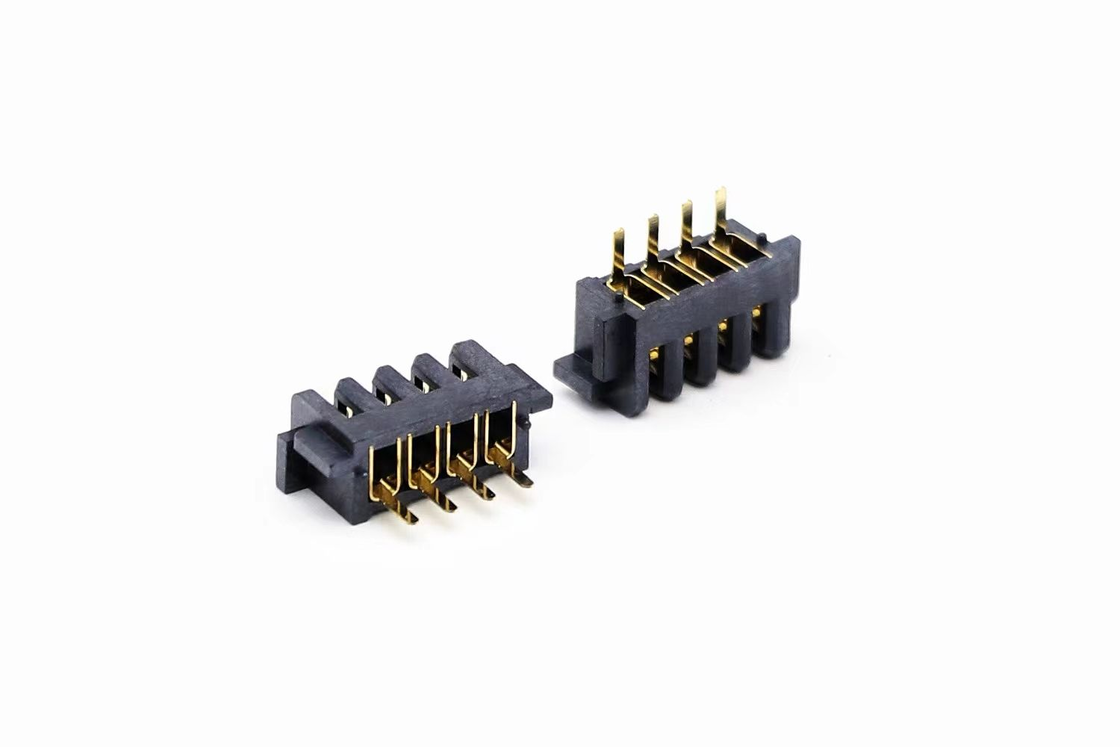

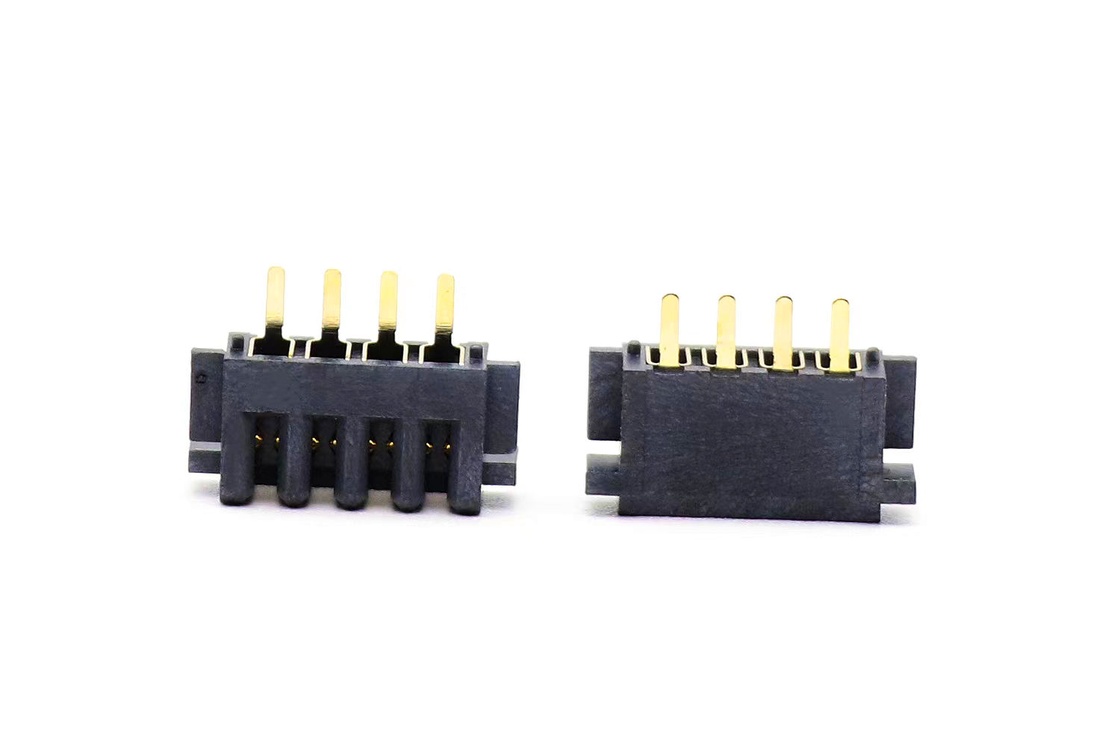

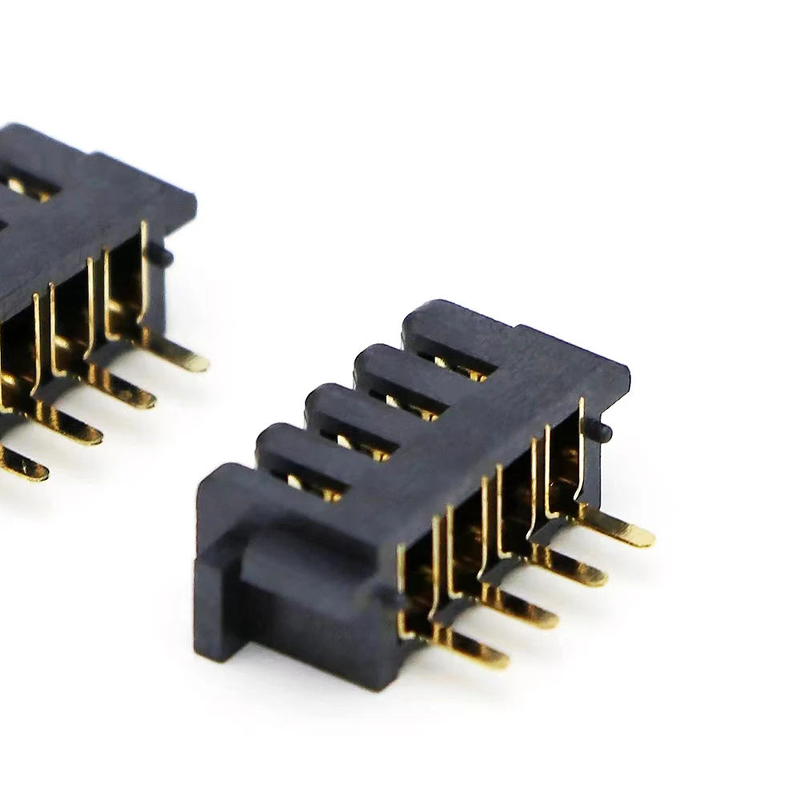

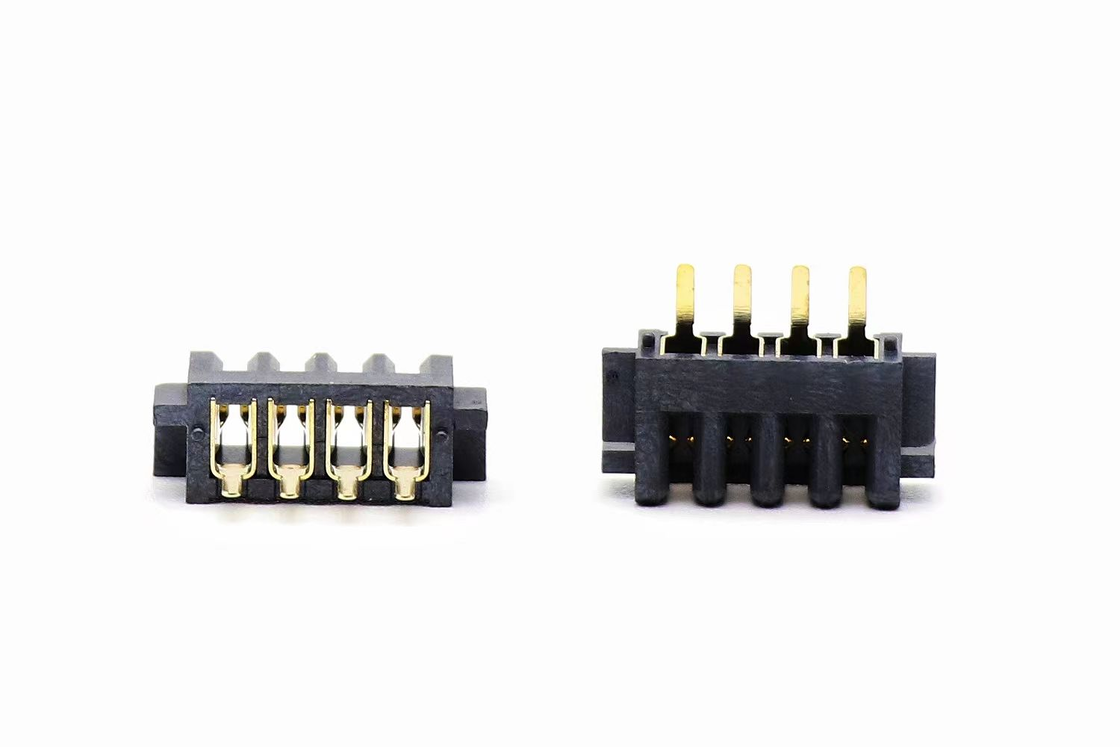

2.5mm Pitch Đầu nối pin cái mạ vàng 4P

Điểm nổi bật

Ổ cắm pin cái SMT 4 vị trí, bước răng 2.5mm nhỏ gọn, chân tiếp xúc bằng đồng phosphor mạ vàng, điện trở tiếp xúc thấp, chống oxy hóa, lên đến 5000 chu kỳ ghép nối. Tối ưu hóa cho các mô-đun pin lithium-ion cung cấp nguồn + cảm biến nhiệt độ/tín hiệu trên không gian PCB nhỏ gọn. Tuân thủ RoHS, hỗ trợ lắp ráp reflow SMT tiêu chuẩn, có sẵn cho tùy chỉnh OEM/ODM.

Mô tả sản phẩm

Đặc tính vật liệu & điện

Hướng dẫn môi trường & hàn

Tính năng sản phẩm

• Bước răng 2.5mm tâm-tâm, đầu nối cái 4 chân, lắp PCB SMT
• Chân lò xo bằng đồng phosphor mạ vàng: điện trở tiếp xúc thấp, chống ăn mòn & chống oxy hóa
• Cấu trúc chân lò xo: lực tiếp xúc ổn định, chống rung & sốc
• Vật liệu cách điện chống cháy UL94-V0, chịu nhiệt reflow hàn tuyệt vời
• Lên đến 5000 chu kỳ ghép nối cho các tình huống cắm-rút thường xuyên
• Tuân thủ RoHS; chiều cao chân, độ dày mạ vàng & tùy chọn khóa phân cực có thể tùy chỉnh
• Diện tích chiếm dụng tiết kiệm không gian, phù hợp với bố cục PCB gói pin nhỏ gọn

Ưu điểm sản phẩm

1. Độ tin cậy của chân tiếp xúc mạ vàng: Tránh trôi oxy hóa; điện trở tiếp xúc vẫn ổn định ngay cả sau hàng nghìn lần cắm, giảm tổn thất điện năng & rủi ro điểm nóng so với các loại mạ thiếc.
2. Hình dạng lò xo tối ưu hóa: Áp lực lò xo nhất quán với chân tiếp xúc đực của pin; hiệu suất chống rung tốt cho thiết bị di động & di chuyển, không bị gián đoạn nguồn điện.
3. Thân thiện với sản xuất: Độ nhất quán kích thước nghiêm ngặt cho sản xuất hàng loạt SMT số lượng lớn; tỷ lệ lỗi hàn thấp.
4. Linh hoạt trong thiết kế: Hỗ trợ sửa đổi chiều cao chân tiếp xúc, độ dày vàng và thêm khóa phân cực; thời gian lấy mẫu nhanh chóng để xác nhận dự án.
5. Giá cả cạnh tranh: Cung cấp trực tiếp từ nhà máy, hiệu suất tương đương với các sản phẩm tương tự của thương hiệu nổi tiếng với tổng chi phí sở hữu tốt hơn cho các đơn hàng số lượng lớn.

Ứng dụng

• Thiết bị điện tử tiêu dùng di động: thiết bị cầm tay, thiết bị POS, máy quét
• Gói pin Lithium-ion: mô-đun pin đa cell có tín hiệu cảm biến nhiệt độ
• Phần cứng nhà thông minh: khóa thông minh, thiết bị y tế di động
• Thiết bị đo lường di động công nghiệp, máy ghi dữ liệu
• Nguồn phụ trợ robot, bộ pin ngoại vi drone
• Thiết bị IoT đeo được & chạy bằng pin nhỏ

Tùy chọn tùy chỉnh

1. Logic số lượng chân: 4P cho phân phối nguồn đồng thời + tín hiệu cân bằng/nhiệt độ pin; chọn 2P chỉ cho nguồn thuần túy mà không có tín hiệu cảm biến.
2. Tùy chọn mạ vàng: Chọn phiên bản mạ vàng nếu thiết bị hoạt động trong môi trường ẩm ướt / phun muối hoặc yêu cầu ghép nối thường xuyên; có sẵn tùy chọn mạ thiếc cho các dự án kết nối tĩnh nhạy cảm về chi phí.
3. Lưu ý bố cục PCB: Dành đủ không gian trống xung quanh vỏ đầu nối; tuân thủ nghiêm ngặt đường cong nhiệt độ reflow được khuyến nghị của chúng tôi để ngăn ngừa biến dạng nhựa.
4. Kiểm tra cặp ghép nối: Xác minh kích thước, chiều cao và bước răng của chân tiếp xúc pin đực trước khi hoàn thiện thiết kế; ghép nối các thương hiệu khác nhau có thể gây ra việc cắm không hoàn toàn.
5. Giảm dòng điện: Giảm 30% dòng điện trong môi trường làm việc nhiệt độ cao (> 60℃) để đảm bảo độ tin cậy lâu dài.
