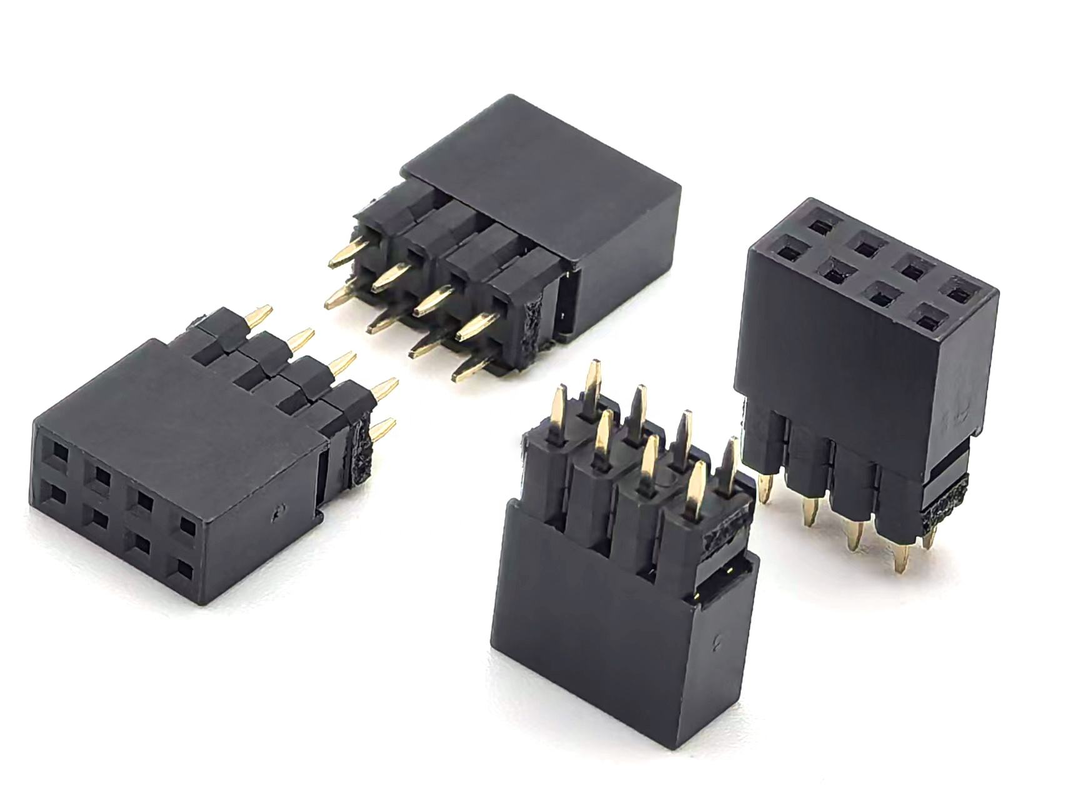

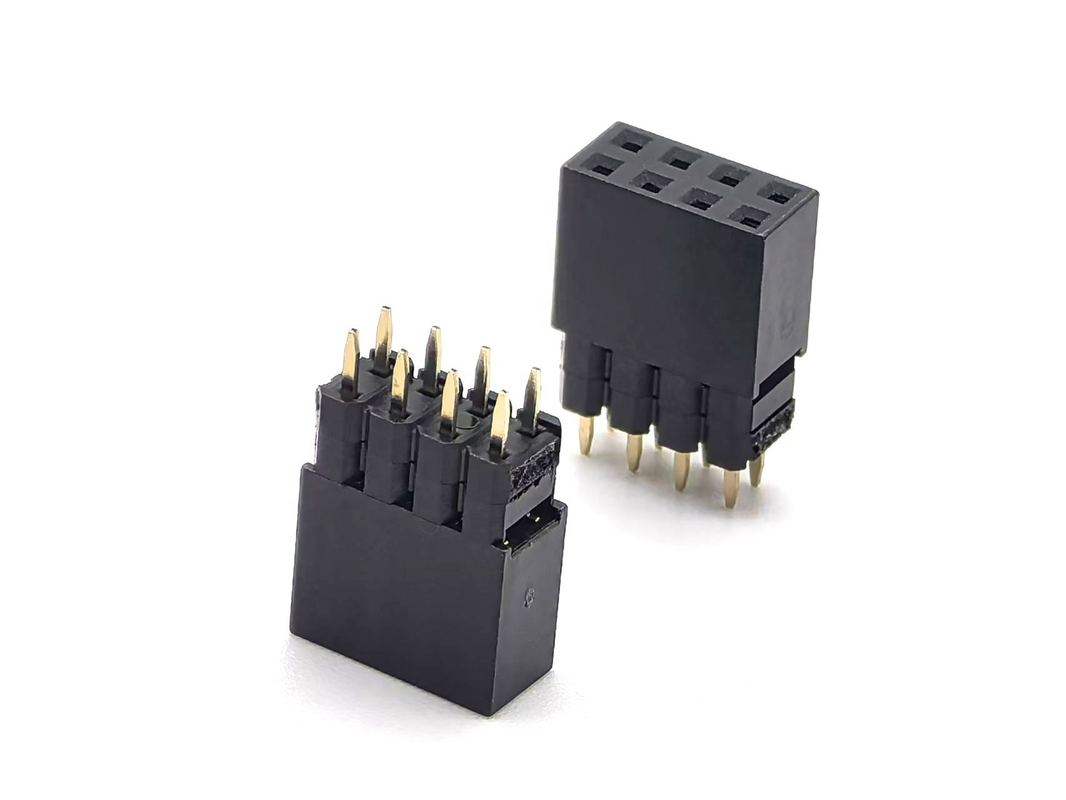

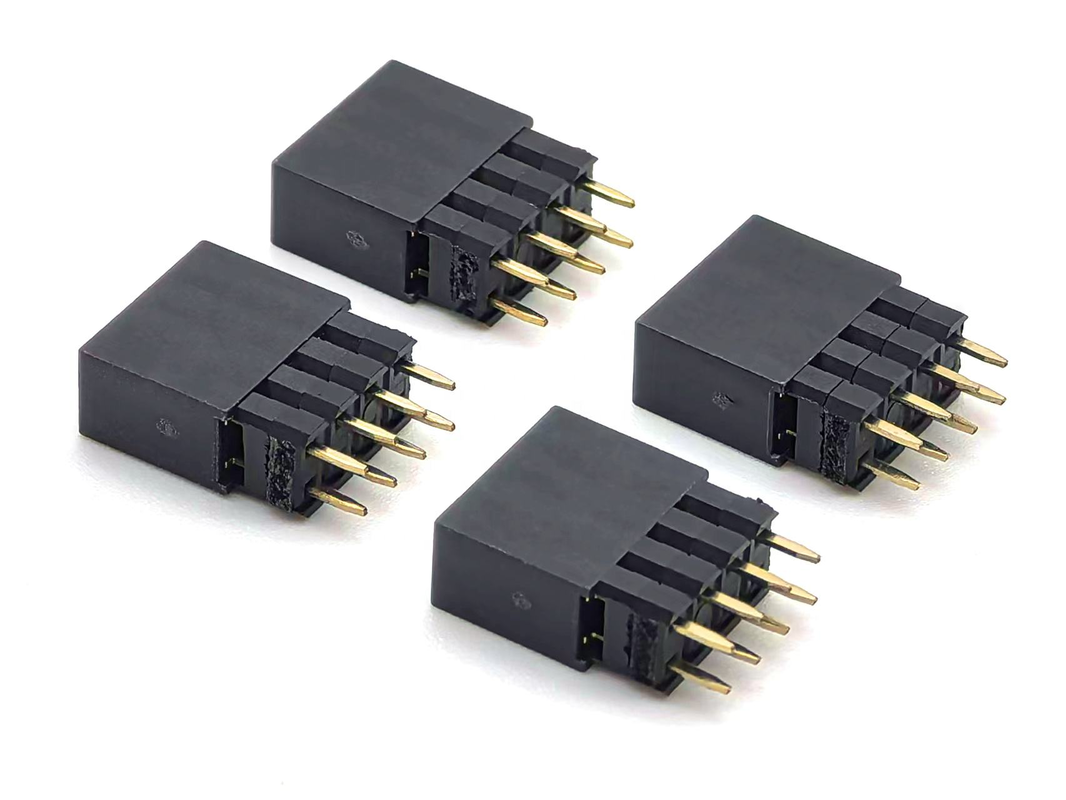

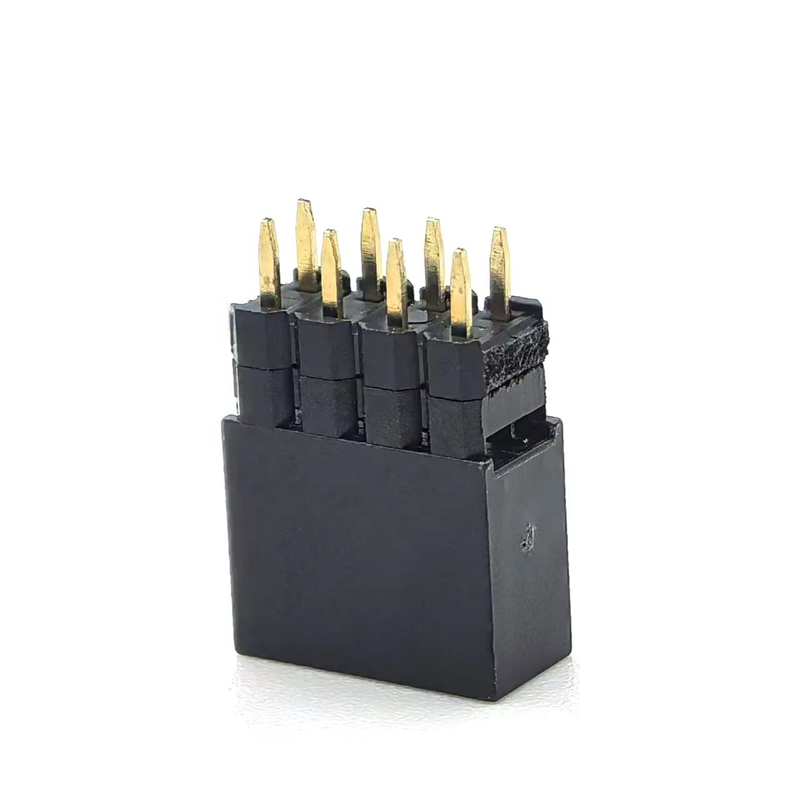

2.54mm Pitch DIN đồng nữ đầu đầu nối hai hàng đống 2mm H2.0 PCB Nylon 600V 3A H12.5mm 2 * 4P

Điểm nổi bật

• Tiêu chuẩn 2.54mm ((0.100") DIN pitch, bố trí 2 × 4P xếp chồng hai hàng, tổng chiều cao H12.5mm, chiều cao xếp chồng 2.0mm
• Bàn kết nối đầu cuối bằng đồng, vỏ nylon UL94V-0, xếp hạng 3A / 600V cho tín hiệu & kết nối xếp chồng bảng-bảng năng lượng thấp
• Tối ưu hóa giữ cơ khí, hiệu suất tiếp xúc ổn định, tương thích với tiêu đề chân nam 2.54mm chính thống
• Phù hợp với RoHS & REACH, hỗ trợ mạ tùy chỉnh, số pin và sửa đổi sau cho các dự án PCB công nghiệp & tiêu dùng

Mô tả sản phẩm

Các thông số cơ khí chung

Tính chất vật liệu và điện

Hướng dẫn môi trường và hàn

Tính năng sản phẩm

1. Thiết kế tầng giữa chồng lên chồng, tổng chiều cao H12.5mm, khoảng trống xếp chồng 2,0 mm cho bố trí xếp chồng PCB nhiều lớp
2. Các chùm tiếp xúc bằng đồng dẫn điện cao, lực mùa xuân nhất quán để giảm thiểu kháng tiếp xúc trong các chu kỳ giao phối lặp đi lặp lại
3. Khung chống cháy nylon UL94V-0, chống sốc nhiệt tuyệt vời trong quá trình hàn sóng
4. DIN nghiêm ngặt 2,54 mm độ khoan dung, tương tác hoàn hảo với tiêu chuẩn công nghiệp 2,54 mm đầu chân nam
5. 3A / 600V, xử lý tín hiệu hỗn hợp và truyền điện năng lượng năng lượng thấp
6. Lắp đặt PCB xuyên lỗ; các cột định vị tùy chọn có sẵn để chống sai đường trong quá trình lắp ráp
7. Các nguyên liệu thô phù hợp với RoHS; mạ tiếp xúc tùy chỉnh: thiếc, vàng flash, mạ vàng chọn lọc theo yêu cầu

Ưu điểm sản phẩm

1. Kích thước tối ưu hóa ngăn xếp: H12.5 mm cơ thể + 2.0 mm cao xếp chồng lên nhau, giải quyết điểm đau không phù hợp chiều cao cho chồng lên nhau nhiều lớp, không cần khoảng cách bổ sung.
2. Sợi chùm tiếp xúc bằng đồng: Cự giữ mùa xuân cao hơn so với hợp kim đồng bình thường, nguy cơ kết nối lỏng lẻo thấp hơn dưới sự rung động trong các kịch bản công nghiệp.
3. Vỏ nylon: Tính ổn định nhiệt tốt hơn so với PBT, biến dạng ít hơn trong quá trình hàn sóng cho sản xuất PCBA khối lượng lớn.
4. Độ cao theo tiêu chuẩn DIN: Sự nhất quán kích thước nghiêm ngặt, không có rủi ro tái chế khi thay thế Molex / TE tương đương 2,54 mm chồng đầu nữ.
5. Tùy chỉnh linh hoạt: Điều chỉnh số pin, bọc và vị trí vị trí mà không có chi phí NRE cao; hỗ trợ mẫu nhỏ và đơn đặt hàng sản xuất hàng loạt.

Ứng dụng

• Điều khiển công nghiệp: PLC module, bảng thu thập dữ liệu, đơn vị điều khiển relé
• Phần cứng nhúng: Bảng phát triển, MCU giãn lá chắn, IoT cảm biến cổng xếp chồng module
• Điện tử tiêu dùng: Bảng điều khiển gia đình thông minh, bảng điều khiển LED, bộ điện nhỏ
• Thiết bị thử nghiệm, thiết bị đo cầm tay, bảng phụ PCB phụ trợ y tế
• Điện tử phụ trợ ô tô: Bảng mở rộng tín hiệu không an toàn, mô-đun kết nối cảm biến trên xe

Tùy chọn tùy chỉnh

1. Xác nhận yêu cầu chiều cao xếp chồng: Mô hình này cung cấp khoảng cách xếp chồng 2,0 mm; liên hệ với chúng tôi nếu bạn cần chiều cao xếp chồng thay thế.
2. Nạp điện: Giữ dòng điện mỗi chân dưới 3A; sử dụng đầu nối dòng điện cao hơn nếu đường dây điện vượt quá chỉ số này.
3. Lựa chọn mạ mạ: Chọn mạ mạ vàng cho môi trường rung động / ẩm cao; mạ mạ cho các dự án tiêu dùng trong nhà nhạy cảm về chi phí.
4. Dấu chân PCB: Tiếp tục chặt chẽ dấu chân lỗ hai hàng 2,54 mm; bật vị trí vị trí nếu bộ của bạn yêu cầu chống trật tự.
5. Đối tác giao phối: Khớp với tiêu chuẩn 2.54 mm hai hàng đầu ghim nam; tránh trộn các đối tác không tiêu chuẩn pitch.
6. Kịch bản nhiệt độ: Đối với hoạt động liên tục trên 85 °C, khuyến cáo các đường tiếp xúc bọc vàng để ngăn chặn tín hiệu gián đoạn do oxy hóa.
