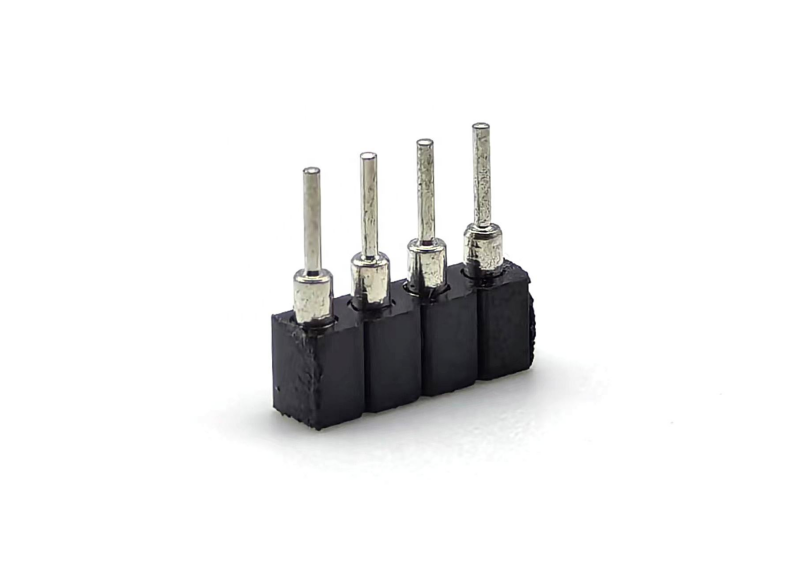

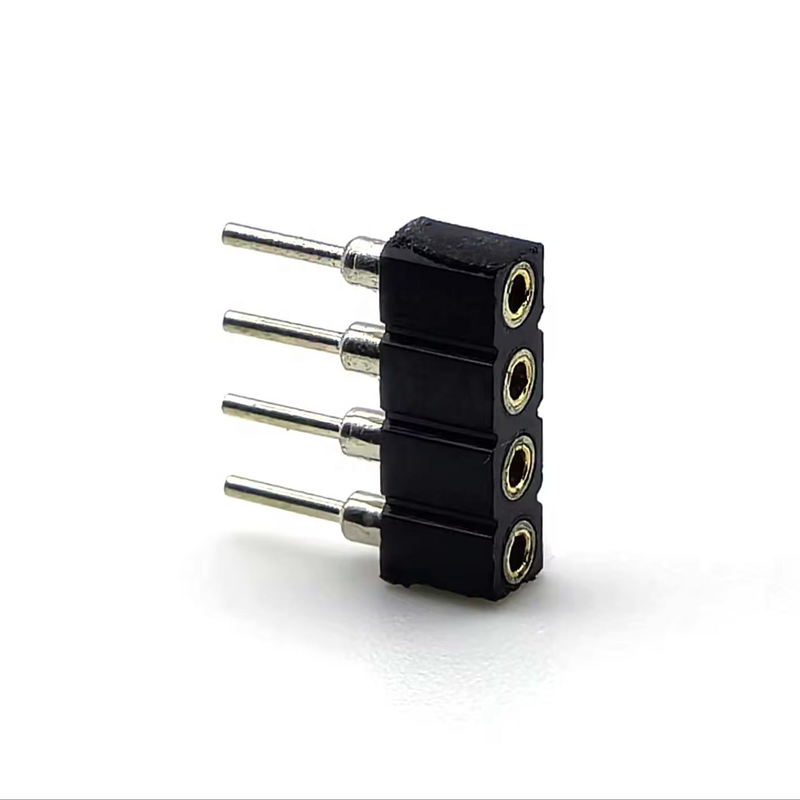

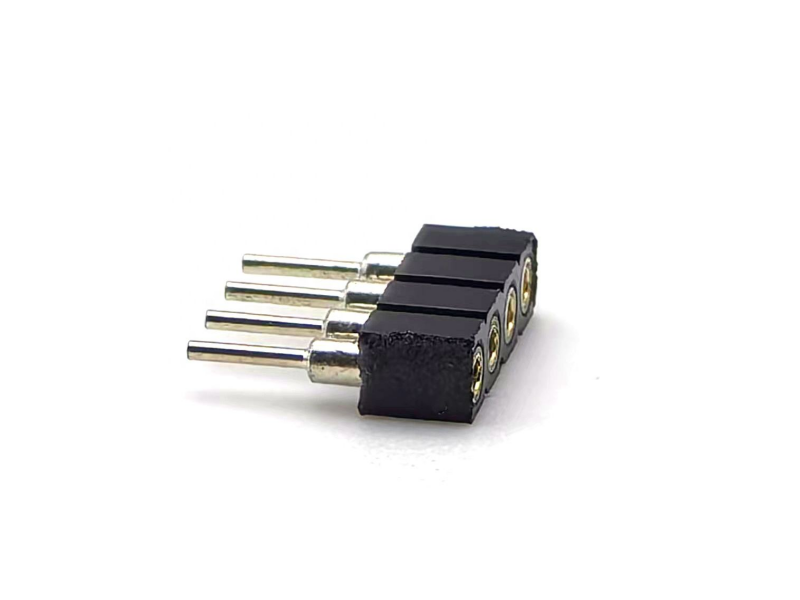

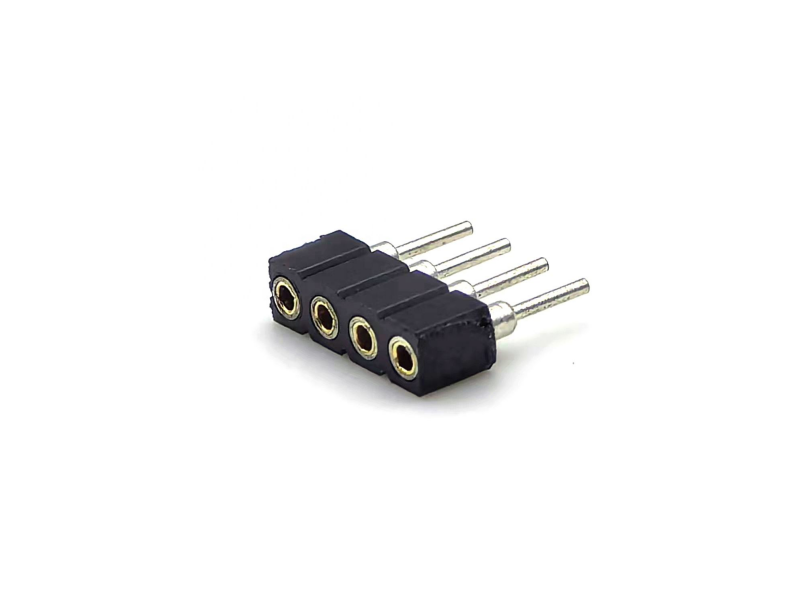

Đầu nối chân cắm tròn DIN bằng đồng cái ren 2.54mm, Vỏ PPS H3.0mm 1*4P cho PCBA

Điểm nổi bật

• Chân cắm tròn bằng đồng cái tiêu chuẩn DIN, lực kẹp ổn định cho kết nối PCB dễ bị rung động
• Vỏ PPS chịu nhiệt cao H3.0mm, cấu hình thấp, chống cháy UL94V-0, chống biến dạng do nhiệt hàn
• Bước ren 2.54mm phổ thông, 1*4P hàng đơn, định mức 3A /600V, phù hợp cho kết nối bo mạch tín hiệu & công suất thấp với nhau
• Dung sai kích thước nhất quán, tương thích với đầu cắm chân đực 2.54mm phổ biến, có nhiều tùy chọn mạ
• Tuân thủ RoHS & REACH, nguồn cung ổn định về số lượng cho sản xuất hàng loạt công nghiệp & nhúng

Mô tả sản phẩm

Thông số cơ khí chung

Đặc tính vật liệu & điện

Hướng dẫn môi trường & hàn

Tính năng sản phẩm

1. Chân cắm tròn bằng đồng gia công, đường kính trong đồng nhất, áp lực tiếp xúc ổn định dưới rung động & dao động nhiệt độ
2. Vỏ nhựa PPS chịu nhiệt cao, chiều cao xếp chồng thấp H3.0mm, xếp hạng chống cháy UL94V-0, chống biến dạng trong quá trình hàn
3. Bước ren tiêu chuẩn 2.54mm, bố cục hàng đơn 1*4P, thiết kế footprint PCB dễ dàng
4. Định mức 3A mỗi chân cắm, điện áp cách điện 600V, xử lý các mạch tín hiệu hỗn hợp và công suất thấp
5. Lắp đặt PCB lỗ xuyên, giữ cơ khí chắc chắn sau khi hàn
6. Mạ chân cắm tùy chỉnh: thiếc, niken, vàng flash cho các yêu cầu chống ăn mòn khác nhau
7. Tuân thủ RoHS / REACH, chu kỳ ghép nối cơ khí cấp công nghiệp ≥500 lần

Ưu điểm sản phẩm

1. Vỏ PPS chịu nhiệt cao so với PA66/PBT thông thường: Hiệu suất chống cong vênh tốt hơn trong hàn sóng; ít bộ phận bị loại bỏ hơn trong quá trình lắp ráp hàng loạt
2. Ổ cắm tròn bằng đồng tiêu chuẩn DIN: Lực kẹp đồng nhất hơn so với chân cắm dập; ít rủi ro tín hiệu ngắt quãng hơn dưới rung động, phù hợp cho thiết bị công nghiệp
3. Chiều cao cấu hình thấp H3.0mm: tiết kiệm không gian xếp chồng dọc cho các mô-đun PCB nhúng nhỏ gọn
4. Định mức điện áp cao 600V: vượt quá 250V thông thường của đầu cắm cái, hỗ trợ kết nối đường nguồn phụ công suất thấp bên cạnh truyền tín hiệu
5. Khả năng tương tác đầy đủ: ghép nối trực tiếp với đầu cắm chân đực 2.54mm có sẵn trên thị trường, không cần bộ phận ghép nối đặc biệt, dễ dàng tìm nguồn BOM
6. Lựa chọn mạ linh hoạt: cân bằng chi phí và yêu cầu chống oxy hóa cho các kịch bản sản phẩm tiêu dùng, công nghiệp và thiết bị thử nghiệm

Ứng dụng

• Bo mạch điều khiển công nghiệp, mô-đun ngoại vi PLC
• Hệ thống nhúng, máy tính bo mạch đơn, bo mạch phát triển & thử nghiệm
• Cổng IoT, kết nối nội bộ mô-đun cảm biến
• Thiết bị đo lường & kiểm tra
• Giao diện tín hiệu phụ nguồn
• Kết nối nội bộ PCB thiết bị tự động hóa
• Mô-đun tín hiệu không quan trọng y tế

Tùy chọn tùy chỉnh

1. Xác nhận bước ren nghiêm ngặt là 2.54 mm; xác minh footprint PCB của bạn trước khi đặt hàng; không trộn lẫn với các bộ phận có bước ren 2.0 mm /1.27 mm.
2. Lựa chọn chiều cao: chọn H3.0mm khi khoảng trống dọc bị hạn chế; chúng tôi hỗ trợ chiều cao vỏ thay thế theo yêu cầu.
3. Phân biệt loại chân cắm: chọn ổ cắm tròn cái này nếu môi trường làm việc của bạn có rung động; đầu cắm cái chân vuông phù hợp hơn cho các kịch bản chỉ dành cho người tiêu dùng tĩnh.
4. Gợi ý mạ:
   • Mạ thiếc: hiệu quả chi phí cho các sản phẩm tiêu dùng tĩnh trong nhà
   • Mạ vàng flash: ưu tiên cho cổng thử nghiệm, cắm nhả thường xuyên, môi trường làm việc độ ẩm cao
5. Giới hạn điện: không vượt quá 3A mỗi chân cắm dòng liên tục; đối với các mạch công suất lớn, hãy nâng cấp lên dòng đầu nối có dòng điện cao hơn.
6. Lắp đặt: mẫu này là loại lỗ xuyên THT; liên hệ với chúng tôi nếu bạn cần loại lắp bề mặt SMT.
