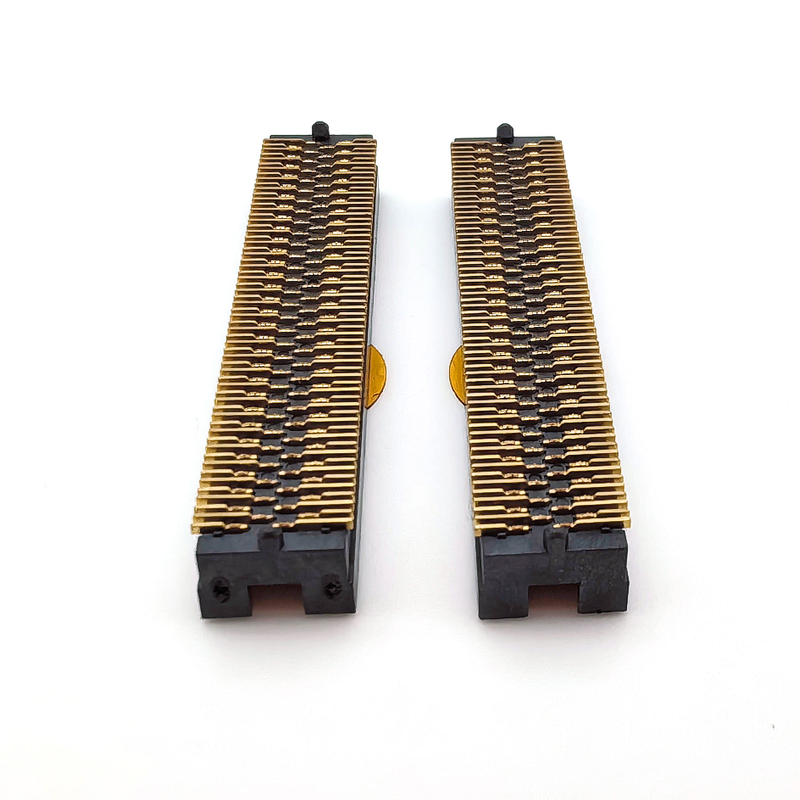

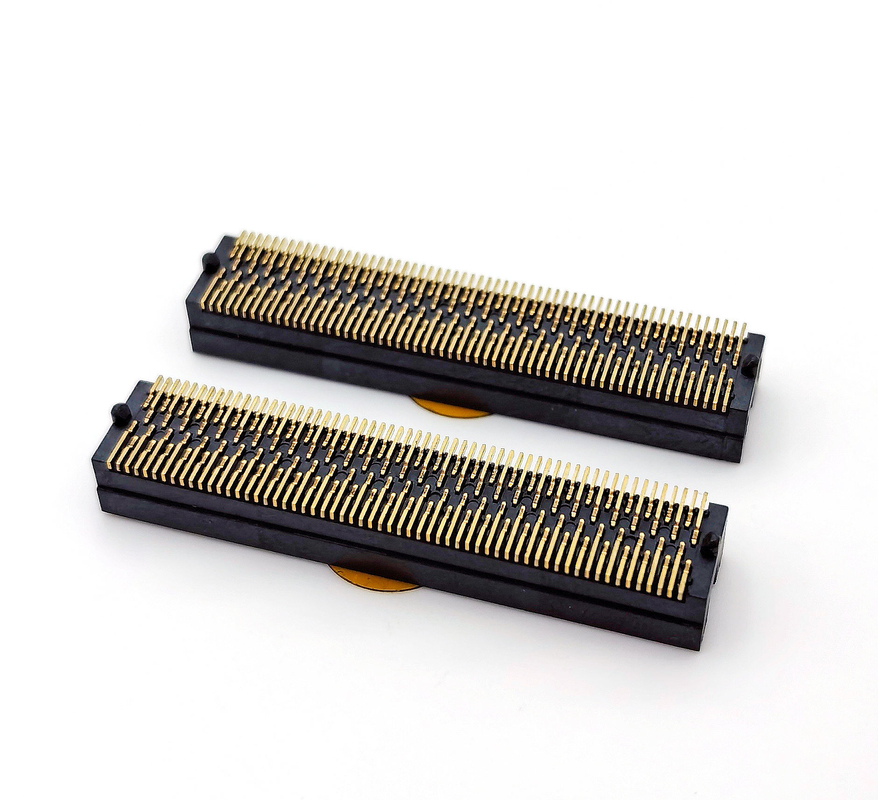

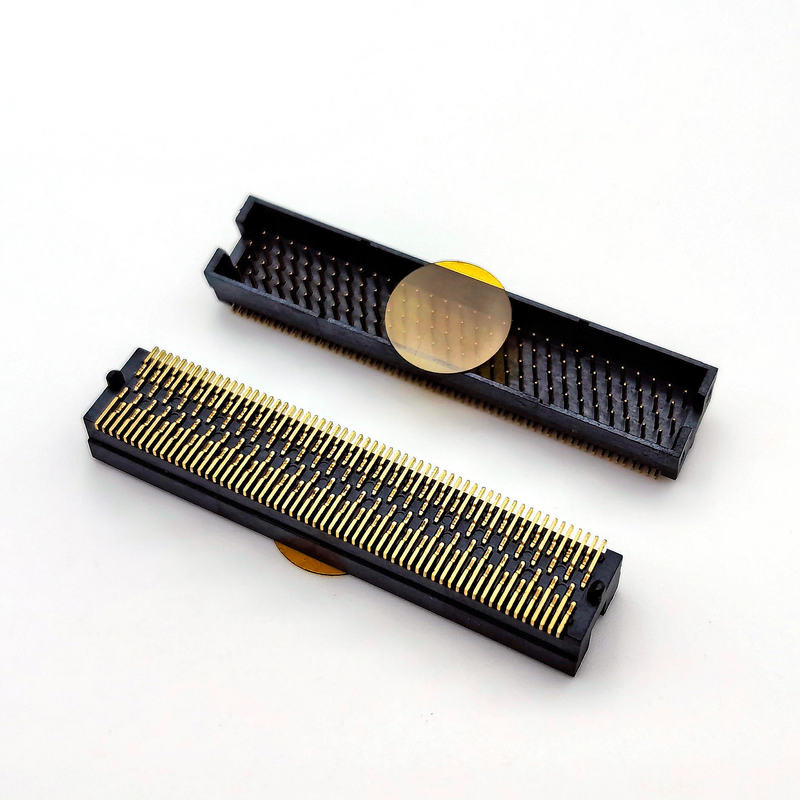

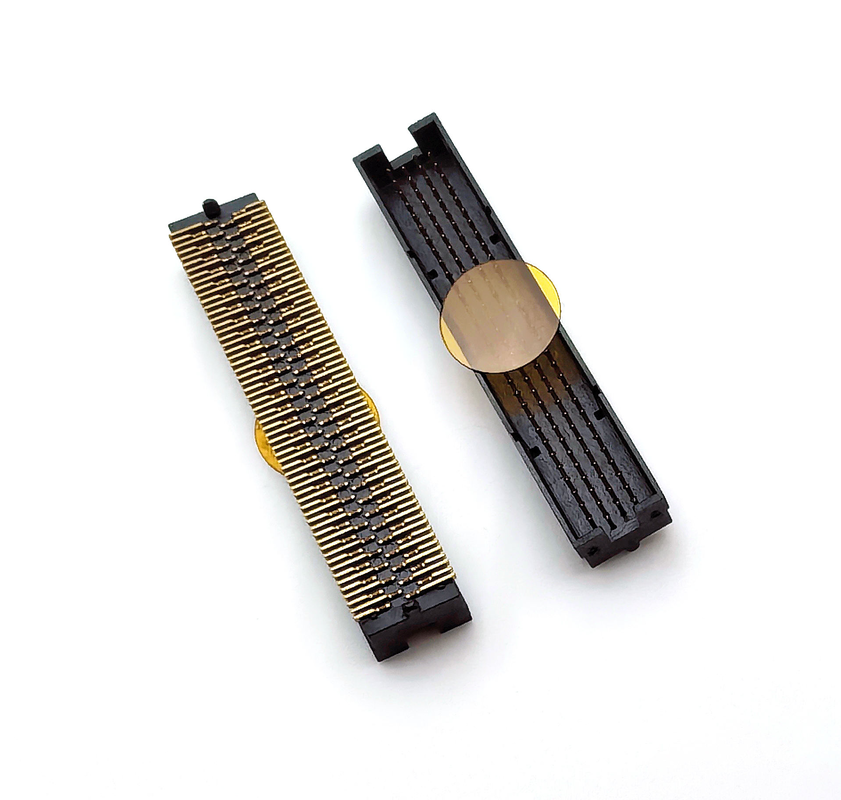

Đầu nối giao tiếp cái 1.27mm 4x25P H5.08 SMT Loại Y Mạ vàng toàn bộ 1u cho PCBA

Điểm nổi bật

• Đầu cắm cái loại Y bước răng mịn 1.27mm, bố cục mật độ cao 4x25P, chiều cao xếp chồng H5.08mm cho kết nối bo mạch với bo mạch nhỏ gọn
• Mạ vàng toàn bộ 1μm trên nền niken, dòng điện ổn định 2.4A mỗi chân & điện áp định mức 200V cho truyền tín hiệu & công suất thấp hỗn hợp
• Thiết kế gắn bề mặt SMT, vật liệu cách điện màu đen chịu nhiệt cao, đóng gói dạng cuộn băng, có thể lấy và đặt trực tiếp cho dây chuyền lắp ráp SMT tốc độ cao
• Cấu trúc thanh tiếp xúc hình chữ Y được tối ưu hóa: lực cắm thấp hơn, điện trở tiếp xúc ổn định, hiệu suất chống rung cho phần cứng nhúng công nghiệp

Mô tả sản phẩm

Thông số cơ khí chung

Đặc tính vật liệu & điện

Hướng dẫn môi trường & hàn

Tính năng sản phẩm

1. Cấu trúc tiếp điểm lò xo loại Y: lực cắm-rút vừa phải, chống sốc & rung tốt, giữ điện trở tiếp xúc thấp và ổn định trong môi trường rung động dài hạn
2. Bố cục mật độ cao 4 hàng x 25 chân, bước răng 1.27mm, chiều cao xếp chồng H5.08mm, tiết kiệm không gian bố trí PCB quý giá
3. Mạ vàng toàn bộ 1μm trên khu vực tiếp xúc, chống oxy hóa, dẫn điện tuyệt vời, giảm suy hao tín hiệu cho hoạt động dài hạn
4. Đầu cuối gắn bề mặt SMT, vỏ nhựa màu đen chịu nhiệt độ cao, vượt qua quy trình hàn lại mà không bị biến dạng
5. Đóng gói dạng cuộn băng, băng tải tiêu chuẩn, hỗ trợ lắp ráp tự động hàng loạt, giảm lỗi tải thủ công và chi phí nhân công
6. Tuân thủ RoHS & REACH; số lượng chân cắm, độ dày mạ và ghim định vị cơ khí có thể tùy chỉnh theo yêu cầu

Ưu điểm sản phẩm

1. Sự khác biệt của tiếp điểm dạng Y: So với các ổ cắm SMT cánh thẳng thông thường, thanh tiếp xúc hình chữ Y cung cấp tiếp xúc đa điểm, cải thiện hiệu suất chống lỏng dưới rung động, giảm rủi ro lỗi tại hiện trường cho thiết bị công nghiệp
2. Tiếp điểm mạ vàng toàn bộ 1μm: Khác với các sản phẩm thay thế rẻ tiền mạ vàng mỏng; lớp vàng đồng nhất tránh ăn mòn tiếp điểm, duy trì tính toàn vẹn tín hiệu cho phần cứng truyền thông tuổi thọ cao
3. Bố cục mật độ cao 4x25P: Tập trung nhiều liên kết tín hiệu đa kênh trong không gian PCB hạn chế, giúp kỹ sư thu nhỏ kích thước toàn bộ máy
4. Cuộn băng sẵn sàng cho sản xuất hàng loạt: Không cần phân loại thủ công theo ống, phù hợp với sản xuất SMT số lượng lớn, giảm chi phí lắp ráp và tăng thông lượng
5. Kiểm soát tính nhất quán nghiêm ngặt: Dung sai kích thước ổn định, độ đồng phẳng tốt cho chân cắm SMT, giảm tỷ lệ hàn lỗi trong sản xuất hàng loạt

Ứng dụng

• Thiết bị truyền thông: mô-đun truyền thông công nghiệp, bộ truy cập mạng, bo mạch chuyển mạch tín hiệu
• Điều khiển công nghiệp: bo mạch ngoại vi PLC, mô-đun tổng hợp cảm biến, bộ điều khiển tự động hóa nhà máy
• Hệ thống nhúng: bo mạch chủ công nghiệp, phần cứng tính toán biên
• IoT & phần cứng thông minh: thiết bị thu thập tín hiệu mật độ cao
• Điện tử y tế (không cấy ghép): kết nối bo mạch với bo mạch bên trong thiết bị đo lường & kiểm tra

Tùy chọn tùy chỉnh

1. Xác nhận chiều cao xếp chồng: H5.08 mm xác định khoảng cách bo mạch với bo mạch; kiểm tra khoảng hở cơ khí giữa hai PCB trước khi chọn.
2. Kiểm tra điện: tối đa 2.4A / 200V mỗi chân; không vượt quá định mức cho mạch tín hiệu hỗn hợp công suất.
3. Bộ phận ghép nối: phải ghép với đầu cắm đực tương ứng có bước răng 1.27mm; bước răng không khớp sẽ gây hư hỏng chân cắm và tiếp xúc kém.
4. Chế độ lắp ráp: chọn phiên bản cuộn băng này nếu bạn sử dụng dây chuyền SMT hoàn toàn tự động; chúng tôi có thể cung cấp đóng gói theo ống cho các bản dựng mẫu số lượng nhỏ.
5. Lưu ý mạ: vàng 1μm phù hợp với các kịch bản công nghiệp / truyền thông có tuổi thọ cao; đối với các dự án cấp tiêu dùng chi phí thấp, hãy tham khảo chúng tôi để biết các mã sản phẩm thay thế mạ vàng mỏng.
6. Môi trường cơ khí: nếu thiết bị của bạn phải chịu rung động mạnh, hãy xác nhận PCB có thêm ghim định vị để tăng cường cố định đầu nối.
