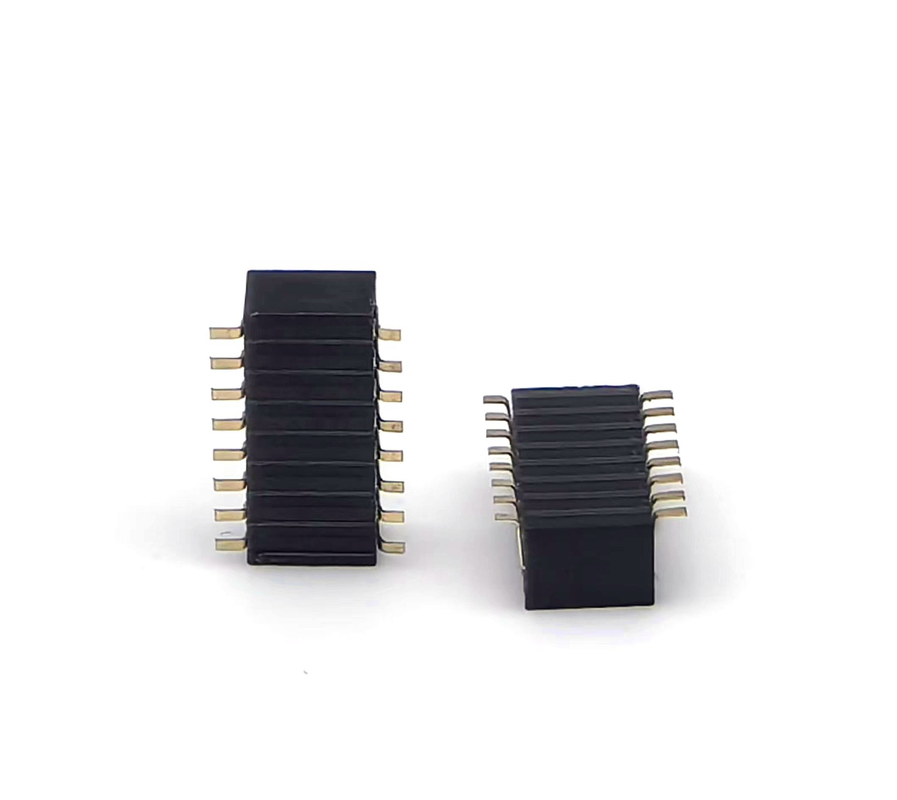

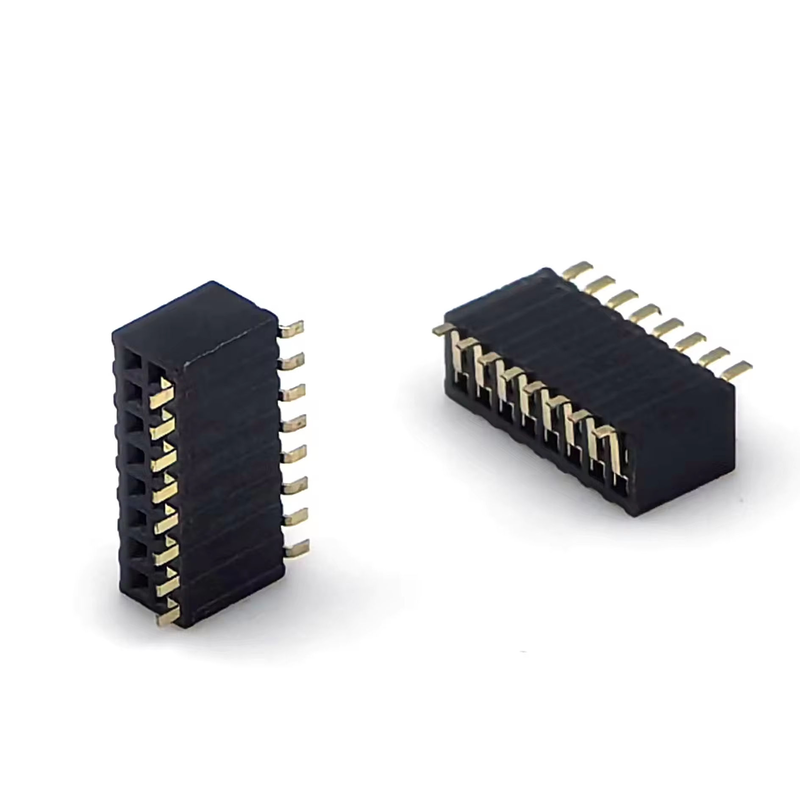

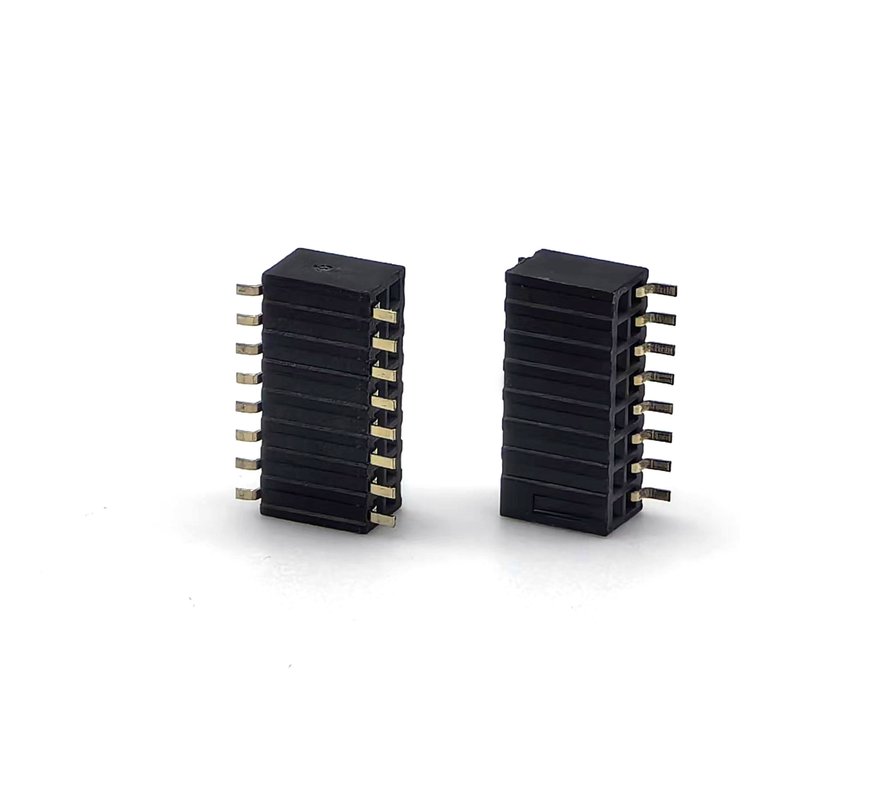

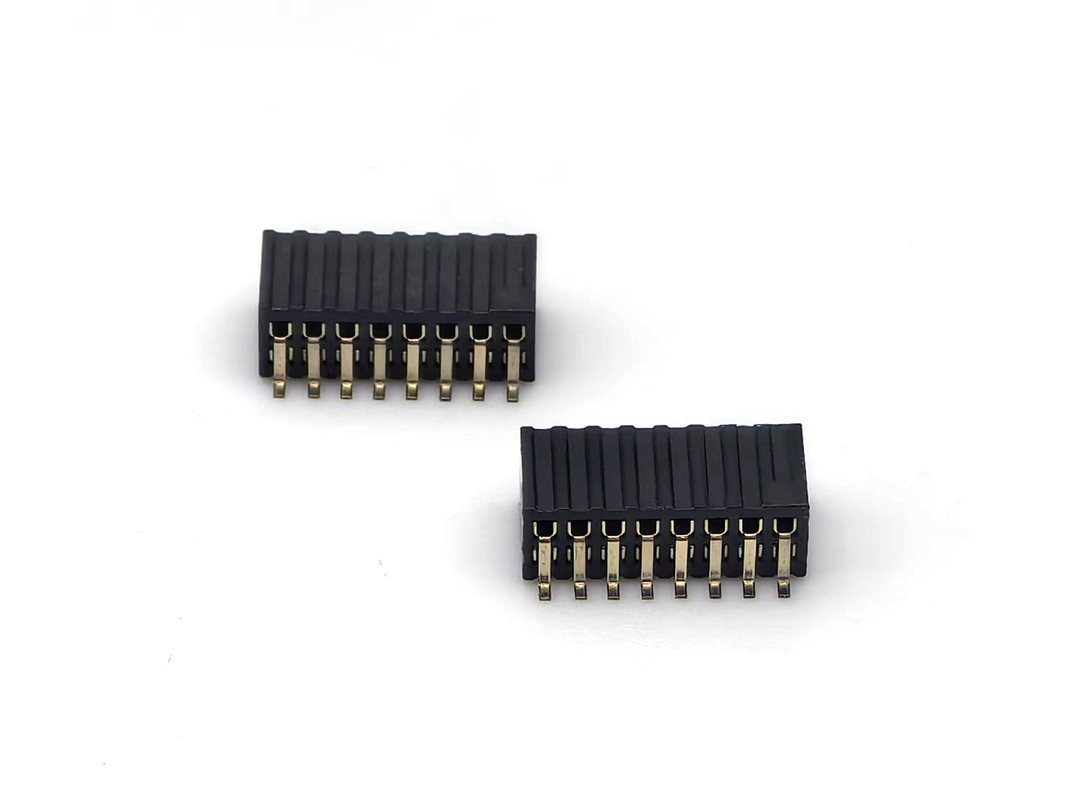

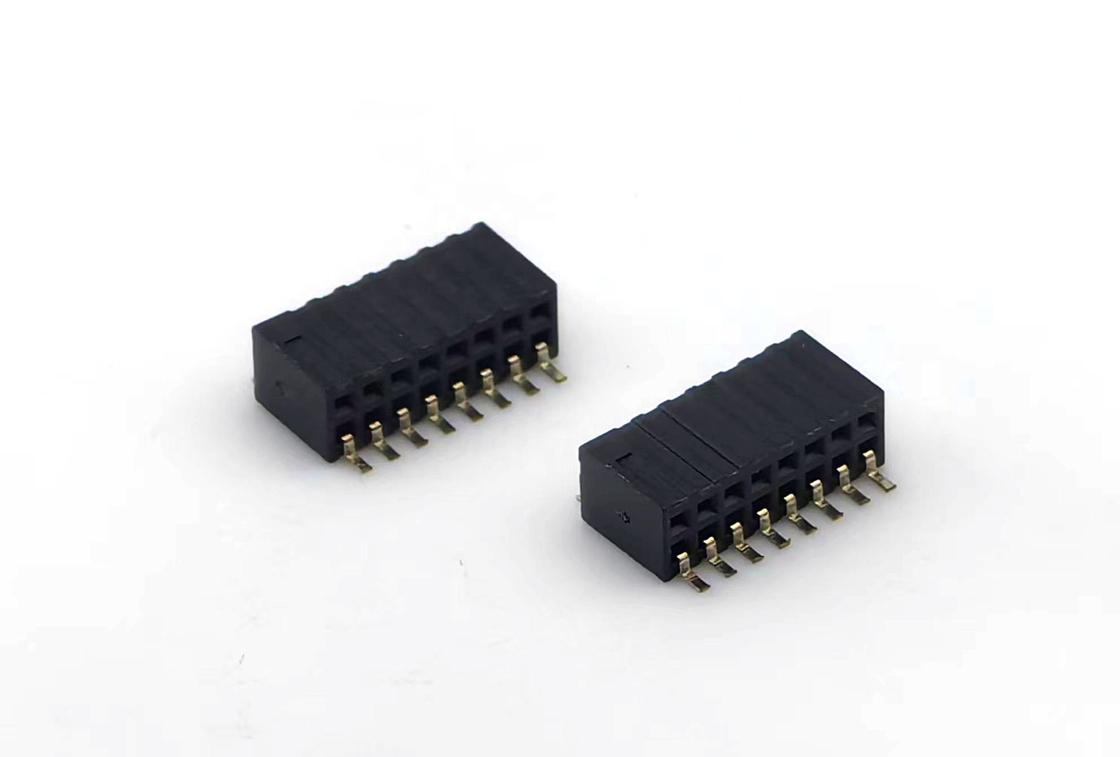

1.27mm Pitch Female Header Connector Dual Row Side Entry SMT PCB Adapter Đồng liên lạc Nylon Housing H3.45mm 2 * 8P

Điểm nổi bật

• Thiết kế hai hàng SMT lối vào bên, H3.45mm hồ sơ thấp, tiết kiệm không gian PCB dọc cho các tập hợp chồng lên nhau
• 1.27mm pitch mịn (0.050"), bố trí mật độ cao 2 * 8P cho kết nối tín hiệu compact board-to-board
• Liên lạc đồng + Lớp nylon UL94V-0, dẫn điện ổn định, hàn lại tương thích với sản xuất SMT tự động đầy đủ
• Bao bì băng và cuộn có sẵn, thả vào để sản xuất hàng loạt; phù hợp với RoHS & REACH
• Các biến thể mạ tùy chỉnh và số pin được hỗ trợ cho các dự án mẫu kỹ thuật và đơn đặt hàng theo khối lượng

Mô tả sản phẩm

Các thông số cơ khí chung

Tính chất vật liệu và điện

Hướng dẫn môi trường và hàn

Tính năng sản phẩm

1. Định hướng ghép nối ngang bên, lý tưởng cho các yêu cầu về cấu trúc cơ khí bên cắm
2. Cấu hình hai hàng 2 * 8P, độ cao 1,27mm, dấu chân nhỏ gọn để tối đa hóa diện tích sử dụng PCB
3. H3.45mm độ cao lồng được kiểm soát, dung sai kích thước nhất quán cho việc xếp chồng PCB chính xác
4. Các chùm tiếp xúc bằng đồng cao độ đàn hồi, kháng tiếp xúc ổn định chống lại rung động nhỏ và va chạm
5. Khung nylon chống cháy UL94V-0, chịu được chu kỳ nhiệt tái dòng SMT tiêu chuẩn
6. Các thiết bị đầu cuối cánh hải ly SMT, bao bì băng và cuộn cho sản xuất tự động chọn và đặt
7. Vật liệu phù hợp với RoHS; tùy chọn mạ vàng, mạ vàng chọn lọc, mạ thiếc cho các lớp độ tin cậy khác nhau
8. Chân phân cực có sẵn theo yêu cầu để ngăn chặn sự không phù hợp ngược

Ưu điểm sản phẩm

1. Ưu điểm cấu trúc vào bên: Giải quyết các hạn chế thiết kế khi không thể lắp đặt tiêu đề đầu vào trên dọc; nối bên ngang phù hợp với không gian bên trong hẹp của thùng.
2. Mật độ cân bằng và khả năng sản xuất: 1,27mm pitch đạt được đường dẫn tín hiệu mật độ cao, vẫn tương thích với các dây chuyền sản xuất SMT tiêu chuẩn, không cần nâng cấp thiết bị đặc biệt.
3. Hiệu suất tiếp xúc đồng: Tính dẫn điện tốt và lực giữ muối, duy trì sự toàn vẹn tín hiệu ổn định trong các kịch bản rung động vừa phải.
4. Độ cao được kiểm soát H3.45mm: Chiều cao cố định loại bỏ rủi ro lệch chiều cao xếp chồng cho các mô-đun xếp chồng trên nhiều tấm.
5. Dịch vụ mua sắm linh hoạt: Hỗ trợ thử nghiệm mẫu, sửa đổi số pin và tùy chỉnh mạ; hoạt động như một sự thay thế hiệu quả về chi phí cho các sản phẩm có thương hiệu quốc tế tương đương.
6. Bao bì sẵn sàng sản xuất: Cung cấp băng và cuộn trực tiếp phù hợp với luồng công việc chọn và đặt, giảm tỷ lệ khiếm khuyết lắp ráp cho sản xuất hàng loạt.
7.


Ứng dụng

• Các mô-đun điều khiển công nghiệp và phần cứng đơn bảng nhúng
• IoT edge gateway, bảng kết nối cảm biến
• Thiết bị phát hiện y tế hỗ trợ di động
• Kết nối nội bộ của thiết bị thử nghiệm và đo lường
• Điện tử tiêu dùng cầm tay thông minh, đeo được
• Các bảng phụ trợ truyền thông, kết nối giao diện gỡ lỗi JTAG

Tùy chọn tùy chỉnh

1. Đối tác ghép nối: Phải chọn đầu ghim nam hai hàng chiều cao 1,27 mm; xác minh sự tương thích kích thước cơ học cho ghép nối bên.
2. Ghi chú kịch bản ứng dụng: Bộ kết nối này được tối ưu hóa choGiao thông ở mức tín hiệu, không được thiết kế để cung cấp dòng điện công suất cao.
3. Nguyên tắc lựa chọn mạ: Môi trường bình thường trong nhà → mạ thiếc; yêu cầu dễ rung động / tuổi thọ dài → đèn vàng; thiết bị môi trường khắc nghiệt → chỉ định độ dày vàng tùy chỉnh.
4. Kiểm tra không gian cơ học: Xác định khoảng trống đối chiếu bên ngang bên trong vỏ để tránh va chạm vỏ sau khi lắp ráp.
5. Dấu chân PCB: áp dụng nghiêm ngặt dấu chân SMT bên cạnh tương ứng; bố trí pad không phù hợp sẽ gây ra việc hàn ngắn hoặc mạch mở.
6. Phương thức sản xuất: Đối với sản xuất hàng loạt, chọn bao bì băng và cuộn; các nguyên mẫu lô nhỏ có thể chọn bao bì ống.
