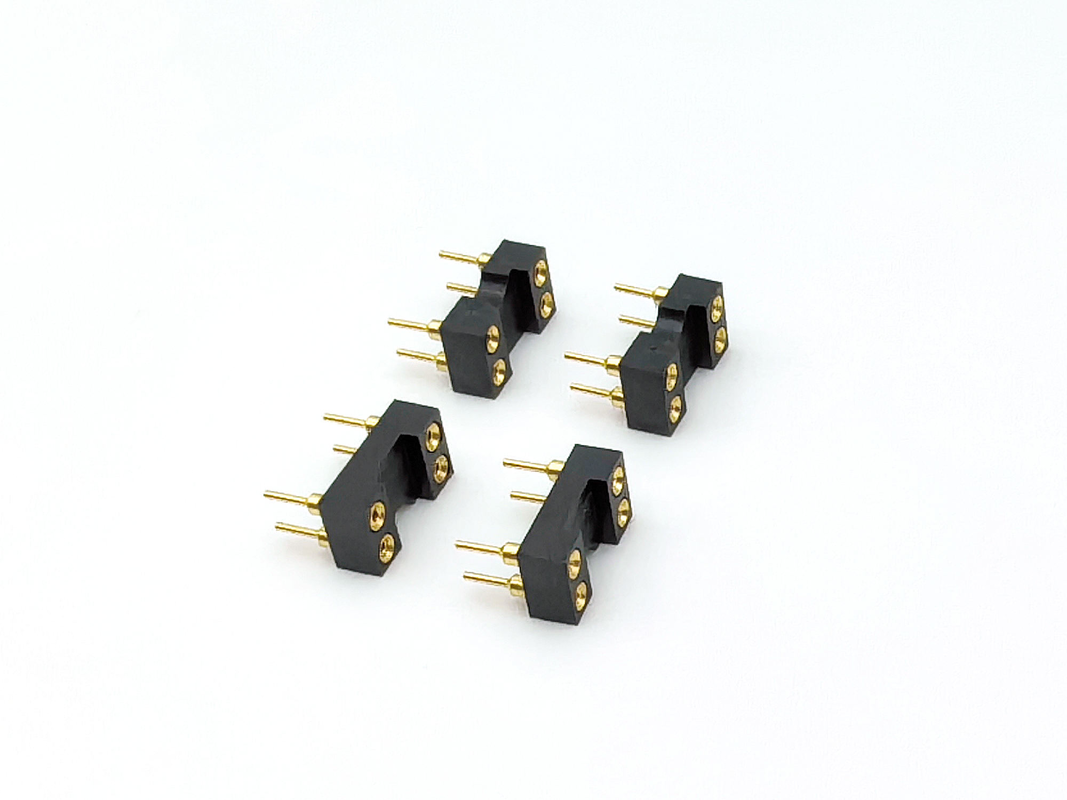

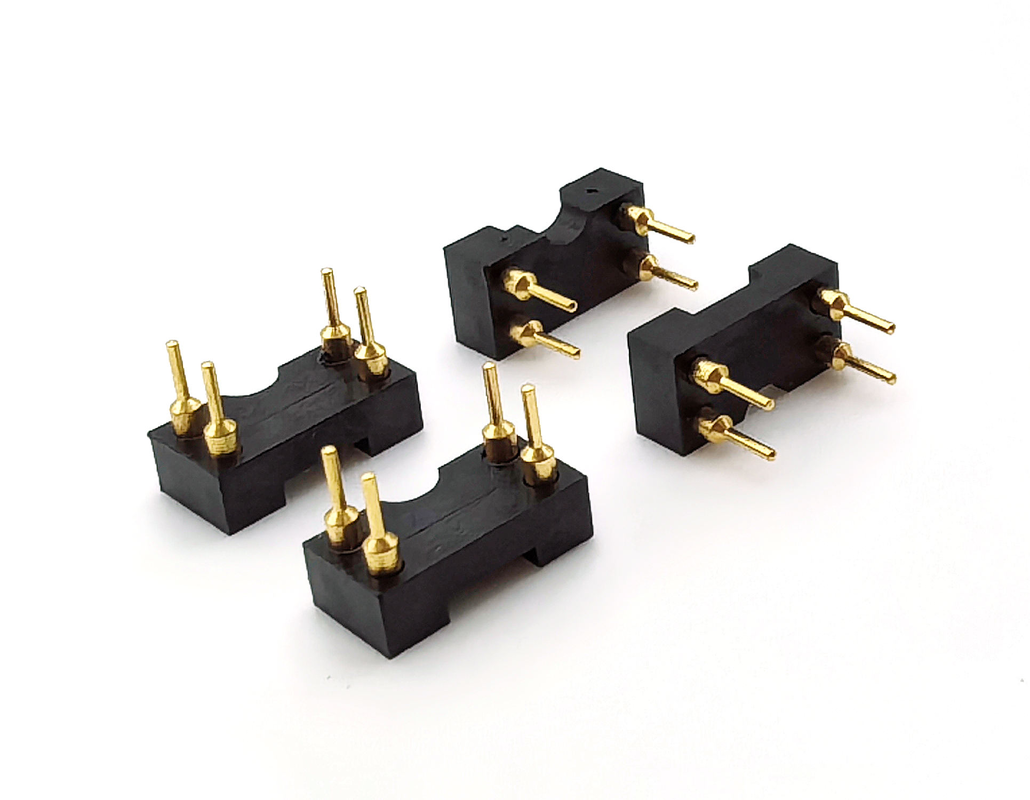

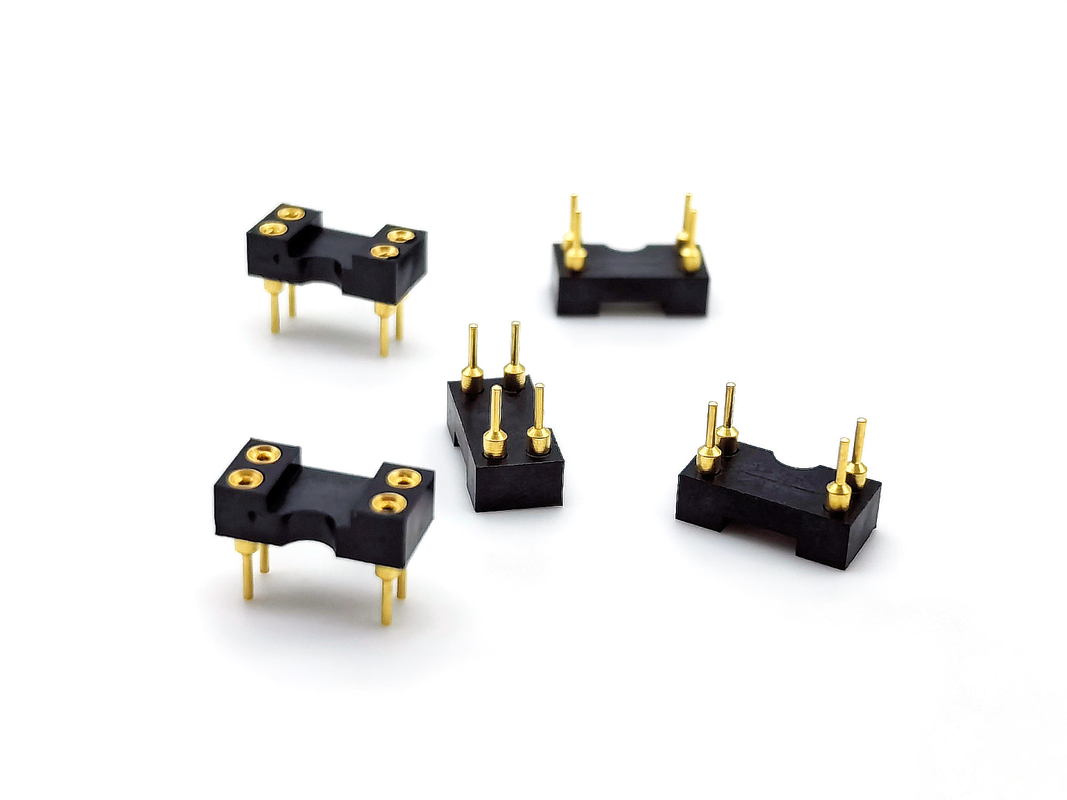

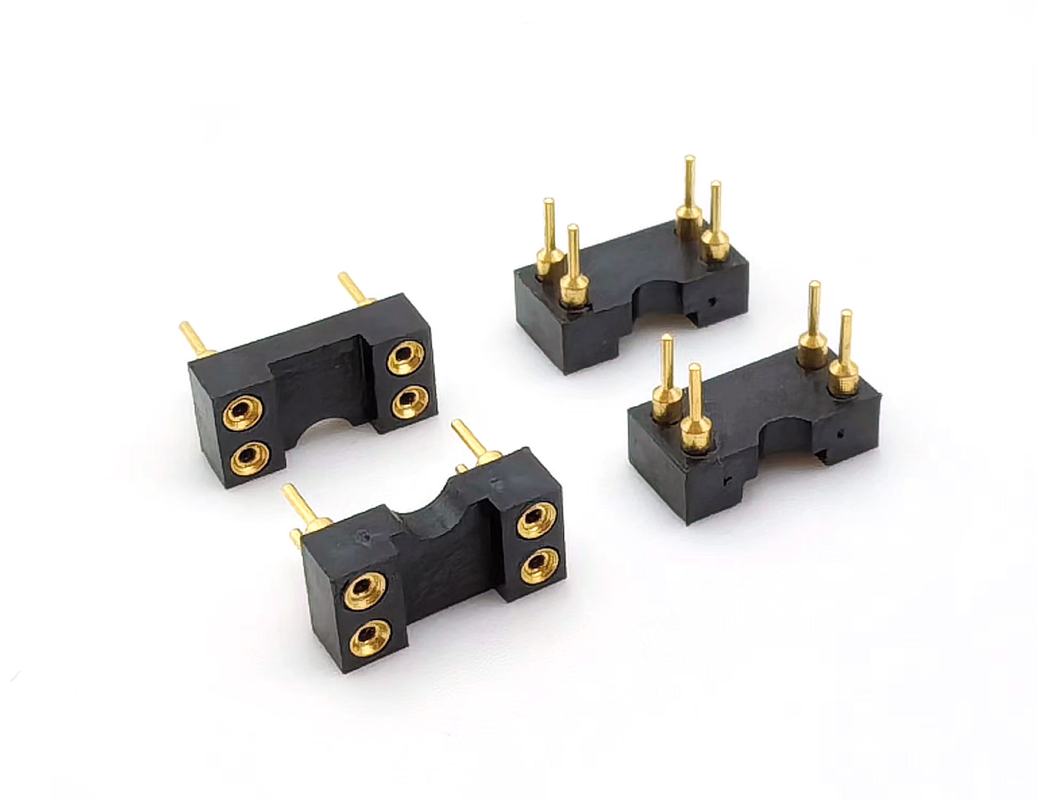

2.54mm Pitch IC Socket Đầu Nữ Gia Công Thẳng H3.0mm Lỗ 4P Toàn Vàng Vỏ PPS 60V

Điểm nổi bật

• Tiếp điểm lỗ tròn gia công, mạ vàng toàn bộ, truyền tín hiệu ổn định, điện trở thấp
• Chất cách điện PPS chịu nhiệt cao UL94V-0, dải hoạt động -40℃ ~ +105℃, phù hợp với môi trường công nghiệp khắc nghiệt
• Gắn DIP xuyên lỗ thẳng, chiều cao thân H3.0mm, tiết kiệm diện tích PCB
• Đóng gói dạng ống, chống hư hại cho dây chuyền nạp SMT / lắp ráp
• Điện áp định mức 60V, hoàn hảo cho ổ cắm kiểm tra IC, kết nối board-to-board

Mô tả sản phẩm

Đặc tính vật liệu & điện

Hướng dẫn môi trường & hàn

Tính năng sản phẩm

1. Thân tiếp điểm lỗ tròn gia công CNC chính xác, tiếp xúc đa điểm 360°, chống lỏng khi rung động
2. Bề mặt tiếp xúc mạ vàng toàn bộ, chống oxy hóa, duy trì điện trở tiếp xúc thấp trong thời gian dài sử dụng
3. Vỏ PPS chứa sợi thủy tinh, chống cháy UL94V-0, chịu nhiệt & hóa chất tuyệt vời
4. Đầu cuối DIP xuyên lỗ thẳng, mối hàn chắc chắn chống lại lực cắm lặp lại
5. Bước tiêu chuẩn 2.54mm (0.100 "), tương thích hoàn toàn với các đầu nối chân đực 2.54mm tiêu chuẩn công nghiệp
6. Đóng gói dạng ống tránh trầy xước tiếp điểm, tiện lợi cho lắp ráp tự động tại nhà máy

Ưu điểm sản phẩm

1. So với đầu nối cái dập thông thường: tiếp điểm lỗ tròn gia công cung cấp lực tiếp xúc đồng đều, hiệu suất chống rung tốt hơn và chu kỳ sử dụng dài hơn, lý tưởng cho ổ cắm kiểm tra và thiết bị có độ tin cậy cao.
2. Mạ vàng toàn bộ loại bỏ nguy cơ oxy hóa tiếp điểm, phù hợp với thiết bị yêu cầu lưu trữ dài hạn và hoạt động ngắt quãng.
3. Chất cách điện PPS vượt trội hơn PBT / PA66 thông thường về khả năng chịu nhiệt độ cao, ít biến dạng dưới sốc nhiệt hàn sóng.
4. Chiều cao thân thấp H3.0mm tiết kiệm không gian dọc trên thiết kế PCB.
5. Đơn vị đóng gói dạng ống bảo vệ tiếp điểm mạ vàng, giảm tỷ lệ lỗi trong quá trình kiểm tra đầu vào và xử lý sản xuất.
6. Dấu chân 2.54mm tiêu chuẩn, thay thế trực tiếp cho các mã ổ cắm IC / đầu nối cái phổ biến.

Ứng dụng

• Bo mạch điều khiển công nghiệp, mô-đun ngoại vi PLC
• Thiết bị đo lường & kiểm tra, bộ gá kiểm tra IC / ổ cắm burn-in
• Bo mạch phụ trợ điện tử y tế
• Cổng giao tiếp truyền thông, mô-đun cảm biến
• Bộ điều khiển phụ trợ điện tử ô tô
• Nguyên mẫu R&D, bo mạch phát triển nhúng

Tùy chọn tùy chỉnh

1. Khả năng tương thích kết nối: Khớp với đầu nối chân đực bước 2.54mm tiêu chuẩn, đường kính chân kết nối trong phạm vi 0.70-0.90 mm.
2. Môi trường làm việc: Chọn phiên bản tiếp điểm gia công PPS này nếu sản phẩm cuối của bạn đối mặt với sự thay đổi nhiệt độ rộng, rung động hoặc cần cắm-rút lặp lại. Chọn phiên bản tiếp điểm dập cho các dự án tiêu dùng nhạy cảm về chi phí mà không cần cắm thường xuyên.
3. Loại lắp đặt: Đây là phiên bản DIP xuyên lỗ; nếu bạn cần lắp bề mặt SMT, vui lòng liên hệ với chúng tôi để có mã sản phẩm thay thế.
4. Tùy chọn mạ: Mạ vàng toàn bộ cho độ tin cậy cao; mạ thiếc-qua-vàng chọn lọc có sẵn cho các yêu cầu tối ưu hóa chi phí.
5. Số lượng chân: Chúng tôi hỗ trợ số lượng chân tùy chỉnh từ 2P-40P đầu nối cái hàng đơn gia công.
