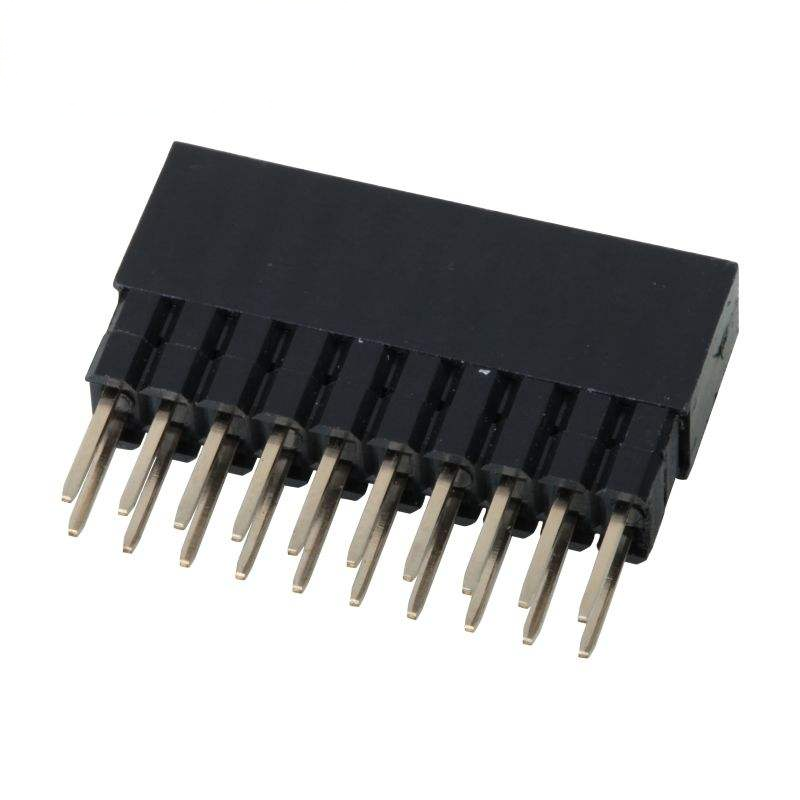

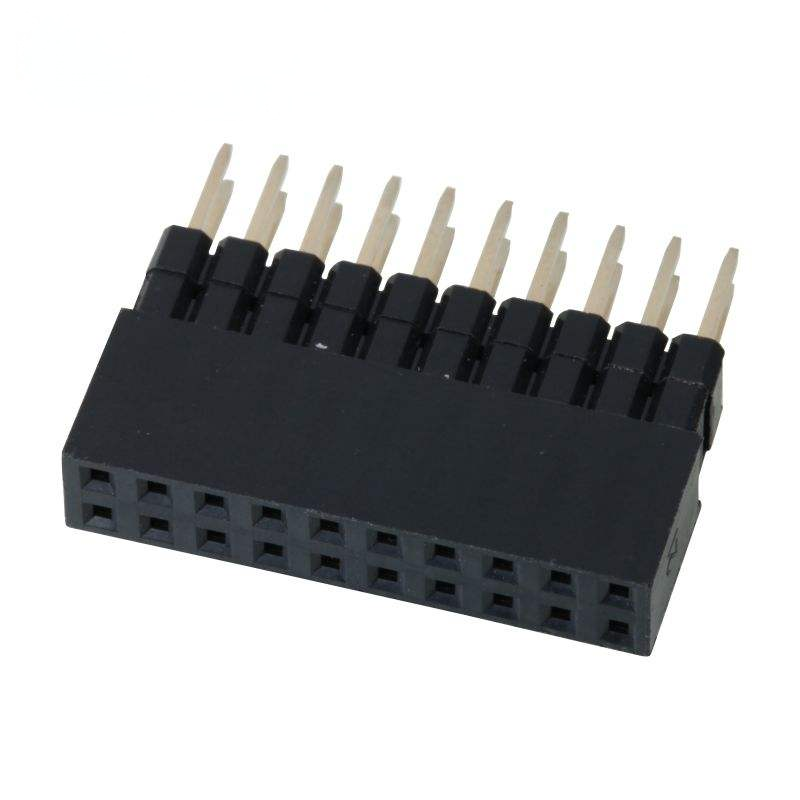

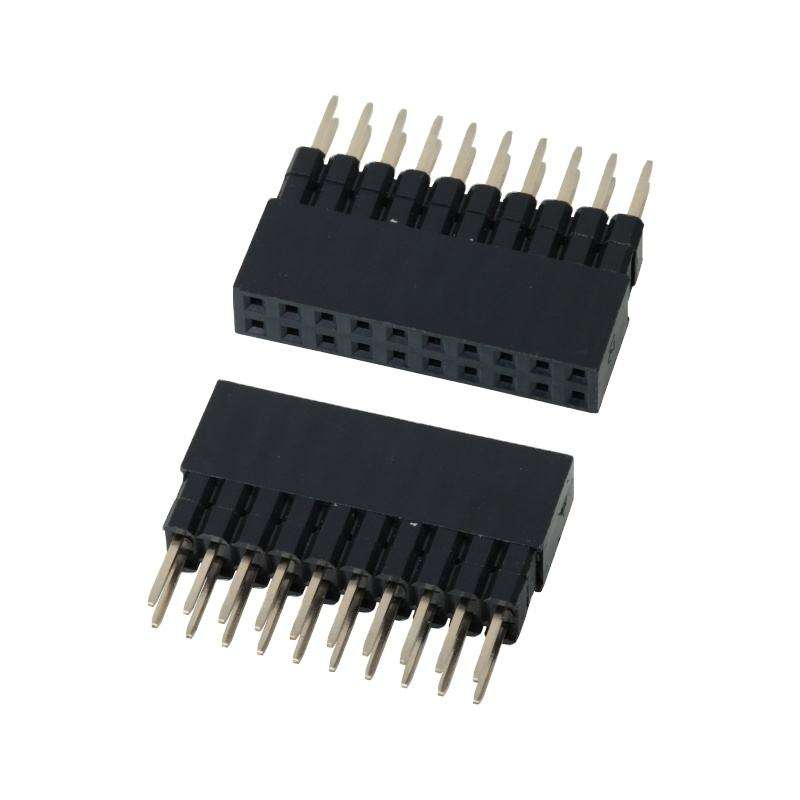

2.54mm,0.64x0.4SQ Pitch Connector Double Rows Female Pin Header Connector

Điểm nổi bật

• Thùng chứa nữ hai hàng tiêu chuẩn độ cao 2,54 mm,0.64 × 0,4 mm liên lạc vuôngcho sự giao phối chính xác với đầu pin nam phù hợp
• Máy cách nhiệt cao UL94V-0, hỗ trợ SMT reflow & hội tụ lỗ, phù hợp với RoHS & REACH
• Các tùy chọn mạ linh hoạt: vàng flash / 3μ "-30μ" vàng trên niken, đáp ứng các yêu cầu về mức tín hiệu và dòng điện vừa phải
• Số pin tùy chỉnh rộng (2×2P đến 2×40P), băng và cuộn / khay / bao bì hàng loạt cho sản xuất hàng loạt
• Chống tiếp xúc thấp, tính toàn vẹn tín hiệu ổn định cho các kết nối liên kết PCB-PCB công nghiệp, IoT và nhúng

Mô tả sản phẩm

Các thông số cơ khí chung

Tính chất vật liệu và điện

Hướng dẫn môi trường và hàn

Tính năng sản phẩm

1. Định dạng hai hàng, độ cao 2,54 mm (0,100"), kích thước tiếp xúc vuông 0,64 × 0,4 mm cho sự sắp xếp chính xác pin-mating
2. Lớp thermoplastic UL94V-0 nhiệt độ cao, chống lại sốc nhiệt ngược
3. Phosphor-bronze / liên lạc đồng, tùy chỉnh vàng/tin plating trên các khu vực giao phối & hàn
4. Nhiều tùy chọn số pin: 2 × 2P đến 2 × 40P; định hướng theo chiều dọc / góc phải có sẵn
5. Hỗ trợ các chế độ bọc băng và cuộn SMT chọn và đặt, khay và đóng gói hàng xách
6. Phù hợp với RoHS, đủ điều kiện cho các ứng dụng điện tử tiêu dùng, công nghiệp và IoT

Ưu điểm sản phẩm

1. 0.64 × 0,4 mm liên lạc vuông: So với các đầu phụ nữ lỗ tròn thông thường, tiếp xúc vuông mang lại diện tích tiếp xúc lớn hơn, kháng tiếp xúc thấp hơn và hiệu suất chống rung tốt hơn cho thiết bị dễ rung.
2. Bộ sưu tập tương thích hai: Hỗ trợ cả hàn thủ công thông qua lỗ và sản xuất hàng loạt SMT băng và cuộn; một loạt phần bao gồm các giai đoạn nguyên mẫu và sản xuất hàng loạt.
3. Giải pháp mạ mềm: Các kỹ sư có thể chọn bọc thép cho các dự án nhạy cảm về chi phí hoặc độ dày vàng cụ thể cho các liên lạc tín hiệu đáng tin cậy cao, tránh lãng phí chi phí quá mức.
4. Tùy chỉnh số pin đầy đủ: 2 × 2P - 2 × 40P bao gồm hầu hết các kịch bản kết nối giữa các tấm bảng, với thời gian dẫn đầu ngắn cho các bộ phận tiêu chuẩn.
5. Hiệu suất nhiệt ổn định: UL94V-0 tháp nhiệt độ cao làm giảm nguy cơ tan chảy tháp trong quá trình hàn lại, làm giảm tỷ lệ từ chối tập hợp.

Ứng dụng

• Bảng điều khiển công nghiệp & mô-đun cảm biến
• Cổng IoT, phần cứng bộ điều khiển nhà thông minh
• Bảng phát triển nhúng, thiết bị thử nghiệm và đo lường
• Các mô-đun điện tử phụ trợ y tế
• Điện tử phụ trợ nội thất ô tô
• Các thiết bị điện tử tiêu dùng, các đơn vị cung cấp điện

Tùy chọn tùy chỉnh

1. Xác nhận pitch: phải phù hợp với giao phối nam pin header pitch =2.54 mm, kích thước tiếp xúc 0,64 × 0,4 mm vuông.
2. Xác nhận số pin: Đếm tổng các tín hiệu mạch; định dạng hai hàng = vị trí 2 × N.
3. Chọn loại gắn:
   • SMT: chọn bao bì băng và cuộn cho máy chọn và đặt
   • Through-hole: chọn bulk/tray để hàn bằng tay
4. Định hướng: Cấp thẳng đối với bảng xếp chồng; góc phải đối với kết nối bên bảng hướng.
5. Lựa chọn mạ:
   • Các chân không tín hiệu nhạy cảm về chi phí: Tin-plated
   • Đường đi tín hiệu/môi trường rung động: Bọc vàng (chứng nhận yêu cầu độ dày Au)
6. Môi trường hoạt động: Nếu làm việc liên tục ở > 85 °C, chọn phiên bản vỏ PA6T.
7. Tải xuống bảng dữ liệu và dấu chân PCB của chúng tôi để nhập thư viện trước khi bố trí PCB.
