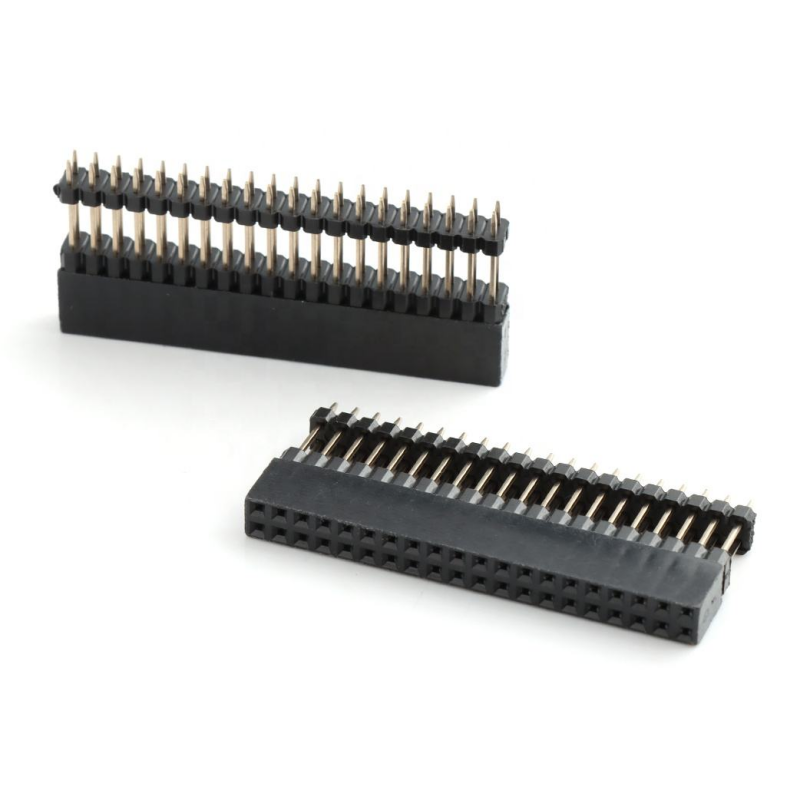

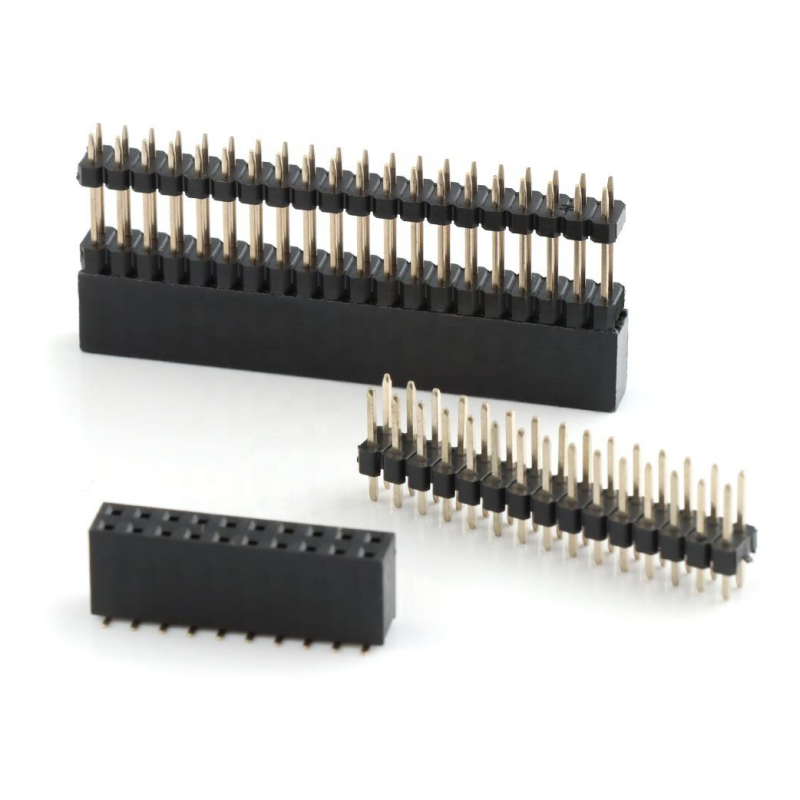

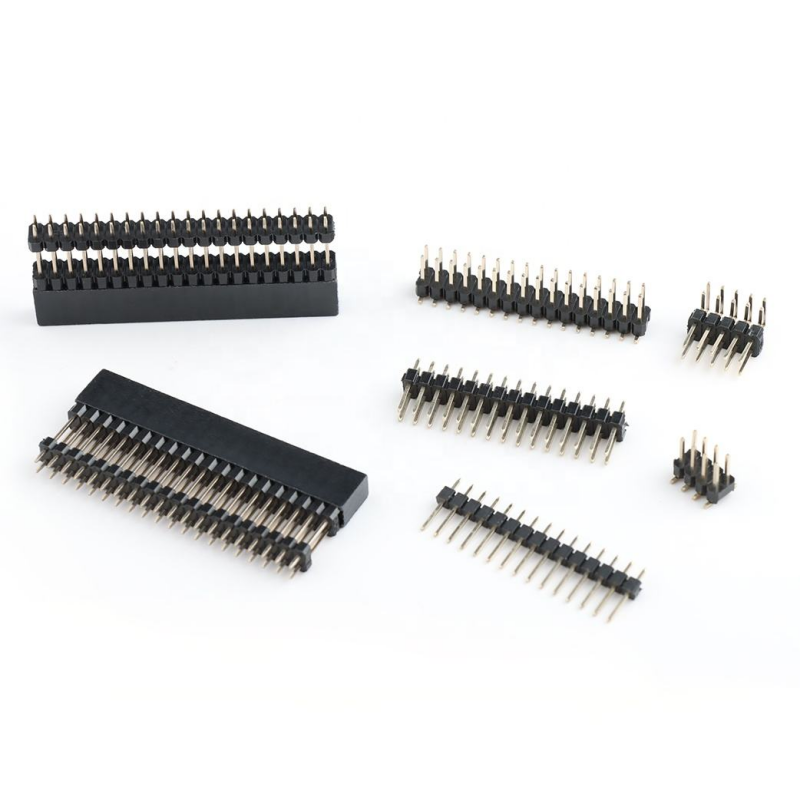

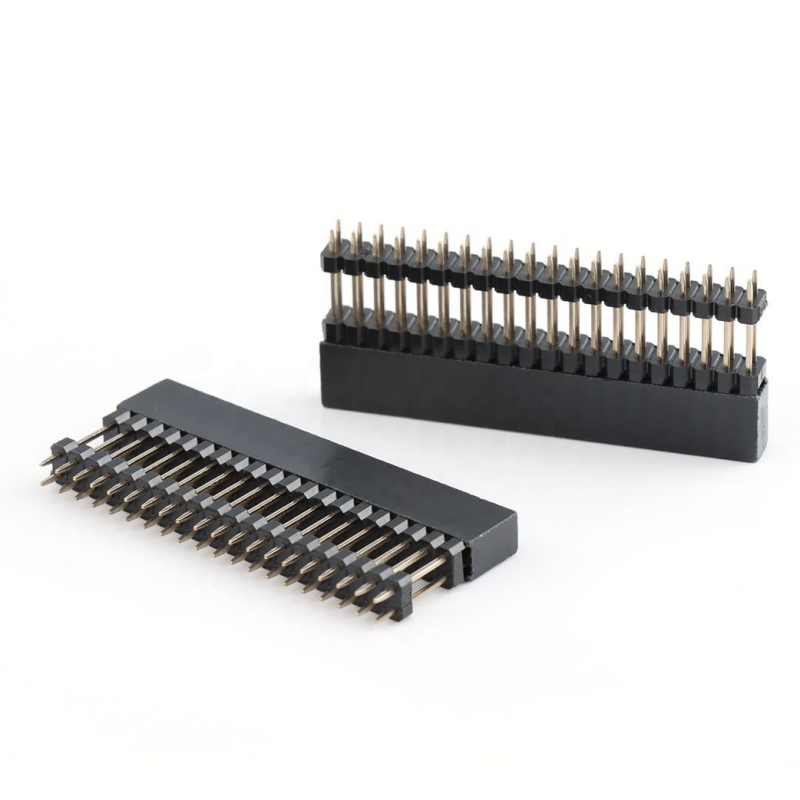

Hai hàng 2.54mm Pitch Pin Header Connector Tăng 220pin Đường thẳng Đặt chồng tiêu đề 0.1 Inch Pin nữ tiêu đề

Điểm nổi bật

• Cơ thể xếp chồng cao hơn, khoảng trống dọc bổ sung cho bố trí xếp chồng trên tàu
• Tiêu chuẩn 2,54 mm (0,1 ") pitch hai hàng 2 × 20P, hoàn toàn tương thích với tiêu chuẩn tiêu đề chân nam 0,1 inch
• Thiết kế dọc thẳng xuyên lỗ, giữ cơ khí mạnh mẽ cho cắm lặp đi lặp lại
• Máy cách nhiệt chống cháy UL94-V-0, phù hợp với RoHS, hỗ trợ các tùy chọn bọc bằng thiếc / bọc vàng chọn lọc
• Độ cao xếp chồng, chiều dài chân và độ dày mạ có thể tùy chỉnh cho các dự án công nghiệp và tạo mẫu

Pin headers là các đầu nối kim loại cứng được hàn vào một bảng mạch và gắn lên để nhận kết nối từ ổ cắm nữ.,tương đương nữ cũng khá phổ biến, và chúng tôi đề cập đến chúng như tiêu đề nữ (FH) hoặc kết nối tiêu đề.
Đánh bóng:1.27mm/2.0mm/2.54mm
Vật liệu: Vật liệu cách nhiệt: PA6T/PBT
Vật liệu tiếp xúc: đồng/phốt pho
Hình dạng: cong / thẳng
Pin:2-40Pin

Mô tả sản phẩm

Các thông số cơ khí chung

Tính chất vật liệu và điện

Hướng dẫn môi trường và hàn

Tính năng sản phẩm

1. Hai hàng 2 × 20P (40 tiếp xúc), độ cao tiêu chuẩn 2,54 mm / 0,1 inch, tương thích với đầu ghim nam 0.1
2. Tăng lắp đặt cách điện, tăng độ trống xếp chồng để tránh va chạm thành phần giữa các PCB xếp chồng
3. Xây dựng lỗ thẳng thẳng đứng; vị trí ổn định trong quá trình hàn sóng
4. Các ổ cắm phụ nữ có dây chuyền, lực nắm giữ nhất quán để ngăn chặn kết nối gián đoạn
5. Bộ chứa PA6T / PBT màu đen, chống cháy UL94-V-0, phạm vi nhiệt độ hoạt động rộng
6. Nhiều tùy chọn mạ: thiếc tinh khiết, vàng chọn lọc trên cơ sở niken cho các yêu cầu khác nhau về vòng đời
7. Phù hợp với RoHS & REACH, có sẵn để điều chỉnh kích thước OEM (chiều dài chân, chiều cao xếp chồng, số chân)

Ưu điểm sản phẩm

1. Lợi thế xếp chồng cao hơn: Giải quyết vấn đề can thiệp khi các thành phần cao được gắn trên PCB chồng chéo; không cần phải sửa đổi bố cục PCB.
2. Khả năng thay thế: Độ khoan dung kích thước pitch 2,54 mm nghiêm ngặt, kết hợp trực tiếp với đầu ghim nam 0.1-inch chung từ các nhà cung cấp lớn.
3. Độ tin cậy cơ khí: Điện hàn xuyên lỗ cung cấp sức đề kháng kéo ra mạnh hơn nhiều so với đầu SMT, phù hợp với các thiết bị chịu sốc & rung.
4. Giải pháp mạ linh hoạt về chi phí: Vàng chọn lọc chỉ trên khu vực giao thoa liên lạc cân bằng tuổi thọ và chi phí BOM, thay vì mạ vàng đầy đủ bề mặt đắt tiền.
5. Tính linh hoạt kỹ thuật: Hỗ trợ sửa đổi về chiều cao xếp chồng, chiều dài đuôi chân và số pin để thích nghi dự án nhanh chóng.

Ứng dụng

• Bảng điều khiển nhúng & mô-đun điều khiển công nghiệp
• Cổng IoT, đơn vị thu thập cảm biến
• Máy bảo vệ mở rộng máy tính đơn bảng, nền tảng phát triển nguyên mẫu
• Thiết bị tự động hóa, thiết bị thử nghiệm và đo lường
• Các thiết bị điện tử tiêu dùng, các mô-đun xếp chồng nguồn điện
• Thiết bị phụ trợ y tế, bảng ngoại vi truyền thông

Tùy chọn tùy chỉnh

1. Xác nhận phần giao phối: Cần phù hợp với 2,54 mm pitch hai hàng đầu chân nam; xác minh kích thước chân vuông và độ sâu giao phối.
2. Kế hoạch chiều cao ngăn xếp: Đo thành phần cao nhất trên PCB dưới, chọn chiều cao nhà cao phù hợp để ngăn ngừa va chạm vật lý.
3. Lắp đặt: Đây là loại lỗ thông qua; đảm bảo dấu chân PCB phù hợp với bố trí miếng đệm lỗ thông qua.
4. Lựa chọn mạ: mạ thiếc cho các kết nối tĩnh chu kỳ giao phối thấp; vàng chọn lọc cho môi trường công nghiệp ẩm hoặc thường xuyên cắm.
5. Đánh giá dòng điện: Đánh giá dòng điện mỗi chân trong ứng dụng đa tín hiệu mật độ cao và hỗn hợp công suất.
6. Yêu cầu tùy chỉnh: Nếu tiêu chuẩn 2 × 20 không phù hợp, chúng tôi có thể cắt hoặc khuôn các biến thể pin-count khác.
