2.0mm Pitch Female Pin Header SMT 2 * 9pin Double Rows Pin Header Connector

Điểm nổi bật

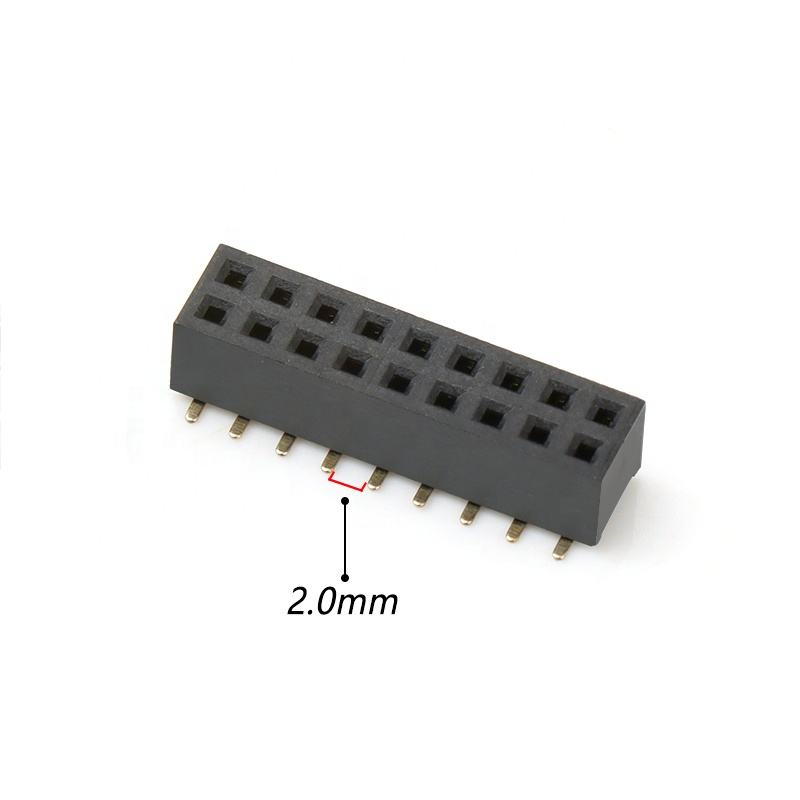

• 2.0mm pitch, thiết kế gắn bề mặt SMT 2 × 9Pin hai hàng, tiết kiệm dấu chân PCB so với đối tác 2,54mm
• Bộ chứa PA6T nhiệt độ cao, tương thích với các dây chuyền lắp ráp hàn ngược tiêu chuẩn

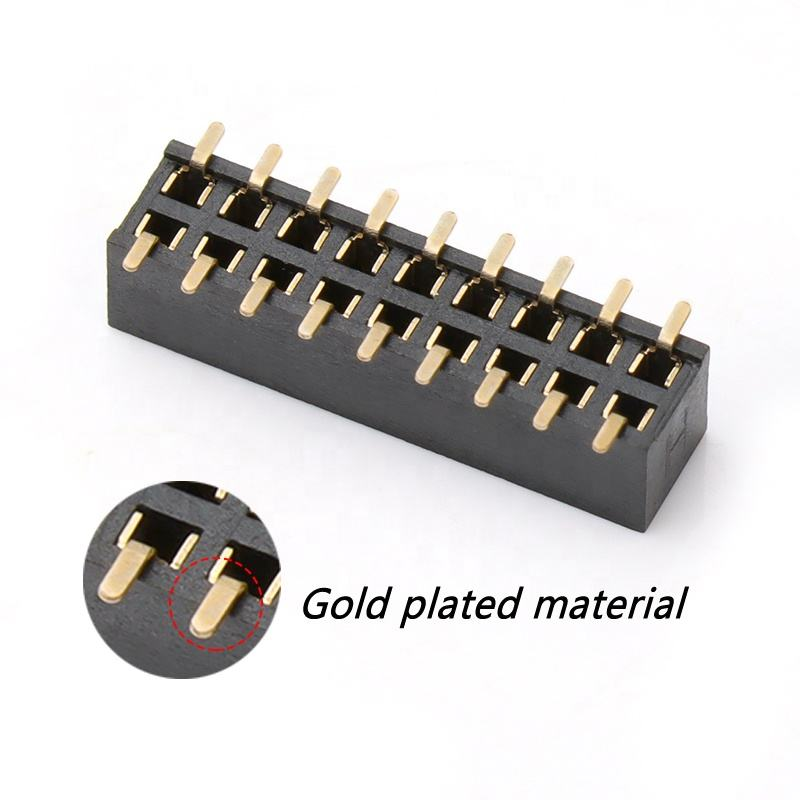

• Các dây liên lạc Phosphor-Bronze, tùy chọn sơn vàng, tín hiệu ổn định & kháng tiếp xúc thấp
• Dấu chân tiêu chuẩn, thay thế cho các sản phẩm tương đương trong ngành chính thống
• Phù hợp với RoHS & REACH; bao bì trên khay cho sản xuất hàng loạt SMT khối lượng lớn

Pin headers là các đầu nối kim loại cứng được hàn vào một bảng mạch và dính để nhận kết nối từ ổ cắm nữ.hoặc tiêu đề) là nam theo định nghĩa, các tương đương nữ cũng khá phổ biến, và chúng tôi gọi chúng là tiêu đề nữ (FH) hoặc kết nối tiêu đề.
Đánh bóng:1.27mm/2.0mm/2.54mm
Vật liệu: Vật liệu cách nhiệt: PA6T/PBT
Vật liệu tiếp xúc: đồng/phốt pho
Hình dạng: cong / thẳng
Pin:2-40Pin
Chiều cao:8.5 mm/9.5 mm/10.5 mm/11.5 mm

Mô tả sản phẩm

Các thông số cơ khí chung

Tính chất vật liệu và điện

Hướng dẫn môi trường và hàn

Tính năng sản phẩm

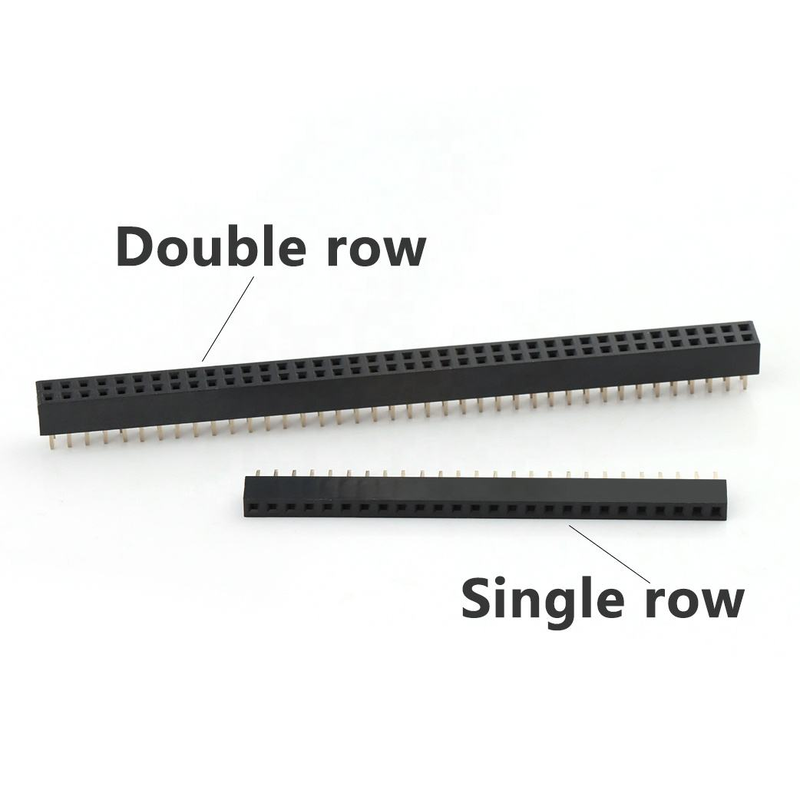

1. Cấu hình hai hàng 2 × 9Pin, 18 vị trí liên lạc tổng thể cho truyền tín hiệu đa kênh
2. SMT hồ sơ gắn bề mặt, phù hợp với bộ ghép dòng chảy tự động; không cần khoan PTH
3. Máy cách nhiệt cao UL94V-0 PA6T, chống biến dạng nhiệt trong quá trình dòng chảy trở lại
4. Các thiết bị kết nối phốt pho-bronze cung cấp hiệu suất mùa xuân tốt cho các chu kỳ giao phối lặp đi lặp lại
5. Các tùy chọn mạ linh hoạt: vàng flash / thiếc trên niken để cân bằng chi phí và khả năng chống ăn mòn
6. Mô hình đất PCB tiêu chuẩn, nhập thư viện dễ dàng cho Altium, KiCad, Cadence
7. Màu vỏ màu đen; đóng gói trên khay cho sản xuất SMT nhanh
8. Phù hợp với RoHS và REACH để tiếp cận thị trường toàn cầu

Ưu điểm sản phẩm

1. Định dạng tiết kiệm không gian: 2,0mm pitch làm giảm diện tích PCB chiếm được so với tiêu đề 2,54mm truyền thống, lý tưởng cho phần cứng nhúng nhỏ gọn.
2. Tương thích sản xuất hàng loạt: Thiết kế đóng gói khay SMT hoạt động liền mạch với máy chọn và đặt, giảm chi phí lao động lắp ráp.
3. Hiệu suất tiếp xúc đáng tin cậy: Các thiết bị kết thúc bằng Phosphor-Bronze duy trì lực mùa xuân ổn định sau khi cắm lặp đi lặp lại, tránh các lỗi tín hiệu gián đoạn.
4. Sự tiện lợi kỹ thuật: Dấu chân tiêu chuẩn, thư viện PCB sẵn dùng, rút ngắn chu kỳ xác thực phần cứng.
5. Lớp phủ linh hoạt về chi phí: chọn bọc thiếc cho các ứng dụng tín hiệu chung; bọc vàng cho môi trường làm việc rung động cao / độ ẩm cao.
6. Khả năng thay thế: pin-to-pin tương thích với các bộ phận tương đương thị trường chính, hỗ trợ thay thế BOM mà không cần thiết kế lại.

Ứng dụng

• Bảng điều khiển nhúng & module cổng IoT
• Thiết bị cảm biến và thu thập dữ liệu công nghiệp
• Thiết bị điều khiển phụ tùng y tế
• Bộ điều khiển nhà thông minh PCBA
• LCD / màn hình bảng giao diện ngoại vi
• Kết nối nội bộ thiết bị thử nghiệm và đo
• Các bộ điện tử không an toàn cho nội thất ô tô

Tùy chọn tùy chỉnh

1. Xác nhận độ cao: chọn nghiêm ngặt đầu đực giao phối 2,0mm; trộn với độ cao 2,54mm sẽ gây tổn thương lắp ráp.
2. Loại gắn: chọn phiên bản SMT này nếu dự án của bạn yêu cầu xử lý SMT đầy đủ; chọn loại lỗ xuyên nếu hàn thủ công chiếm ưu thế.
3. Lựa chọn mạ:
   • Tin-nickel: cho các mạch tín hiệu trong nhà với độ ẩm bình thường, hiệu quả về chi phí.
   • Bọc vàng flash: cho các tình huống làm việc ngoài trời, rung động hoặc độ ẩm cao.
4. Lưu ý nhiệt: Thiết kế tấm PCB phải tuân theo mô hình đất được khuyến cáo của chúng tôi; tránh mạch ngắn tấm trong quá trình tái chảy.
5. Giới hạn dòng điện: mỗi chân tối đa 2A; không sử dụng cho các vòng cung cấp điện nặng vượt quá các thông số định số.
6. Kiểm tra ghép nối: xác minh tổng yêu cầu 18 pin (2 × 9); liên hệ với chúng tôi để tùy chỉnh nếu bạn cần số pin khác.
