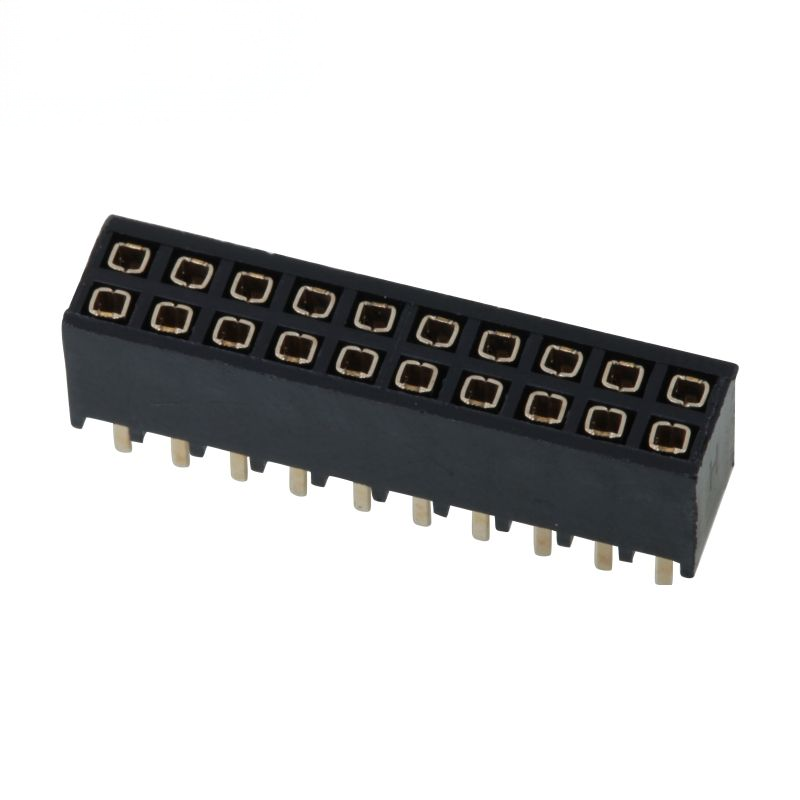

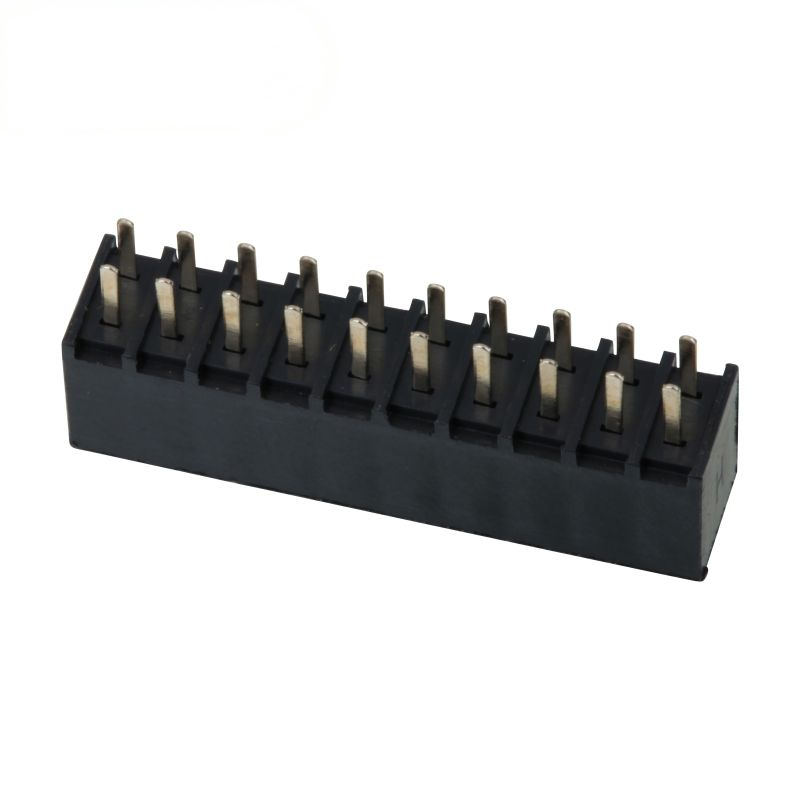

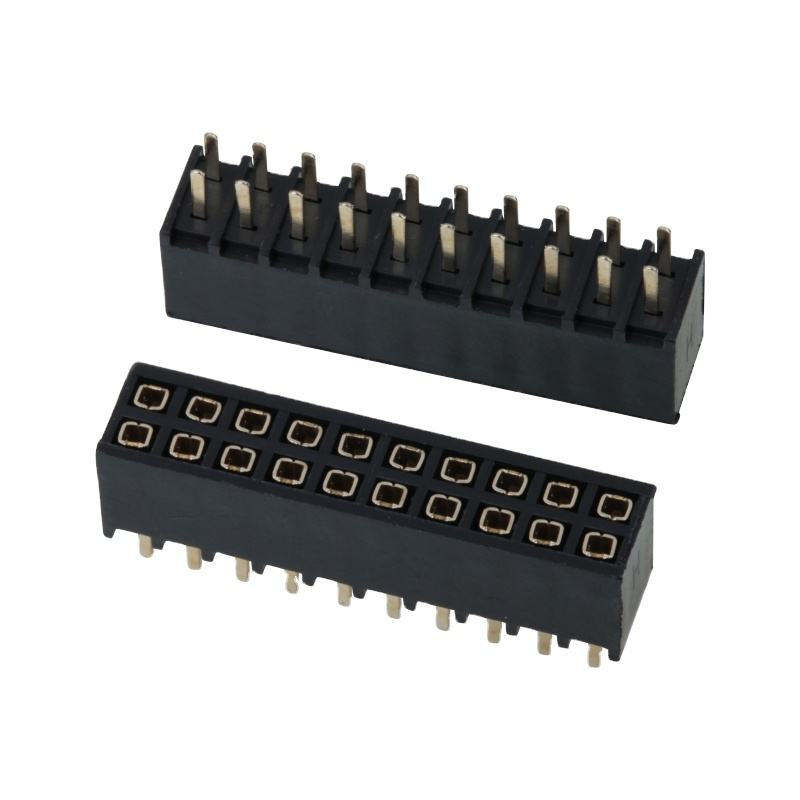

Đầu nối chân cắm female DIP 2.54 mm, hàng đôi, female thẳng

Đầu nối chân cắm cái DIP 2.54 mm hai hàng chân cắm thẳng

Điểm nổi bật

• Đầu nối chân cắm cái DIP hai hàng chân cắm thẳng tiêu chuẩn công nghiệp 2.54 mm (0.100 inch), tương thích hoàn toàn với đầu nối chân cắm đực tiêu chuẩn 2.54 mm
• Đầu nối bằng đồng phosphor, tùy chọn mạ vàng/thiếc, tiếp xúc ổn định dưới rung động & kết nối thường xuyên
• Vỏ PBT chịu nhiệt cao UL94-V0, tương thích với quy trình hàn sóng & sửa chữa thủ công
• Dải số lượng chân rộng 2x2P - 2x40P, chiều cao chân cắm / vỏ cách điện tùy chỉnh có sẵn cho các dự án OEM
• Tuân thủ RoHS & REACH, giải pháp kết nối xếp chồng bo mạch-bo mạch & tạo mẫu hiệu quả về chi phí

Mô tả sản phẩm

Thông số cơ khí chung

Đặc tính vật liệu & điện

Hướng dẫn môi trường & hàn

Tính năng sản phẩm

1. Lắp đặt xuyên lỗ DIP thẳng hai hàng, neo cơ khí PCB chắc chắn chống sốc & rung động
2. Khoảng cách chân tiêu chuẩn 2.54 mm, tương thích hoàn toàn với các footprint đầu nối chân cắm đực 2.54 mm phổ biến và các linh kiện có sẵn trên thị trường
3. Tiếp điểm lò xo bằng đồng phosphor duy trì lực tiếp xúc nhất quán qua các chu kỳ kết nối, chống lỏng tiếp điểm
4. Vỏ cách điện PBT màu đen UL94-V0 chống cháy, chịu được ứng suất nhiệt hàn sóng mà không bị biến dạng
5. Các tùy chọn mạ linh hoạt: mạ thiếc cho mục đích sử dụng chung; mạ niken dưới lớp vàng cho hiệu suất chống oxy hóa trong môi trường khắc nghiệt
6. Phạm vi số lượng chân: 2x2P đến 2x40P; chiều dài chân cắm và chiều cao vỏ tùy chỉnh được hỗ trợ
7. Tuân thủ RoHS/REACH, cung cấp trong túi hoặc hộp số lượng lớn cho lắp ráp số lượng lớn

Ưu điểm sản phẩm

1. Giữ PCB chắc chắn: Hàn xuyên lỗ DIP mang lại sự ổn định cơ học tốt hơn nhiều so với đầu nối SMT đối với thiết bị dễ bị rung động, ngăn ngừa đầu nối bị bong ra khỏi PCB.
2. Tương thích hệ sinh thái đầy đủ: Khoảng cách chân tiêu chuẩn công nghiệp 2.54 mm giảm rủi ro tìm nguồn cung ứng linh kiện; thay thế trực tiếp cho các sản phẩm tương đương trên thị trường.
3. Thiết kế mật độ cao hai hàng: Thiết kế hai hàng đóng gói nhiều kênh tín hiệu hơn trong footprint PCB ngắn hơn so với giải pháp một hàng, tiết kiệm không gian bo mạch.
4. Giải pháp mạ hai cấp độ: Biến thể mạ thiếc kiểm soát chi phí BOM cho các sản phẩm thương mại; tùy chọn mạ vàng giảm thiểu oxy hóa cho các thiết bị sử dụng ngoài trời / độ ẩm cao, tuổi thọ dài.
5. Lặp lại dự án nhanh chóng: Số lượng chân tiêu chuẩn có sẵn để tạo mẫu nhanh; kích thước tùy chỉnh có sẵn cho sản xuất hàng loạt OEM.
6. Thân thiện với lắp ráp: Vỏ cách điện chống biến dạng nhiệt do hàn sóng, tỷ lệ từ chối lắp ráp thấp hơn trên dây chuyền sản xuất SMT / hàn sóng.

Ứng dụng

• Bo mạch điều khiển công nghiệp, mô-đun ngoại vi PLC
• Hệ thống nhúng, máy tính bo mạch đơn, bo mạch phát triển
• Cổng cảm biến IoT, phần cứng nhà thông minh
• Thiết bị đo lường & kiểm tra
• Mô-đun điều khiển phụ trợ robot
• Điện tử phụ trợ nội thất ô tô
• Mô-đun tín hiệu y tế không quan trọng
• Thiết bị điện tử tiêu dùng, tạo mẫu & thiết bị DIY

Tùy chọn tùy chỉnh

1. Xác nhận cấu hình chân: Xác định tổng số lượng chân (2xN), bố cục hai hàng; kiểm tra nghiêm ngặt sự phù hợp của đầu nối chân cắm đực và khoảng cách hàng ở mức 2.54 mm.
2. Kiểm tra lắp đặt: Chọn phiên bản DIP thẳng khi yêu cầu khả năng chống sốc cơ học mạnh mẽ; chọn phiên bản góc vuông nếu cần kết nối bên.
3. Lựa chọn mạ:
   • Mạ thiếc: thiết bị thương mại trong nhà, môi trường có độ ẩm bình thường, các dự án nhạy cảm về chi phí.
   • Mạ vàng: ngoài trời, độ ẩm cao, tuổi thọ dài, các tình huống cắm-rút thường xuyên.
4. Xác thực footprint PCB: Xác nhận đường kính lỗ PCB khớp với kích thước chân DIP; kiểm tra chiều cao vỏ cách điện để tránh nhiễu cơ học với các thành phần xung quanh.
5. Phù hợp nhiệt độ: Nếu áp dụng quy trình hàn sóng, xác nhận vật liệu vỏ cách điện đáp ứng yêu cầu nhiệt độ hàn.
6. Yêu cầu tùy chỉnh: Gửi bản vẽ cho chiều dài chân cắm không tiêu chuẩn, chiều cao vỏ cách điện hoặc số lượng chân đặc biệt.
