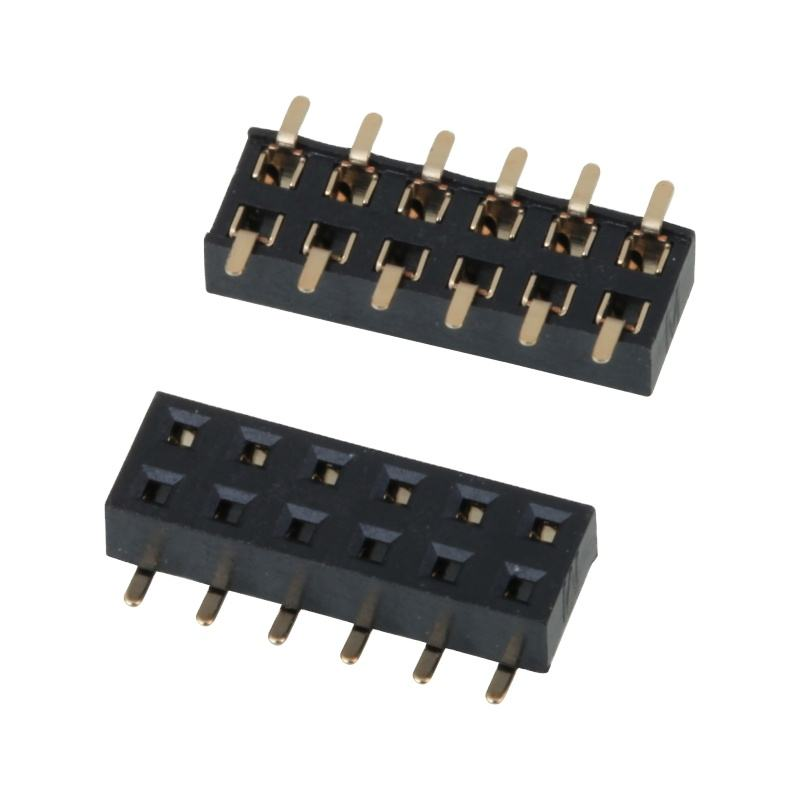

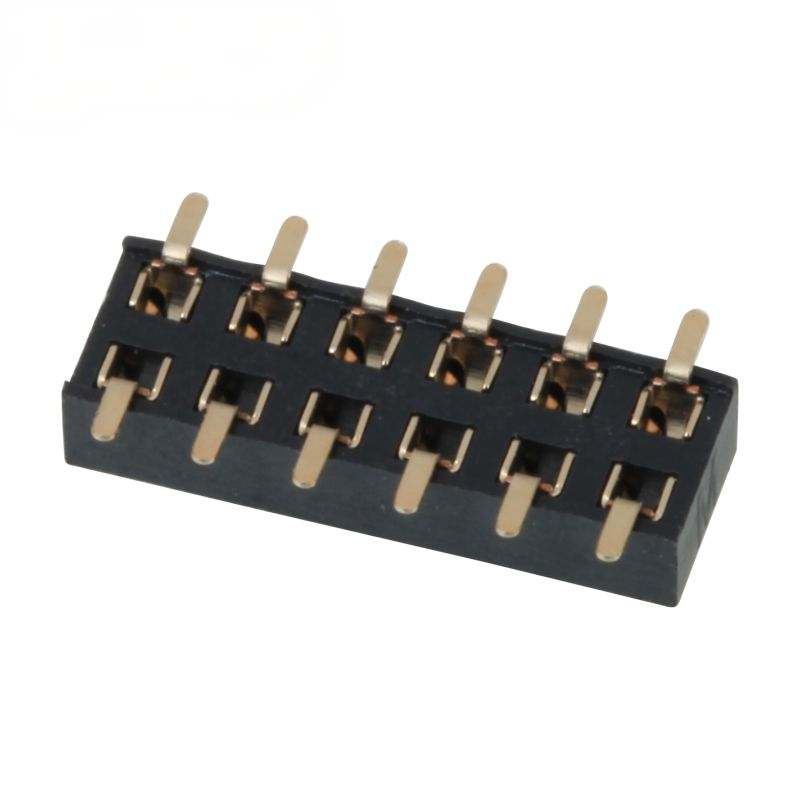

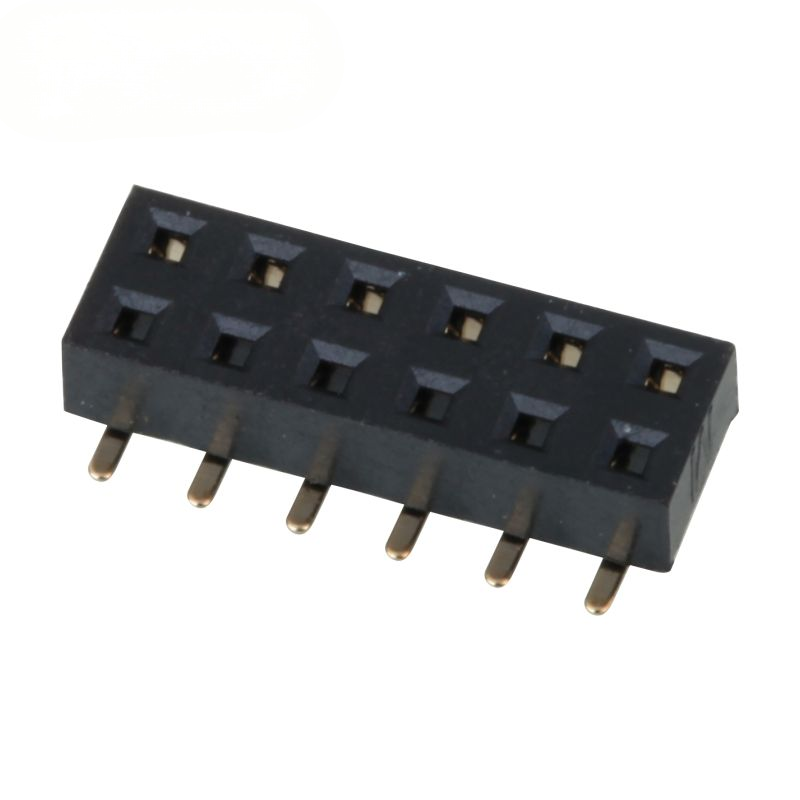

SMD 2.0mm Connector nữ tiêu đề hai hàng đáy đầu vào vàng mạ pin nữ tiêu đề

Đầu nối SMD 2.0mm Đầu cắm cái hàng đôi chân mạ vàng

Điểm nổi bật

• Thiết kế SMT hai hàng chân cắm kiểu đáy tiết kiệm không gian PCB phía trên, lý tưởng cho bố cục bo mạch xếp chồng nhỏ gọn
• Bước răng 2.0mm, cân bằng giữa giảm kích thước và độ bền cơ học so với tiêu chuẩn 2.54mm
• Chân tiếp xúc mạ vàng: điện trở tiếp xúc thấp, chống oxy hóa, truyền tín hiệu ổn định cho hoạt động lâu dài
• Vỏ PA6T chịu nhiệt cao UL94V-0, hỗ trợ hàn reflow, đóng gói băng cuộn cho dây chuyền lắp ráp tự động
• Tùy chỉnh số lượng chân cắm rộng rãi: từ 2x2 đến 2x40 vị trí, chiều cao chân cắm và độ dày mạ OEM có sẵn
• Tuân thủ RoHS / REACH, đáp ứng các yêu cầu của ngành điện tử toàn cầu

Mô tả sản phẩm

Thông số cơ khí chung

Đặc tính vật liệu & điện

Hướng dẫn môi trường & hàn

Tính năng sản phẩm

1. Đầu cuối SMT chân cánh mòng biển kiểu chân cắm đáy; không có chân cắm lộ ra trên đỉnh vỏ, tránh nhiễu với linh kiện trên lớp PCB trên cùng
2. Bố cục hai hàng, bước răng 2.0mm, số lượng chân cắm có thể cấu hình từ 2x2 đến 2x40 vị trí
3. Tiếp xúc: đế hợp kim đồng thau với lớp mạ vàng trên niken; độ dày vàng tùy chỉnh (3μin ~ 30μin)
4. Vỏ: nhựa nhiệt PA6T chịu nhiệt cao, chống cháy UL94V-0, màu đen, chống sốc nhiệt reflow
5. Đóng gói băng và cuộn tiêu chuẩn; đóng gói ống tùy chọn cho sản xuất mẫu & lô nhỏ
6. Độ nhất quán kích thước nghiêm ngặt; lực ghép nối ổn định, giảm nguy cơ kết nối gián đoạn sau nhiều lần cắm/rút

Ưu điểm sản phẩm

1. Giá trị độc đáo của SMT kiểu chân cắm đáy: Không có chân cắm nhô ra trên vỏ. Các nhà thiết kế có thể đặt các linh kiện nhạy cảm về chiều cao trực tiếp phía trên khu vực đầu nối, cải thiện đáng kể tính linh hoạt của bố cục PCB xếp chồng nhỏ gọn so với các đầu cắm SMD kiểu chân cắm đứng phía trên
2. Tiếp điểm mạ vàng ngăn ngừa oxy hóa; hoạt động đáng tin cậy trong môi trường công nghiệp ẩm ướt, giảm tỷ lệ lỗi tại hiện trường cho các mạch tín hiệu.
3. Vỏ PA6T chịu nhiệt cao loại bỏ nguy cơ chảy/biến dạng trong quá trình hàn reflow không chì, tương thích với các dây chuyền sản xuất SMT tiêu chuẩn, không cần điều chỉnh quy trình đặc biệt.
4. Dải số lượng chân cắm rộng + độ dày mạ tùy chỉnh, hỗ trợ nghiên cứu và phát triển mẫu và các dự án OEM số lượng lớn.
5. Lực ghép nối ổn định: không quá lỏng gây tiếp xúc kém cũng không quá chặt gây khó khăn cho việc lắp ráp.
6. Kiểm tra kích thước xuất xưởng nghiêm ngặt, footprint nhất quán; tạo thư viện footprint dễ dàng cho thiết kế PCB của bạn.

Ứng dụng

• Bo mạch điều khiển công nghiệp & mô-đun cổng IoT
• Máy tính nhúng, kết nối phụ trợ bo mạch đơn
• Phần cứng nhà thông minh, mô-đun cảm biến
• Thiết bị điện tử phụ trợ y tế
• Phần cứng mạng ngoại vi
• Các cụm điện tử nội thất ô tô không an toàn
• Điện tử tiêu dùng, mô-đun ngoại vi hiển thị

Tùy chọn tùy chỉnh

1. Xác nhận số lượng chân cắm: chọn vị trí hai hàng (2xN) theo số lượng kênh tín hiệu/nguồn của bạn.
2. Hướng lắp đặt: chọn SMD chân cắm đáy khi bạn cần không có chân cắm nhô ra trên mặt trên của PCB; không chọn nếu bạn cần hàn xuyên lỗ.
3. Yêu cầu mạ:
   • Thiết bị tiêu dùng tín hiệu / trong nhà: mạ vàng flash (3μin ~ 6μin) để cân bằng chi phí
   • Môi trường công nghiệp độ ẩm cao: chọn độ dày vàng cao hơn ≥10μin
4. Điều kiện Reflow: tuân theo hồ sơ hàn của chúng tôi; không vượt quá nhiệt độ đỉnh 245℃.
5. Đối tác ghép nối: phải khớp với đầu cắm đực bước răng 2.0mm tiêu chuẩn; xác minh chiều cao ghép nối cơ học trước khi đặt hàng số lượng lớn.
6. Đóng gói: chọn băng cuộn cho SMT tự động; ống cho mẫu thử nghiệm phòng thí nghiệm.
