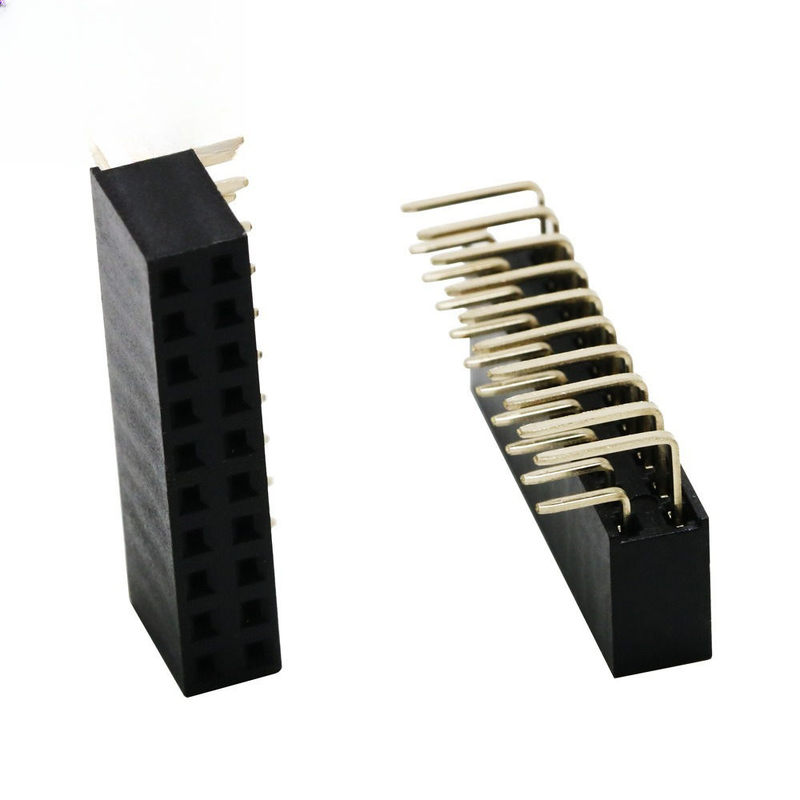

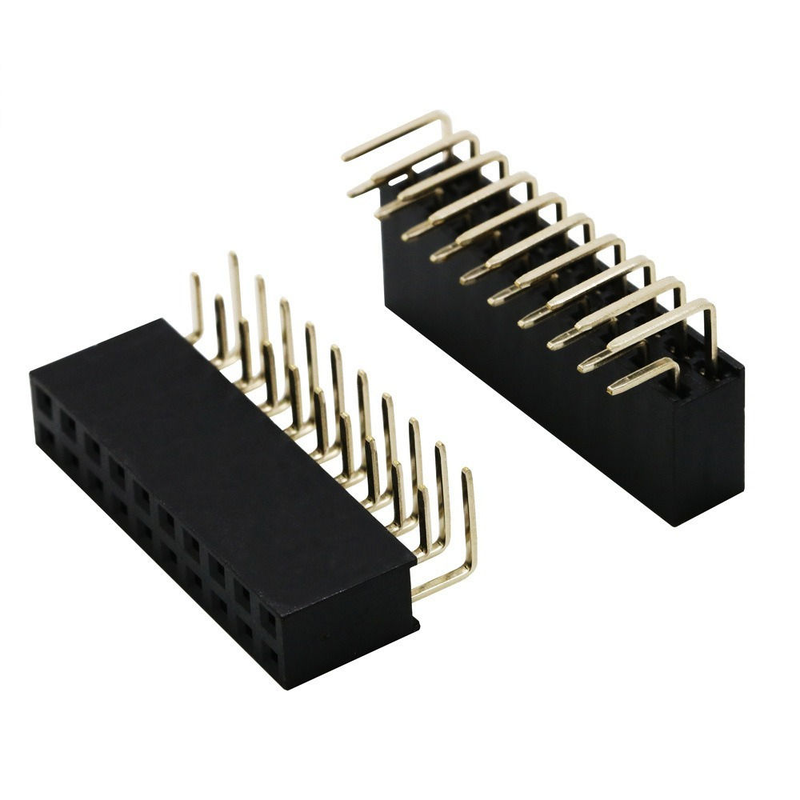

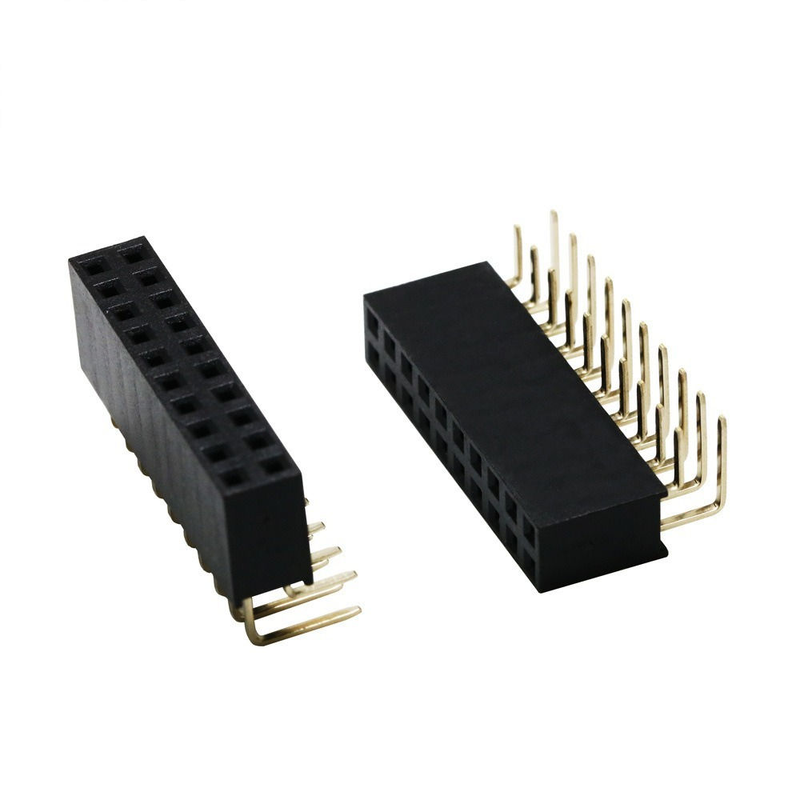

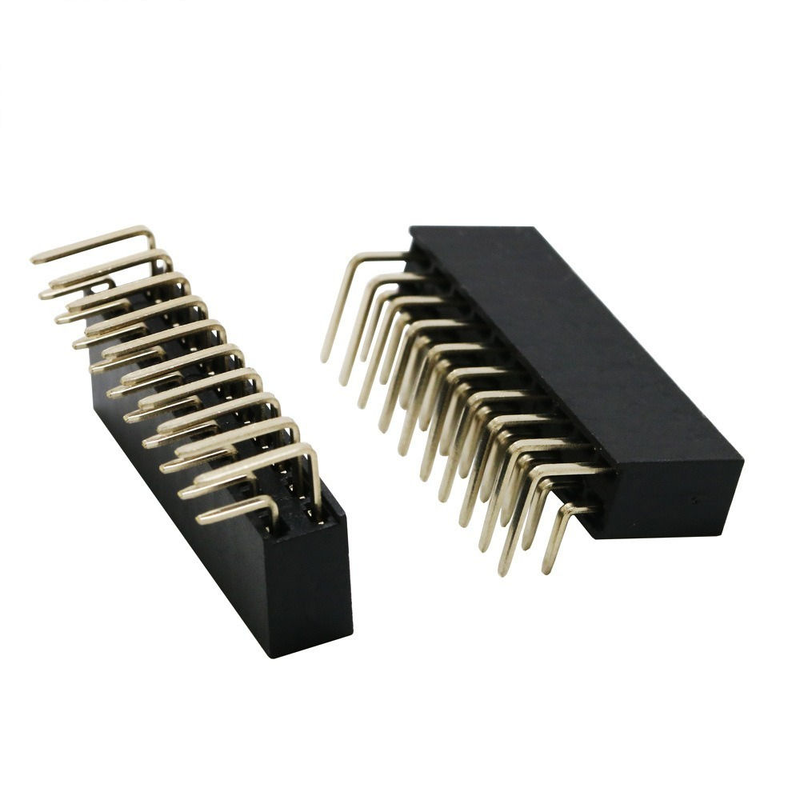

2X10P 20P Double Row Bent Female Header Pitch 2.54mm Pin PBT Vật liệu Phosphor Bronze Contacts

Đầu nối cái chân cong hai hàng 2X10P 20P, bước răng 2.54mm, vật liệu PBT, tiếp điểm Đồng phosphor

Điểm nổi bật

• Đầu nối cái chân cong góc phải 2 hàng 20 vị trí, bước răng tiêu chuẩn công nghiệp 2.54mm (0.100"), tương thích hoàn toàn với các đầu nối đực chân pin 2.54mm phổ biến
• Tiếp điểm hai chấu bằng Đồng phosphor: lực lò xo ổn định, điện trở tiếp xúc thấp, tuổi thọ chu kỳ đấu nối dài, vượt trội hơn tiếp điểm đồng thau thông thường dưới tác động rung động & chu kỳ nhiệt
• Vật liệu cách điện PBT màu đen chống cháy UL94-V0, chịu nhiệt tốt cho quy trình hàn sóng, ít biến dạng vỏ trong quá trình lắp ráp sản xuất hàng loạt
• Đầu nối chân cong góc phải cho kết nối ngang PCB-với-PCB / bo mạch-với-cáp, tiết kiệm không gian vỏ theo chiều dọc; tùy chỉnh mạ & số chân cho các dự án OEM
• Tuân thủ RoHS & REACH, độ nhất quán lô ổn định, hỗ trợ nguyên mẫu số lượng nhỏ & đơn hàng sản xuất số lượng lớn

Mô tả sản phẩm

Thông số cơ khí chung

Đặc tính vật liệu & điện

Hướng dẫn môi trường & hàn

Tính năng sản phẩm

1. Hai hàng 2x10P (tổng cộng 20 chân), bước răng 2.54mm, đầu nối lỗ xuyên chân cong góc phải cho lắp ráp ngang
2. Cấu trúc tiếp điểm hai chấu bằng Đồng phosphor, duy trì áp lực tiếp xúc đáng tin cậy trong các tình huống va đập & rung động
3. Vật liệu cách điện PBT đạt chuẩn UL94-V0, ổn định nhiệt tuyệt vời chống lại nhiệt hàn, chống nứt dưới sự thay đổi nhiệt độ
4. Nhiều tùy chọn mạ: thiếc trên niken cho tín hiệu chung; vàng flash trên niken cho các ứng dụng môi trường có độ tin cậy cao / ẩm ướt
5. Giao diện đấu nối chân pin vuông tiêu chuẩn 0.64mm, tương thích với các dòng đầu nối đực chân pin 2.54mm phổ biến toàn cầu
6. Tuân thủ RoHS, tùy chỉnh số chân, độ dày mạ, chốt định vị theo yêu cầu bản vẽ của khách hàng

Ưu điểm sản phẩm

1. Nâng cấp độ tin cậy tiếp điểm: Tiếp điểm lò xo Đồng phosphor so với đồng thau thông thường, khả năng chống giãn nở ứng suất tốt hơn; lực lò xo tiếp điểm duy trì ổn định sau nhiều lần cắm, giảm rủi ro lỗi tín hiệu ngắt quãng trong thiết bị rung động.
2. Vỏ thân thiện với lắp ráp: Vật liệu PBT chịu được nhiệt độ hàn sóng cao; tỷ lệ biến dạng vỏ thấp trong sản xuất hàng loạt, tỷ lệ sửa chữa PCB thấp hơn so với các lựa chọn thay thế nylon rẻ tiền.
3. Thiết kế tiết kiệm không gian: Thiết kế chân cong góc phải cho phép kết nối ngang, lý tưởng cho các thiết bị có chiều cao bên trong hạn chế; thiết kế cấu trúc cơ khí linh hoạt cho vỏ của bạn.
4. Tương thích đa thương hiệu: Hoàn toàn phù hợp với đầu nối đực chân pin tiêu chuẩn công nghiệp 2.54mm; không cần sửa đổi thêm khi thay thế các sản phẩm tương đương của thương hiệu khác.
5. Điều khoản thương mại linh hoạt: Hỗ trợ MOQ nguyên mẫu nhỏ, tối ưu hóa chi phí sản xuất số lượng lớn; tùy chỉnh độ dày mạ, chốt định vị và số chân cho các dự án tùy chỉnh.

Ứng dụng

• Bo mạch điều khiển công nghiệp, mô-đun ngoại vi PLC, truyền tín hiệu cảm biến
• Phần cứng IoT, cổng kết nối, bo mạch phát triển nhúng
• Thiết bị nhà thông minh, bo mạch chủ điều khiển gia dụng
• Thiết bị kiểm tra & đo lường, kết nối tín hiệu nội bộ thiết bị
• Điện tử phụ trợ ô tô, kết nối tín hiệu mô-đun nguồn
• Bo mạch chủ tín hiệu y tế không quan trọng, bo mạch con điều khiển robot

Tùy chọn tùy chỉnh

1. Xác nhận hướng lắp đặt: đây là loại chân cong góc phải 90 độ; chọn loại thẳng nếu cần đấu nối từ trên xuống theo chiều dọc.
2. Kiểm tra đối tác đấu nối: phải ghép với đầu nối đực chân pin vuông tiêu chuẩn 2.54mm (kích thước chân pin 0.64mm).
3. Chọn lớp mạ:
   • Thiếc-niken: hiệu quả chi phí cho các ứng dụng tín hiệu trong nhà thông thường
   • Mạ vàng-niken: chọn cho môi trường có độ ẩm cao, rung động hoặc thiết bị có tuổi thọ cao
4. Lưu ý PCB: thiết kế pad lỗ xuyên phù hợp với footprint chân pin cong; giữ nhiệt độ & thời gian hàn trong phạm vi quy định để tránh chảy PBT.
5. Nếu bạn cần chốt định vị, số chân đặc biệt hoặc độ dày mạ tùy chỉnh, hãy gửi bản vẽ của bạn cho chúng tôi để báo giá.
