Hàng hiệu:
XTKCONN
Chứng nhận:
CE,SGS,ROHS,ISO9001
Số mô hình:
Tiêu đề nữ

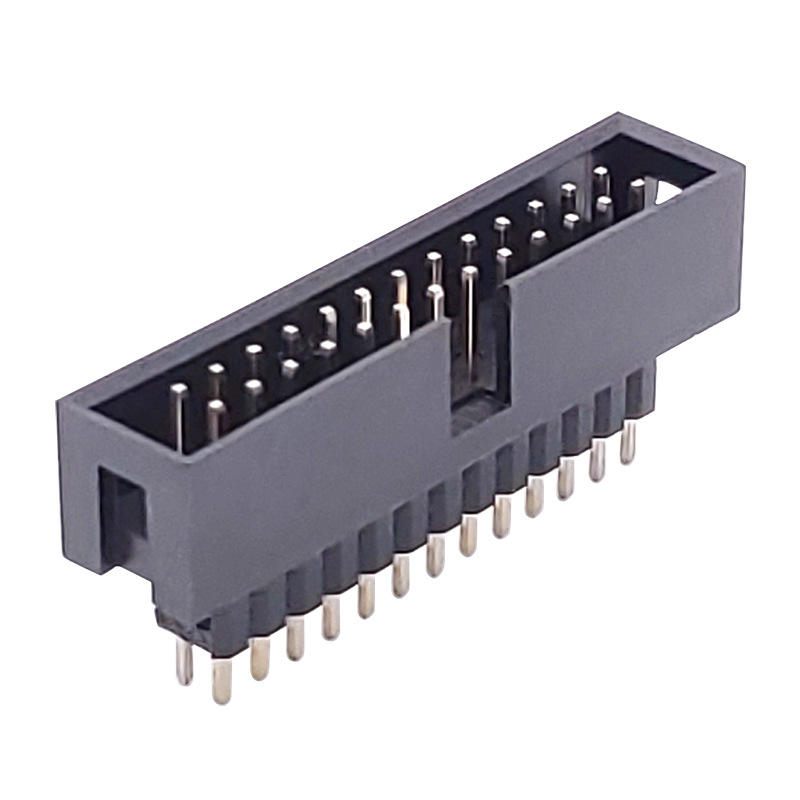

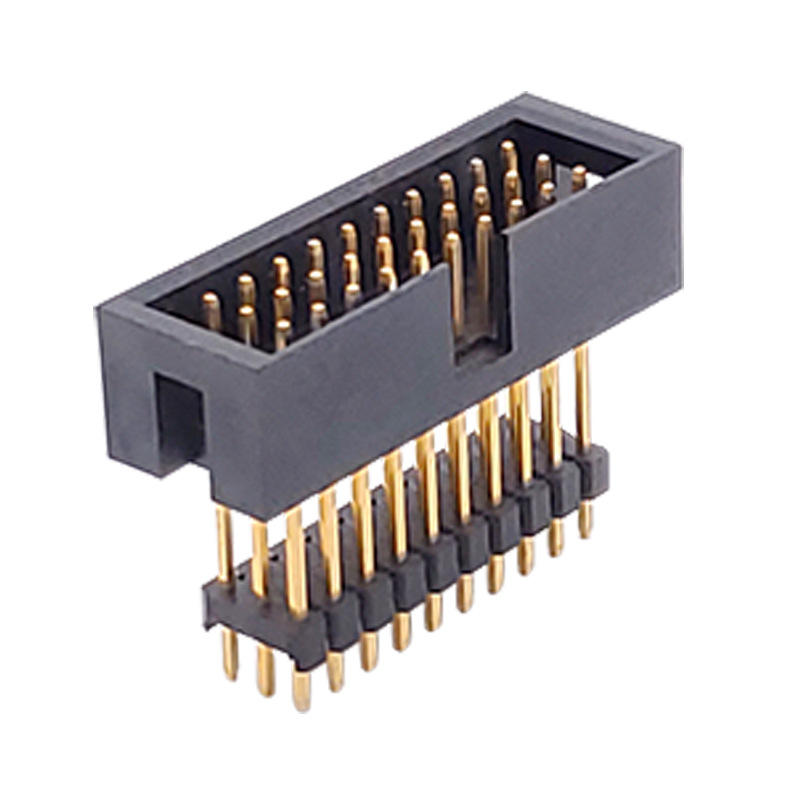

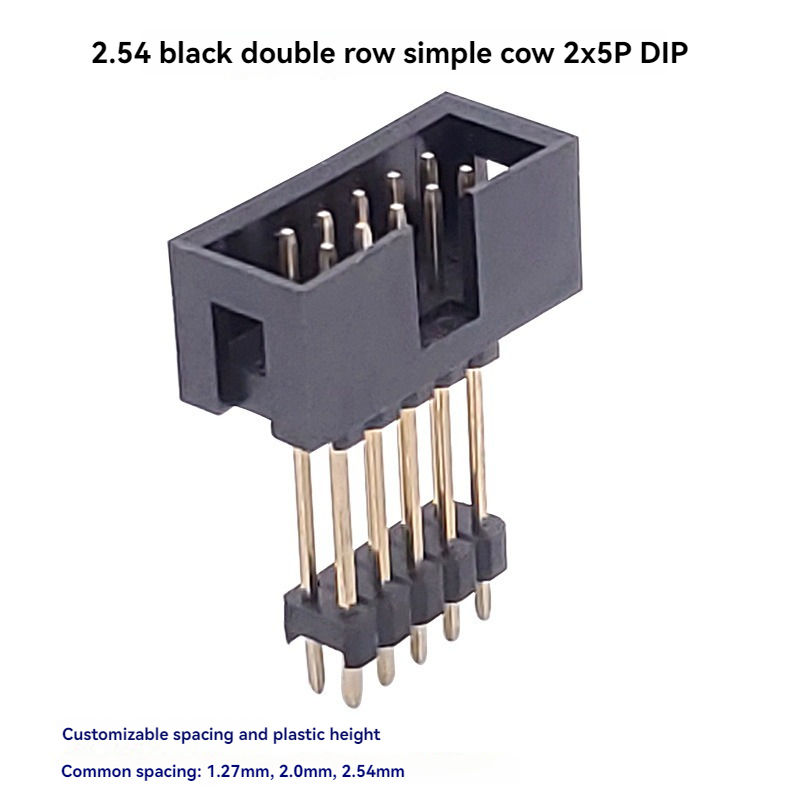

Đầu nối hộp 2x5 chân màu đen 2.54mm DIP hai hàng, ổ cắm chân cắm, đầu nối tùy chỉnh & vỏ dây
Điểm nổi bật
Mô tả sản phẩm
Thông số cơ khí chung
| Mục | Thông số kỹ thuật |
|---|---|
| Loại sản phẩm | Đầu nối hộp / Đầu nối bọc |
| Bước răng | 2.54mm (0.1 inch) |
| Cấu hình chân | Hai hàng 2x5 chân, tổng cộng 10 vị trí |
| Kiểu lắp đặt | DIP xuyên lỗ (Thẳng) |
| Hình dạng chân | Chân vuông 0.64mm |
| Màu vỏ | Đen |
| Chu kỳ kết nối | Tối thiểu 500 chu kỳ (mạ thiếc); Tối thiểu 1000 chu kỳ (mạ vàng) |
| Tùy chọn tùy chỉnh | Chiều dài chân, chân khuyết, vị trí định vị đặc biệt, vỏ dây đi kèm |
Đặc tính vật liệu & điện
| Mục | Thông số kỹ thuật |
|---|---|
| Vật liệu cách điện | PBT, chống cháy UL94V-0 |
| Vật liệu chân tiếp xúc | Đồng thau (Tùy chọn đồng phosphor) |
| Mạ chân tiếp xúc | Thiếc mờ / Thiếc sáng / Vàng flash trên niken / Vàng chọn lọc (chấp nhận độ dày vàng tùy chỉnh) |
| Dòng điện định mức | Tối đa 3.0A mỗi chân |
| Điện áp định mức | 250V AC/DC |
| Điện trở tiếp xúc | ≤20mΩ (ban đầu) |
| Điện trở cách điện | ≥1000MΩ |
| Điện áp chịu đựng | AC 600V, 1 phút |
| Nhiệt độ hoạt động | -40℃ ~ +105℃ |
Hướng dẫn môi trường & hàn
| Mục | Thông số kỹ thuật |
|---|---|
| Điều kiện bảo quản | Nhiệt độ: -10℃ ~ +40℃; Độ ẩm: 30-70% RH, không có khí ăn mòn |
| Phương pháp hàn | Hàn tay/hàn sóng (chỉ DIP xuyên lỗ; KHÔNG dành cho hàn lại SMT) |
| Nhiệt độ & thời gian hàn sóng | 255℃ ±5℃, thời gian lưu 3-5 giây tối đa |
| Hàn tay | Nhiệt độ đầu mỏ hàn ≤350℃, thời gian hàn ≤3 giây mỗi chân |
| Tuân thủ | RoHS, REACH |
Đầu nối hộp 2x5 chân hai hàng bước răng 2.54mm (đầu nối bọc) này là loại đầu nối PCB đực DIP xuyên lỗ. Được trang bị vỏ nhựa bảo vệ và rãnh định vị, nó được thiết kế để kết nối dây-với-bảng và bảng-với-bảng, thường được kết nối với các ổ cắm cáp dẹt IDC 2.54mm. Vỏ cách điện màu đen chống cháy đảm bảo ổn định sản xuất. Chúng tôi hỗ trợ tùy chỉnh kích thước chân, thông số kỹ thuật mạ và vỏ dây đi kèm để đáp ứng yêu cầu của các dự án tạo mẫu, sản xuất hàng loạt và OEM.
Tính năng sản phẩm
Ưu điểm sản phẩm
Ứng dụng
Tùy chọn tùy chỉnh
Câu hỏi thường gặp
Q: Tôi có thể lấy một vài mẫu không?
A: Có, một số mẫu miễn phí.
Q: Tôi nên liên hệ với ai nếu có câu hỏi kỹ thuật?
A: Chúng tôi có một đội ngũ đại diện bán hàng kỹ thuật giàu kinh nghiệm tại chỗ. Họ sẵn sàng trả lời mọi câu hỏi bạn có và hỗ trợ bạn trong dự án của mình.
Q: Nếu có sản phẩm lỗi khi nhận hàng, xử lý như thế nào?
1. Không thể có hàng không tốt như trước khi vận chuyển; chúng tôi có nhiều kiểm tra để xác nhận sản phẩm không có vấn đề. Sau đó, nếu xảy ra, chúng tôi sẽ chịu trách nhiệm.
2. Đầu tiên: tại sao điều này xảy ra, xảy ra như thế nào và cách kiểm soát nó trong tương lai; một bảng sẽ được đưa ra để bạn kiểm tra.
3. Thứ hai: thảo luận về các giải pháp.
4. Cuối cùng: chúng tôi sẽ chịu mọi chi phí nếu trả lại và đổi hàng hoặc tổn thất gây ra.
Q: Bạn đảm bảo hàng hóa của tôi đúng như thế nào?
A: Đơn hàng sẽ được sắp xếp chính xác như yêu cầu; chúng tôi sẽ kiểm tra kỹ việc đóng gói và số lượng trước khi giao hàng. Ngoài ra, chúng tôi sẽ chụp ảnh hàng hóa của bạn nếu được yêu cầu hoặc cần thiết.
Q: Có thể chấp nhận thanh toán nào:
1. Các điều khoản thanh toán có thể linh hoạt tùy thuộc vào số lượng và sản phẩm.
2. Thông thường, đối với khách hàng mới, chúng tôi ưu tiên thanh toán 100% T/T trước khi giao hàng hoặc đặt cọc 30% T/T trước khi giao hàng.
