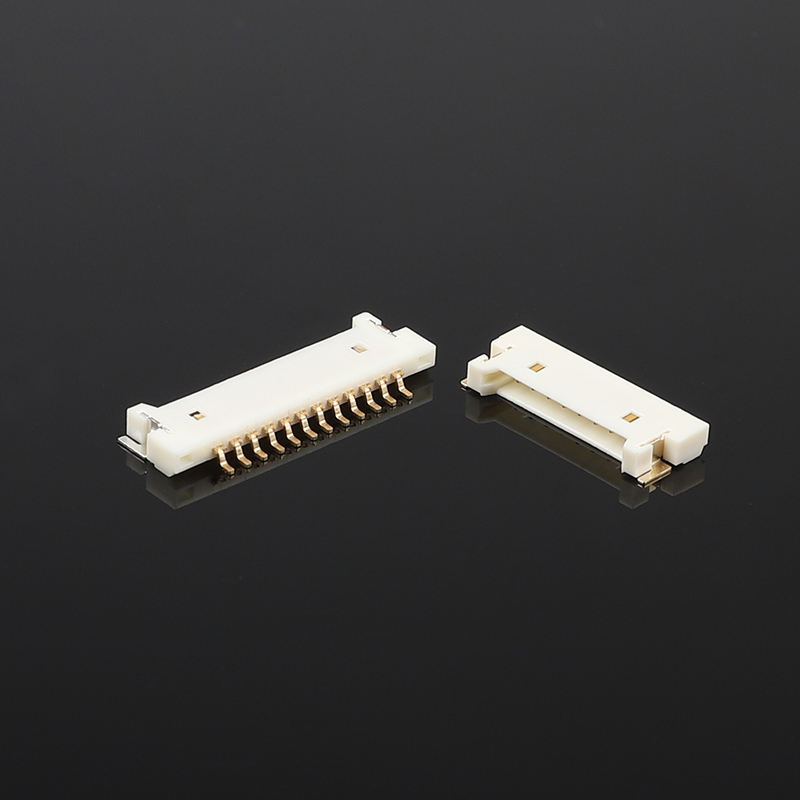

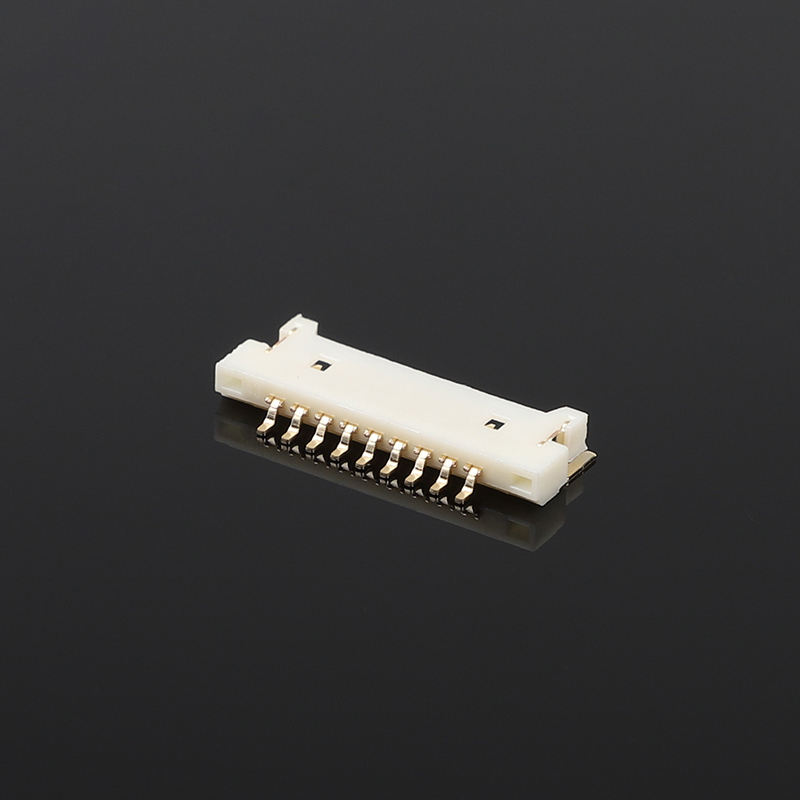

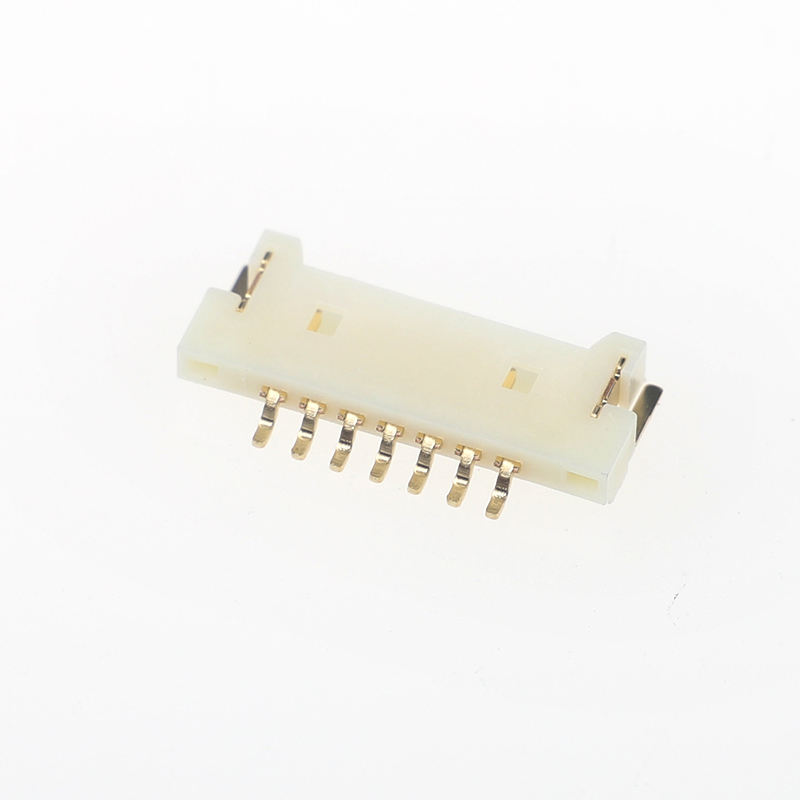

1.25 Ultra-Thin Horizontal Patch Bộ kết nối được mạ vàng hoàn toàn WT125JW
Điểm nổi bật của sản phẩm
- 1.25mm pitch ultra-low-profile horizontal SMD female wafer, thay thế cho dòng Molex 51146
- Tiếp xúc bằng vàng hoàn toàn để chống oxy hóa, tín hiệu ổn định trong môi trường rung động và ẩm

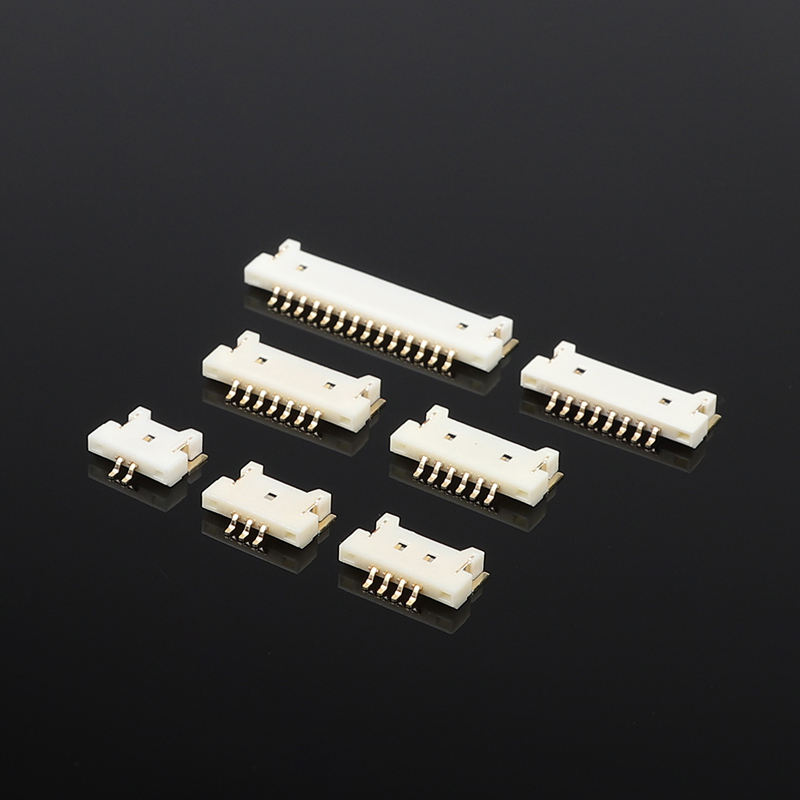

- 2-20 vị trí có sẵn, bao bì băng và cuộn cho lắp ráp SMT tốc độ cao
- Thiết kế chống nghịch trùng phân cực + khóa ma sát, ngăn ngừa ngắt kết nối ngẫu nhiên
- RoHS / REACH phù hợp, nhiệt độ cao UL94V-0 lắp ráp để hàn tái chảy không chì
Thông số kỹ thuật
Các thông số cơ khí chung
| Điểm |
Thông số kỹ thuật |
| Động cơ |
1.25 mm |
| Loại |
Đàn bà SMD ngang (Wire-to-Board) |
| Số pin |
2-20 Định vị |
| Dòng |
Dòng đơn |
| Định hướng giao phối |
Phẳng / góc phải với PCB |
| Lắp đặt |
Bao bì SMD, băng và cuộn gắn bề mặt |
| Sự phân cực |
Vâng, chống nhúng sai |
| Khóa |
Khóa ma sát để giao phối an toàn |
| Đề xuất chéo |
Molex 51146 series |
Tính chất vật liệu và điện
| Điểm |
Thông số kỹ thuật |
| Vật liệu tiếp xúc |
Phosphor đồng |
| Bọc tiếp xúc |
Được mạ vàng hoàn toàn trên đáy Nickel |
| Vật liệu nhà ở |
Thermoplastic nhiệt độ cao, UL94V-0 |
| Lưu lượng điện |
1A mỗi chân (AWG 28-32) |
| Điện áp định số |
125V AC/DC |
| Max. Kháng tiếp xúc |
≤ 20 mΩ |
| Min. Kháng cách nhiệt |
≥ 1000 MΩ |
| Chống điện áp |
500V AC / 1 phút |
Hướng dẫn môi trường và hàn
| Điểm |
Thông số kỹ thuật |
| Nhiệt độ hoạt động |
-40 °C ~ +105 °CAlibaba.co... |
| Nhiệt độ lưu trữ |
-25 °C ~ +60 °C |
| Hồ sơ hàn |
Phù hợp với dòng chảy lại SMT không chì (tối đa 260 °C) |
| Tuân thủ |
RoHS, REACH |
| Lưu ý |
Không áp dụng căng thẳng cơ học trong hoặc sau khi hàn lại |
Tính năng sản phẩm
- Thiết lập SMD góc phải chiều ngang cực mỏng, chiếm không gian bảng thấp cho thiết kế thiết bị mỏng
- Cơ sở tiếp xúc đồng phốt pho với lớp phủ vàng hoàn toàn, kháng tiếp xúc thấp, hiệu suất chống ăn mòn và chống oxy hóa tuyệt vời
- Tính năng khóa phân cực để tránh chèn ngược; khóa ma sát tích hợp đảm bảo kết hợp ổn định, chống rơi dưới cú sốc rung
- Bộ chứa: thermoplastic UL94V-0 chịu nhiệt độ cao, tương thích với hồ sơ hàn tái dòng không chì tiêu chuẩn
- 2-20 vị trí cấu hình; khớp chặt chẽ với dấu chân PCB Molex 51146, thay thế trực tiếp mà không cần sửa đổi PCB
- Máy mang băng và cuộn cho tự động chọn và đặt; tùy chỉnh số pin & các tùy chọn mạ sẵn cho các dự án OEM
Ưu điểm sản phẩm
- Thay thế trực tiếp: 1: 1 dấu chân tương thích với Molex 51146, không cần thiết kế lại PCB, rút ngắn chu kỳ dự án & rủi ro di chuyển BOM
- Tiếp xúc bằng vàng hoàn toàn: So với phiên bản bọc thép tiêu chuẩn, hiệu suất tốt hơn cho độ ẩm cao, dễ rung động, ứng dụng tuổi thọ dài, rủi ro kết nối gián đoạn thấp hơn
- Tương thích với sản xuất: Định dạng đệm SMD tối ưu, máy mang băng và cuộn ổn định, năng suất chọn và đặt cao cho sản xuất hàng loạt
- Tùy chỉnh linh hoạt: Hỗ trợ số pin tùy chỉnh, độ dày mạ, bao bì đặc biệt cho các dự án OEM / ODM
- Phương pháp thay thế tối ưu hóa chi phí: Chuỗi cung ứng trong nước ổn định, thời gian giao hàng ngắn hơn so với các bộ phận gốc nhập khẩu, tổng chi phí cạnh tranh cho các đơn đặt hàng khối lượng trung bình và cao
Ứng dụng
- Điện tử tiêu dùng: Các thiết bị gia dụng nhỏ, thiết bị đeo, bảng điều khiển thông minh, thiết bị di động
- Mô-đun hiển thị & cảm ứng: LCD / OLED hiển thị kết nối tín hiệu nội bộ, mô-đun màn hình cảm ứng
- Kiểm soát công nghiệp: Cảm biến nhỏ, bộ điều khiển nhỏ, thiết bị an ninh và báo động
- Thiết bị y tế: Thiết bị y tế di động (chỉ kết nối cấp tín hiệu)
- IoT & phần cứng thông minh: các nút cảm biến thông minh, mô-đun truyền thông thu nhỏ
Hướng dẫn lựa chọn khách hàng
- Lựa chọn số pin: Xác nhận các kênh tín hiệu/năng lượng thực tế; chọn 2‐20P theo đó. Tránh số pin quá kỹ thuật để tiết kiệm không gian PCB.
- Lựa chọn mạ: Chọn phiên bản bọc vàng đầy đủ cho độ ẩm cao, rung động, yêu cầu tuổi thọ dài; Tin-bọc thay thế có sẵn cho các dự án mục đích chung chi phí nhạy cảm.
- Thiết kế PCB: Thực hiện theo bố trí pad được khuyến cáo của WT125JW (tương tự như dấu chân Molex 51146).
- Lời nhắc nhở giao phối: Sử dụng khớp lắp ráp & crimp đầu cuối tương thích với 51146 series; áp dụng AWG 28-32 wire gauge.
- Hội đồng: Phải sử dụng băng và cuộn cho SMT tự động; lắp ráp bằng tay chỉ được phép cho nguyên mẫu lô nhỏ.
- Pháo hàn: Tiếp tục nghiêm ngặt đường cong nhiệt độ tái dòng không có chì; tránh tái dòng nhiệt độ cao lặp đi lặp lại.
Câu hỏi thường gặp
1. Q: Bạn có một danh mục? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn?
A: Vâng, bạn có thể liên hệ với chúng tôi trực tuyến hoặc gửi email để nhận danh mục.
2. Q: Tôi không thể tìm thấy sản phẩm trong cata của bạnLogue, anh làm sản phẩm này cho tôi được không?
A: Danh mục của chúng tôi cho thấy hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết sản phẩm bạn cần, và số lượng bạn muốn. Nếu chúng tôi không có nó, chúng tôi cũng có thể thiết kế và làm một khuôn mới để sản xuất nó.Để bạn tham khảo, làm cho một khuôn thông thường sẽ mất khoảng 35-45 ngày.
3. Q: Bạn có thể cung cấp một mẫu?
A: Vâng, chúng tôi cung cấp 5-10pcs của kết nối miễn phí mẫu để thử nghiệm. Nhưng bạn phải trả cho chi phí vận chuyển
4Hỏi: Thời gian giao hàng của anh thế nào?
A: Hàng tồn kho được giao trong vòng 1 ngày; hàng tùy chỉnh được giao trong vòng 5-7 ngày
5. Q: Làm thế nào để vận chuyển đơn đặt hàng của tôi?
A: Đối với các gói nhỏ, hãy gửi chúng bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói lớn, chúng tôi có thể gửi chúng bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng hộp xuất khẩu tiêu chuẩn.Chúng tôi chịu trách nhiệm cho bất kỳ thiệt hại sản phẩm gây ra trong quá trình giao hàng.
6. Q: Bạn chấp nhận loại thanh toán nào? Tôi có thể trả RMB không?
A: Chúng tôi chấp nhận T / T ((Transfer wire), Western Union, và PayPal. Xin đảm bảo rằng chúng tôi có thể nhận được cùng một số tiền như hóa đơn. Và bạn có thể thanh toán bằng nhân dân tệ. Không có vấn đề.
7. Q: Làm thế nào về kiểm soát chất lượng của công ty của bạn
A: Tiếp tục tuân thủ nghiêm ngặt ISO9001, IQC, OQC, IPQC, QA chiếm 10% bộ phận Chất lượng của chúng tôi. Tất cả sản phẩm của chúng tôi sẽ được kiểm tra bởi CCD.
8. Q: Tôi cần danh sách giá của tất cả các sản phẩm của bạn.
A: Chúng tôi không có danh sách giá của tất cả các sản phẩm của chúng tôi. Bởi vì chúng tôi có rất nhiều mặt hàng, nó là không thể làm cho tất cả các giá của họ trên một danh sách,và giá luôn thay đổi vì chi phí vật liệu và số lượngVà bạn có thể cung cấp cho chúng tôi một danh sách của tất cả các mặt hàng bạn cần; chúng tôi sẽ xác nhận một cách cẩn thận một và cung cấp cho bạn một thông số kỹ thuật và danh sách giá
9. Q: Bạn có thể làm sản phẩm tùy chỉnh và đóng gói tùy chỉnh?
A: Có. Chúng tôi đã thực hiện rất nhiều tùy chỉnh
về đóng gói tùy chỉnh, không có vấn đề cho chúng tôi đặt logo của bạn hoặc thông tin khác trên gói.Chỉ cần chỉ ra rằng nó gây ra chi phí bổ sung.
10Q: Bạn có chứng chỉ gì?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vv
