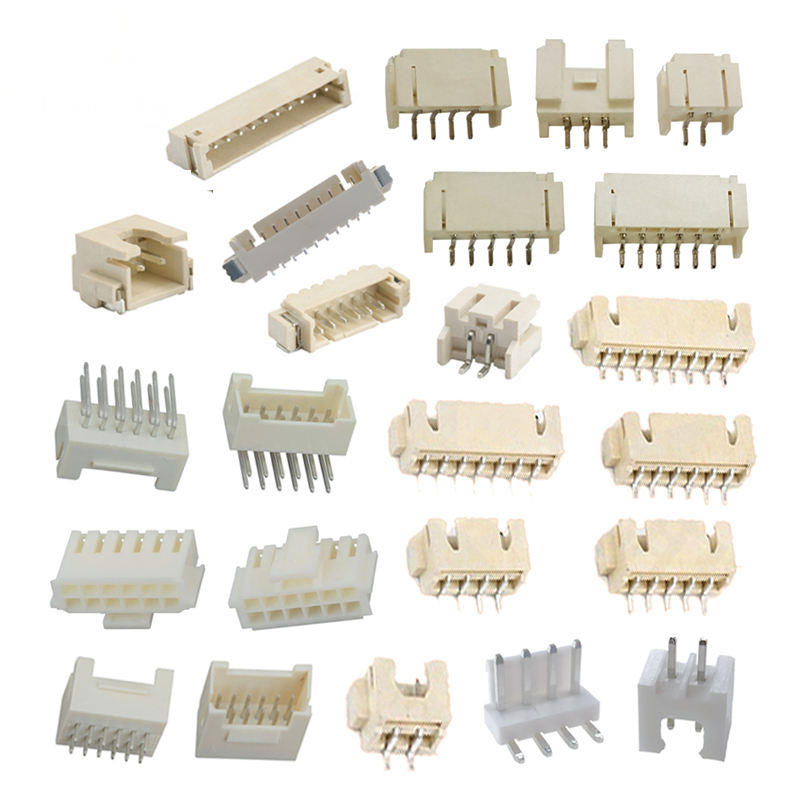

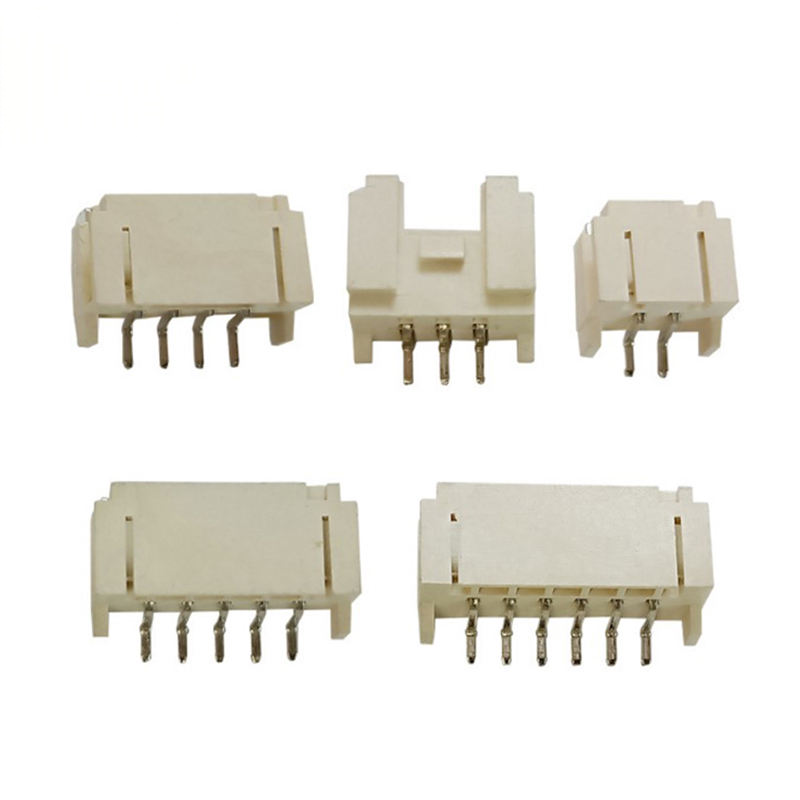

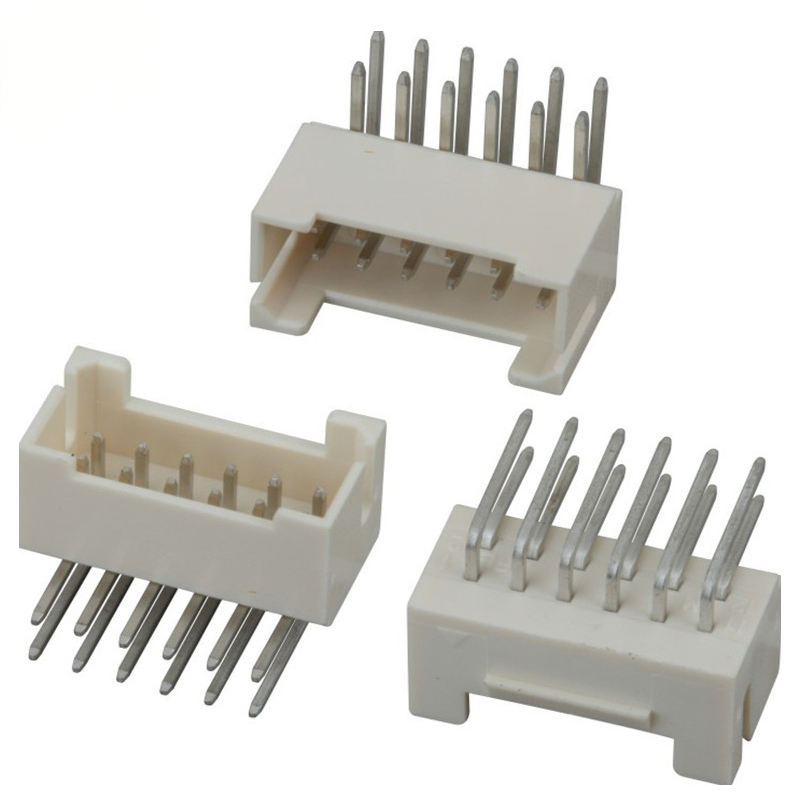

Vỏ đầu nối đực chân cắm thẳng và góc vuông cho dây-bo mạch tương thích JST 1.25mm / XH 2.54mm / PH 2.0 | Đầu nối PCB 2510
Điểm nổi bật của sản phẩm
- Nền tảng đa bước ren: 1.25 mm / PH2.0 mm / XH2.54 mm / 2510 2.54 mm, tương thích hoàn toàn với các tiêu chuẩn footprint của JST
- Hai tùy chọn lắp đặt: Đầu nối chân cắm đực thẳng (Straight) & góc vuông (R/A 90°), THT xuyên lỗ cho lắp ráp PCB tiêu chuẩn
- Hệ thống đầu nối bấm hoàn chỉnh: đầu nối PCB + vỏ nhựa + đầu cốt bấm, số chân 2‑20P hàng đơn
- Tuân thủ RoHS & REACH; vật liệu cách điện UL94‑V‑0; chân tiếp xúc đồng phosphor mạ thiếc cho tín hiệu & truyền tải điện ổn định
- Tối ưu hóa cho sản xuất hàng loạt: hiệu suất bấm ổn định, kết nối lực cắm thấp, chi phí cạnh tranh so với các bộ phận thương hiệu gốc
Thông số kỹ thuật
Thông số cơ khí chung
| Mục |
Thông số kỹ thuật |
| Bước ren khả dụng |
1.25 mm / PH2.0 mm / XH2.54 mm / 2510‑2.54 mm |
| Số chân |
2‑20 vị trí, hàng đơn |
| Loại lắp đặt |
Thẳng (Straight 180°), Góc vuông (R/A 90°), THT xuyên lỗ |
| Chu kỳ kết nối |
Tối thiểu 300 chu kỳ |
| Dây áp dụng AWG |
AWG#30‑#22 (tùy thuộc vào biến thể bước ren) |
| Hỗ trợ độ dày PCB |
PCB tiêu chuẩn 1.6 mm |
| Cấu trúc khóa |
Khóa dương ma sát |
Đặc tính vật liệu & điện
| Mục |
Thông số kỹ thuật |
| Vật liệu chân tiếp xúc |
Đồng phosphor |
| Mạ chân tiếp xúc |
Mạ thiếc mờ tiêu chuẩn; tùy chọn mạ vàng flash |
| Vật liệu cách điện vỏ |
PA66, cấp chống cháy UL94‑V‑0 |
| Dòng điện định mức (mỗi chân) |
1.0A‑3.0A tùy thuộc vào biến thể bước ren; giảm dòng ở nhiệt độ môi trường cao |
| Điện áp định mức |
250V AC/DC |
| Điện trở tiếp xúc ban đầu |
≤10 mΩ |
| Điện trở cách điện |
≥1000 MΩ |
| Điện áp chịu đựng |
1000V AC / 1 phút, không bị đánh thủng |
Hướng dẫn môi trường & hàn
| Mục |
Thông số kỹ thuật |
| Nhiệt độ hoạt động |
‑25℃ ~ +85℃ (bao gồm nhiệt độ tăng dòng) |
| Quy trình hàn |
Hàn sóng cho đầu nối THT; hàn xuyên lỗ tiêu chuẩn |
| Nhiệt độ & thời gian hàn đề xuất |
Tối đa 260 °C, nhúng chân ≤5 giây |
| Tuân thủ |
RoHS 2.0, REACH |
| Điều kiện bảo quản |
Trong nhà khô ráo, tránh khí ăn mòn, ‑10℃ ~ +40℃ |
Tính năng sản phẩm
- Hai hướng: thẳng đứng để đi dây từ trên xuống; góc vuông R/A để định tuyến cáp từ bên cạnh, mang lại sự linh hoạt trong bố trí PCB
- Hàng đơn 2‑20 vị trí, dung sai bước ren nhất quán ±0.05 mm, đảm bảo kết nối chính xác và tránh hư hỏng do cắm sai
- Chân tiếp xúc đồng phosphor với mạ thiếc; tùy chọn mạ vàng flash cho các dự án yêu cầu chu kỳ kết nối cao / môi trường ăn mòn
- Vỏ vật liệu PA66 UL94‑V‑0, chống lão hóa, chịu nhiệt tốt cho quy trình hàn reflow & hàn sóng
- Thiết kế khóa chốt dương ma sát trên vỏ, cải thiện hiệu suất chống tuột dưới điều kiện rung động vừa phải
- Giải pháp đầu cuối bấm hoàn chỉnh: đầu cốt & vỏ tương thích được cung cấp cùng nhau; hoạt động với dụng cụ bấm tiêu chuẩn công nghiệp
- Tương thích cơ học hoàn toàn với footprint kiểu JST; không cần sửa đổi footprint PCB cho các dự án thay thế
- Kiểm soát chất lượng nghiêm ngặt đầu vào & đầu ra: kiểm tra kích thước, điện trở tiếp xúc, kiểm tra độ bền điện môi cho mỗi lô
Ưu điểm sản phẩm
- Nguồn cung cấp đa bước ren một điểm dừng: bao gồm các thông số kỹ thuật dây-bo mạch phổ biến 1.25 / 2.0 / 2.54 mm, giảm khối lượng quản lý BOM đa nhà cung cấp của bạn
- Linh hoạt bố trí: các tùy chọn đầu nối thẳng đứng & góc vuông thích ứng với không gian vỏ hẹp, tránh xung đột định tuyến cáp trên PCB nhỏ gọn
- Giải pháp thay thế tiết kiệm chi phí, tương thích hoàn toàn: tương thích cơ học với kiểu JST, rút ngắn thời gian chờ và giảm chi phí linh kiện mà không cần thiết kế lại bố cục PCB
- Thân thiện với sản xuất hàng loạt: chất lượng đầu cốt bấm ổn định, tương thích với thiết bị bấm tiêu chuẩn; tỷ lệ lỗi thấp cho xưởng dây nịt
- Lựa chọn mạ hai cấp độ: mạ thiếc cho các dự án nhạy cảm về chi phí thông thường; mạ vàng flash cho thiết bị rung động cao / chu kỳ kết nối cao
- Phạm vi kiểm soát chất lượng đầy đủ: có sẵn tài liệu chứng nhận kích thước cơ khí, hiệu suất điện, vật liệu để khách hàng kiểm tra
Ứng dụng
- Điện tử tiêu dùng: thiết bị gia dụng, mô-đun nhà thông minh, dây nối bên trong quạt & động cơ, bảng mạch điều khiển LED
- Phần cứng IoT & nhúng: mô-đun cảm biến, kết nối bên trong bộ pin, bảng điều khiển
- Thiết bị công nghiệp: bộ điều khiển công nghiệp nhỏ, thiết bị kiểm tra, kết nối tín hiệu-nguồn bên trong thiết bị đo
- Máy in 3D & thiết bị RC, phần cứng tự động hóa văn phòng, dây nối bên trong thiết bị y tế không quan trọng
Câu hỏi thường gặp
1. Hỏi: Quý công ty có danh mục sản phẩm không? Quý công ty có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của quý công ty không?
Đáp: Có, bạn có thể liên hệ với chúng tôi trực tuyến hoặc gửi Email để nhận danh mục.
2. Hỏi: Tôi không tìm thấy sản phẩm trong danh mục của quý công ty, quý công ty có thể sản xuất sản phẩm này cho tôi không? Đáp: Danh mục của chúng tôi hiển thị hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết bạn cần sản phẩm gì và số lượng bạn muốn. Nếu chúng tôi không có, chúng tôi cũng có thể thiết kế và tạo khuôn mới để sản xuất. Để bạn tham khảo, việc tạo một khuôn thông thường sẽ mất khoảng 35-45 ngày.
3. Hỏi: Quý công ty có thể cung cấp mẫu không? Các mẫu này có miễn phí không?
Đáp: Có, chúng tôi cung cấp 5-10 chiếc mẫu đầu nối miễn phí để thử nghiệm. Nhưng bạn phải trả chi phí vận chuyển.
4. Hỏi: Thời gian giao hàng của quý công ty thì sao?
Đáp: Hàng có sẵn được giao trong vòng 1 ngày; hàng đặt làm riêng được giao trong vòng 5-7 ngày.
5. Hỏi: Làm thế nào để vận chuyển đơn hàng của tôi?
Đáp: Đối với các gói hàng nhỏ, gửi bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói hàng lớn, chúng tôi có thể gửi bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng thùng carton xuất khẩu tiêu chuẩn. Chúng tôi chịu trách nhiệm về bất kỳ hư hỏng sản phẩm nào xảy ra trong quá trình giao hàng.
6. Hỏi: Quý công ty chấp nhận loại thanh toán nào? Tôi có thể thanh toán bằng RMB không?
Đáp: Chúng tôi chấp nhận T/T (chuyển khoản ngân hàng), Western Union và PayPal. Vui lòng đảm bảo rằng chúng tôi nhận được số tiền tương đương với Hóa đơn. Và bạn có thể thanh toán bằng RMB. Không có vấn đề gì.
7. Hỏi: Kiểm soát chất lượng của công ty quý công ty thì sao?
Đáp: Tuân thủ nghiêm ngặt ISO9001, IQC, OQC, IPQC, QA chiếm 10% bộ phận Chất lượng của chúng tôi. Tất cả các sản phẩm của chúng tôi sẽ được kiểm tra bằng CCD.
8. Hỏi: Tôi cần danh sách giá tất cả các sản phẩm của quý công ty. Quý công ty có danh sách giá không?
Đáp: Chúng tôi không có danh sách giá cho tất cả các sản phẩm của mình. Vì chúng tôi có quá nhiều mặt hàng, nên không thể đưa tất cả giá của chúng vào danh sách, và giá luôn thay đổi do chi phí vật liệu và số lượng. Và bạn có thể cung cấp cho chúng tôi danh sách tất cả các mặt hàng bạn cần; chúng tôi sẽ kiểm tra cẩn thận từng cái một và cung cấp cho bạn danh sách thông số kỹ thuật và giá cả.
9. Hỏi: Quý công ty có thể sản xuất sản phẩm tùy chỉnh và đóng gói tùy chỉnh không?
Đáp: Có. Chúng tôi đã sản xuất nhiều sản phẩm tùy chỉnh cho khách hàng của chúng tôi trước đây (chủ yếu là dây nịt). Về đóng gói tùy chỉnh, không có vấn đề gì vì chúng tôi có thể đặt logo hoặc thông tin khác của bạn trên bao bì. Chỉ cần lưu ý rằng điều này phát sinh thêm chi phí.
10. Hỏi: Quý công ty có những chứng nhận nào?
Đáp: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, v.v.
