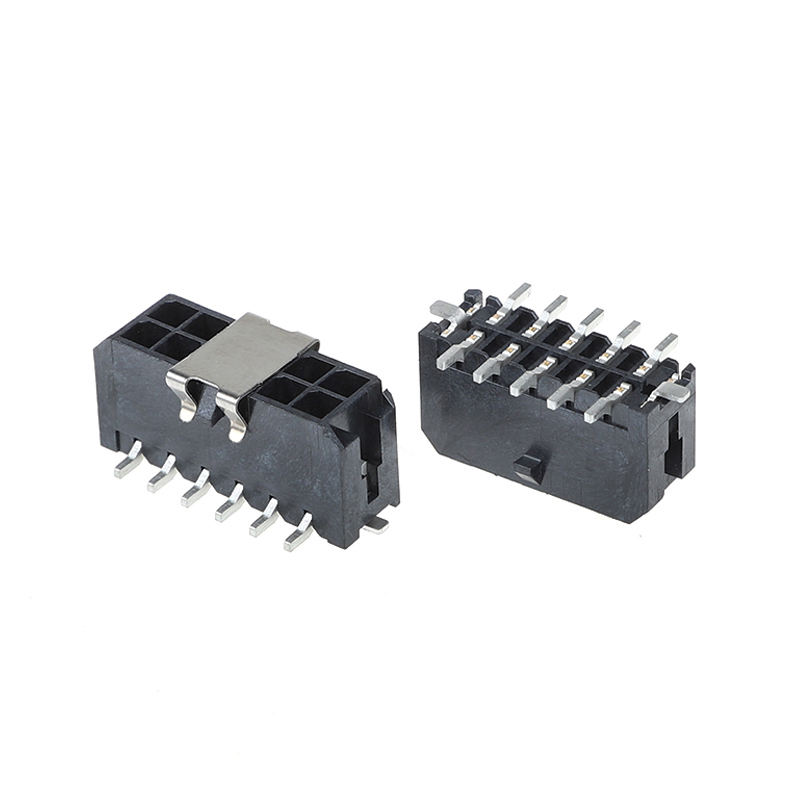

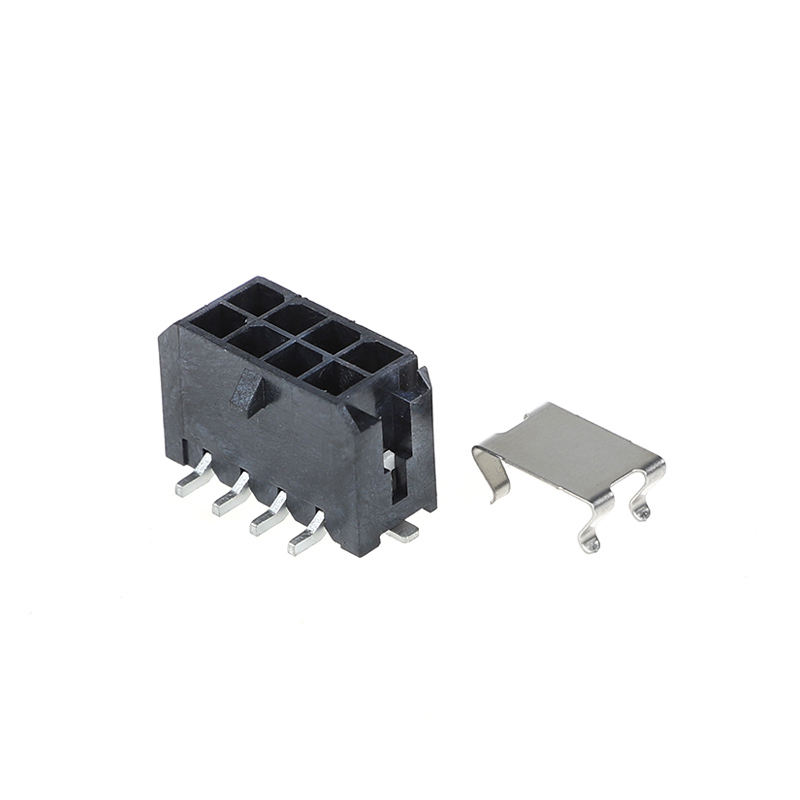

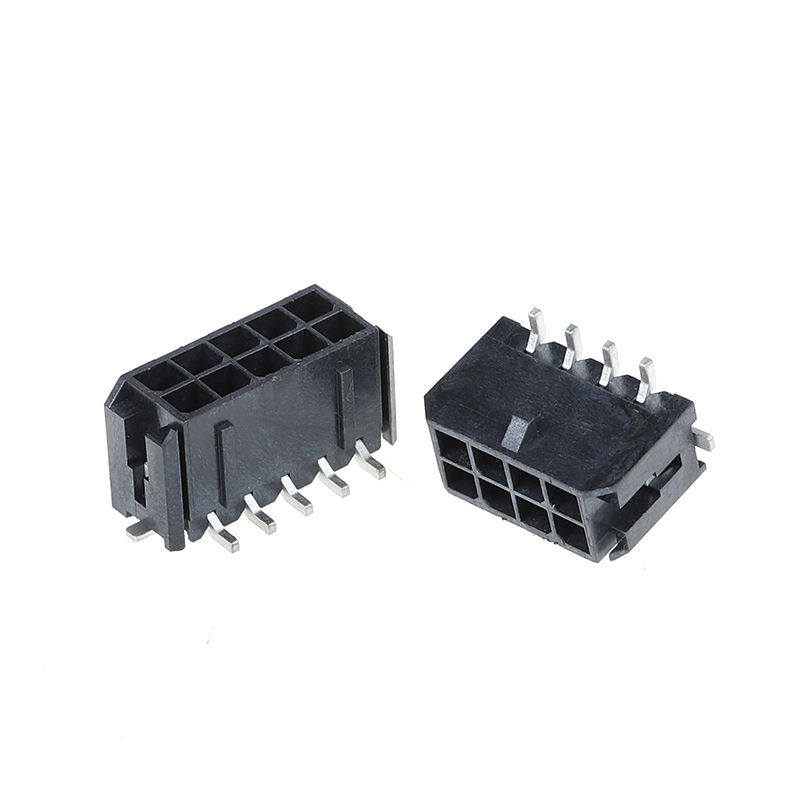

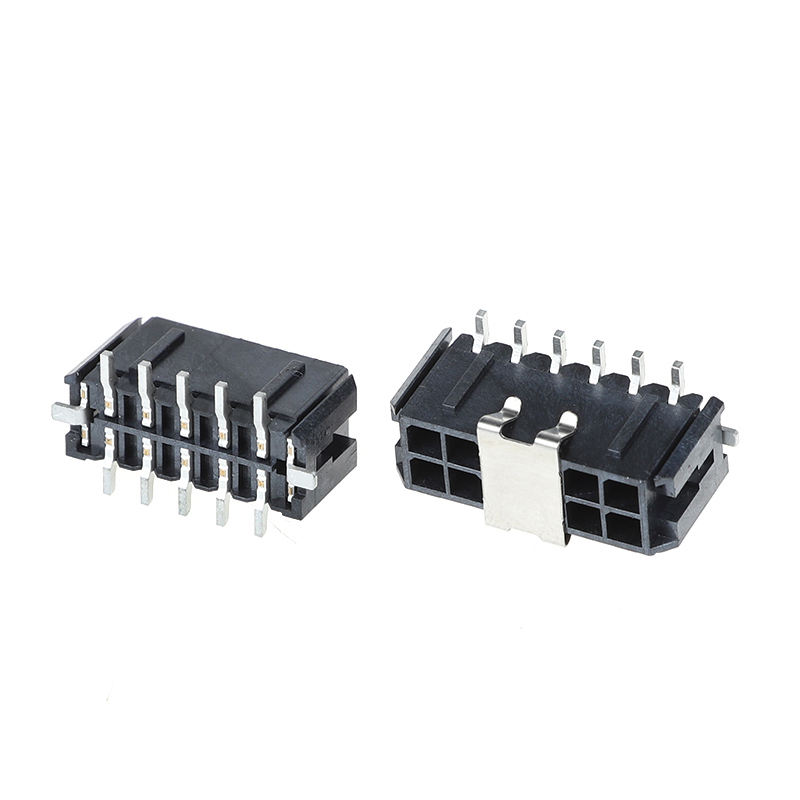

Đầu nối ô tô 5557 chân cắm thẳng hàng kép MX3.0mm, thay thế cho MOLEX43045 4P-24P
Điểm nổi bật của sản phẩm
Đầu nối PCB thẳng hàng kép 3.0mm, cấp công nghiệp & ô tô, thay thế trực tiếp cho dòng Molex 43045
- Bước răng: 3.0mm, loại dán thẳng hàng kép, dải: 4P đến 24P
- Vỏ chống cháy UL94V-0, không chứa Halogen, đáp ứng yêu cầu khói thấp trong công nghiệp & ô tô
- Thiết kế khóa snap tối ưu: chống rung, ngăn ngừa ngắt kết nối ngoài ý muốn dưới tác động sốc & rung động khắc nghiệt
- Bộ kết nối hoàn chỉnh: cung cấp vỏ + đầu cos bấm cùng nhau để mua sắm một điểm dừng
- Gắn SMT thẳng đứng, diện tích nhỏ gọn, tiết kiệm không gian bo mạch PCB
Thông số kỹ thuật
| Mục |
Chi tiết |
| Hiệu suất điện |
Dòng điện định mức: 8A mỗi mạch
Điện áp định mức: 250V AC
Điện trở cách điện: ≥1000MΩ
Điện trở tiếp xúc: ≤20mΩ
Điện áp chịu đựng: 1500V AC/phút |
| Hiệu suất cơ khí |
Bước răng: 3.0mm, Hàng kép, SMT thẳng đứng
Số cực: 4P, 6P, 8P, 10P, 12P, 14P, 16P, 18P, 20P, 22P, 24P
Chu kỳ kết nối: ≥500 lần
Lực giữ: Snap tăng cường, chống ngắt kết nối dưới rung động |
| Vật liệu & Mạ |
Vỏ: PBT, UL94V-0, không chứa Halogen
Chất liệu đầu cos: Hợp kim đồng
Mạ: Mạ thiếc / Mạ vàng tùy chọn |
| Thông số môi trường |
Nhiệt độ hoạt động: -40℃ ~ +105℃
Tuân thủ cho môi trường khắc nghiệt trong ô tô & công nghiệp |
| Hướng dẫn hàn |
Tương thích hàn reflow SMT
Nhiệt độ đỉnh: tối đa 260℃, tối đa 10s
Gắn dán thẳng đứng cho PCB |
Tham chiếu chéo / Thay thế tương đương
Thay thế trực tiếp cho các thương hiệu nổi tiếng quốc tế, cùng footprint & chân cắm:
- MOLEX: dòng 43045 (header thẳng đứng 4P~24P)
- JST: dòng thẳng đứng kép 3.0mm tương đương
- AMP/TE: đầu nối PCB thẳng đứng kép bước 3.0mm tương thích
Lưu ý: Xác minh sơ đồ chân & kích thước cơ khí trước khi sản xuất hàng loạt.
Ưu điểm sản phẩm
- Khóa snap chống rung: giải quyết rủi ro ngắt kết nối ngoài ý muốn trong môi trường công nghiệp / xe cộ rung động
- Nhựa không chứa Halogen + UL94V-0: đáp ứng quy định an toàn cháy nổ & môi trường
- Cung cấp bộ đầy đủ: vỏ + đầu cos, không cần tìm kiếm riêng lẻ
- Cùng footprint PCB với Molex43045, thay thế trực tiếp mà không cần thiết kế lại PCB
- Kiểm soát kích thước nghiêm ngặt, hiệu suất SMT ổn định cho lắp ráp hàng loạt
Ứng dụng
✅ Điện tử ô tô: mô-đun điều khiển xe, chiếu sáng, dây cảm biến
✅ Thiết bị công nghiệp: PLC, bộ truyền động servo, bộ điều khiển công nghiệp
✅ Thiết bị gia dụng: bảng điều khiển gia dụng công suất cao
✅ Nguồn điện, hệ thống quản lý pin, thiết bị y tế & truyền thông
Phương pháp đóng gói
- Tiêu chuẩn: Đóng gói túi chống tĩnh điện
- Tùy chọn: Đóng gói hộp carton trắng / trung tính. Nhãn đóng gói tùy chỉnh & mã vạch có sẵn theo yêu cầu.
Phương thức thanh toán
EXW, FOB, CIF, CPT, T/T, L/C có sẵn
Thời gian giao hàng
- Mẫu: 3 ngày làm việc
- Đơn hàng số lượng lớn: 1-2 tuần
Chứng nhận nhà máy & Dịch vụ tùy chỉnh
- Chứng nhận: UL, RoHS, REACH, ISO9001
- MOQ: MOQ thấp cho các mặt hàng tiêu chuẩn
- Chính sách mẫu: Mẫu miễn phí có sẵn / Giao mẫu nhanh. Dịch vụ tùy chỉnh: Số lượng chân cắm tùy chỉnh, độ dày mạ, lắp ráp dây cáp, đóng gói & đánh dấu đặc biệt.
Hướng dẫn lựa chọn khách hàng
- Xác nhận số lượng cực: chọn 4P~24P dựa trên yêu cầu mạch của bạn
- Môi trường làm việc: Đối với sử dụng trong ô tô/công nghiệp có rung động mạnh, phiên bản thẳng đứng chống ngắt kết nối này được ưu tiên
- Kiểm tra nhiệt độ: Đảm bảo nhiệt độ hoạt động nằm trong khoảng -40℃~+105℃
- Lựa chọn mạ: Mạ thiếc cho sử dụng thông thường; mạ vàng cho các ứng dụng tín hiệu độ tin cậy cao
- Gợi ý tạo mẫu: Kiểm tra mẫu miễn phí trước khi xác nhận dự án số lượng lớn
- Khả năng tương thích: So sánh kích thước và định nghĩa chân cắm khi thay thế các bộ phận Molex/JST/TE
Câu hỏi thường gặp
1. Hỏi: Bạn có danh mục sản phẩm không? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn không?
A: Có, bạn có thể liên hệ với chúng tôi trực tuyến hoặc gửi Email để nhận danh mục.
2. Hỏi: Tôi không tìm thấy sản phẩm trong danh mục của bạn. Bạn có thể sản xuất sản phẩm này cho tôi không? A: Danh mục của chúng tôi hiển thị hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết bạn cần sản phẩm gì và bạn muốn bao nhiêu. Nếu chúng tôi không có, chúng tôi cũng có thể thiết kế và làm khuôn mới để sản xuất nó. Để bạn tham khảo, việc làm một khuôn thông thường sẽ mất khoảng 35-45 ngày.
3. Hỏi: Bạn có thể cung cấp mẫu không? Những mẫu này có miễn phí không?
A: Có, chúng tôi cung cấp 5-10 chiếc mẫu đầu nối miễn phí để thử nghiệm. Nhưng bạn phải trả chi phí vận chuyển
4. Hỏi: Còn thời gian giao hàng của bạn thì sao?
A: Hàng có sẵn được giao trong vòng 1 ngày; hàng tùy chỉnh được giao trong vòng 5-7 ngày
5. Hỏi: Làm thế nào để vận chuyển đơn hàng của tôi?
A: Đối với các gói hàng nhỏ, hãy gửi chúng bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói hàng lớn, chúng tôi có thể gửi chúng bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng các thùng carton xuất khẩu tiêu chuẩn. Chúng tôi chịu trách nhiệm về bất kỳ hư hỏng sản phẩm nào xảy ra trong quá trình giao hàng.
6. Hỏi: Bạn chấp nhận loại thanh toán nào? Tôi có thể thanh toán bằng RMB không?
A: Chúng tôi chấp nhận T/T (Chuyển khoản ngân hàng), Western Union và PayPal. Vui lòng đảm bảo rằng chúng tôi có thể nhận được số tiền tương đương với Hóa đơn. Và bạn có thể thanh toán bằng RMB. Không vấn đề gì.
7. Hỏi: Còn việc kiểm soát chất lượng của công ty bạn thì sao?
A: Tuân thủ nghiêm ngặt ISO9001. IQC, OQC, IPQC và QA chiếm 10% nhân viên của chúng tôi. Tất cả các sản phẩm của chúng tôi sẽ được kiểm tra bằng CCD.
8. Hỏi: Tôi cần danh sách giá tất cả các sản phẩm của bạn. Bạn có danh sách giá không?
A: Chúng tôi không có danh sách giá cho tất cả các sản phẩm của mình. Bởi vì chúng tôi có quá nhiều mặt hàng, không thể liệt kê tất cả các mức giá, và giá cả thay đổi dựa trên chi phí vật liệu và số lượng. Và bạn có thể cung cấp cho chúng tôi một danh sách tất cả các mặt hàng bạn cần; chúng tôi sẽ kiểm tra cẩn thận từng cái một và cung cấp cho bạn bảng thông số kỹ thuật và giá cả
9. Hỏi: Bạn có thể sản xuất sản phẩm tùy chỉnh và đóng gói tùy chỉnh không?
A: Có. Chúng tôi đã sản xuất nhiều sản phẩm tùy chỉnh cho khách hàng của chúng tôi trước đây (chủ yếu là dây cáp). Về đóng gói tùy chỉnh, không có vấn đề gì; chúng tôi có thể đặt logo hoặc thông tin khác của bạn trên bao bì. Chỉ cần lưu ý rằng điều này phát sinh thêm chi phí.
10. Hỏi: Bạn có những chứng nhận nào?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, v.v.
