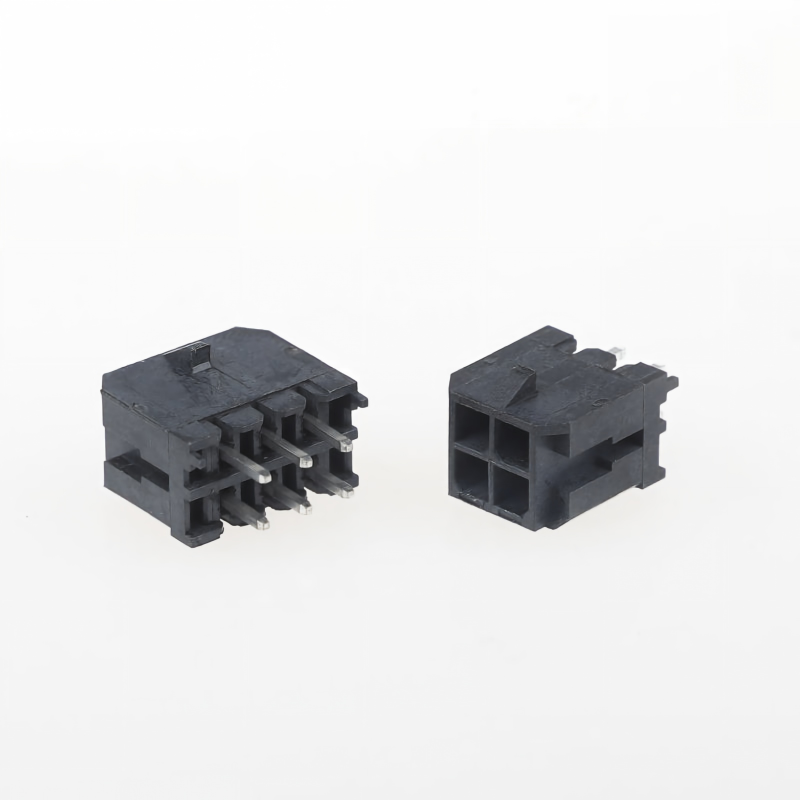

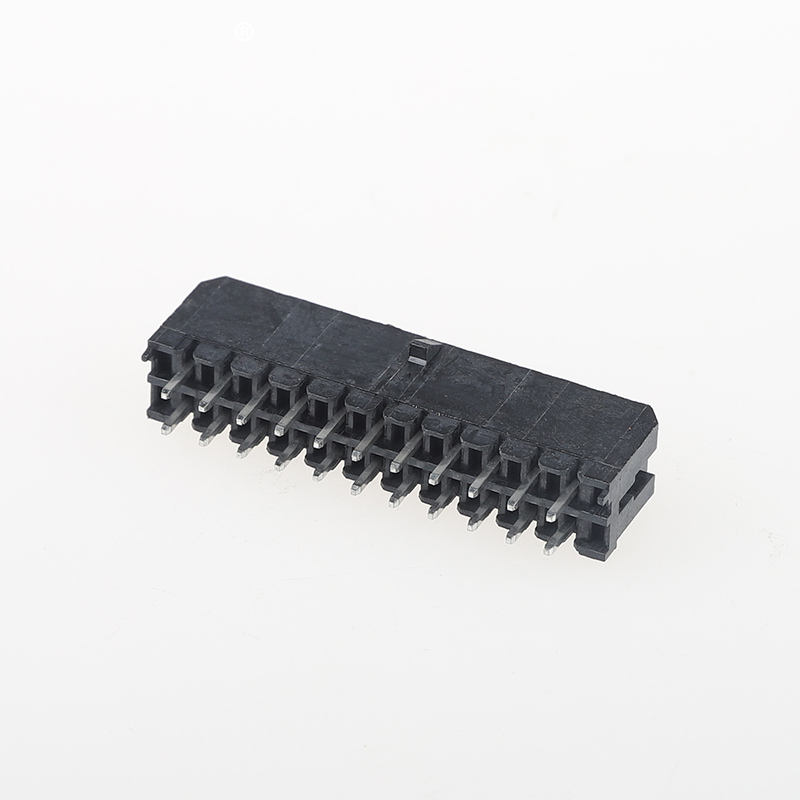

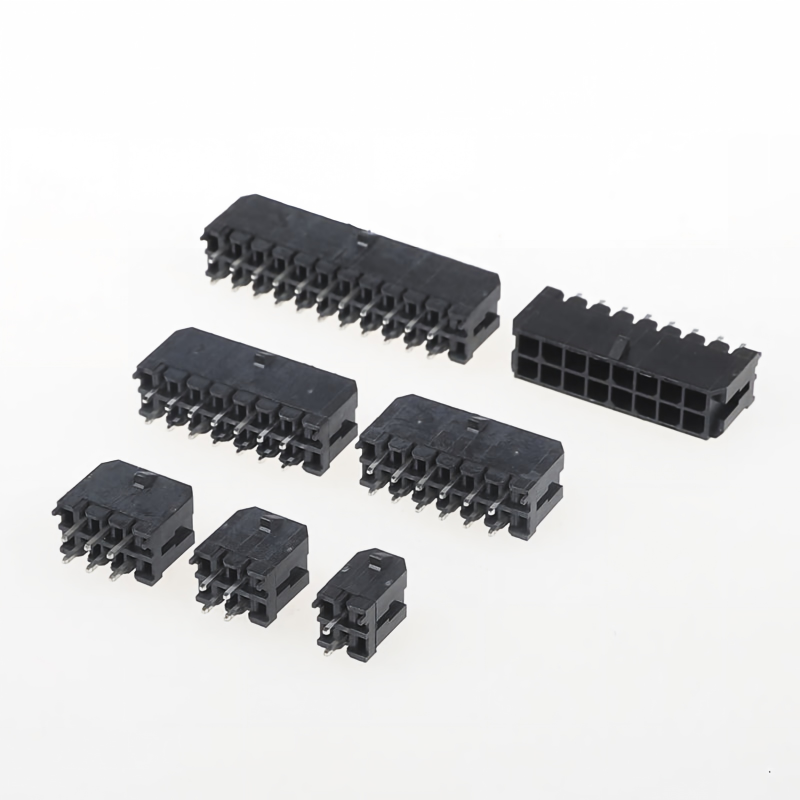

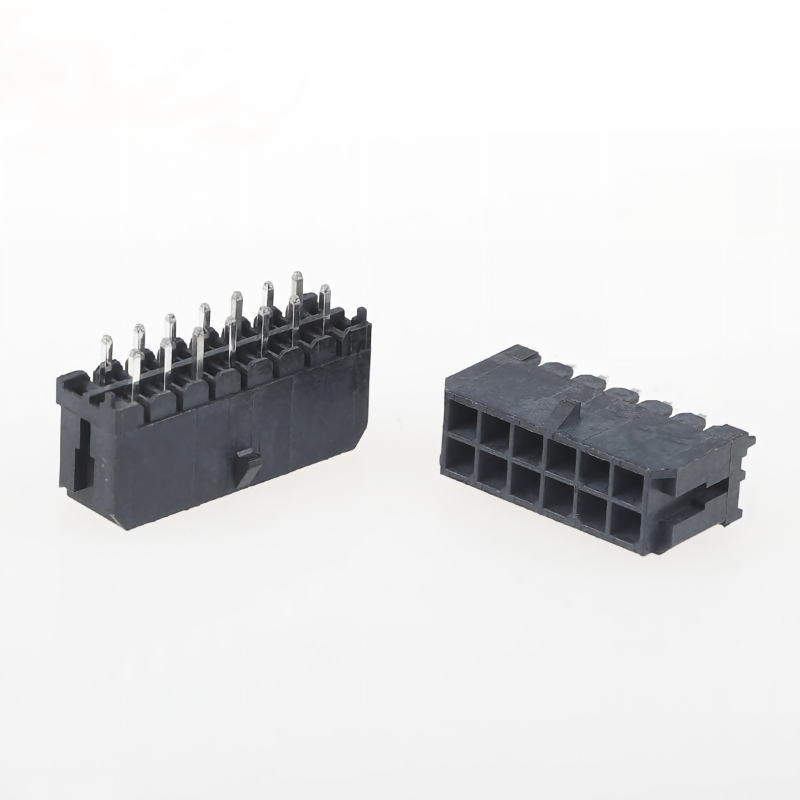

MX 3.0mm Pitch Connector Khóa đôi hàng với đầu nối dây nối dây thẳng
Điểm nổi bật của sản phẩm
- Thiết kế khóa khóa tích cực: Chống kết nối, mang lại tiếng click có thể nghe được và xúc giác sau khi kết nối hoàn toàn, tránh rơi đầu nối khi rung liên tục cho các ứng dụng công nghiệp và xe cộ
- Vật liệu nhà ở: Chất chống cháy UL94V-0, không chứa halogen, tuân thủ RoHS & REACH
- Cung cấp trọn bộ: Được bán dưới dạng bộ sản phẩm hoàn chỉnh bao gồm vỏ + thiết bị đầu cuối uốn, không gặp rắc rối về nguồn cung ứng riêng biệt
- Hàng kép, khoảng cách 3,0mm, đầu chốt xuyên lỗ thẳng, cấu trúc chống cắm nhầm phân cực
- Phạm vi nhiệt độ rộng, điện trở tiếp xúc ổn định để truyền tải điện và tín hiệu
Thông số kỹ thuật
| Loại |
Mục |
tham số |
| Hiệu suất điện |
Xếp hạng hiện tại |
Tối đa 10A mỗi pin |
| Điện áp định mức |
600V AC/DC |
| Điện trở tiếp xúc |
10mΩ |
| Điện trở cách điện |
≥5000MΩ |
| Chịu được điện áp |
1500V AC trong 1 phút |
| Hiệu suất cơ khí |
Sân bóng đá |
3.0mm, hàng đôi |
| Chu kỳ giao phối |
≥500 lần |
| Chống rung |
10 ~ 2000Hz, không ngắt kết nối và không kết nối |
| Cấu trúc khóa |
Khóa khóa tích cực, phân cực |
| Vật liệu & Mạ |
Nhà ở |
Nylon66, UL94V-0, Không chứa halogen |
| Vật liệu đầu cuối |
Hợp kim đồng |
| mạ |
Mạ thiếc (Mạ vàng tùy chọn) |
| Môi trường |
Nhiệt độ hoạt động |
-40oC ~ +105oC |
| Sự tuân thủ |
RoHS 2.0, TIẾP CẬN |
| Hướng dẫn hàn |
Phương pháp hàn |
Hàn sóng xuyên lỗ/hàn tay |
| Nhiệt độ và thời gian hàn |
Tối đa 260oC, 5 giây |
| Phạm vi dây |
18~24AWG |
Tham khảo chéo / Thay thế thay thế
Thay thế trực tiếp cho dòng đầu nối nổi tiếng toàn cầu, phân bổ chân và dấu chân giống nhau để tiết kiệm thiết kế lại PCB:
- Molex: Dòng Micro-Fit 3.0: 43020,43025,43030,43045
- JST: Dòng tương đương nối dây hai hàng có bước sóng 3,0mm
- AMP(TE): tương đương đầu nối nguồn nối dây hai hàng 3.0mm
Lưu ý: Kiểm tra số lượng chốt và kích thước cơ học trước khi sản xuất hàng loạt. Các mẫu có sẵn để xác nhận đầy đủ.
Ưu điểm sản phẩm
- Khóa khóa chống rung: Giải quyết vấn đề khó khăn của các kỹ sư: vô tình không kết nối dưới rung động công nghiệp/ô tô
- Nhựa UL94V-0 & không chứa halogen, đáp ứng các yêu cầu nghiêm ngặt về an toàn cháy nổ và môi trường cho thiết bị gia dụng và điều khiển công nghiệp
- Cung cấp gói lắp ráp đầy đủ: nhà ở + thiết bị đầu cuối cùng nhau, đơn giản hóa BOM và mua hàng
- Thiết bị đầu cuối hợp kim đồng ổn định với lớp mạ thiếc đáng tin cậy, điện trở tiếp xúc thấp, tuổi thọ dài
- Tương thích với Molex / JST / TE AMP, giảm chi phí thiết kế lại PCB
- Thời gian sản xuất hàng loạt và mẫu nhanh, tùy chỉnh linh hoạt
Ứng dụng
✅ Thiết bị tự động hóa công nghiệp, PLC, trình điều khiển servo
✅ Đồ gia dụng: Máy lạnh, máy nước nóng, máy giặt, nguồn điện
✅ Điều khiển nội thất ô tô, tín hiệu quản lý ắc quy & kết nối nguồn
✅ Module nguồn, bộ điều khiển LED, thiết bị y tế, đồng hồ thông minh
Phương pháp đóng gói
- Tiêu chuẩn: Đóng gói túi chống tĩnh điện
- Tùy chọn: Đóng gói hộp carton màu trắng / trung tính. Nhãn đóng gói tùy chỉnh và mã vạch có sẵn theo yêu cầu.
Phương thức thanh toán
EXW, FOB, CIF, CPT, T/T, L/C có sẵn
Thời gian dẫn
- Mẫu: 3 ngày làm việc
- Đặt hàng số lượng lớn: 1-2 tuần
Giấy chứng nhận nhà máy & Dịch vụ tùy chỉnh
- Chứng chỉ: UL, RoHS, REACH, ISO9001
- MOQ: MOQ thấp cho các mặt hàng tiêu chuẩn
- Chính sách mẫu: Mẫu miễn phí có sẵn/ Giao hàng mẫu nhanh chóng.Dịch vụ tùy chỉnh: Số lượng chốt tùy chỉnh, độ dày lớp mạ, lắp ráp dây cáp, đóng gói và đánh dấu đặc biệt.
Hướng dẫn lựa chọn khách hàng
- Xác nhận số lượng pin cần thiết: 22P lên đến 2tiêu chuẩn 12P; số lượng pin tùy chỉnh có sẵn
- Xác nhận thước dây và dòng điện làm việc tối đa
- Môi trường rung động nhiều: Phải sử dụng phiên bản có khóa để tránh không giao phối
- Dự án yêu cầu an toàn cháy nổ: Xác nhận phiên bản UL94V0 + Không chứa halogen
- Thay thế nhiều thương hiệu: Kiểm tra mẫu trước để kiểm tra giao phối trước khi sản xuất hàng loạt
- Hàn: Tuân theo giới hạn nhiệt độ hàn xuyên lỗ để tránh nóng chảy vỏ nhựa
Câu hỏi thường gặp
1. Hỏi: Bạn có danh mục sản phẩm không? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn?
Trả lời: Có, bạn có thể liên hệ trực tuyến với chúng tôi hoặc gửi Email để nhận danh mục.
2. Hỏi: Tôi không thể tìm thấy sản phẩm trong cata của bạnlogue. Bạn có thể làm sản phẩm này cho tôi được không?
Trả lời: Danh mục của chúng tôi hiển thị hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết bạn cần sản phẩm gì và bạn muốn bao nhiêu. Nếu không có, chúng ta cũng có thể thiết kế và chế tạo khuôn mới để sản xuất. Để bạn tham khảo, làm một khuôn thông thường sẽ mất khoảng 35-45 ngày.
3. Hỏi: Bạn có thể cung cấp mẫu không? Những mẫu này có miễn phí không?
Trả lời: Có, chúng tôi cung cấp 5-10 mẫu mẫu đầu nối miễn phí để thử nghiệm. Nhưng bạn phải trả chi phí vận chuyển
4. Hỏi: Còn thời gian giao hàng của bạn thì sao?
A: Hàng tồn kho được giao trong vòng 1 ngày; hàng hóa tùy chỉnh được giao trong vòng 5 - 7 ngày
5. Q: Làm thế nào để gửi đơn đặt hàng của tôi?
Trả lời: Đối với các gói hàng nhỏ, hãy gửi chúng bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói hàng lớn, chúng tôi có thể gửi chúng bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng thùng carton xuất khẩu tiêu chuẩn. Chúng tôi chịu trách nhiệm cho bất kỳ hư hỏng sản phẩm nào xảy ra trong quá trình giao hàng.
6. Hỏi: Bạn chấp nhận loại thanh toán nào? Tôi có thể trả RMB không?
Trả lời: Weaccept T/T (Chuyển khoản), Western Union và PayPal. Vui lòng đảm bảo rằng chúng tôi có thể nhận được số tiền tương tự như Hóa đơn. Và bạn có thể thanh toán bằng RMB. Không có gì.
7. Hỏi: Việc kiểm soát chất lượng của công ty bạn như thế nào?
A: Tuân thủ nghiêm ngặt ISO9001. IQC, OQC, IPQC và QA chiếm 10% nhân viên của chúng tôi. Tất cả các sản phẩm của chúng tôi sẽ được kiểm tra bằng CCD.
8. Hỏi: Tôi cần bảng giá của tất cả các sản phẩm của bạn. Bạn có bảng giá không?
Trả lời: Chúng tôi không có bảng giá cho tất cả các sản phẩm của mình. Vì chúng tôi có rất nhiều mặt hàng nên không thể liệt kê hết giá cả, giá cả thay đổi tùy theo chi phí nguyên vật liệu và số lượng. Và bạn có thể cung cấp cho chúng tôi danh sách tất cả các mặt hàng bạn cần; chúng tôi sẽ xác nhận cẩn thận từng cái một và cung cấp cho bạn thông số kỹ thuật và bảng giá
9. Hỏi: Bạn có thể tạo ra các sản phẩm tùy chỉnh và đóng gói tùy chỉnh không?
Đ: Vâng. Chúng tôi đã thực hiện rất nhiều tùy chỉnh
sản phẩm cho khách hàng của chúng tôi trước đây (chủ yếu là dây nịt). Về đóng gói tùy chỉnh, không có vấn đề gì; chúng tôi có thể đặt logo của bạn hoặc thông tin khác trên bao bì. Chỉ cần chỉ ra rằng nó phải chịu thêm chi phí.
10. Hỏi: Bạn có chứng chỉ gì?
Đáp: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, v.v.
