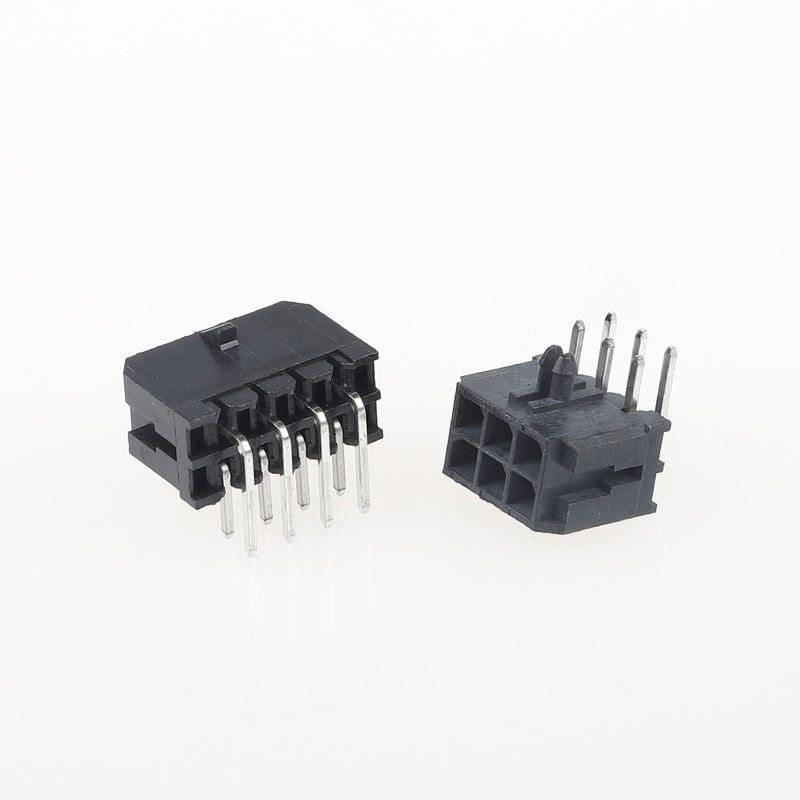

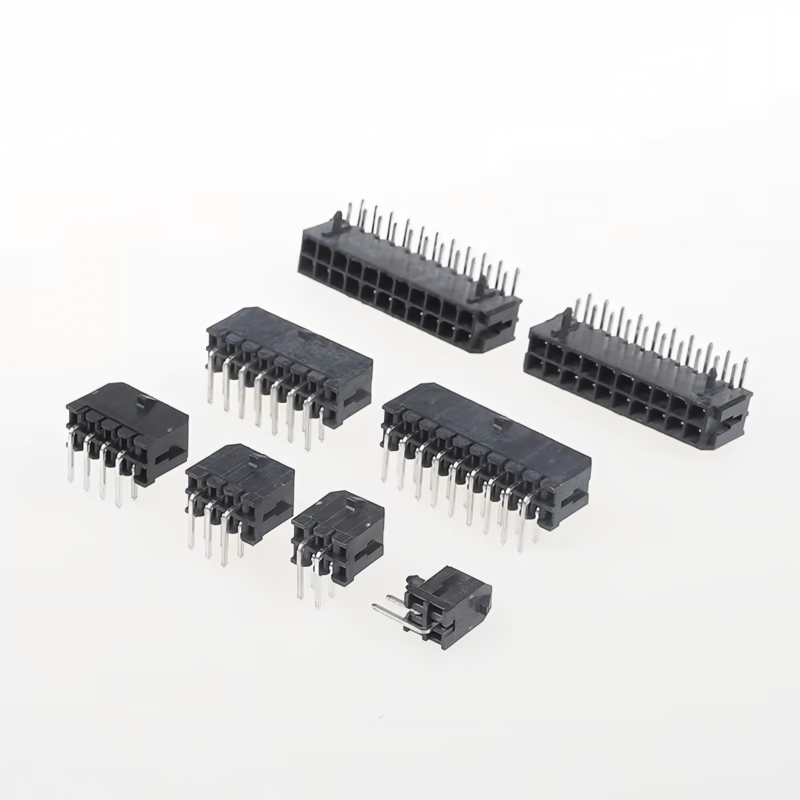

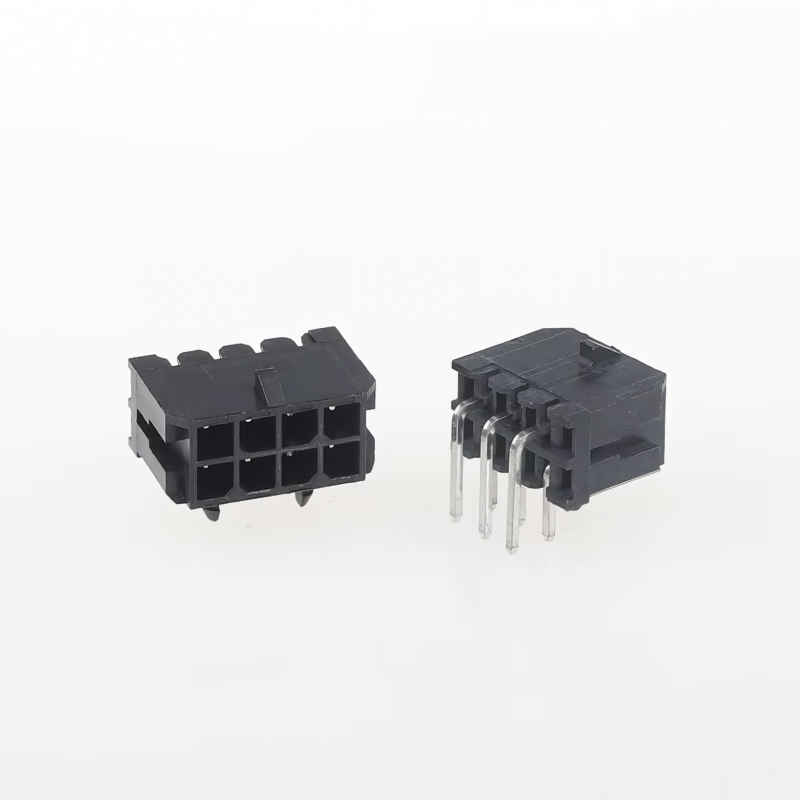

Đầu nối dây điện MX3.0 Pitch 3.0mm Đầu nối R/A SMD và Thiết bị đầu cuối Đầu nối bảng mạch PCB
Điểm nổi bật của sản phẩm
- Lớp ngọn lửa nhà ở: UL94V-0, Không chứa halogen, ít khói độc hại cho các dự án công nghiệp và thiết bị gia dụng
- Khóa Tích Cực Chống Rung: Thiết kế khóa nhanh được gia cố để ngăn ngừa tình trạng mất kết nối do rung động liên tục (rất quan trọng đối với môi trường công nghiệp và phụ kiện xe cộ)
- Hệ thống hoàn chỉnh: Bộ nguồn đầy đủ, bao gồm tấm wafer R/A SMD, vỏ phù hợp và đầu cuối uốn
- **Kích thước 3,0mm, Giá đỡ bề mặt góc phải, kết nối dây với bo mạch một hàng để truyền nguồn và tín hiệu
- Tuân thủ RoHS & REACH
Thông số kỹ thuật
| Mục |
tham số |
| Hiệu suất điện |
| Xếp hạng hiện tại |
5A mỗi chân |
| Điện áp định mức |
250V AC/DC |
| Điện trở tiếp xúc |
20mΩ |
| Điện trở cách điện |
≥1000MΩ |
| Chịu được điện áp |
1000V AC, 1 phút |
| Hiệu suất cơ khí |
| Chu kỳ giao phối |
≥300 lần |
| Duy trì không giao phối |
Cấu trúc khóa chống rơi, chịu được thử nghiệm rung |
| Máy đo dây |
AWG#20 ~ AWG#28 |
| Sân bóng đá |
3.0mm |
| Loại gắn kết |
Góc phải SMD |
| Vị trí |
Tùy chỉnh 2P ~ 24P |
| Vật liệu & Mạ |
| Nhà ở |
Nylon66, UL94V-0, Không chứa halogen, Đen |
| Vật liệu đầu cuối |
đồng phốt pho |
| mạ |
Mạ thiếc (Tiêu chuẩn); Mạ vàng tùy chọn cho tín hiệu có độ tin cậy cao |
| Hướng dẫn về Môi trường & Hàn |
| Nhiệt độ hoạt động |
-40oC ~ +105oC |
| Nhiệt độ Reflow của SMD |
Tối đa 260oC, tuân thủ tiêu chuẩn hàn IPC |
| Sự tuân thủ |
RoHS, REACH |
Tham khảo chéo / Thay thế thay thế
Đầu nối MX3.0 R/A SMD của chúng tôi có thể hoán đổi về mặt cơ học và điện với dòng sản phẩm này, một sự thay thế trực tiếp để giảm chi phí:
- Molex: Dòng Micro-Fit 3.0 (dòng 43640/43645/43650)
- JST: Dòng tương đương R/A nối dây với bo mạch bước 3,0 mm
- TE (AMP): Tương đương đầu nối SMD góc phải nối dây 3.0mm
Lưu ý: Vui lòng xác minh số lượng chân cắm và dấu chân PCB trước khi sản xuất hàng loạt.
Ưu điểm sản phẩm
- Khóa chống rung: Khóa tích cực tránh tình trạng ngắt kết nối ngẫu nhiên đối với thiết bị chuyển động và rung, giải quyết nguy cơ hỏng hóc do kết nối lỏng lẻo.
- Vỏ UL94V-0 không chứa halogen: An toàn cho các yêu cầu về an toàn cháy nổ trong điều khiển công nghiệp, thiết bị gia dụng và phụ kiện ô tô.
- Cung cấp đầy đủ BOM: Mua một lần: Tấm wafer SMD + vỏ + thiết bị đầu cuối uốn, không gặp rắc rối khi tìm nguồn cung ứng từ nhiều nhà cung cấp.
- Hàn SMD ổn định: Chân SMT được tối ưu hóa, khả năng hàn tốt, tỷ lệ bia mộ thấp trong quá trình lắp ráp PCB.
- Giải pháp thay thế hiệu quả về chi phí: Pin-to-pin tương thích với các thương hiệu quốc tế, giảm chi phí BOM mà không ảnh hưởng đến độ tin cậy.
Ứng dụng
✅ Tự động hóa công nghiệp, điều khiển servo, thiết bị ngoại vi PLC
✅ Đồ gia dụng: Máy lạnh, máy giặt, module nguồn điện
✅ Điện tử phụ trợ ô tô, đèn xe & dây cảm biến
✅ Truyền tải điện & tín hiệu cho robot, thiết bị y tế, hệ thống quản lý pin
Phương pháp đóng gói
- Tiêu chuẩn: Đóng gói túi chống tĩnh điện
- Tùy chọn: Đóng gói hộp carton màu trắng / trung tính. Nhãn đóng gói tùy chỉnh và mã vạch có sẵn theo yêu cầu.
Phương thức thanh toán
EXW, FOB, CIF, CPT, T/T, L/C có sẵn
Thời gian dẫn
- Mẫu: 3 ngày làm việc
- Đặt hàng số lượng lớn: 1-2 tuần
Giấy chứng nhận nhà máy & Dịch vụ tùy chỉnh
- Chứng chỉ: UL, RoHS, REACH, ISO9001
- MOQ: MOQ thấp cho các mặt hàng tiêu chuẩn
- Chính sách mẫu: Mẫu miễn phí có sẵn/ Giao hàng mẫu nhanh chóng.Dịch vụ tùy chỉnh: Số lượng chốt tùy chỉnh, độ dày lớp mạ, lắp ráp dây cáp, đóng gói và đánh dấu đặc biệt.
Hướng dẫn lựa chọn khách hàng
- Xác nhận số chân và yêu cầu dòng điện: Mạ thiếc cho mạch điện; Nên mạ vàng cho tín hiệu mức thấp.
- Kiểm tra nhiệt độ làm việc tối đa và mức độ rung của thiết bị của bạn; thiết kế khóa của chúng tôi được ưu tiên cho môi trường có độ rung cao.
- Dấu chân PCB: Sử dụng dấu chân PCB được cung cấp của chúng tôi để phù hợp với tấm bán dẫn R/A SMD của chúng tôi.
- Lựa chọn dây: AWG#20~#28, phù hợp với phạm vi uốn của đầu cuối.
- Nên thử nghiệm trước mẫu trước khi xác nhận dự án đại chúng.
Câu hỏi thường gặp
1. Hỏi: Bạn có danh mục sản phẩm không? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn?
Trả lời: Có, bạn có thể liên hệ trực tuyến với chúng tôi hoặc gửi Email để nhận danh mục.
2. Hỏi: Tôi không thể tìm thấy sản phẩm trong cata của bạnlogue. Bạn có thể làm sản phẩm này cho tôi được không?
Trả lời: Danh mục của chúng tôi hiển thị hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết bạn cần sản phẩm gì và bạn muốn bao nhiêu. Nếu không có, chúng ta cũng có thể thiết kế và chế tạo khuôn mới để sản xuất. Để bạn tham khảo, làm một khuôn thông thường sẽ mất khoảng 35-45 ngày.
3. Hỏi: Bạn có thể cung cấp mẫu không? Những mẫu này có miễn phí không?
Trả lời: Có, chúng tôi cung cấp 5-10 mẫu mẫu đầu nối miễn phí để thử nghiệm. Nhưng bạn phải trả chi phí vận chuyển
4. Hỏi: Còn thời gian giao hàng của bạn thì sao?
A: Hàng tồn kho được giao trong vòng 1 ngày; hàng hóa tùy chỉnh được giao trong vòng 5 - 7 ngày
5. Q: Làm thế nào để gửi đơn đặt hàng của tôi?
Trả lời: Đối với các gói hàng nhỏ, hãy gửi chúng bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói hàng lớn, chúng tôi có thể gửi chúng bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng thùng carton xuất khẩu tiêu chuẩn. Chúng tôi chịu trách nhiệm cho bất kỳ hư hỏng sản phẩm nào xảy ra trong quá trình giao hàng.
6. Hỏi: Bạn chấp nhận loại thanh toán nào? Tôi có thể trả RMB không?
Trả lời: Weaccept T/T (Chuyển khoản), Western Union và PayPal. Vui lòng đảm bảo rằng chúng tôi có thể nhận được số tiền tương tự như Hóa đơn. Và bạn có thể thanh toán bằng RMB. Không có gì.
7. Hỏi: Việc kiểm soát chất lượng của công ty bạn như thế nào?
A: Tuân thủ nghiêm ngặt ISO9001. IQC, OQC, IPQC và QA chiếm 10% nhân viên của chúng tôi. Tất cả các sản phẩm của chúng tôi sẽ được kiểm tra bằng CCD.
8. Hỏi: Tôi cần bảng giá của tất cả các sản phẩm của bạn. Bạn có bảng giá không?
Trả lời: Chúng tôi không có bảng giá cho tất cả các sản phẩm của mình. Vì chúng tôi có rất nhiều mặt hàng nên không thể liệt kê hết giá cả, giá cả thay đổi tùy theo chi phí nguyên vật liệu và số lượng. Và bạn có thể cung cấp cho chúng tôi danh sách tất cả các mặt hàng bạn cần; chúng tôi sẽ xác nhận cẩn thận từng cái một và cung cấp cho bạn thông số kỹ thuật và bảng giá
9. Hỏi: Bạn có thể tạo ra các sản phẩm tùy chỉnh và đóng gói tùy chỉnh không?
Đ: Vâng. Chúng tôi đã thực hiện rất nhiều tùy chỉnh
sản phẩm cho khách hàng của chúng tôi trước đây (chủ yếu là dây nịt). Về đóng gói tùy chỉnh, không có vấn đề gì; chúng tôi có thể đặt logo của bạn hoặc thông tin khác trên bao bì. Chỉ cần chỉ ra rằng nó phải chịu thêm chi phí.
10. Hỏi: Bạn có chứng chỉ gì?
Đáp: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, v.v.
