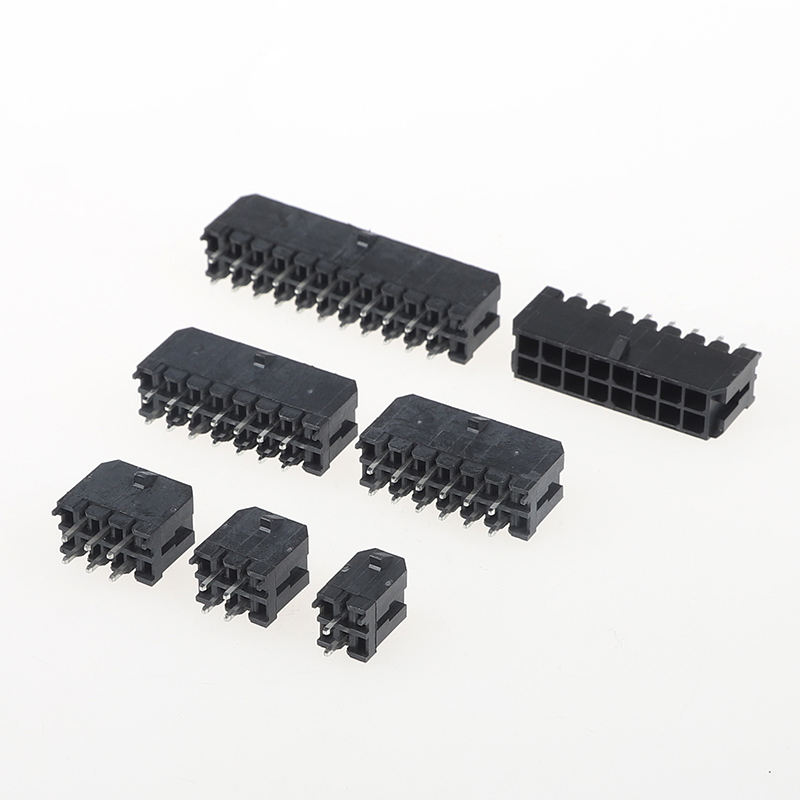

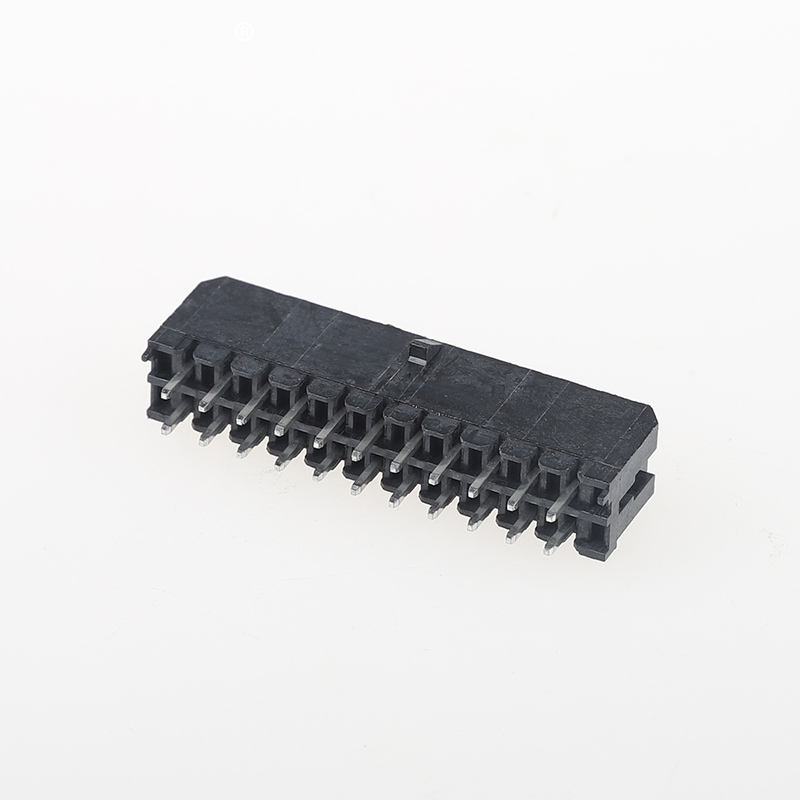

MX3.0 kim loại Double Row Buckle Straight Pin Header 3.0mm Pitch, 180° Dual Row PCB Power Connector (Tương thích với 43045 / 5557 Series)

MX3.0 đầu pin kim loại hai hàng

Bộ kết nối điện PCB hai hàng 180 °

3.0mm pitch wafer box connector

Nguồn gốc:

Trung Quốc

Hàng hiệu:

XTKCONN

Chứng nhận:

CE,SGS,ROHS,ISO9001

Số mô hình:

Nhà ga nhà ở Wafer

Liên hệ với chúng tôi

Yêu cầu Đặt giá

MX3.0 kim loại Double Row Buckle Straight Pin Header 3.0mm Pitch, 180° Dual Row PCB Power Connector (Tương thích với 43045 / 5557 Series)

Chi tiết sản phẩm

ĐỘ BỀN:

cao

Kiểu kết nối:

Snap-on

Kiểu chấm dứt:

Hàn

liên hệ:

Đồng thau mạ vàng trên 50U

Phạm vi nhiệt độ:

-40 đến 85 độ Celsius

mạ:

Thiếc mạ

Làm nổi bật:

MX3.0 đầu pin kim loại hai hàng

Bộ kết nối điện PCB hai hàng 180 °

3.0mm pitch wafer box connector

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1000 chiếc

Giá bán

Negotiable Price

chi tiết đóng gói

gói bên trong: trong cuộn; Gói bên ngoài: cuộn trong thùng carton

Thời gian giao hàng

5-7 ngày

Điều khoản thanh toán

L/C,T/T,Payyal

Khả năng cung cấp

3KK chiếc

Sản phẩm liên quan

Đầu nối MX bước răng 3.0mm Hàng đôi Khóa với chân thẳng Đầu nối dây với bo mạch

Nhận được giá tốt nhất

MX3.0 Pitch 3.0mm R/A SMD Electrical Wire Connectors

Nhận được giá tốt nhất

Phích cắm nguồn đực hàng đơn 3.0mm với khóa vỏ cao su 5557 cho đầu nối bảng mạch dây PCB

Nhận được giá tốt nhất

MX3.0 kim loại Double Row Buckle Straight Pin Header 3.0mm Pitch, 180° Dual Row PCB Power Connector (Tương thích với 43045 / 5557 Series)

Nhận được giá tốt nhất

Liên hệ với chúng tôi

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Liên hệ ngay bây giờ

Mô tả sản phẩm

Đầu nối chân cắm thẳng hàng kép MX3.0 bằng kim loại, bước răng 3.0mm, góc 180 độ, 43045, đầu nối nhỏ 5557, đầu nối vít PCB nguồn

Điểm nổi bật của sản phẩm

Vỏ chống cháy UL94V-0 & không chứa Halogen; đáp ứng yêu cầu an toàn cho thiết bị công nghiệp & gia dụng
Thiết kế khóa kim loại gia cố. Chống tháo rời; ngăn ngừa ngắt kết nối ngẫu nhiên dưới rung động mạnh trong môi trường khắc nghiệt công nghiệp & ô tô
Giải pháp hệ thống hoàn chỉnh: có sẵn vỏ + đầu cuối bấm phù hợp, mua sắm một cửa
Hàng kép bước răng 3.0mm, đầu cắm chân thẳng xuyên lỗ 180°, sử dụng hỗn hợp nguồn & tín hiệu
Tuân thủ RoHS & REACH

Thông số kỹ thuật

Danh mục	Mục	Thông số
Hiệu suất điện	Điện áp định mức	600V AC/DC
	Dòng điện định mức	Lên đến 8.5A mỗi chân
	Điện trở tiếp xúc	≤20mΩ
	Điện trở cách điện	≥1000MΩ
	Điện áp chịu đựng	1500V AC, 1 phút
Hiệu suất cơ học	Chu kỳ kết nối/ngắt kết nối	Tối thiểu 30 chu kỳ
	Lực giữ đầu cuối	≥24.5N
	Chống rung	Đạt kiểm tra rung động ngẫu nhiên công nghiệp, không bị ngắt quãng
Vật liệu & Mạ	Vỏ	PA66, UL94V-0, không chứa Halogen, màu đen
	Vật liệu chân / đầu cuối	Hợp kim đồng
	Mạ	Mạ thiếc sáng (Tùy chọn mạ vàng cho phiên bản độ tin cậy cao)
Thông số môi trường	Nhiệt độ hoạt động	-40°C ~ +125°C
	Nhiệt độ lưu trữ	-45°C ~ +130°C
Hướng dẫn hàn	Hàn sóng	Đỉnh 260°C, tối đa 5 giây
	Hàn thủ công	350°C, ≤5 giây mỗi chân
	Lưu ý	Tránh hàn ở nhiệt độ cao lặp đi lặp lại để ngăn ngừa biến dạng nhựa

Tham chiếu chéo / Thay thế tương đương

Thay thế trực tiếp cho dòng Molex Micro-Fit 3.0 43045. Vỏ & đầu cuối kết nối tương thích với dòng 43020 / 43030. Cũng hoạt động như một giải pháp thay thế tiết kiệm chi phí cho dòng 5557 trong nhiều dự án kết nối nguồn.

Kỹ sư có thể tái sử dụng dấu chân PCB hiện có & công cụ dây, không cần thiết kế lại lớn.

MX3.0 kim loại Double Row Buckle Straight Pin Header 3.0mm Pitch, 180° Dual Row PCB Power Connector (Tương thích với 43045 / 5557 Series)

Ưu điểm sản phẩm

Khóa kim loại chống rung: Giải quyết điểm đau của khách hàng về đầu nối bị lỏng do rung động trong thiết bị tự động hóa/xe cộ
Nhựa UL94V-0 không chứa Halogen, an toàn hơn cho thiết bị gia dụng & điều khiển công nghiệp
Sản xuất nội bộ đầy đủ: đầu cắm chân, vỏ, đầu cuối bấm, chuỗi cung ứng ổn định
Thời gian chờ ngắn cho mẫu & sản xuất hàng loạt, tùy chỉnh số lượng chân linh hoạt
Kiểm tra 100% nghiêm ngặt trước khi giao hàng, tỷ lệ lỗi tiếp xúc thấp

Ứng dụng

✅ Tự động hóa công nghiệp, mô-đun điều khiển servo & nguồn
✅ Thiết bị gia dụng, bộ nguồn & bộ sạc
✅ Kết nối nguồn & tín hiệu nội thất ô tô
✅ Thiết bị y tế, viễn thông & hệ thống quản lý pin
✅ Kết nối nguồn dây-bo mạch PCB

MX3.0 kim loại Double Row Buckle Straight Pin Header 3.0mm Pitch, 180° Dual Row PCB Power Connector (Tương thích với 43045 / 5557 Series)

Phương pháp đóng gói

Tiêu chuẩn: Đóng gói túi chống tĩnh điện
Tùy chọn: Đóng gói hộp carton trắng / trung tính. Có sẵn nhãn đóng gói tùy chỉnh & mã vạch theo yêu cầu.

Phương thức thanh toán

Có sẵn EXW, FOB, CIF, CPT, T/T, L/C

Thời gian giao hàng

Mẫu: 3 ngày làm việc
Đơn hàng số lượng lớn: 1–2 tuần

Chứng nhận nhà máy & Dịch vụ tùy chỉnh

Chứng nhận: UL, RoHS, REACH, ISO9001
MOQ: MOQ thấp cho các mặt hàng tiêu chuẩn
Chính sách mẫu: Hỗ trợ mẫu miễn phí / Giao mẫu nhanh. Dịch vụ tùy chỉnh: Số lượng chân tùy chỉnh, độ dày mạ, lắp ráp dây cáp, đóng gói & đánh dấu đặc biệt.

Hướng dẫn lựa chọn của khách hàng

Xác nhận số lượng chân: 22P ~ 216P tiêu chuẩn có sẵn trong kho; liên hệ với chúng tôi để có mạch dài hơn
Giảm dòng định mức: Giảm dòng điện định mức khi nhiều chân được tải cùng nhau dưới nhiệt độ môi trường cao
Môi trường rung động: Phải sử dụng phiên bản khóa kim loại để ngăn ngừa ngắt kết nối không mong muốn
Lựa chọn vật liệu: Mặc định UL94V0 không chứa Halogen; chỉ định mạ vàng nếu yêu cầu chu kỳ kết nối dài
Thiết kế PCB: Tuân theo dấu chân 43045 tiêu chuẩn để thay thế trực tiếp; kiểm tra hồ sơ nhiệt độ hàn trước khi sản xuất hàng loạt

Câu hỏi thường gặp

1. Hỏi: Quý công ty có danh mục sản phẩm không? Quý công ty có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của quý công ty không?

Đ: Có, bạn có thể liên hệ với chúng tôi trực tuyến hoặc gửi Email để nhận danh mục.

2. Hỏi: Tôi không tìm thấy sản phẩm trong danh mục của quý công ty. Quý công ty có thể sản xuất sản phẩm này cho tôi không? Đ: Danh mục của chúng tôi hiển thị hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết bạn cần sản phẩm gì và bạn muốn bao nhiêu. Nếu chúng tôi không có, chúng tôi cũng có thể thiết kế và làm khuôn mới để sản xuất nó. Để bạn tham khảo, việc làm một khuôn thông thường sẽ mất khoảng 35-45 ngày.

3. Hỏi: Quý công ty có thể cung cấp mẫu không? Các mẫu này có miễn phí không?

Đ: Có, chúng tôi cung cấp 5-10 chiếc mẫu đầu nối miễn phí để thử nghiệm. Nhưng bạn phải trả chi phí vận chuyển.

4. Hỏi: Còn thời gian giao hàng của quý công ty thì sao?

Đ: Hàng có sẵn được giao trong vòng 1 ngày; hàng tùy chỉnh được giao trong vòng 5-7 ngày.

5. Hỏi: Làm thế nào để vận chuyển đơn hàng của tôi?

Đ: Đối với các gói hàng nhỏ, hãy gửi chúng bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói hàng lớn, chúng tôi có thể gửi chúng bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng thùng carton xuất khẩu tiêu chuẩn. Chúng tôi chịu trách nhiệm về bất kỳ hư hỏng sản phẩm nào xảy ra trong quá trình giao hàng.

6. Hỏi: Quý công ty chấp nhận loại thanh toán nào? Tôi có thể thanh toán bằng RMB không?

Đ: Chúng tôi chấp nhận T/T (Chuyển khoản ngân hàng), Western Union và PayPal. Vui lòng đảm bảo rằng chúng tôi có thể nhận được số tiền tương đương với Hóa đơn. Và bạn có thể thanh toán bằng RMB. Không có vấn đề gì.

7. Hỏi: Kiểm soát chất lượng của công ty quý công ty thì sao?

Đ: Tuân thủ nghiêm ngặt ISO9001. IQC, OQC, IPQC và QA chiếm 10% nhân viên của chúng tôi. Tất cả các sản phẩm của chúng tôi sẽ được kiểm tra bằng CCD.

8. Hỏi: Tôi cần bảng giá tất cả các sản phẩm của quý công ty. Quý công ty có bảng giá không?

Đ: Chúng tôi không có bảng giá cho tất cả các sản phẩm của mình. Bởi vì chúng tôi có quá nhiều mặt hàng, không thể liệt kê tất cả giá của chúng trên một danh sách, và giá luôn thay đổi do chi phí vật liệu và số lượng. Và bạn có thể cung cấp cho chúng tôi một danh sách tất cả các mặt hàng bạn cần; chúng tôi sẽ kiểm tra cẩn thận từng cái một và cung cấp cho bạn bảng thông số kỹ thuật và giá.

9. Hỏi: Quý công ty có thể sản xuất sản phẩm tùy chỉnh và đóng gói tùy chỉnh không?

Đ: Có. Chúng tôi đã làm nhiều sản phẩm tùy chỉnh cho khách hàng của chúng tôi trước đây (chủ yếu là dây cáp). Về đóng gói tùy chỉnh, không có vấn đề gì vì chúng tôi có thể đặt logo hoặc thông tin khác của bạn trên bao bì. Chỉ cần lưu ý rằng điều này phát sinh thêm chi phí.

10. Hỏi: Quý công ty có những chứng nhận nào?

Đ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, v.v.
