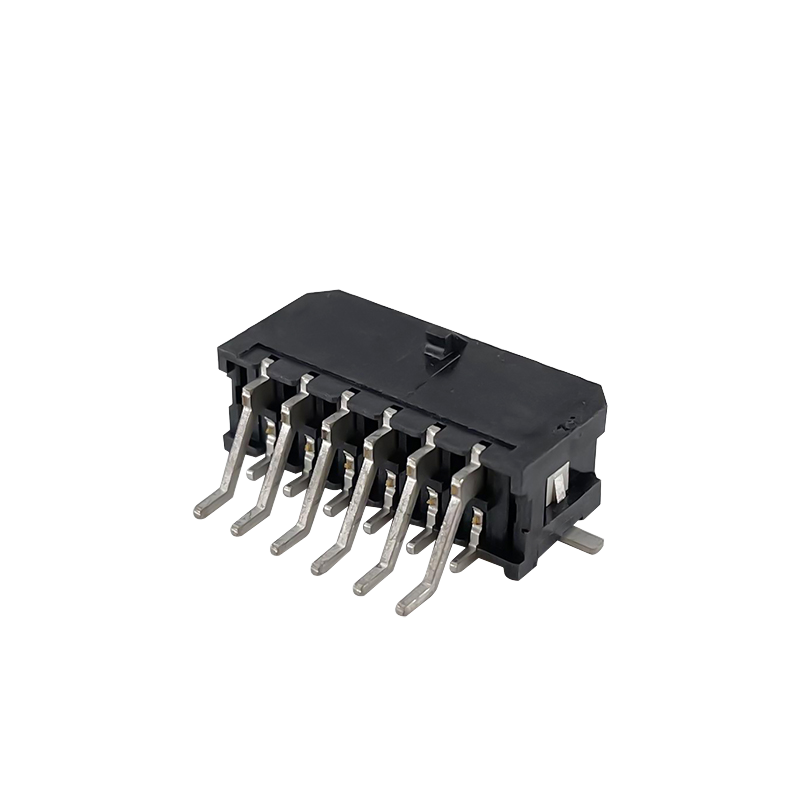

Đầu nối chân cắm SMT góc vuông Molex 43025 Micro-Fit 3.0MM (Dòng MX3.0) Hàng kép | SMT góc vuông | 2x7 chân, hỗ trợ các biến thể 6/8/10/12 chân
Điểm nổi bật của sản phẩm
- Đầu nối chân cắm SMT góc vuông hàng kép, bước răng 3.0mm, tương thích với dòng Molex 43025 Micro-Fit 3.0
- Tùy chọn đa mạch: 2x6 / 2x7 / 2x8 / 2x10 / 2x12 chân, truyền tín hiệu/nguồn hỗn hợp
- Hàn reflow gắn trên bề mặt, lý tưởng cho lắp ráp PCB tự động số lượng lớn
- Thiết kế định vị & khóa dương, ngăn ngừa cắm sai & ngắt kết nối ngẫu nhiên
- Vỏ đạt tiêu chuẩn RoHS & REACH; vỏ UL94V-0, có tùy chọn halogen thấp
- Tiếp điểm đồng phosphor chùm kép; mạ thiếc / vàng flash tùy chọn cho các yêu cầu độ tin cậy khác nhau
Thông số kỹ thuật
Thông số cơ khí chung
| Mục |
Thông số kỹ thuật |
Ghi chú |
| Bước răng |
3.00 mm |
Hàng kép |
| Loại |
Đầu cắm SMT góc vuông (Header) |
Dây-đến-bảng |
| Số mạch khả dụng |
2x6, 2x7, 2x8, 2x10, 2x12 chân |
Số chân tùy chỉnh theo yêu cầu |
| Vật liệu vỏ |
PA66 Nylon |
UL94V-0, Đen |
| Vật liệu tiếp điểm |
Đồng phosphor |
Khả năng giữ lò xo cao |
| Mạ tiếp điểm |
Thiếc trên Niken / Vàng flash |
Vàng cho tín hiệu độ tin cậy cao |
| Chu kỳ ghép nối |
Tối thiểu 30 chu kỳ |
Yêu cầu tiêu chuẩn ngành |
| Độ dày PCB phù hợp |
0.8-1.6 mm |
PCB FR-4 tiêu chuẩn |
| Đóng gói |
Băng & Cuộn |
Để gắn tự động SMT |
Đặc tính vật liệu & điện
| Mục |
Thông số kỹ thuật |
Ghi chú |
| Dòng điện định mức |
5 A mỗi tiếp điểm |
Thiếc mạ đầu cuốiMouser Ele... |
| Điện áp định mức |
250 V AC/DC |
|
| Điện trở tiếp xúc tối đa |
≤10 mΩ |
Trạng thái ban đầu @100 mA, 20 mV |
| Điện trở cách điện tối thiểu |
1000 MΩ |
Kiểm tra 500 V DCMolex |
| Điện áp chịu đựng điện môi |
1000 V AC / 1 phút |
Không bị đánh thủng, rò rỉ<5 mA |
| Nhiệt độ hoạt động |
−40 ℃ ~ +105 ℃ |
Bảo quản: −40~+125 ℃Molex |
| Tuân thủ |
RoHS, REACH SVHC |
Tùy chọn halogen thấp |
Hướng dẫn môi trường & hàn
| Mục |
Thông số kỹ thuật |
Ghi chú cho kỹ sư |
| Hồ sơ hàn Reflow |
Tối đa 260 ℃, thời gian đỉnh 5-10 giây |
Không vượt quá 265 ℃; tránh tiếp xúc nhiệt kéo dài |
| Gắn SMT |
Băng và cuộn, tương thích với máy chọn và đặt |
Không khuyến khích hàn nhúng thủ công |
| Khả năng chống rung |
10-2000 Hz, 10 g |
Không bị gián đoạn tiếp xúc |
| Khả năng chống sốc |
50 g, 11 ms |
Đáp ứng tiêu chuẩn công nghiệp chung |
| Điều kiện bảo quản |
Nhiệt độ 5-30 ℃, Độ ẩm<60% RH |
Đóng gói chống ẩm; tránh khí ăn mòn |
Tính năng sản phẩm
- Đầu ra ngang góc vuông, phù hợp định tuyến cáp theo hướng ngang, giảm chiếm dụng chiều cao dọc của PCB
- Tính năng khóa định vị đầy đủ, tránh làm hỏng PCB & dây dẫn do cắm ngược.
- Cấu trúc tiếp điểm chùm kép, tiếp xúc ổn định dưới rung động & chu kỳ nhiệt
- Dấu chân gắn bề mặt SMT, phù hợp với hồ sơ reflow tiêu chuẩn; đóng gói băng và cuộn cho máy chọn và đặt
- Nhiều cấu hình chân: 2x6, 2x7, 2x8, 2x10, 2x12 vị trí cho lựa chọn dự án linh hoạt
- Vỏ: PA66 Nylon UL94V-0; tiếp điểm: đồng phosphor; mạ: thiếc-trên-niken / vàng flash tùy chọn
- Đạt tiêu chuẩn RoHS, REACH; hỗ trợ kiểm tra dây nóng cho thiết bị gia dụng & sản phẩm cuối công nghiệp
Ưu điểm sản phẩm
- Tiết kiệm không gian PCB: Thoát ngang góc vuông, giải quyết thiết kế vỏ có giới hạn chiều cao dọc
- Hiệu quả lắp ráp: Đóng gói cuộn SMT đầy đủ, phù hợp trực tiếp với dây chuyền SMT, giảm chi phí lắp ráp thủ công so với loại xuyên lỗ
- Chống cắm sai: Khóa định vị tích hợp, loại bỏ rủi ro cắm ngược cho sản xuất hàng loạt
- Tùy chọn chi phí linh hoạt: Mạ thiếc để giảm chi phí mạch nguồn; vàng flash cho đường tín hiệu độ tin cậy cao
- Tương thích thay thế trực tiếp: Tương thích về hình dạng-chức năng với hệ thống Molex 43025 Micro-Fit 3.0, thay thế trực tiếp cho việc thay thế BOM
- Chống rung mạnh: Tiếp điểm đồng phosphor chùm kép duy trì điện trở ổn định dưới rung động & chu kỳ nhiệt
- Sẵn sàng đa chân: Có sẵn các biến thể 6-12 chân hàng kép, hỗ trợ đơn đặt hàng mẫu & sản xuất hàng loạt
Ứng dụng
- Điều khiển công nghiệp: Mô-đun PLC, trình điều khiển servo, dây cáp tín hiệu/nguồn cảm biến
- Điện tử tiêu dùng: Bộ nguồn, thiết bị gia dụng, kết nối bo mạch chủ thiết bị thông minh
- Năng lượng mới: Hệ thống quản lý pin nhỏ, mô-đun sạc, trình điều khiển nguồn LED
- Thiết bị văn phòng: Máy in, máy quét, dây nối bên trong thiết bị POS
- Thiết bị y tế (không cấy ghép): Kết nối bên trong thiết bị kiểm tra
- An ninh & tự động hóa: Kiểm soát truy cập, kết nối bo mạch-cáp thiết bị giám sát
Hướng dẫn lựa chọn khách hàng
- Lựa chọn số chân: Xác nhận kênh tín hiệu + nguồn cần thiết; chúng tôi cung cấp các biến thể 2x6 / 2x7 / 2x8 / 2x10 / 2x12. Liên hệ với chúng tôi để tùy chỉnh số chân khác.
- Lựa chọn mạ:
- Thiếc-niken: Mạch nguồn thông thường, hiệu quả chi phí, môi trường trong nhà bình thường
- Vàng flash: Tín hiệu quan trọng, rung động cao, thiết bị tuổi thọ cao
- Cấu trúc xếp chồng PCB: Được thiết kế cho PCB FR-4 dày 0.8-1.6 mm; xác minh mẫu chân trước khi phát hành PCB.

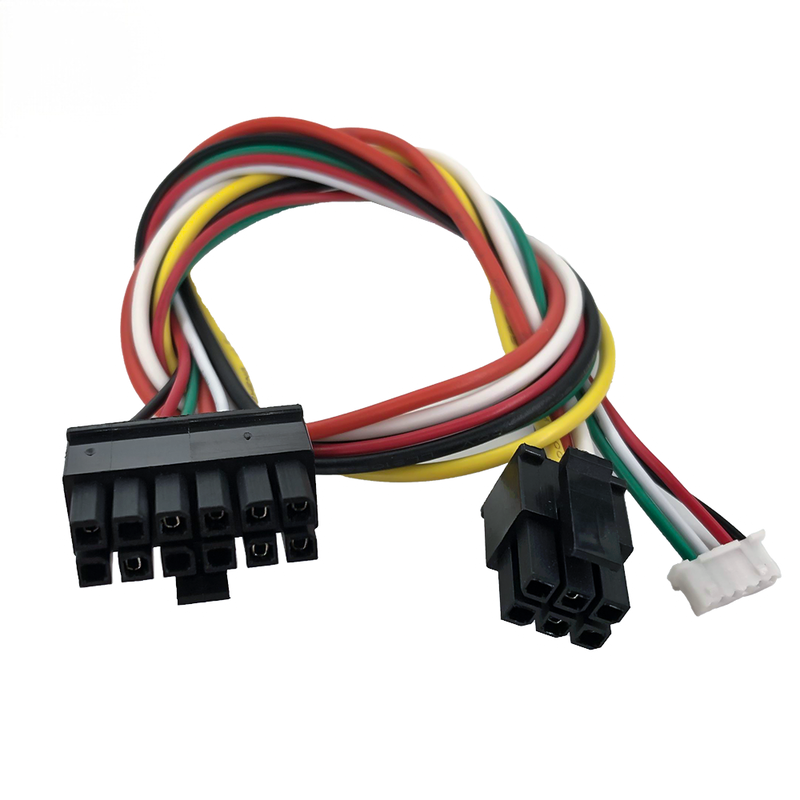

- Bộ phận ghép nối: Ghép nối với vỏ chân cắm cái dòng 43025 & các đầu cuối bấm tương ứng. Xác nhận phạm vi AWG của đầu cuối (20-30 AWG) cho cỡ dây của bạnMolex.
- Lưu ý nhiệt: Tuân theo đường cong reflow được khuyến nghị của chúng tôi; nhiệt độ quá cao sẽ làm hỏng vỏ nylon.
- Môi trường: Đối với môi trường có độ ẩm cao / ăn mòn, chọn phiên bản tiếp điểm mạ vàng.
Câu hỏi thường gặp
1. Hỏi: Bạn có danh mục sản phẩm không? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn không?
A: Có, bạn có thể liên hệ với chúng tôi trực tuyến hoặc gửi Email để nhận danh mục.
2. Hỏi: Tôi không tìm thấy sản phẩm trong danh mục của bạn, bạn có thể sản xuất sản phẩm này cho tôi không?A: Danh mục của chúng tôi hiển thị hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết bạn cần sản phẩm gì và số lượng bạn muốn. Nếu chúng tôi không có, chúng tôi cũng có thể thiết kế và tạo khuôn mới để sản xuất. Để bạn tham khảo, việc tạo một khuôn thông thường sẽ mất khoảng 35-45 ngày.
3. Hỏi: Bạn có thể cung cấp mẫu không? Các mẫu này có miễn phí không?
A: Có, chúng tôi cung cấp 5-10 chiếc mẫu đầu nối miễn phí để thử nghiệm. Nhưng bạn phải trả chi phí vận chuyển.
4. Hỏi: Thời gian giao hàng của bạn thì sao?
A: Hàng có sẵn được giao trong vòng 1 ngày; hàng tùy chỉnh được giao trong vòng 5-7 ngày.
5. Hỏi: Làm thế nào để vận chuyển đơn hàng của tôi?
A: Đối với các gói hàng nhỏ, gửi bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói hàng lớn, chúng tôi có thể gửi bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng thùng carton xuất khẩu tiêu chuẩn. Chúng tôi chịu trách nhiệm về bất kỳ hư hỏng sản phẩm nào xảy ra trong quá trình giao hàng.
6. Hỏi: Bạn chấp nhận loại thanh toán nào? Tôi có thể thanh toán bằng RMB không?
A: Chúng tôi chấp nhận T/T (Chuyển khoản ngân hàng), Western Union và PayPal. Vui lòng đảm bảo rằng chúng tôi nhận được số tiền tương đương với Hóa đơn. Và bạn có thể thanh toán bằng RMB. Không vấn đề gì.
7. Hỏi: Kiểm soát chất lượng của công ty bạn thì sao?
A: Tuân thủ nghiêm ngặt ISO9001, IQC, OQC, IPQC, QA chiếm 10% bộ phận Chất lượng của chúng tôi. Tất cả các sản phẩm của chúng tôi sẽ được kiểm tra bằng CCD.
8. Hỏi: Tôi cần danh sách giá tất cả các sản phẩm của bạn. Bạn có danh sách giá không?
A: Chúng tôi không có danh sách giá cho tất cả các sản phẩm của mình. Vì chúng tôi có quá nhiều mặt hàng, nên không thể đưa tất cả giá của chúng vào danh sách, và giá luôn thay đổi do chi phí vật liệu và số lượng. Và bạn có thể cung cấp cho chúng tôi danh sách tất cả các mặt hàng bạn cần; chúng tôi sẽ kiểm tra cẩn thận từng cái một và cung cấp cho bạn thông số kỹ thuật và danh sách giá.
9. Hỏi: Bạn có thể sản xuất sản phẩm tùy chỉnh và đóng gói tùy chỉnh không?
A: Có. Chúng tôi đã sản xuất nhiều sản phẩm tùy chỉnh cho khách hàng của chúng tôi trước đây (chủ yếu là dây nịt). Về đóng gói tùy chỉnh, không có vấn đề gì vì chúng tôi có thể đặt logo hoặc thông tin khác của bạn trên bao bì. Chỉ cần lưu ý rằng điều này phát sinh thêm chi phí.
10. Hỏi: Bạn có những chứng nhận nào?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, v.v.
