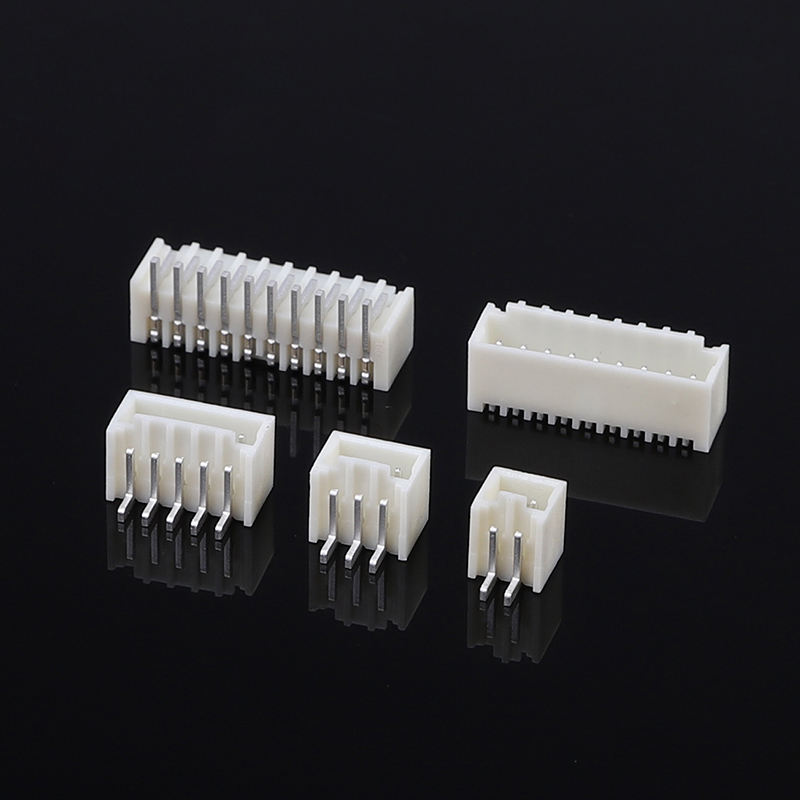

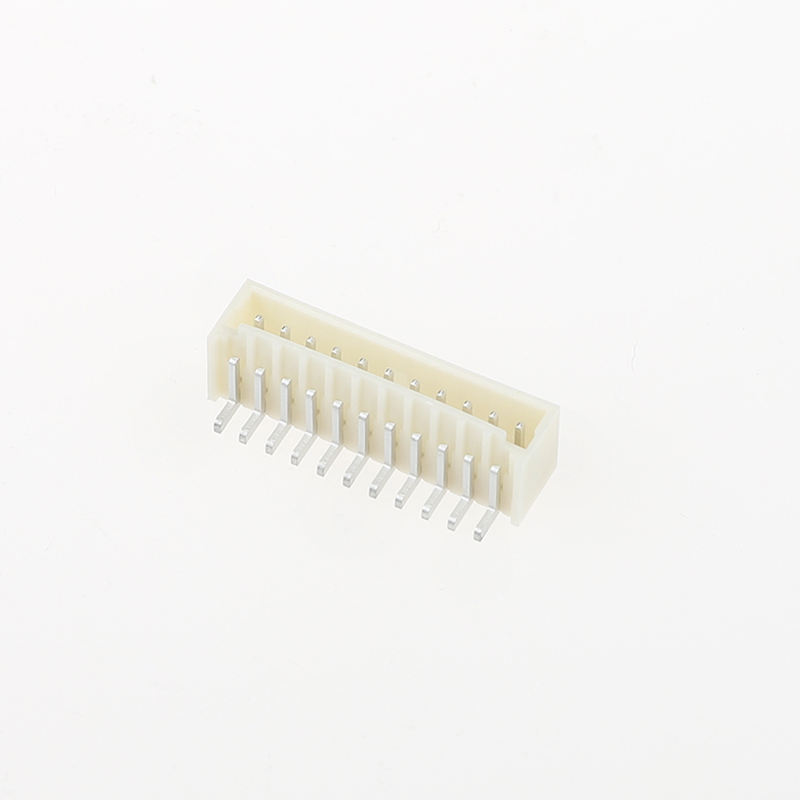

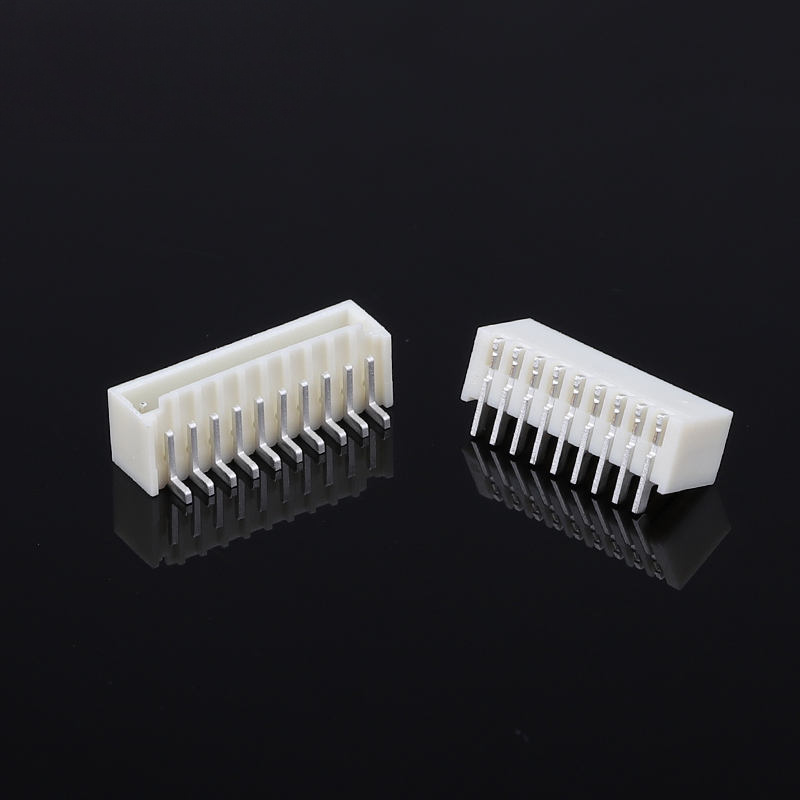

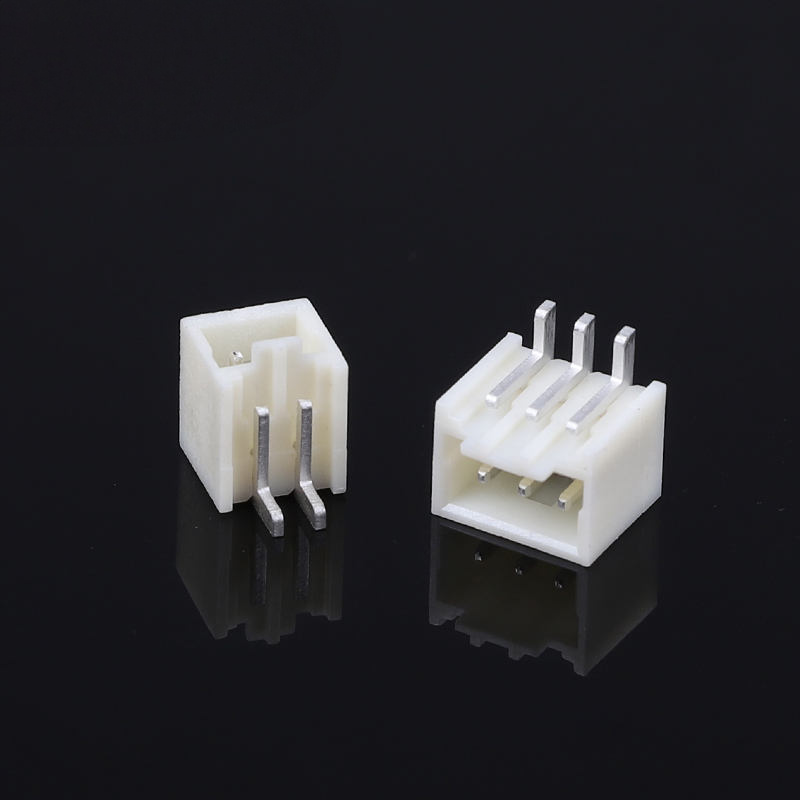

MX 1.5mm Pitch Vertical SMT Header cho Connector Drone ô tô Thay thế Molex 87437 cho PCB 2P đến 15P Pin Options
Điểm nổi bật của sản phẩm
- Thay thế cho dòng Molex 87437 Pico-SPOX, tương thích pin-to-pin
- 1.5 mm pitch dọc đầu SMT một hàng, vị trí: 2P ~ 15P
- Xây dựng cấp ô tô, được xác nhận cho máy bay không người lái và PCB điều khiển nhỏ gọn
- Bao bì băng và cuộn cho lắp ráp tự động SMT khối lượng lớn
- Tiêu chuẩn bọc thép; bọc vàng tùy chọn cho các thiết bị rung động cao / tuổi thọ dài
- Phù hợp với RoHS, tương thích với hàn ngược theo hồ sơ J-STD-020
Thông số kỹ thuật
Các thông số cơ khí chung
| Điểm |
Thông số kỹ thuật |
| Động cơ |
1.5 mm (0,059 inch) |
| Cấu hình |
Một hàng, tiêu đề SMT được bao bọc dọc |
| Số lượng vị trí |
2P ~ 15P |
| Loại đắp |
SMT gắn bề mặt (đường thẳng đứng PCB) |
| Chu kỳ giao phối |
10 chu kỳ Molex |
| Lực giữ liên lạc |
> 9,8 N (bọc thiếc) |
| Bao bì |
Tape & Reel (Tiêu chuẩn) |
Tính chất vật liệu và điện
| Điểm |
Thông số kỹ thuật |
| Vật liệu nhà ở |
PA / PA6T nhiệt độ cao, UL94 V-0 |
| Vật liệu tiếp xúc |
Đồng đồng hợp kim đồng |
| Bọc tiếp xúc |
Bọc bằng thiếc (tiêu chuẩn); Bọc bằng vàng (tùy chọn) |
| Điện lượng định số cho mỗi chân |
2.5 tối đa mỗi lần tiếp xúc |
| Điện áp định số |
250 V AC RMS / DC |
| Max. Kháng tiếp xúc |
≤ 20 mΩ |
| Min. Kháng cách nhiệt |
≥ 1000 MΩ |
| Dòng điện đệm chịu điện áp |
500 V AC |
Hướng dẫn môi trường và hàn
| Điểm |
Thông số kỹ thuật |
| Phạm vi nhiệt độ hoạt động |
-55 °C ~ +105 °CTTI Châu Âu |
| Hồ sơ hàn ngược |
Phù hợp với J-STD-020; nhiệt độ đỉnh 260 °C, thời gian 5-10 giây |
| Tuân thủ |
RoHS, không có chì |
| Ghi chú về ứng dụng |
Tránh quá nóng tại chỗ kéo dài; ngăn chặn đá mộ bằng cách bố trí tấm PCB cân bằng |
Tính năng sản phẩm
- Khả năng tương thích cơ khí pin-to-pin và dấu chân với Molex 87437, thay thế BOM dễ dàng mà không cần thiết kế lại PCB
- Lớp lót thẳng đứng có một hàng che chắn ngăn ngừa sự không phù hợp và uốn cong chân trong quá trình lắp ráp
- Vật liệu lắp ráp nhiệt độ cao, ổn định dưới hàn tái dòng không có chì, chống bị cong và thổi
- Liên lạc hợp kim đồng đồng bằng đồng bằng lớp phủ chính xác; kháng tiếp xúc thấp để truyền tín hiệu ổn định
- Giữ liên lạc mạnh mẽ, chịu được rung động và sốc cơ học cho các điều kiện vận hành xe và máy bay không người lái
- Nhiều lựa chọn mạch: 2,3,4,5,6,7,8,9,10,12,15 vị trí
- Bao bì băng và cuộn tiêu chuẩn cho SMT chọn và đặt; bao bì tùy chỉnh có sẵn cho các dự án đặc biệt
- Ứng dụng bọc vàng tùy chọn cho môi trường khắc nghiệt, ứng dụng giao phối chu kỳ cao
Ưu điểm sản phẩm
- Đặt thay: Thay thế trực tiếp cho Molex 87437, không thay đổi bố cục PCB, rút ngắn chu kỳ thiết kế lại dự án
- Sức mạnh phù hợp với ngành ô tô: Hiệu suất chống rung động tối ưu cho các mô-đun điều khiển máy bay không người lái và phương tiện, vượt trội hơn các đầu SMT tiêu dùng trong điều kiện sốc
- Tương thích với lắp ráp: Vỏ vỏ bảo vệ các chân chống lại thiệt hại trong khi xử lý & giao phối; hiệu suất tái dòng ổn định, tỷ lệ khiếm khuyết SMT thấp hơn (ít hơn đá mộ / đường cong)
- Các tùy chọn mạ linh hoạt: Tin cho sản xuất hàng loạt nhạy cảm với chi phí; tùy chọn mạ vàng cho các dự án khó khăn có độ tin cậy cao
- Thời gian dẫn đầu ngắn: Cổ phiếu rộng cho các bộ phận tiêu chuẩn 2-15P; hỗ trợ sửa đổi tùy chỉnh nhanh chóng
- Thay thế hiệu quả về chi phí: Giá cạnh tranh so với bộ phận thương hiệu gốc, duy trì hiệu suất điện-thiết bị tương tự để tối ưu hóa chi phí BOM
Ứng dụng
- Điện tử ô tô: Đơn vị điều khiển trên xe, mô-đun thân xe, giao diện tín hiệu cảm biến
- UAV / Drone: PCB điều khiển chuyến bay, kết nối tín hiệu điện, module tải hữu ích
- Các bộ điều khiển công nghiệp nhỏ gọn và các mô-đun cảm biến
- Thiết bị thông minh, thiết bị nhúng IoT
- Các bảng tín hiệu nhỏ gọn y tế (không quan trọng đối với an toàn)
Hướng dẫn lựa chọn khách hàng
- Xác nhận số pin cần thiết: 2-15P có sẵn; chỉ định số vị trí chính xác khi yêu cầu báo giá
- Lựa chọn mạ: mạ thép cho rung động trong nhà chung / bình thường; chọn mạ vàng cho môi trường sốc cao, ẩm ướt hoặc chu kỳ giao phối thường xuyên
- Dấu ấn PCB: Sử dụng dấu ấn tương thích với loạt Molex 87437 để trao đổi trực tiếp
- Thông báo lắp ráp: Phải tuân theo đường cong dòng chảy trở lại J-STD-020; nhiệt độ quá cao kéo dài sẽ gây ra biến dạng vỏ
- Yêu cầu mẫu: Các mẫu có sẵn để xác minh hiệu suất trước khi đặt hàng hàng loạt
- Hỗ trợ tùy chỉnh: Màu đặc biệt của vỏ, đặc biệt thông số kỹ thuật cuộn băng có thể được đàm phán cho các dự án khối lượng lớn
Câu hỏi thường gặp
1. Q: Bạn có một danh mục? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn?
A: Vâng, bạn có thể liên hệ với chúng tôi trực tuyến hoặc gửi email để nhận danh mục.
2. Q: Tôi không thể tìm thấy sản phẩm trong cata của bạnLogue, anh làm sản phẩm này cho tôi được không?
A: Danh mục của chúng tôi cho thấy hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết sản phẩm bạn cần, và số lượng bạn muốn. Nếu chúng tôi không có nó, chúng tôi cũng có thể thiết kế và làm một khuôn mới để sản xuất nó.Để bạn tham khảo, làm cho một khuôn thông thường sẽ mất khoảng 35-45 ngày.
3. Q: Bạn có thể cung cấp một mẫu?
A: Vâng, chúng tôi cung cấp 5-10pcs của kết nối miễn phí mẫu để thử nghiệm. Nhưng bạn phải trả cho chi phí vận chuyển
4Hỏi: Thời gian giao hàng của anh thế nào?
A: Hàng tồn kho được giao trong vòng 1 ngày; hàng tùy chỉnh được giao trong vòng 5-7 ngày
5. Q: Làm thế nào để vận chuyển đơn đặt hàng của tôi?
A: Đối với các gói nhỏ, hãy gửi chúng bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói lớn, chúng tôi có thể gửi chúng bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng hộp xuất khẩu tiêu chuẩn.Chúng tôi chịu trách nhiệm cho bất kỳ thiệt hại sản phẩm gây ra trong quá trình giao hàng.
6. Q: Bạn chấp nhận loại thanh toán nào? Tôi có thể trả RMB không?
A: Chúng tôi chấp nhận T / T ((Transfer wire), Western Union, và PayPal. Xin đảm bảo rằng chúng tôi có thể nhận được cùng một số tiền như hóa đơn. Và bạn có thể thanh toán bằng nhân dân tệ. Không có vấn đề.
7. Q: Làm thế nào về kiểm soát chất lượng của công ty của bạn
A: Tiếp tục tuân thủ nghiêm ngặt ISO9001, IQC, OQC, IPQC, QA chiếm 10% bộ phận Chất lượng của chúng tôi. Tất cả sản phẩm của chúng tôi sẽ được kiểm tra bởi CCD.
8. Q: Tôi cần danh sách giá của tất cả các sản phẩm của bạn.
A: Chúng tôi không có danh sách giá của tất cả các sản phẩm của chúng tôi. Bởi vì chúng tôi có rất nhiều mặt hàng, nó là không thể làm cho tất cả các giá của họ trên một danh sách,và giá luôn thay đổi vì chi phí vật liệu và số lượngVà bạn có thể cung cấp cho chúng tôi một danh sách của tất cả các mặt hàng bạn cần; chúng tôi sẽ xác nhận một cách cẩn thận một và cung cấp cho bạn một thông số kỹ thuật và danh sách giá
9. Q: Bạn có thể làm sản phẩm tùy chỉnh và đóng gói tùy chỉnh?
A: Có. Chúng tôi đã thực hiện rất nhiều tùy chỉnh
về đóng gói tùy chỉnh, không có vấn đề cho chúng tôi đặt logo của bạn hoặc thông tin khác trên gói.Chỉ cần chỉ ra rằng nó gây ra chi phí bổ sung.
10Q: Bạn có chứng chỉ gì?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vv
