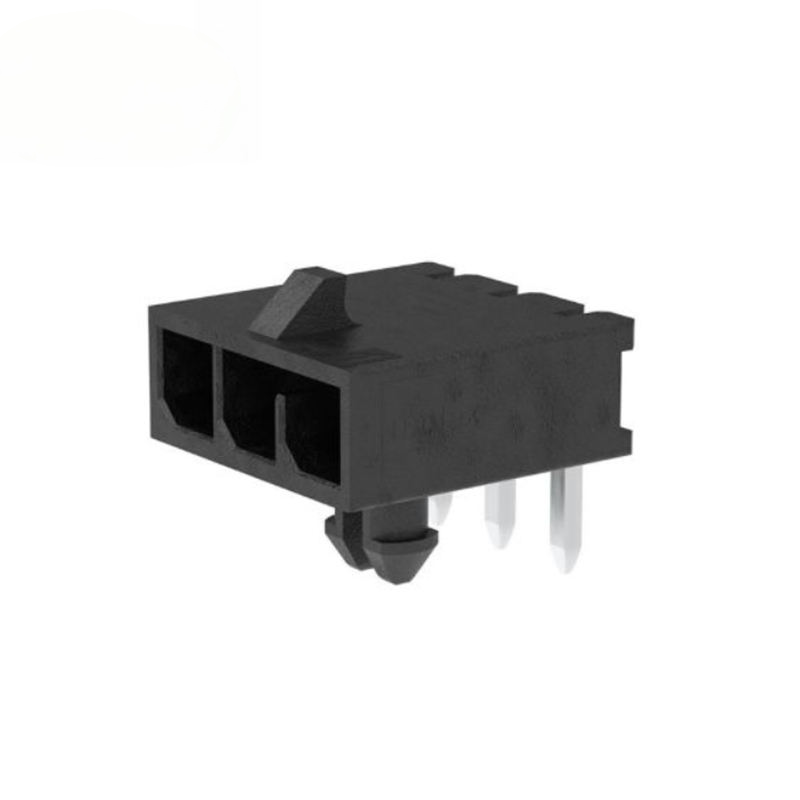

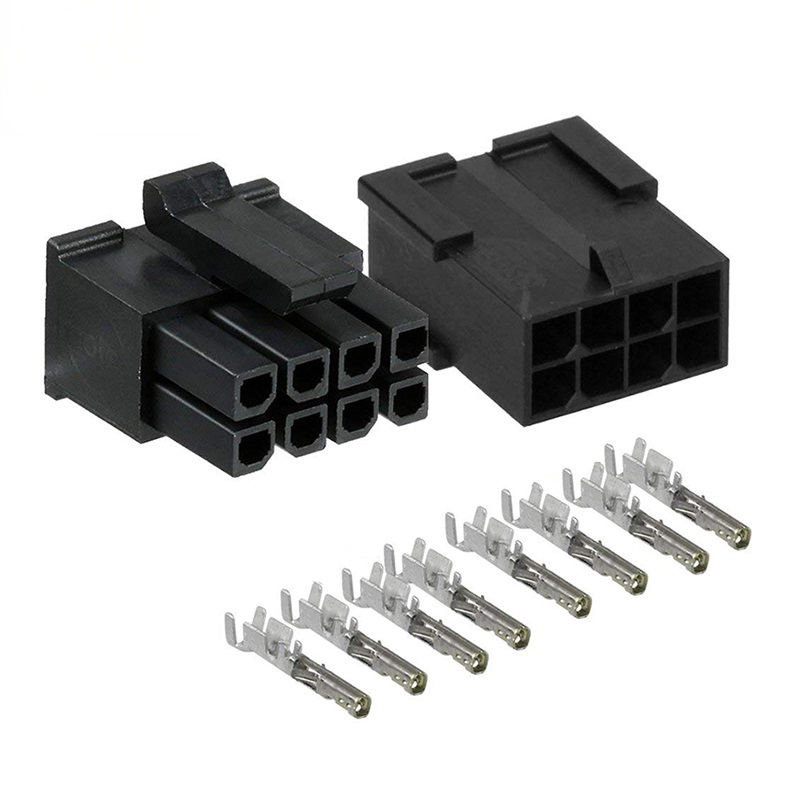

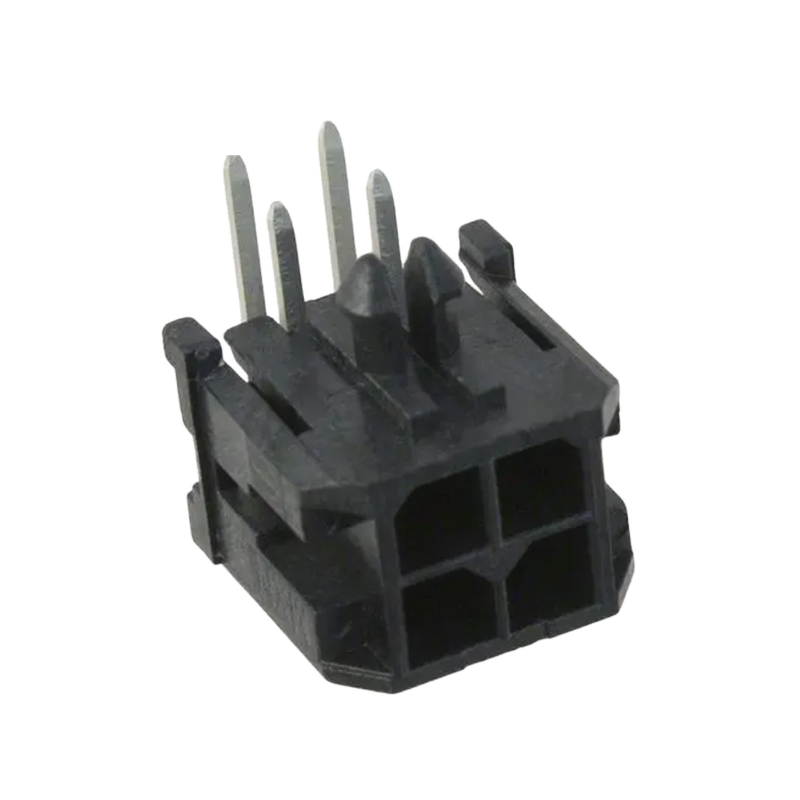

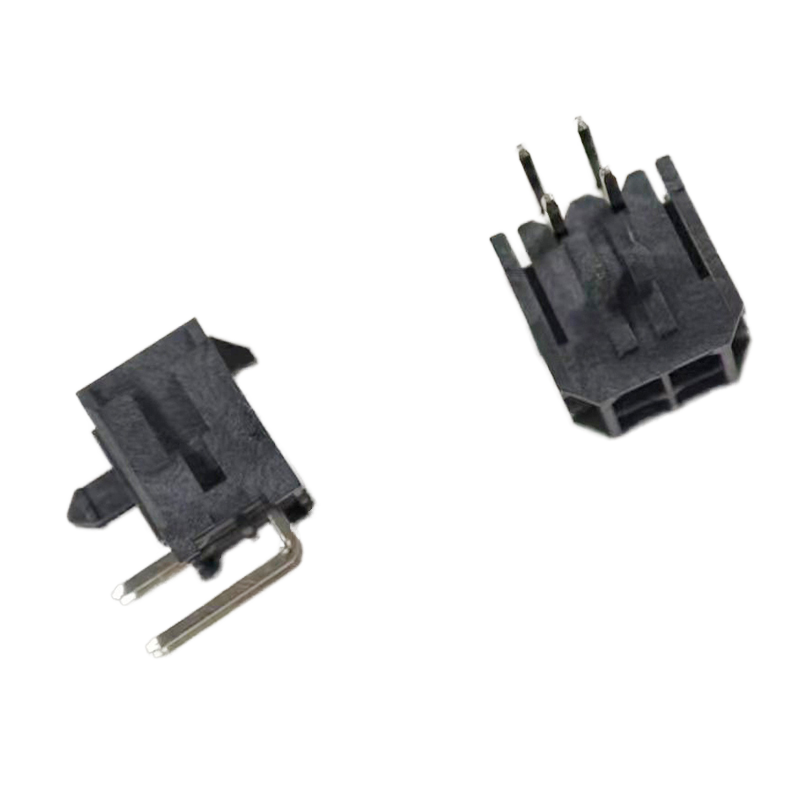

Đầu nối chân cắm đực Molex 43045 Micro-Fit 3.0 mm R/A 2X2 / 6P / 8P /12P Hàng đôi hình chữ nhật MX3.0 PCB
Điểm nổi bật của sản phẩm
- Bước nối 3.0mm, đầu cắm đực hàng đôi góc phải xuyên lỗ, tương thích với dòng Molex 43045 Micro-Fit 3.0
- Có sẵn: 6 chân / 8 chân / 12 chân, kết nối nguồn & tín hiệu lai dây-với-bảng mạch
- Vỏ LCP chịu nhiệt cao UL94-V0, tuân thủ dây nóng, có tùy chọn halogen thấp
- Chân cắm đực hợp kim đồng, tùy chọn mạ thiếc mờ / vàng chọn lọc cho các điều kiện làm việc khác nhau
- Khóa định vị tích hợp + chốt khóa PCB, chống cắm sai & chống rơi ra khi rung lắc
- Hoàn hảo cho bố cục PCB giới hạn không gian, kết nối với vỏ ổ cắm cái dòng 43025
Thông số kỹ thuật
Thông số cơ khí chung
| Mục |
Thông số kỹ thuật |
| Dòng |
Micro-Fit 3.0 (tương thích 43045) |
| Bước nối |
3.00 mm |
| Số hàng |
Hàng đôi |
| Vị trí có sẵn |
6P, 8P, 12P |
| Hướng |
Góc phải (R/A) |
| Kiểu lắp đặt |
Xuyên lỗ (Hàn xuyên lỗ) |
| Chu kỳ kết nối |
30 chu kỳ điển hìnhMolex |
| Lực kết nối / ngắt kết nối |
Tối đa 8N / Tối thiểu 2.4N mỗi mạchMolex |
| Độ đồng phẳng |
≤0.15 mm cho đuôi hàn |
| Khóa |
Chốt khóa PCB tích hợp + khóa định vị vỏ |
| Đối tác kết nối |
Vỏ ổ cắm cái dòng 43025 |
Đặc tính vật liệu & điện
| Mục |
Thông số kỹ thuật |
| Vật liệu vỏ |
LCP độn thủy tinh, UL94-V0, Đen, có khả năng chịu dây nóng ≥775℃ GWIT |
| Vật liệu đầu cuối |
Hợp kim đồng |
| Tùy chọn mạ A |
Thiếc mờ trên niken (sử dụng thương mại thông thường) |
| Tùy chọn mạ B |
Vàng chọn lọc trên khu vực tiếp xúc + thiếc trên đuôi hàn (độ tin cậy cao) |
| Dòng định mức |
Tối đa 8.5A mỗi tiếp điểm (tùy thuộc vào cỡ dây & độ tăng nhiệt độ) |
| Điện áp định mức |
600V AC/DC |
| Điện trở tiếp xúc tối đa |
≤10 mΩ |
| Điện trở cách điện tối thiểu |
≥1000 MΩ |
| Điện áp chịu đựng điện môi |
1500V AC trong 1 phút, không bị đánh thủng |
Hướng dẫn môi trường & hàn
| Mục |
Thông số kỹ thuật |
| Nhiệt độ hoạt động |
-40℃ ~ +105℃ |
| Tuân thủ |
RoHS, REACH SVHC, tùy chọn Halogen thấp |
| Phương pháp hàn |
Tương thích hàn sóng / hàn lại IR (chân xuyên lỗ) |
| Nhiệt độ hàn lại đỉnh |
Tối đa 265℃ (giới hạn thời gian lưu 10s) |
| Điều kiện bảo quản |
5-30℃, 40-70% RH, tránh khí ăn mòn |
| Đóng gói |
Khay / Băng & cuộn có sẵn cho lắp tự động |
Tính năng sản phẩm
- Hàng đôi bước nối 3.0mm, đầu nối xuyên lỗ góc phải, giải phóng cáp ngang
- Khóa định vị tích hợp: tránh kết nối ngược, bảo vệ PCB & dây dẫn khỏi hư hỏng
- Chốt khóa nhựa dạng bấm: khóa chặt đầu nối vào PCB, chống sốc rung
- Vỏ nhựa LCP hiệu suất cao, chịu được nhiệt độ đỉnh cao của quá trình hàn lại IR
- Nhiều lựa chọn mạ: thiếc mờ cho các dự án nhạy cảm về chi phí; vàng chọn lọc cho môi trường có chu kỳ cao / ăn mòn
- Thiết kế chân cắm được che chắn hoàn toàn, ngăn ngừa đoản mạch do mảnh vụn lạ
- Đối tác kết nối tiêu chuẩn: dòng ổ cắm cái 43025, hệ sinh thái kết nối Micro-Fit 3.0 hoàn chỉnh
Ưu điểm sản phẩm
- Thân thiện với bố cục: Lối ra ngang góc phải giảm đáng kể yêu cầu chiều cao dọc trên PCB, lý tưởng cho tủ hẹp & vỏ thiết bị mỏng
- Sẵn sàng cho sản xuất hàng loạt: Kiểm soát độ đồng phẳng chặt chẽ giảm tỷ lệ lỗi hàn; đóng gói khay & cuộn hỗ trợ dây chuyền lắp ráp tự động
- Linh hoạt về chi phí: Phiên bản mạ thiếc cho thiết bị tiêu dùng nhạy cảm về chi phí; mạ vàng chọn lọc cho thiết bị công nghiệp / rung động cao, tuổi thọ dài
- Thiết kế chống lỗi: Khóa định vị + chân cắm được che chắn + chốt khóa PCB cùng nhau ngăn ngừa cắm sai, kết nối lỏng lẻo và nguy cơ đoản mạch
- Khả năng tương thích hệ sinh thái đầy đủ: Kết nối trực tiếp với vỏ cái Micro-Fit3.0 43025 tiêu chuẩn, không cần nỗ lực thiết kế lại cho các dự án dựa trên Molex hiện có
- Chịu nhiệt độ cao: Vỏ LCP tránh chảy nhựa trong quá trình hàn sóng / hàn lại, giảm tỷ lệ từ chối lắp ráp
Ứng dụng
- Tự động hóa công nghiệp: mô-đun PLC, ổ đĩa servo, bộ điều khiển công nghiệp, kết nối nguồn-tín hiệu cảm biến
- Datacom & mạng: Bộ định tuyến, bộ chuyển mạch, phân phối nguồn nội bộ máy chủ kích thước nhỏ
- Thiết bị tiêu dùng: Thiết bị gia dụng, bộ nguồn, mô-đun quản lý pin
- Thiết bị y tế: Kết nối dây dẫn bên trong thiết bị y tế không cấy ghép
- Năng lượng mới: Gói pin nhỏ, bảng điều khiển sạc
- Phần cứng thông minh: Cổng IoT, bảng điều khiển nhúng, dây dẫn bên trong robot
Hướng dẫn lựa chọn của khách hàng
- Lựa chọn số chân: Xác nhận số lượng mạch; chọn 6P /8P /12P theo sơ đồ của bạn. Giữ vị trí mạch dự phòng cho nâng cấp trong tương lai nếu có thể.
- Lựa chọn mạ:
- Thiếc mờ: Môi trường trong nhà thông thường, chu kỳ kết nối thấp (<30 lần), ưu tiên chi phí
- Mạ vàng chọn lọc: Rung động cao, môi trường ẩm ướt, chu kỳ kết nối lặp đi lặp lại, thiết bị công nghiệp tuổi thọ dài
- Lưu ý bố cục PCB: Đây là đầu nối xuyên lỗ góc phải, dành lỗ chốt khóa trên footprint PCB; tuân thủ nghiêm ngặt bố cục chân theo datasheet để tránh đoản mạch khi hàn.
- Kiểm tra kết nối: Phải ghép với vỏ cái dòng 43025 Micro-Fit3.0, KHÔNG trộn lẫn với các dòng 3.0mm không phải Micro-Fit khác.
- Giảm dòng định mức: Giảm dòng định mức dưới nhiệt độ môi trường cao; không chạy liên tục ở mức 8.5A trên 85℃.
- Nhắc nhở lắp ráp: Không tác dụng lực ngang quá mức sau khi kết nối; chốt khóa phải được lắp hoàn toàn vào lỗ định vị PCB.
Câu hỏi thường gặp
1. Hỏi: Quý công ty có catalogue không? Quý công ty có thể gửi cho tôi catalogue để kiểm tra tất cả các sản phẩm của quý công ty không?
Đ: Có, bạn có thể liên hệ với chúng tôi trực tuyến hoặc gửi Email để nhận catalogue.
2. Hỏi: Tôi không tìm thấy sản phẩm trong catalogue của quý công ty, quý công ty có thể sản xuất sản phẩm này cho tôi không?Đ: Catalogue của chúng tôi hiển thị hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết bạn cần sản phẩm gì và số lượng bạn muốn. Nếu chúng tôi không có, chúng tôi cũng có thể thiết kế và làm khuôn mới để sản xuất. Để bạn tham khảo, việc làm một khuôn thông thường sẽ mất khoảng 35-45 ngày.
3. Hỏi: Quý công ty có thể cung cấp mẫu không? Các mẫu này có miễn phí không?
Đ: Có, chúng tôi cung cấp 5-10 chiếc mẫu đầu nối miễn phí để thử nghiệm. Nhưng bạn phải trả phí vận chuyển.
4. Hỏi: Thời gian giao hàng của quý công ty thì sao?
Đ: Hàng có sẵn được giao trong vòng 1 ngày; hàng tùy chỉnh được giao trong vòng 5-7 ngày.
5. Hỏi: Làm thế nào để vận chuyển đơn hàng của tôi?
Đ: Đối với các gói hàng nhỏ, gửi bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói hàng lớn, chúng tôi có thể gửi bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng thùng carton xuất khẩu tiêu chuẩn. Chúng tôi chịu trách nhiệm về bất kỳ hư hỏng sản phẩm nào xảy ra trong quá trình giao hàng.
6. Hỏi: Quý công ty chấp nhận loại thanh toán nào? Tôi có thể thanh toán bằng RMB không?
Đ: Chúng tôi chấp nhận T/T (Chuyển khoản ngân hàng), Western Union và PayPal. Vui lòng đảm bảo rằng chúng tôi nhận được số tiền tương đương với Hóa đơn. Và bạn có thể thanh toán bằng RMB. Không vấn đề gì.
7. Hỏi: Kiểm soát chất lượng của công ty quý công ty thì sao?
Đ: Tuân thủ nghiêm ngặt ISO9001, IQC, OQC, IPQC, QA chiếm 10% bộ phận Chất lượng của chúng tôi. Tất cả các sản phẩm của chúng tôi sẽ được kiểm tra bằng CCD.
8. Hỏi: Tôi cần danh sách giá tất cả các sản phẩm của quý công ty. Quý công ty có danh sách giá không?
Đ: Chúng tôi không có danh sách giá cho tất cả các sản phẩm của mình. Vì chúng tôi có quá nhiều mặt hàng, nên không thể lập danh sách giá của tất cả chúng, và giá cả luôn thay đổi do chi phí vật liệu và số lượng. Và bạn có thể cung cấp cho chúng tôi danh sách tất cả các mặt hàng bạn cần; chúng tôi sẽ kiểm tra cẩn thận từng cái một và cung cấp cho bạn bảng thông số kỹ thuật và giá cả.
9. Hỏi: Quý công ty có thể sản xuất sản phẩm tùy chỉnh và đóng gói tùy chỉnh không?
Đ: Có. Chúng tôi đã sản xuất nhiều sản phẩm tùy chỉnh cho khách hàng của chúng tôi trước đây (chủ yếu là dây nịt). Về đóng gói tùy chỉnh, không có vấn đề gì vì chúng tôi có thể đặt logo hoặc thông tin khác của bạn trên bao bì. Chỉ cần lưu ý rằng điều này phát sinh thêm chi phí.
10. Hỏi: Quý công ty có những chứng nhận nào?
Đ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, v.v.
