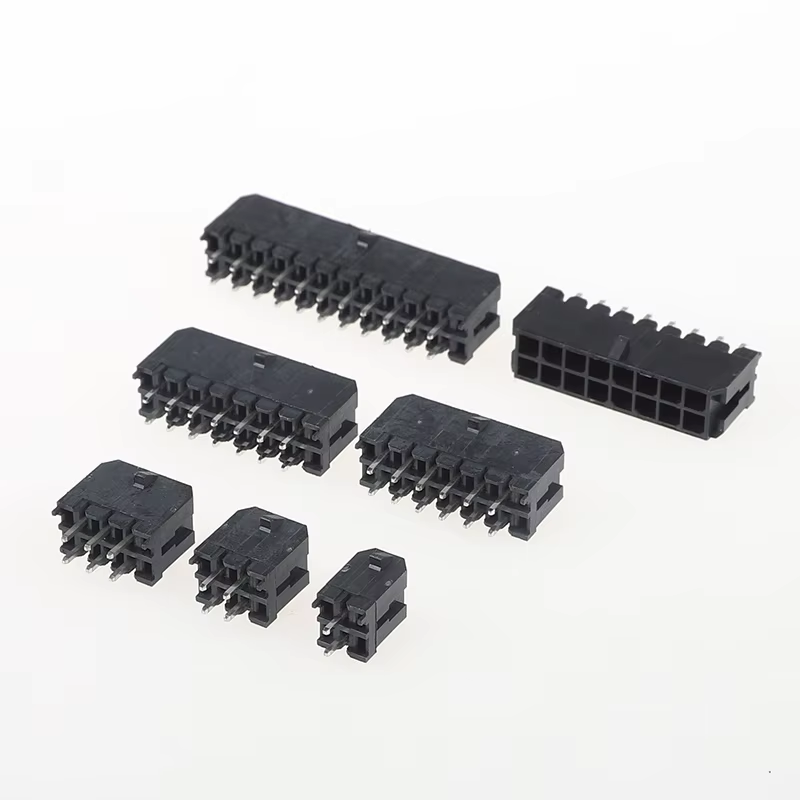

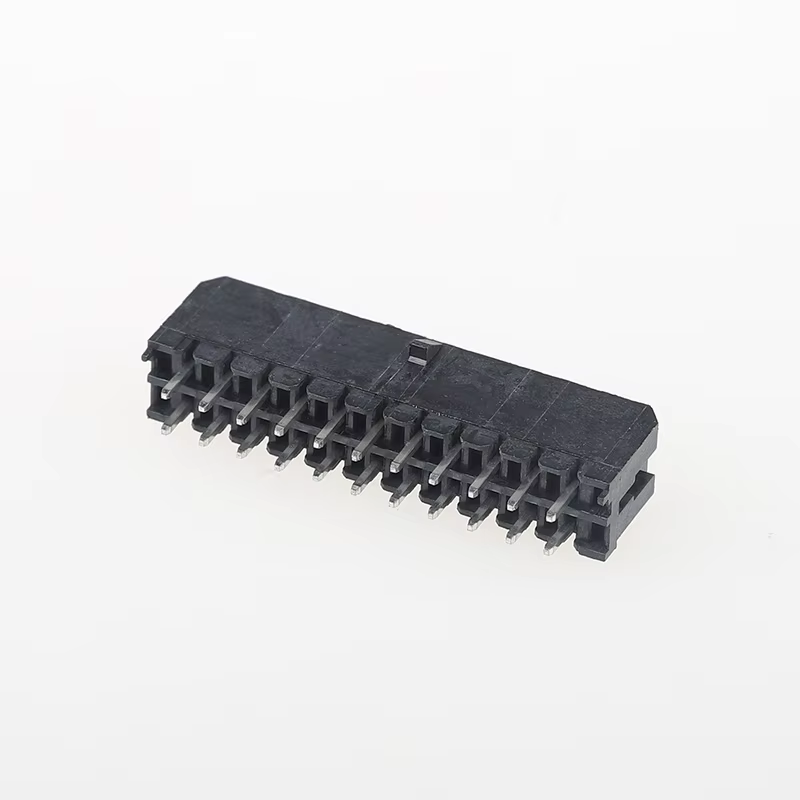

Đầu nối MX3.0 nhỏ 5557 | 43045 Series Hàng kép Chân cắm thẳng (Bước răng 3.0 mm)
Điểm nổi bật của sản phẩm
✅ Đầu nối dây-bo mạch hàng kép nhỏ gọn 3.0 mm, tương thích về hình dạng với dòng Molex 43045 (Small 5557 / MX3.0)
✅ Hỗ trợ truyền cả nguồn & tín hiệu, lên đến 8.5 A trên mỗi mạch cho thiết kế nhỏ gọn, mật độ công suất cao
✅ Khóa định vị & chốt định hướng ngăn ngừa đấu nối sai & ngắt kết nối ngẫu nhiên dưới rung động
✅ Vỏ chịu nhiệt UL94V-0, tương thích với quy trình hàn sóng & hàn lại
✅ Dải mạch rộng 2-24 vị trí, nguồn cung ổn định, giải pháp thay thế hiệu quả chi phí cho dòng Molex 43045
Thông số kỹ thuật
Thông số cơ khí chung
| Mục |
Thông số kỹ thuật |
| Loại sản phẩm |
Đầu cắm chân cắm hàng kép thẳng xuyên lỗ |
| Bước răng |
3.0 mm |
| Số lượng mạch |
2-24 vị trí |
| Kiểu lắp đặt |
Xuyên lỗ thẳng đứng |
| Đối tác đấu nối |
Vỏ ổ cắm dòng 43025 |
| Độ dày PCB |
Khuyến nghị 1.6 mm |
| Kiểu vỏ |
Có vỏ bọc với chốt định hướng & gờ khóa |
| Chu kỳ đấu nối |
Tối thiểu 300 chu kỳ |
Đặc tính vật liệu & điện
| Mục |
Thông số kỹ thuật |
| Vật liệu vỏ |
Nhựa nhiệt dẻo chịu nhiệt cao UL94V-0 |
| Vật liệu tiếp điểm |
Đồng thau |
| Mạ tiếp điểm |
Thiếc mờ trên nền Niken |
| Dòng điện định mức |
Tối đa 8.5 A trên mỗi tiếp điểm (giảm dòng theo nhiệt độ tăng) |
| Điện áp định mức |
600 V AC/DC |
| Điện trở tiếp xúc tối đa |
≤ 20 mΩ |
| Điện trở cách điện tối thiểu |
≥ 1000 MΩ |
| Điện áp chịu đựng |
1500 V AC / 1 phút |
| Cỡ dây áp dụng |
AWG 18-30 (chỉ dây mềm) |
Hướng dẫn môi trường & hàn
| Mục |
Thông số kỹ thuật |
| Nhiệt độ hoạt động |
-40 ℃ ~ +105 ℃ |
| Nhiệt độ lưu trữ |
-20 ℃ ~ +85 ℃ |
| Quy trình hàn |
Tương thích hàn sóng / hàn lại hồng ngoại |
| Nhiệt độ hàn đỉnh |
Tối đa 265 ℃ (thời gian lưu trú ≤ 10 giây) |
| Kiểm tra độ ẩm |
90-95 % RH @ 40 ℃, đã kiểm định 96 giờ |
| Tuân thủ |
Tuân thủ RoHS-2 |
Tính năng sản phẩm
- Cấu trúc hàng kép bước răng 3.0 mm, thẳng xuyên lỗ, vỏ bọc bảo vệ chân cắm
- Chốt định hướng tích hợp & cơ chế khóa dương: chống cắm ngược, chống rơi ra dưới tác động sốc & rung động
- Vỏ LCP / PA66 UL94V-0 chịu nhiệt cao, chịu được ứng suất nhiệt hàn lên đến đỉnh 265 °C
- Tiếp điểm đồng thau mạ thiếc mờ, điện trở tiếp xúc thấp, hiệu suất nguồn-tín hiệu ổn định
- Kiểm soát độ phẳng nghiêm ngặt cho hiệu suất hàn xuyên lỗ nhất quán
- Tùy chọn mạch đầy đủ: 2-24 vị trí, hỗ trợ các vòng lặp nguồn & tín hiệu điện áp hỗn hợp
- Đấu nối với vỏ ổ cắm dòng 43025 & đầu cuối bấm tương ứng, lắp ráp dây dẫn hoàn toàn mô-đun
Ưu điểm sản phẩm
- Mật độ tiết kiệm không gian: Bố cục hàng kép 3.0 mm đạt được số kênh cao hơn trong diện tích PCB hạn chế so với đầu nối bước răng 4.2 mm.
- Thiết kế cơ khí chống lỗi: Chốt định hướng loại bỏ rủi ro đấu nối ngược; khóa dương duy trì kết nối dưới rung động, giảm tỷ lệ lỗi tại hiện trường.
- Cân bằng nguồn-tín hiệu rộng: Xử lý cả vòng lặp tín hiệu và mạch nguồn vừa phải, giảm sự đa dạng của các bộ phận BOM cho dự án của bạn.
- Thân thiện với sản xuất: Độ phẳng chân cắm nghiêm ngặt đảm bảo năng suất hàn xuyên lỗ nhất quán, giảm thiểu lỗi chân cắm hở trong sản xuất hàng loạt.
- Khả năng phục hồi chuỗi cung ứng: Giải pháp thay thế cơ khí hiệu quả chi phí cho dòng Molex 43045, giúp giảm thiểu rủi ro thiếu hụt linh kiện OEM, MOQ linh hoạt cho nguyên mẫu & đơn hàng lớn.
- Hệ sinh thái mô-đun đầy đủ: Có sẵn vỏ bọc, đầu cuối bấm tương ứng, hỗ trợ lắp ráp dây dẫn tại nhà.
Ứng dụng
- Tự động hóa công nghiệp: PLC, ổ đĩa servo, mô-đun cảm biến, bộ điều khiển nhà máy
- Nguồn điện & UPS: kết nối nguồn-tín hiệu nội bộ cho bộ nguồn chuyển mạch
- Viễn thông & mạng: bộ định tuyến, bộ chuyển mạch, kết nối nguồn phụ trạm gốc
- Điện tử tiêu dùng: thiết bị y tế, trình điều khiển nguồn LED, thiết bị gia dụng
- Thiết bị năng lượng mới: tín hiệu phụ trợ quản lý pin & phân phối công suất thấp
- Kiểm tra & đo lường: bộ gá kiểm tra, dây dẫn nội bộ thiết bị phòng thí nghiệm
Hướng dẫn lựa chọn khách hàng
- Xác nhận số mạch chính xác (2-24P). Không chỉ định quá mức hoặc dưới mức số lượng kênh.
- Xác định dòng điện làm việc thực tế trên mỗi chân: áp dụng hệ số giảm dòng 30%-40% cho môi trường nhiệt độ cao (> 85 ℃).
- Kiểm tra độ dày PCB: đầu nối này dành cho PCB tiêu chuẩn 1.6 mm; cần chiều dài chân cắm tùy chỉnh cho độ dày bo mạch không tiêu chuẩn.
- Xác nhận vỏ đấu nối: phải ghép nối với vỏ ổ cắm tương thích dòng 43025 & đầu cuối bấm tương ứng.
- Lựa chọn cỡ dây: AWG 18-22 cho vòng lặp dòng điện cao; AWG 24-30 cho mạch tín hiệu thuần túy, chỉ dây mềm; không khuyến khích dây cứng.
- Điều kiện môi trường: nếu thiết bị hoạt động dưới rung động mạnh hoặc độ ẩm cao, hãy xác nhận khả năng giữ cơ khí & giảm dòng nhiệt trước khi sản xuất hàng loạt.
- Đối với dự án thay thế Molex: thực hiện kiểm tra đấu nối, kiểm tra hàn & xác nhận môi trường trước khi chuyển đổi dự án chính thức.
Câu hỏi thường gặp
1. Hỏi: Quý công ty có catalogue không? Quý công ty có thể gửi cho tôi catalogue để kiểm tra tất cả các sản phẩm của quý công ty không?
Đ: Có, bạn có thể liên hệ với chúng tôi trực tuyến hoặc gửi Email để nhận catalogue.
2. Hỏi: Tôi không tìm thấy sản phẩm trong catalogue của quý công ty, quý công ty có thể sản xuất sản phẩm này cho tôi không?Đ: Catalogue của chúng tôi hiển thị hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết bạn cần sản phẩm gì và số lượng bạn muốn. Nếu chúng tôi không có, chúng tôi cũng có thể thiết kế và làm khuôn mới để sản xuất. Để bạn tham khảo, việc làm một khuôn thông thường sẽ mất khoảng 35-45 ngày.
3. Hỏi: Quý công ty có thể cung cấp mẫu không? Các mẫu này có miễn phí không?
Đ: Có, chúng tôi cung cấp 5-10 mẫu đầu nối miễn phí để thử nghiệm. Nhưng bạn phải trả chi phí vận chuyển.
4. Hỏi: Thời gian giao hàng của quý công ty thì sao?
Đ: Hàng có sẵn được giao trong vòng 1 ngày; hàng tùy chỉnh được giao trong vòng 5-7 ngày.
5. Hỏi: Làm thế nào để vận chuyển đơn hàng của tôi?
Đ: Đối với các gói hàng nhỏ, gửi bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ tận nơi. Đối với các gói hàng lớn, chúng tôi có thể gửi bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng thùng carton xuất khẩu tiêu chuẩn. Chúng tôi chịu trách nhiệm về bất kỳ hư hỏng sản phẩm nào xảy ra trong quá trình giao hàng.
6. Hỏi: Quý công ty chấp nhận loại thanh toán nào? Tôi có thể thanh toán bằng RMB không?
Đ: Chúng tôi chấp nhận T/T (chuyển khoản ngân hàng), Western Union và PayPal. Vui lòng đảm bảo rằng chúng tôi nhận được số tiền tương đương với Hóa đơn. Và bạn có thể thanh toán bằng RMB. Không vấn đề gì.
7. Hỏi: Kiểm soát chất lượng của công ty quý công ty thì sao?
Đ: Tuân thủ nghiêm ngặt ISO9001, IQC, OQC, IPQC, QA chiếm 10% bộ phận Chất lượng của chúng tôi. Tất cả các sản phẩm của chúng tôi sẽ được kiểm tra bằng CCD.
8. Hỏi: Tôi cần danh sách giá tất cả các sản phẩm của quý công ty. Quý công ty có danh sách giá không?
Đ: Chúng tôi không có danh sách giá cho tất cả các sản phẩm của mình. Vì chúng tôi có quá nhiều mặt hàng, nên không thể đưa tất cả giá của chúng vào danh sách, và giá luôn thay đổi do chi phí vật liệu và số lượng. Và bạn có thể cung cấp cho chúng tôi danh sách tất cả các mặt hàng bạn cần; chúng tôi sẽ kiểm tra cẩn thận từng cái một và cung cấp cho bạn thông số kỹ thuật và danh sách giá.
9. Hỏi: Quý công ty có thể sản xuất sản phẩm tùy chỉnh và đóng gói tùy chỉnh không?
Đ: Có. Chúng tôi đã sản xuất nhiều sản phẩm tùy chỉnh cho khách hàng của chúng tôi trước đây (chủ yếu là dây dẫn). Về đóng gói tùy chỉnh, không có vấn đề gì vì chúng tôi có thể đặt logo hoặc thông tin khác của bạn trên bao bì. Chỉ cần lưu ý rằng điều này phát sinh thêm chi phí.
10. Hỏi: Quý công ty có những chứng nhận nào?
Đ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, v.v.
