Nhà ga nhà ở Wafer

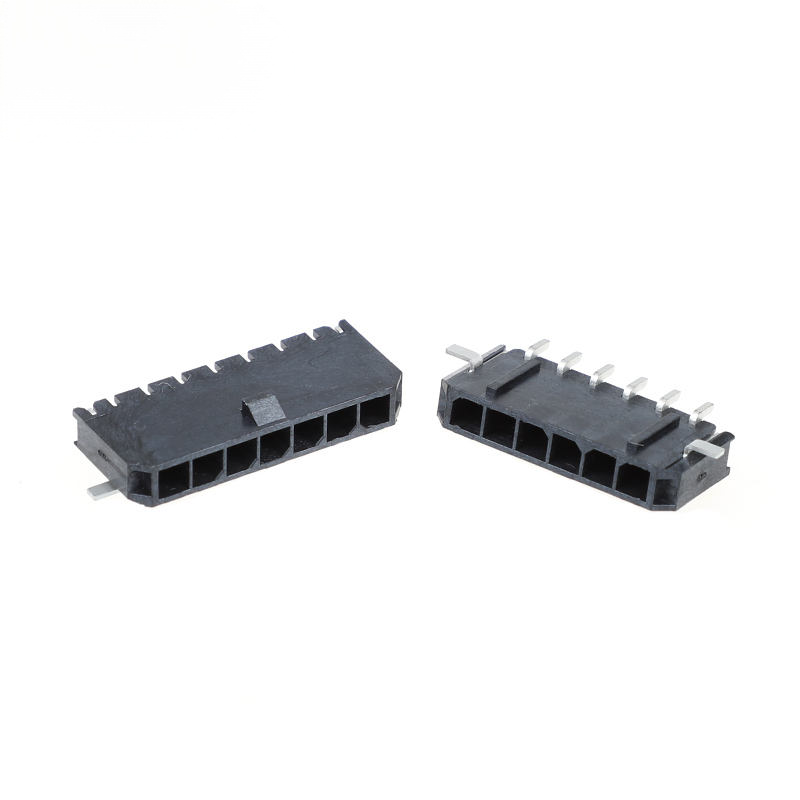

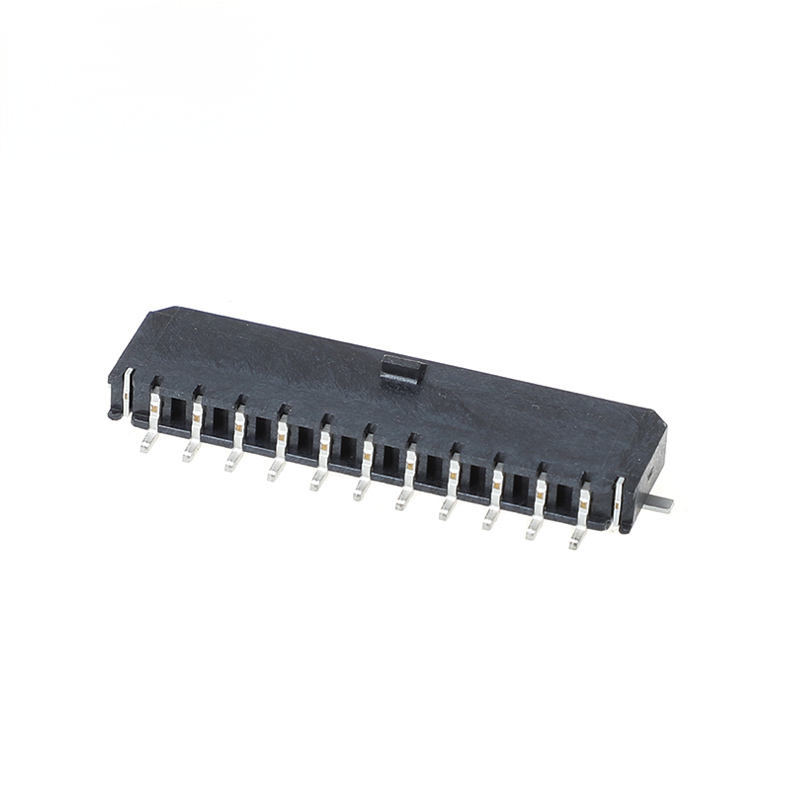

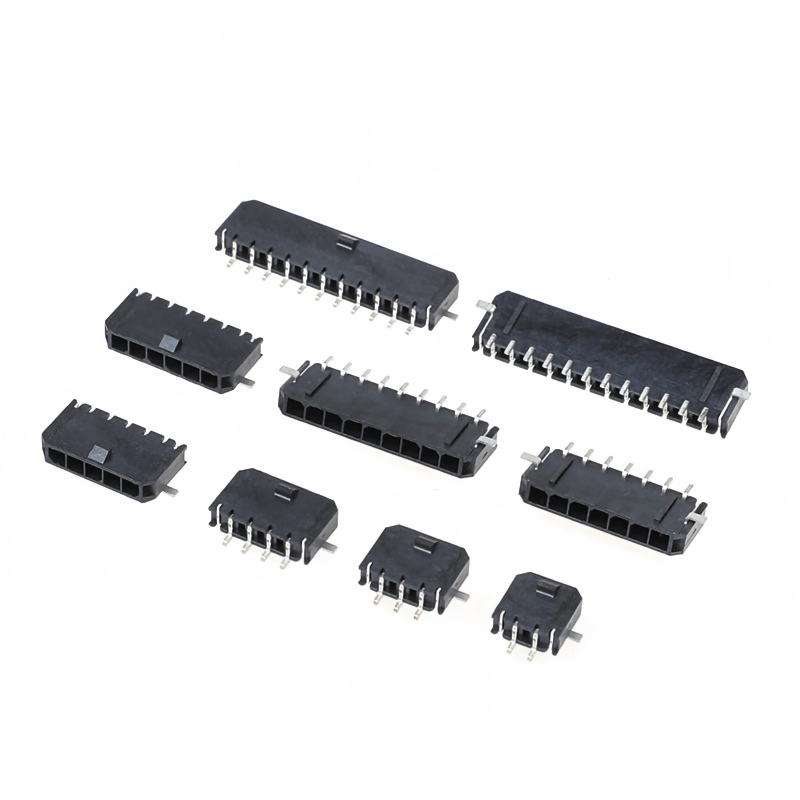

Đầu nối ô tô hàng đơn ngang 5557 2P-12P bước 3.0mm (Thay thế MOLEX 43650)
Điểm nổi bật sản phẩm
Thông số kỹ thuật
Thông số cơ khí chung
| Mục | Thông số kỹ thuật |
|---|---|
| Bước | 3.00mm |
| Phạm vi vị trí | 2-12P, hàng đơn |
| Hướng | Ngang / Góc phải |
| Chu kỳ kết nối | ≥30 chu kỳ |
| Độ dày bo mạch PCB khuyến nghị | 1.6mm |
| Loại lắp đặt | Lỗ xuyên / Băng cuộn SMD |
| Màu vỏ | Đen |
| Khóa | Vỏ bọc phân cực chống cắm sai, chốt giữ PCB |
Đặc tính vật liệu & điện
| Mục | Thông số kỹ thuật |
|---|---|
| Vật liệu vỏ | Nhựa nhiệt dẻo chịu nhiệt độ cao, UL94V-0 |
| Vật liệu tiếp điểm | Đồng thau |
| Mạ tiếp điểm | Mạ thiếc mờ / tùy chọn mạ vàng chọn lọc |
| Dòng điện định mức | Tối đa 8.5A mỗi chân (tùy thuộc vào cỡ dây & suy hao nhiệt độ) |
| Điện áp định mức | 600V AC/DC |
| Điện trở tiếp xúc | ≤15mΩ |
| Điện trở cách điện | ≥1000MΩ |
| Điện áp chịu đựng | 1500V AC, 1 phút |
| Cỡ dây AWG áp dụng | 20-30 AWG |
Hướng dẫn môi trường & hàn
| Mục | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -40℃ ~ +125℃ |
| Nhiệt độ lưu trữ | -45℃ ~ +130℃ |
| Khả năng chống rung | Đáp ứng yêu cầu rung động chung của dây đai ô tô |
| Hồ sơ hàn lại SMT | Nhiệt độ đỉnh ≤260℃, tổng thời gian tiếp xúc ≤10s |
| Hàn lỗ xuyên | Hàn sóng tối đa 260℃, thời gian ngâm 5s |
| Tuân thủ | RoHS 2.0, REACH SVHC; tùy chọn ít halogen |
Tính năng sản phẩm
1. Tương thích kết nối 100% với các đầu cuối & vỏ Micro-Fit 3.0 dòng MOLEX 43650
2. Cấu trúc hàng đơn ngang góc phải, tiết kiệm không gian PCB theo chiều dọc
3. Vỏ nhựa nhiệt dẻo chịu nhiệt độ cao, đạt chứng nhận dây nóng cho yêu cầu cấp ô tô
4. Vỏ bọc phân cực ngăn ngừa cắm sai; chốt định vị PCB tích hợp cho lắp ráp chính xác
5. Tiếp điểm bằng đồng thau với tùy chọn mạ thiếc/vàng, điện trở tiếp xúc thấp, giữ tiếp điểm chống rung
6. Hỗ trợ lắp đặt lỗ xuyên / SMT; có sẵn đóng gói băng cuộn để lắp ráp tự động
7. Tuân thủ RoHS, REACH SVHC; có tùy chọn vật liệu ít halogen theo yêu cầu
1. Giải pháp thay thế trực tiếp cho MOLEX 43650, loại bỏ chi phí thiết kế lại cho nguồn cung kép
2. Kiểm soát dung sai kích thước nghiêm ngặt, lực giữ ổn định, tránh rủi ro ngắt kết nối do rung động nhỏ
3. Truy xuất nguồn gốc lô nguyên liệu đủ tiêu chuẩn ô tô, phù hợp cho các dự án yêu cầu độ tin cậy cao
4. Tùy chọn linh hoạt: mạ thiếc/vàng, lỗ xuyên / SMT, đóng gói băng cuộn / khay
5. Thời gian giao hàng ngắn cho các vị trí tiêu chuẩn, hỗ trợ đơn hàng mẫu số lượng nhỏ & đơn hàng số lượng lớn
6. Có sẵn các đầu cuối & vỏ bấm hỗ trợ đầy đủ bộ như một giải pháp dây đai một cửa
1. Xác nhận số lượng vị trí: 2-12P, khớp với số vị trí của MOLEX 43650 gốc
2. Chọn kiểu lắp đặt: Lỗ xuyên để giữ cơ khí chắc chắn; băng cuộn SMT để lắp ráp SMT tốc độ cao
3. Chọn mạ: Mạ thiếc cho mạch tín hiệu chi phí chung; mạ vàng cho các tình huống rung động cao / chu kỳ sử dụng dài
4. Kiểm tra cỡ dây: 20-30 AWG; dòng điện thực tế phải áp dụng đường cong suy hao nhiệt độ
5. Luôn kết nối vỏ của chúng tôi với các đầu cuối có thông số kỹ thuật tương ứng; trộn lẫn các đầu cuối của nhà cung cấp khác nhau có thể làm giảm hiệu suất tiếp xúc
6. Đối với các dự án ô tô: yêu cầu chứng nhận vật liệu, báo cáo CPK, tài liệu tuân thủ trước khi sản xuất hàng loạt
