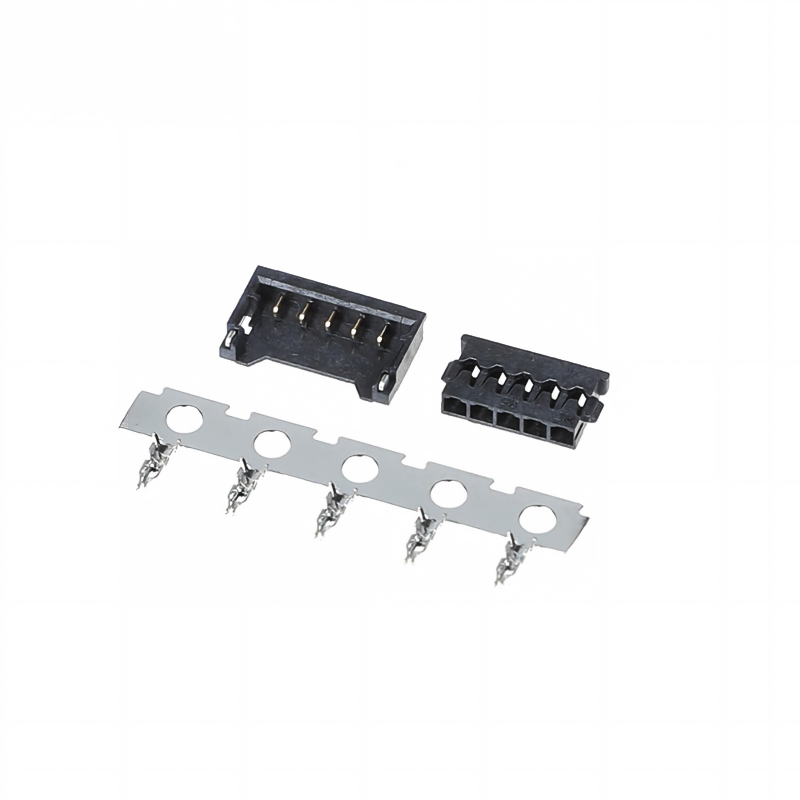

1.2mm pin ổ cắm với gốm Shell đầu cuối Molex 78171 / 78172 thay thế

1.2mm Đầu nối pin có đầu nối vỏ cao su | Thay thế Molex 78171 / 78172

Điểm nổi bật của sản phẩm

Giải pháp thay thế trực tiếp cho dòng Molex Pico-EZmate 78171 & 78172, đầu nối pin dây-bo mạch 1.2mm. Tương thích hoàn toàn về footprint, đầu nối bấm & giao diện kết nối. Giải pháp thay thế hiệu quả về chi phí cho kết nối pin Li-polymer, thân thiện với máy chọn và đặt SMT, tuân thủ RoHS.

Thông số kỹ thuật

Thông số cơ khí chung

Đặc tính vật liệu & điện

Hướng dẫn môi trường & hàn

Tính năng sản phẩm

• Bước ren 1.2mm, hàng đơn, kết nối thẳng đứng, chiều cao khi kết nối 1.55-1.65mm thiết kế mỏng
• Khóa định vị tích hợp để ngăn ngừa kết nối sai, tránh hư hỏng do cắm ngược

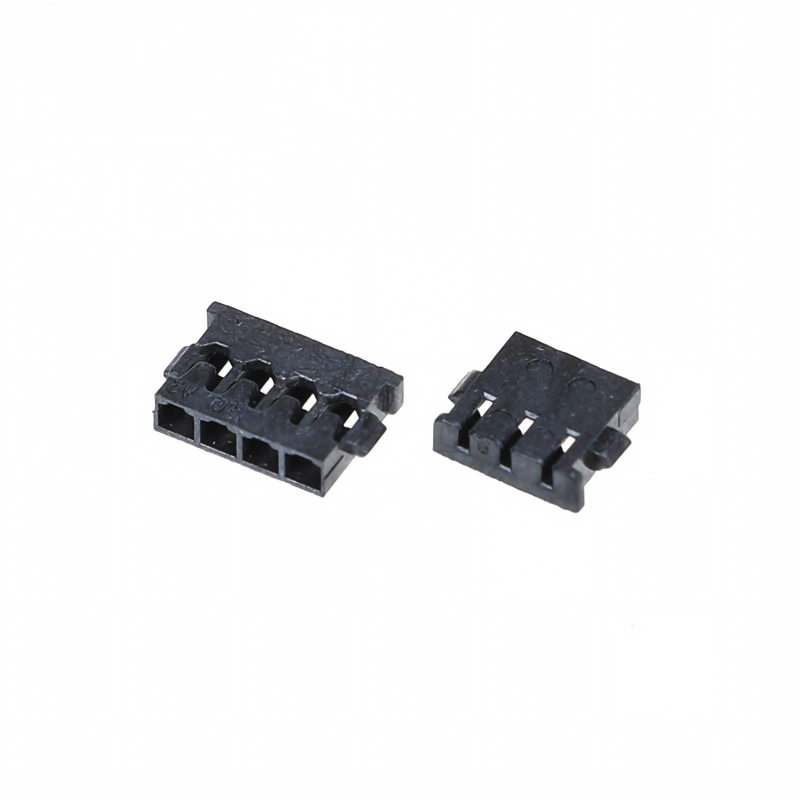

• Vỏ khóa ma sát để giữ ổn định, chống rung & tuột cáp

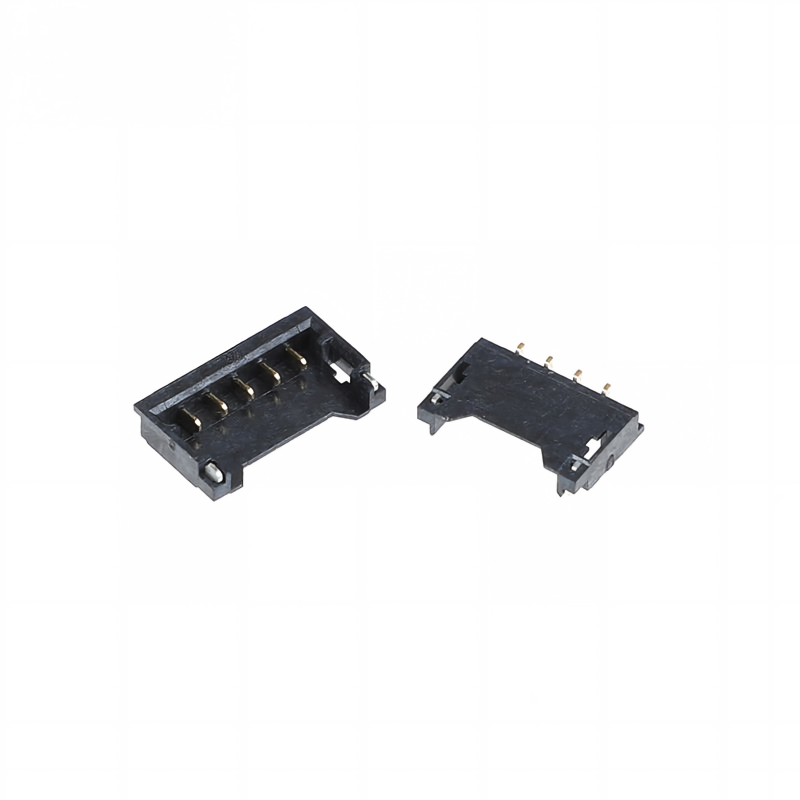

• Thiết kế đầu cắm mở hỗ trợ lắp ráp tự động bằng máy chọn và đặt SMT
• Đầu nối bấm cho dây siêu mảnh 30-28 AWG cho bộ dây pin nhỏ gọn
• Tùy chọn tiếp điểm mạ vàng cho điện trở tiếp xúc thấp & chống oxy hóa
• Đóng gói băng cuộn để sản xuất hàng loạt SMT số lượng lớn
• Thay thế 100% chức năng, hình dạng, vừa vặn cho dòng Molex 78171 /78172

Hướng dẫn lựa chọn khách hàng

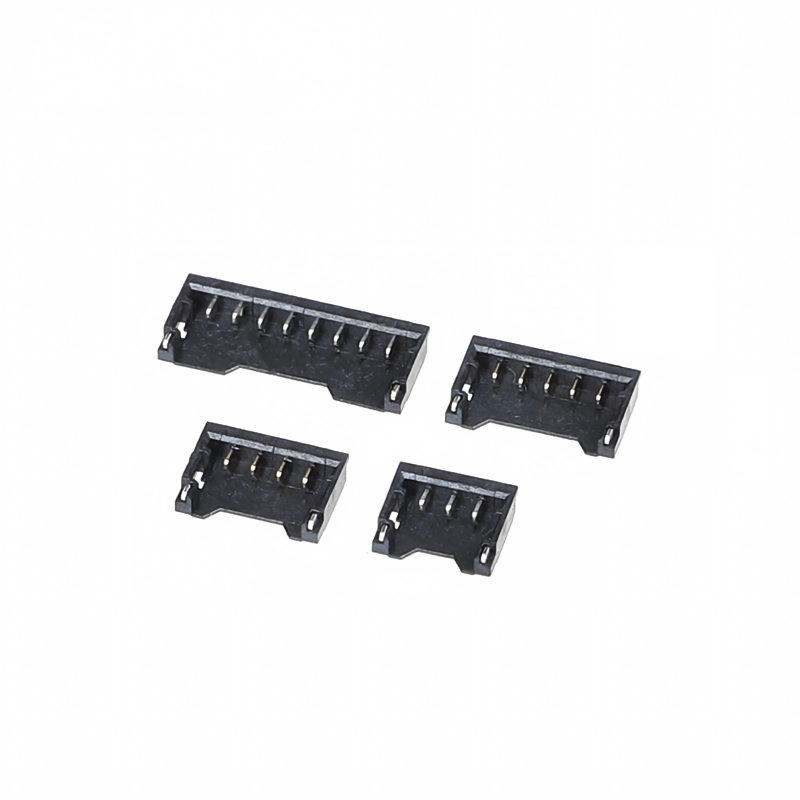

1. Xác nhận số chân: 2-7 vị trí, phù hợp với yêu cầu mạch tín hiệu & nguồn của pin
2. Kiểm tra cỡ dây: chỉ sử dụng dây 30-28 AWG; dây quá cỡ sẽ gây bấm kém
3. Lựa chọn mạ: Mạ vàng được ưu tiên cho thiết bị rung cao / tuổi thọ cao; Mạ thiếc cho các sản phẩm tiêu dùng nhạy cảm về giá
4. Điều kiện lắp ráp: Xác nhận nhiệt độ chảy lại SMT ≤260℃; đầu cắm là loại SMT, ổ cắm là loại bấm dây
5. Đề xuất xác nhận: Chạy thử nghiệm kết nối, thử nghiệm rung & thử nghiệm điện trở tiếp xúc với mẫu của chúng tôi trước khi đặt hàng số lượng lớn
6. Lưu ý nguồn thay thế: Có thể kết nối với dòng Molex 78171 /78172 gốc cho dự án cung cấp hỗn hợp
