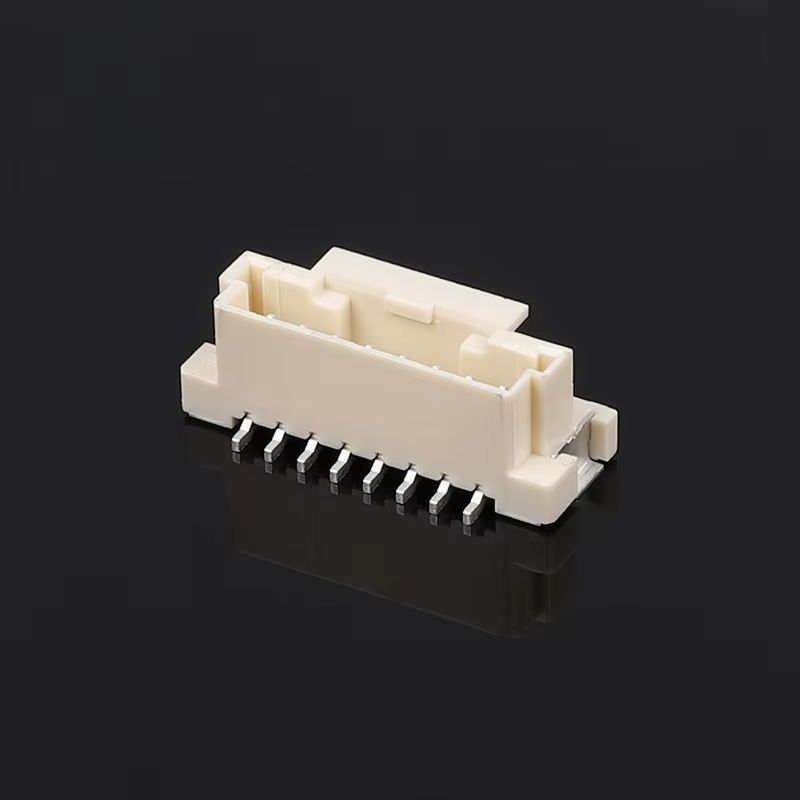

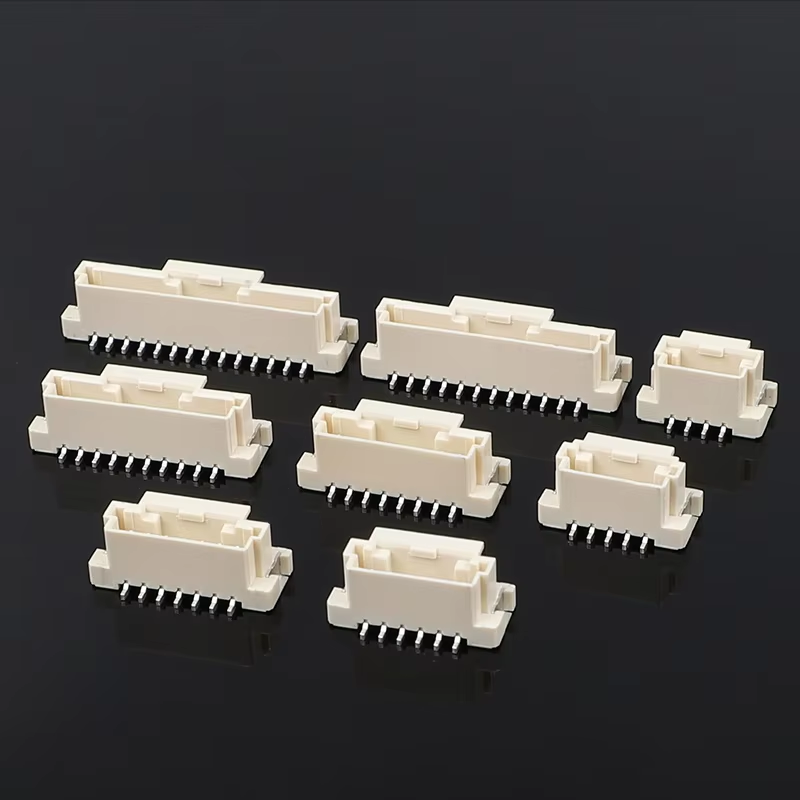

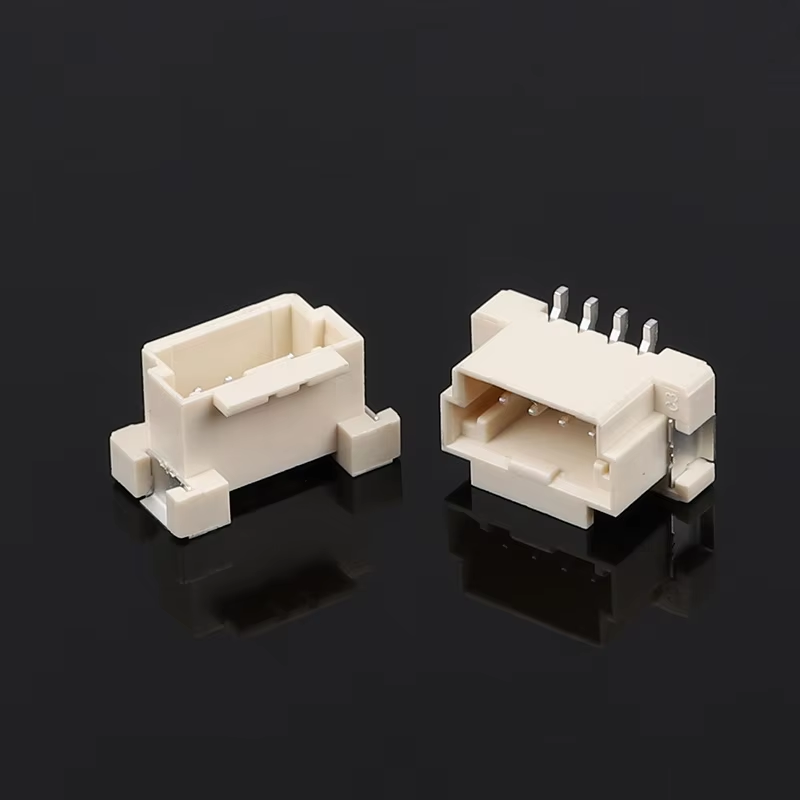

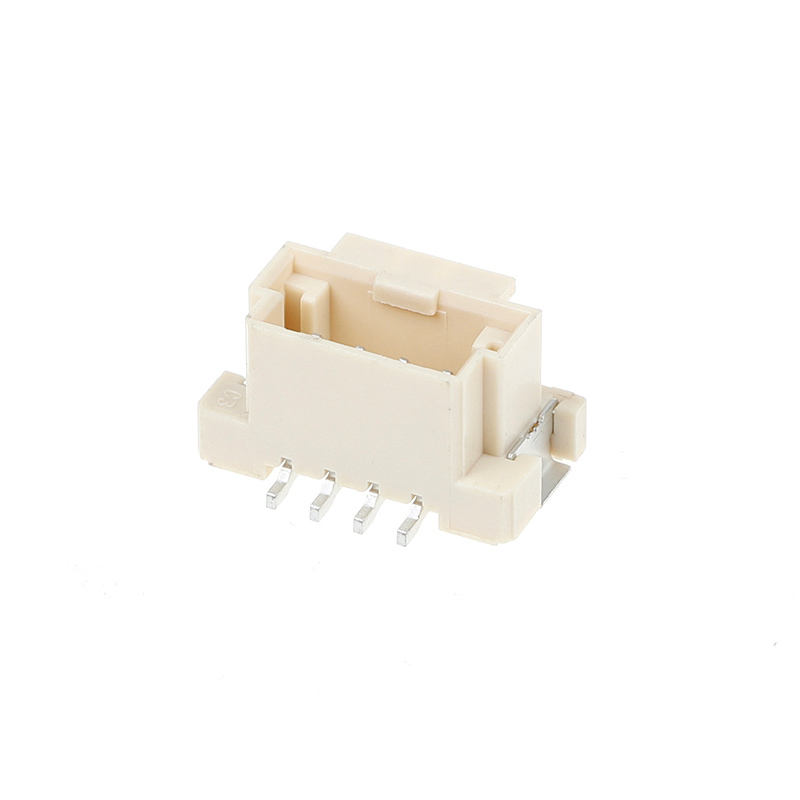

MX2.0mm Pitch Vertical Header Cáp đến bảng kết nối nữ với Buckle
Điểm nổi bật của sản phẩm
- 2.0 mm pitch dọc thép-to-board thùng nữ với tích hợp nút khóa tích cựccho chống ngắt kết nối dưới rung động
- Thiết kế một hàng, số pin: 2P-20P có thể cấu hình, hỗ trợ cả truyền tín hiệu và truyền DC năng lượng thấp
- UL94V-0 tháp nhiệt độ cao, tương thích với hàn xuyên lỗ; phù hợp với RoHS & REACH
- Audible-click cấu trúc khóa, dễ dàng tự động kết hợp / không kết hợp, ngăn ngừa không kết hợp với phím phân cực
- Thay thế giảm chi phí hiệu quả cho loạt dây 2.0 mm truyền thống, hỗ trợ tùy chỉnh OEM / ODM
Thông số kỹ thuật sản phẩm
Các thông số cơ khí chung
| Điểm |
Thông số kỹ thuật |
| Động cơ |
2.0 mm |
| Loại kết nối |
Sợi-to-Board đầu thẳng đứng nữ (through-Hole) |
| Phương pháp khóa |
Chốt khóa tích cực (lốt) |
| Số lượng vị trí |
2 ~ 20P, hàng đơn |
| Chu kỳ giao phối |
Min. 300 chu kỳ |
| Lực giữ |
≥ 40N (tình trạng kết hợp hoàn toàn) |
| Năng lực không kết hợp |
8-25N |
| Loại gắn PCB |
DIP xuyên lỗ |
| Khuyến nghị về độ dày PCB |
1.2-1.6 mm |
Tính chất vật liệu và điện
| Điểm |
Thông số kỹ thuật |
| Vật liệu nhà ở |
Nylon66 / PA9T, UL94V-0 |
| Máy trạm liên lạc |
Phosphor đồng |
| Bọc tiếp xúc |
Tiêu chuẩn: thiếc trên niken; Tùy chọn: vàng flash |
| Lưu lượng điện |
2A mỗi lần tiếp xúc |
| Điện áp định số |
250V AC/DC |
| Tối đa. |
800V AC / 1 phút |
| Kháng tiếp xúc |
≤ 30 mΩ tối đa |
| Kháng cách nhiệt |
≥ 1000 MΩ phút |
| Đường đo dây phù hợp |
22-30 AWG dây thắt dây giòn |
Hướng dẫn môi trường và hàn
| Điểm |
Thông số kỹ thuật |
| Nhiệt độ hoạt động |
-25°C ~ +85°C |
| Nhiệt độ lưu trữ |
-40°C ~ +105°C |
| Quá trình hàn |
Đuất sóng thông qua lỗ |
| Nhiệt độ và thời gian hàn |
260 °C tối đa, ≤5 giây |
| Tuân thủ |
RoHS 2.0, phù hợp với REACH SVHC |
Tính năng sản phẩm
- Chốt khóa tích hợp: phản hồi ′′click′′ có thể nghe được khi được ghép hoàn toàn, tránh ngắt cắm ngẫu nhiên trong môi trường rung
- Tính năng chính của phân cực: ngăn chặn sự không phù hợp ngược trong quá trình chèn bằng tay hoặc dây chuyền lắp ráp
- Các thiết bị kết nối phốt pho-bronze với lớp bọc thiếc: hiệu suất kết nối ổn định, kháng tiếp xúc thấp, khả năng hàn tốt
- Vật liệu cách nhiệt chống cháy UL94V-0, phạm vi nhiệt độ hoạt động rộng cho thiết bị điện tử trong nhà
- Lắp đặt thẳng đứng tiết kiệm không gian PCB ngang; bố trí chân ngang tiêu chuẩn cho thiết kế bố trí PCB đơn giản
- Bao phủ pin-count rộng 2P-20P, hỗ trợ chiều dài pin tùy chỉnh, tùy chọn mạ & màu lồng đặc biệt
- Phù hợp với RoHS-REACH, phù hợp với các yêu cầu xuất khẩu thị trường toàn cầu
Ưu điểm sản phẩm
- Độ tin cậy chống rung: Buckle tích hợp giải quyết rủi ro kết nối lỏng lẻo cho thiết bị di chuyển / tiếp xúc với cú sốc so với các đầu nối chỉ ma sát
- Tương thích với lắp ráp: Chứng nhận rõ ràng bằng cách nhấp chuột, ít lỗi con người trong quá trình lắp ráp bằng tay, tỷ lệ lỗi liên tục sau bán hàng thấp hơn
- Tính linh hoạt của thiết kế: Cổ phiếu 2-20P hoàn chỉnh, hỗ trợ mạ tùy chỉnh, sửa đổi màu sắc và chân cho các yêu cầu đặc biệt của dự án
- Sự ổn định nguồn cung: Dấu ấn tiêu chuẩn tương thích với các giải pháp truyền thống 2,0 mm wire-to-board, thời gian dẫn đầu ngắn cho khối lượng khối lượng
- Cân bằng chi phí-hiệu suất: Tránh giá cao quá mức; đáp ứng hầu hết nhu cầu kết nối điện áp thấp trong nhà của người tiêu dùng và công nghiệp
- Sẵn sàng xuất khẩu: Phù hợp đầy đủ với các yêu cầu thị trường EU và Bắc Mỹ, báo cáo thử nghiệm có sẵn theo yêu cầu
Ứng dụng
- Thiết bị gia dụng và gia dụng thông minh: các thiết bị gia dụng nhỏ, khóa thông minh, máy làm ẩm, thiết bị nấu ăn
- IoT & Điện tử tiêu dùng: cảm biến, bộ điều khiển, mô-đun hiển thị, thiết bị di động chạy pin
- Kiểm soát và thiết bị công nghiệp: mô-đun PLC cỡ nhỏ, thiết bị thử nghiệm, kết nối tín hiệu nội bộ bảng điều khiển
- Thiết bị y tế (không cấy ghép): thiết bị làm đẹp, thiết bị giám sát, dây dẫn tín hiệu điện áp thấp bên trong
- Robot & Tự động hóa: dây dẫn động cơ robot nhỏ, kết nối tín hiệu quạt & động cơ
- Đèn & Các mô-đun phụ trợ năng lượng mới: Động cơ điều khiển LED, dây chuyền tín hiệu phụ trợ quản lý pin nhỏ
Câu hỏi thường gặp
1. Q: Bạn có một danh mục? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn?
A: Vâng, bạn có thể liên hệ với chúng tôi trực tuyến hoặc gửi email để nhận danh mục.
2. Q: Tôi không thể tìm thấy sản phẩm trong cata của bạnLogue, anh làm sản phẩm này cho tôi được không?
A: Danh mục của chúng tôi cho thấy hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết sản phẩm bạn cần, và số lượng bạn muốn. Nếu chúng tôi không có nó, chúng tôi cũng có thể thiết kế và làm một khuôn mới để sản xuất nó.Để bạn tham khảo, làm cho một khuôn thông thường sẽ mất khoảng 35-45 ngày.
3. Q: Bạn có thể cung cấp một mẫu?
A: Vâng, chúng tôi cung cấp 5-10pcs của kết nối miễn phí mẫu để thử nghiệm. Nhưng bạn phải trả cho chi phí vận chuyển
4Hỏi: Thời gian giao hàng của anh thế nào?
A: Hàng tồn kho được giao trong vòng 1 ngày; hàng tùy chỉnh được giao trong vòng 5-7 ngày
5. Q: Làm thế nào để vận chuyển đơn đặt hàng của tôi?
A: Đối với các gói nhỏ, hãy gửi chúng bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói lớn, chúng tôi có thể gửi chúng bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng hộp xuất khẩu tiêu chuẩn.Chúng tôi chịu trách nhiệm cho bất kỳ thiệt hại sản phẩm gây ra trong quá trình giao hàng.
6. Q: Bạn chấp nhận loại thanh toán nào? Tôi có thể trả RMB không?
A: Chúng tôi chấp nhận T / T ((Transfer wire), Western Union, và PayPal. Xin đảm bảo rằng chúng tôi có thể nhận được cùng một số tiền như hóa đơn. Và bạn có thể thanh toán bằng nhân dân tệ. Không có vấn đề.
7. Q: Làm thế nào về kiểm soát chất lượng của công ty của bạn
A: Tiếp tục tuân thủ nghiêm ngặt ISO9001, IQC, OQC, IPQC, QA chiếm 10% bộ phận Chất lượng của chúng tôi. Tất cả sản phẩm của chúng tôi sẽ được kiểm tra bởi CCD.
8. Q: Tôi cần danh sách giá của tất cả các sản phẩm của bạn.
A: Chúng tôi không có danh sách giá của tất cả các sản phẩm của chúng tôi. Bởi vì chúng tôi có rất nhiều mặt hàng, nó là không thể làm cho tất cả các giá của họ trên một danh sách,và giá luôn thay đổi vì chi phí vật liệu và số lượngVà bạn có thể cung cấp cho chúng tôi một danh sách của tất cả các mặt hàng bạn cần; chúng tôi sẽ xác nhận một cách cẩn thận một và cung cấp cho bạn một thông số kỹ thuật và danh sách giá
9. Q: Bạn có thể làm sản phẩm tùy chỉnh và đóng gói tùy chỉnh?
A: Có. Chúng tôi đã thực hiện rất nhiều tùy chỉnh
về đóng gói tùy chỉnh, không có vấn đề cho chúng tôi đặt logo của bạn hoặc thông tin khác trên gói.Chỉ cần chỉ ra rằng nó gây ra chi phí bổ sung.
10Q: Bạn có chứng chỉ gì?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vv
