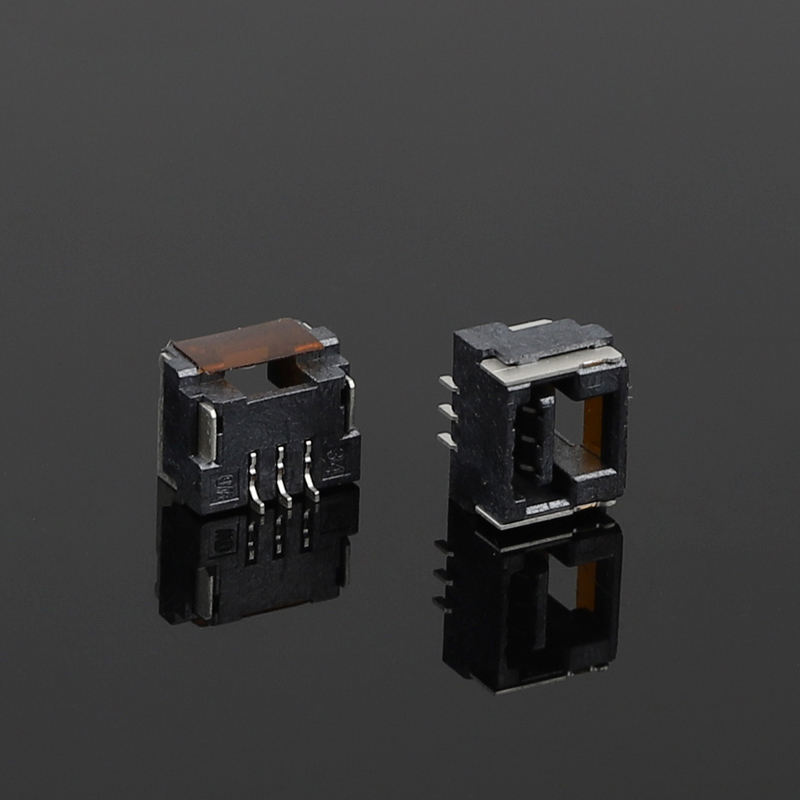

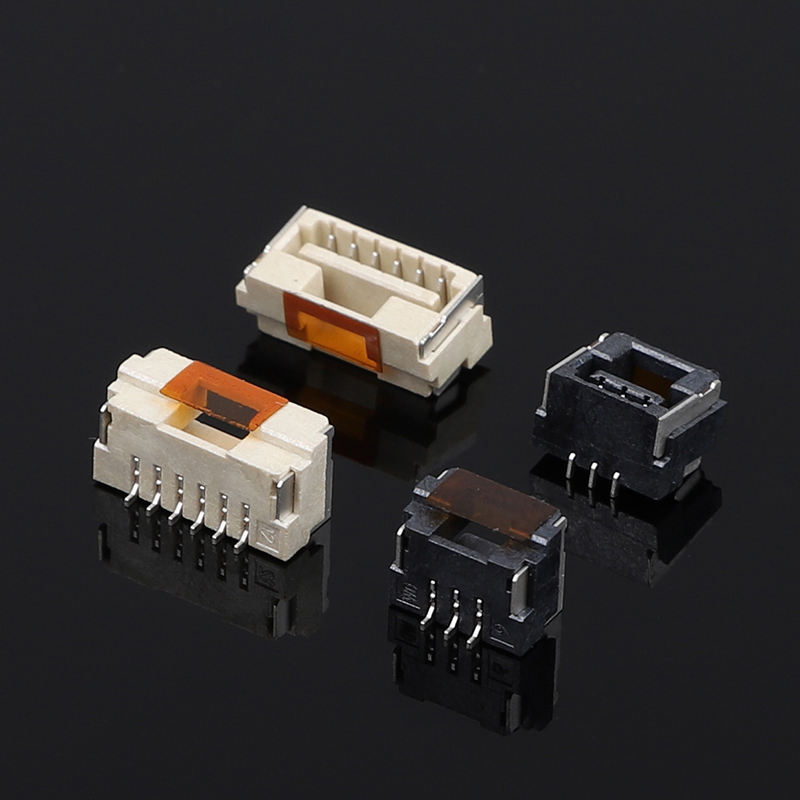

MX 1.25mm Pitch Horizontal SMT Connector với Buckle thay thế 502386 WAFER Connector
Điểm nổi bật của sản phẩm
- Thay thế trực tiếp cơ khí và điện cho dòng wafer Molex 502386, không cần sửa đổi bố cục PCB
- Lắp đặt SMT góc thẳng ngang với khóa khóa tích hợp, khóa an toàn chống rung động
- 1.25 mm pitch nhỏ gọn, giải pháp dây đến bảng một hàng cho thiết kế PCB không gian hạn chế
- Bộ chứa nhiệt độ cao LCP, tương thích hoàn toàn với quy trình hàn ngược dòng SMT tiêu chuẩn
- Phạm vi số pin rộng 2-15P, hỗ trợ các tùy chọn bọc bằng thiếc / vàng; phù hợp với RoHS-REACH
- Khả năng sản xuất hàng loạt ổn định, thời gian giao hàng ngắn hơn so với các bộ phận gốc nhập khẩu
Thông số kỹ thuật sản phẩm
Các thông số cơ khí chung
| Điểm |
Thông số kỹ thuật |
| Động cơ |
1.25 mm |
| Phong cách lắp đặt |
SMT chiều ngang / góc phải |
| Số mạch |
2 ~ 15 P |
| Hướng giao phối |
Sợi vào bên đến bảng |
| Loại khóa |
Chốt khóa khóa cắm |
| Chu kỳ giao phối |
Min 30 chu kỳ |
| Gói |
Dải băng đúc và cuộn |
| Khả năng cháy |
UL 94V-0 |
Tính chất vật liệu và điện
| Điểm |
Thông số kỹ thuật |
| Vật liệu nhà ở |
LCP nhiệt nhựa nhiệt độ cao |
| Vật liệu tiếp xúc |
Phosphor đồng |
| Bọc tiếp xúc |
Bọc thiếc (tiêu chuẩn); vàng flash tùy chọn |
| Điện lượng định số cho mỗi chân |
1.0 A |
| Điện áp định số |
50V AC / DC |
| Max. Kháng tiếp xúc |
≤ 30 mΩ (ban đầu) |
| Min. Kháng cách nhiệt |
≥ 1000 MΩ @ 500 V DC |
| Chống điện áp |
250 V AC / 1 phút |
Hướng dẫn môi trường và hàn
| Điểm |
Thông số kỹ thuật |
| Phạm vi nhiệt độ hoạt động |
-40 °C ~ +105 °C |
| Điều kiện hàn ngược |
Nhiệt độ đỉnh 260 °C ± 5 °C, thời gian 5-10 giây |
| Môi trường lưu trữ |
Nhiệt độ -10 ~ 40 °C, độ ẩm 30 - 70% RH, tránh hấp thụ độ ẩm |
| Tuân thủ |
RoHS, REACH |
Tính năng sản phẩm
- Cơ chế khóa khóa chốt tích hợp: phản hồi cảm giác rõ ràng, hiệu suất chống kéo ra mạnh mẽ chống rung động và sốc cơ học
- Thiết kế vỏ phân cực, ngăn ngừa sự không phù hợp ngược trong quá trình lắp ráp bằng tay hoặc tự động
- Máy cách nhiệt chống nhiệt độ cao LCP, chịu được hồ sơ nhiệt dòng chảy lại SMT mà không bị nóng chảy hoặc biến dạng
- Phosphor-bronz cấu trúc tiếp xúc hai chùm, kháng tiếp xúc ổn định trong nhiều chu kỳ giao phối
- Dấu chân SMT góc phải ngang, 1: 1 tương thích với dấu chân 502386 series, không thay đổi cho PCB hiện có
- Bao bì băng trên cuộn để chọn và đặt; nhiều lựa chọn chiều dài chân và mạ cho các yêu cầu dự án đa dạng
- Phù hợp với RoHS & REACH, xếp hạng chống cháy UL 94V-0
Ưu điểm sản phẩm
- Đặt vào thay thế: 100% tương thích với loạt 502386, không có thiết kế lại PCB, thay thế nhanh BOM cho các dự án giảm khan hiếm
- Tăng khả năng giữ khóa: Địa lý khóa tối ưu, hiệu suất chống rung tốt hơn so với các phiên bản khóa ma sát chung; phù hợp với các thiết bị chuyển bộ phận
- Tương thích với sản xuất: Các tay cầm vật liệu LCP lưu lại nhiệt; bao bì cuộn băng phù hợp với tiêu chuẩn SMT pick-and-place, tỷ lệ khiếm khuyết lắp ráp thấp
- Thay thế địa phương hiệu quả về chi phí: Thời gian giao hàng ngắn hơn so với các bộ phận gốc nhập khẩu, MOQ linh hoạt cho các đơn đặt hàng nguyên mẫu và khối lượng lớn
- Các tùy chọn tùy chỉnh: Số pin có thể điều chỉnh, mạ mạ (tin / vàng flash), thông số kỹ thuật cuộn băng tùy chỉnh có sẵn cho các dự án đặc biệt
Ứng dụng
- Điện tử tiêu dùng: mô-đun nhà thông minh, thiết bị gia dụng nhỏ, thiết bị đeo
- Mô-đun màn hình & LCD: kết nối tín hiệu nội bộ cho các tấm nhỏ
- Điều khiển công nghiệp: mô-đun cảm biến nhỏ gọn, bảng ngoại vi PLC nhỏ
- Robot & UAV: hệ thống dây tín hiệu nội bộ cho các mô-đun điều khiển bay & phụ trợ
- Thiết bị y tế: Thiết bị chẩn đoán di động liên kết tín hiệu điện áp thấp nội bộ
- Các mô-đun phụ trợ nội thất ô tô: kết nối tín hiệu không liên quan đến an toàn
Câu hỏi thường gặp
1. Q: Bạn có một danh mục? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn?
A: Vâng, bạn có thể liên hệ với chúng tôi trực tuyến hoặc gửi email để nhận danh mục.
2. Q: Tôi không thể tìm thấy sản phẩm trong cata của bạnLogue, anh làm sản phẩm này cho tôi được không?
A: Danh mục của chúng tôi cho thấy hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết sản phẩm bạn cần, và số lượng bạn muốn. Nếu chúng tôi không có nó, chúng tôi cũng có thể thiết kế và làm một khuôn mới để sản xuất nó.Để bạn tham khảo, làm cho một khuôn thông thường sẽ mất khoảng 35-45 ngày.
3. Q: Bạn có thể cung cấp một mẫu?
A: Vâng, chúng tôi cung cấp 5-10pcs của kết nối miễn phí mẫu để thử nghiệm. Nhưng bạn phải trả cho chi phí vận chuyển
4Hỏi: Thời gian giao hàng của anh thế nào?
A: Hàng tồn kho được giao trong vòng 1 ngày; hàng tùy chỉnh được giao trong vòng 5-7 ngày
5. Q: Làm thế nào để vận chuyển đơn đặt hàng của tôi?
A: Đối với các gói nhỏ, hãy gửi chúng bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói lớn, chúng tôi có thể gửi chúng bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng hộp xuất khẩu tiêu chuẩn.Chúng tôi chịu trách nhiệm cho bất kỳ thiệt hại sản phẩm gây ra trong quá trình giao hàng.
6. Q: Bạn chấp nhận loại thanh toán nào? Tôi có thể trả RMB không?
A: Chúng tôi chấp nhận T / T ((Transfer wire), Western Union, và PayPal. Xin đảm bảo rằng chúng tôi có thể nhận được cùng một số tiền như hóa đơn. Và bạn có thể thanh toán bằng nhân dân tệ. Không có vấn đề.
7. Q: Làm thế nào về kiểm soát chất lượng của công ty của bạn
A: Tiếp tục tuân thủ nghiêm ngặt ISO9001, IQC, OQC, IPQC, QA chiếm 10% bộ phận Chất lượng của chúng tôi. Tất cả sản phẩm của chúng tôi sẽ được kiểm tra bởi CCD.
8. Q: Tôi cần danh sách giá của tất cả các sản phẩm của bạn.
A: Chúng tôi không có danh sách giá của tất cả các sản phẩm của chúng tôi. Bởi vì chúng tôi có rất nhiều mặt hàng, nó là không thể làm cho tất cả các giá của họ trên một danh sách,và giá luôn thay đổi vì chi phí vật liệu và số lượngVà bạn có thể cung cấp cho chúng tôi một danh sách của tất cả các mặt hàng bạn cần; chúng tôi sẽ xác nhận một cách cẩn thận một và cung cấp cho bạn một thông số kỹ thuật và danh sách giá
9. Q: Bạn có thể làm sản phẩm tùy chỉnh và đóng gói tùy chỉnh?
A: Có. Chúng tôi đã thực hiện rất nhiều tùy chỉnh
về đóng gói tùy chỉnh, không có vấn đề cho chúng tôi đặt logo của bạn hoặc thông tin khác trên gói.Chỉ cần chỉ ra rằng nó gây ra chi phí bổ sung.
10Q: Bạn có chứng chỉ gì?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vv
