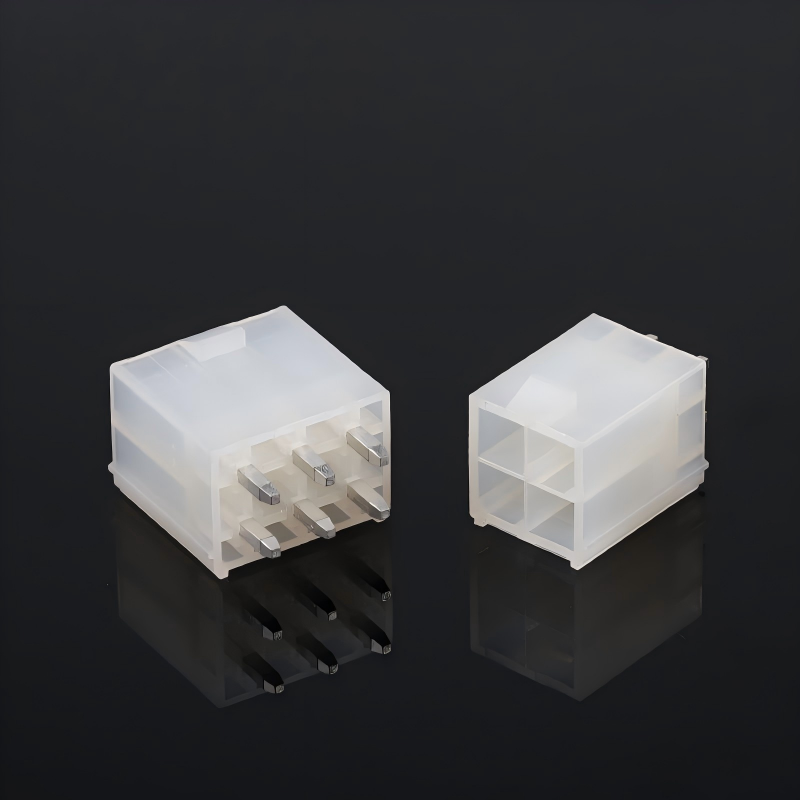

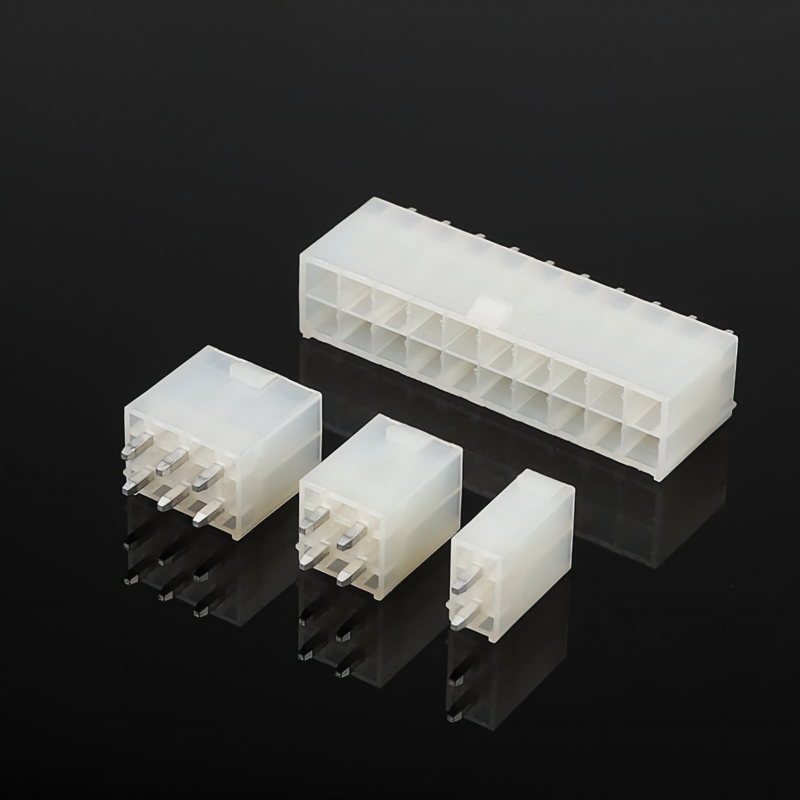

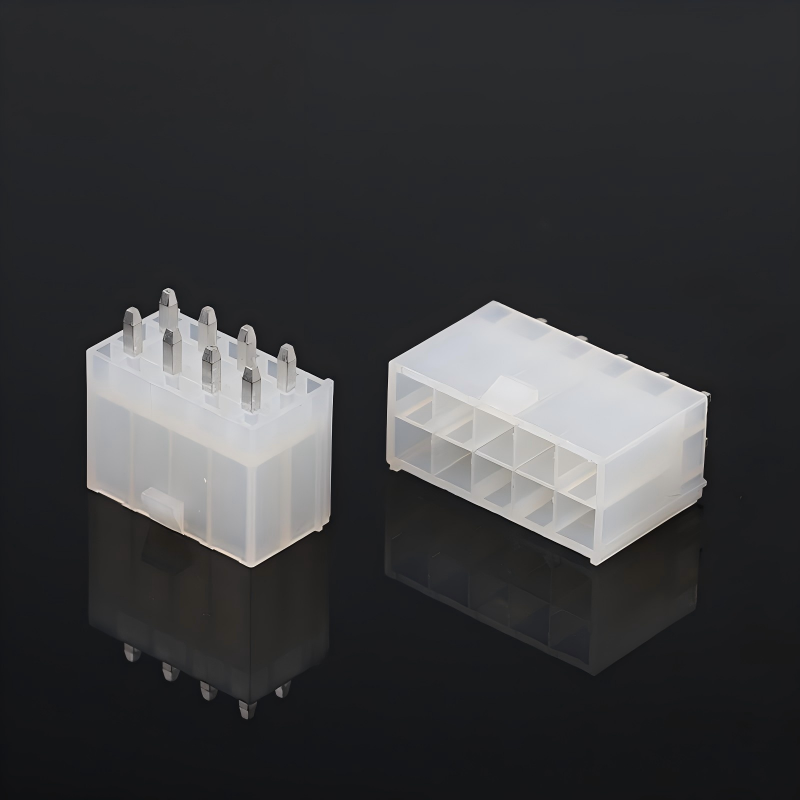

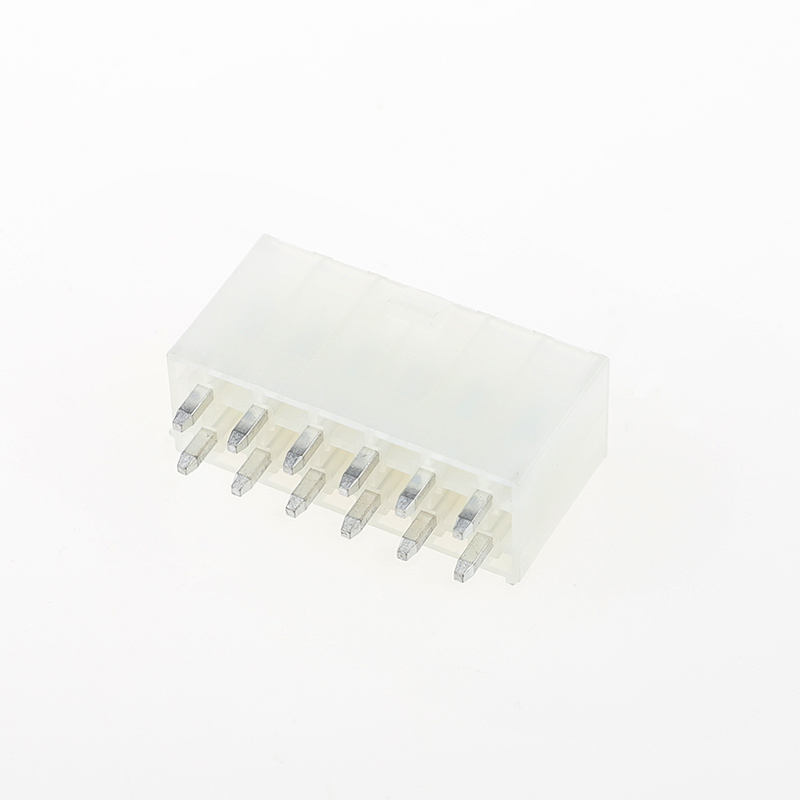

55557 Đầu nối dây nối bảng 4,2mm dọc 4,2mm Khóa chốt thẳng hàng đôi
Điểm nổi bật của sản phẩm
✅ Khoảng cách: 4.2mm, Hàng đôi, Đầu nối dây nối dây thẳng đứng
✅ Vỏ chống cháy UL94V-0, không chứa halogen cho các thiết bị công nghiệp & gia dụng
✅ Khóa khóa chống rung: Ngăn chặn tình trạng mất giao phối khi bị sốc và rung liên tục (môi trường khắc nghiệt trong công nghiệp / xe cộ)
✅ Có sẵn bộ hoàn chỉnh: Vỏ phù hợp + Thiết bị đầu cuối uốn được cung cấp cùng nhau
Thông số kỹ thuật
| Mục |
Chi tiết |
| Hiệu suất điện |
Dòng điện định mức: tối đa 5A trên mỗi mạch
Điện áp định mức: 250V AC
Điện trở tiếp xúc: 20mΩ
Điện trở cách điện: ≥1000MΩ
Chịu được điện áp: 1500V AC trong 1 phút |
| Hiệu suất cơ khí |
Sân: 4.2mm
Sắp xếp: Hàng đôi, Ghim thẳng đứng
Chu kỳ giao phối: ≥100 lần
Khả năng giữ: Thiết kế khóa khóa, chống rung khi rung
Lực chèn/rút: Bình thường, không bị mài mòn quá mức |
| Vật liệu & Mạ |
Vỏ: Nylon, UL94V-0, Không chứa halogen
Thiết bị đầu cuối liên hệ: Hợp kim đồng
Mạ: Mạ thiếc (mạ Au tùy chọn) |
| Môi trường |
Nhiệt độ hoạt động: -40oC ~ +105oC
Tuân thủ RoHS |
| Hướng dẫn hàn |
Hàn nóng chảy lại: Tối đa 260oC, tối đa 10 giây
Hàn tay: tối đa 320oC trong vòng 3 giây |
Tham khảo chéo / Thay thế thay thế
Thay thế trực tiếp cho các thương hiệu đầu nối quốc tế nổi tiếng:
- JST:loạt XH
- Molex:Dòng 55557
- TE (AMP): Dòng bảng mạch dọc đôi hàng 4,2mm tương đương
Tính năng sản phẩm
- Cấu trúc chốt thẳng đứng hai hàng cao 4,2mm, dấu chân PCB nhỏ gọn
- Tích hợp khóa an toàn, chống bung khi rung
- Chất cách điện nylon UL94V-0 không chứa halogen
- Giải pháp hoàn chỉnh: nhà ở + thiết bị đầu cuối mua sắm một cửa
- Tiếp xúc mạ thiếc ổn định, điện trở tiếp xúc thấp
Ưu điểm sản phẩm
- Khóa khóa chống rung giải quyết vấn đề vô tình không kết nối cho thiết bị công nghiệp và trên máy bay
- Khả năng chống cháy cao + không chứa halogen, đáp ứng các tiêu chuẩn an toàn & xanh nghiêm ngặt
- Có thể hoán đổi cho nhau với dòng JST/Molex/TE 4.2mm, thay thế dễ dàng mà không cần thiết kế lại PCB
- Hiệu suất điện ổn định trong phạm vi nhiệt độ rộng
- Nhà máy cung cấp trực tiếp, dịch vụ tùy chỉnh linh hoạt có sẵn
Ứng dụng
- Thiết bị điều khiển công nghiệp
- Đồ gia dụng (tủ lạnh, máy giặt, điều hòa)
- Điện tử phụ trợ ô tô, mô-đun nội thất ô tô
- Nguồn điện & UPS
- Trình điều khiển ánh sáng LED
- Dụng cụ y tế & đo lường
Phương pháp đóng gói
- Tiêu chuẩn: Đóng gói túi chống tĩnh điện
- Tùy chọn: Đóng gói hộp carton màu trắng / trung tính. Nhãn đóng gói tùy chỉnh và mã vạch có sẵn theo yêu cầu.
Phương thức thanh toán
EXW, FOB, CIF, CPT, T/T, L/C có sẵn
Thời gian dẫn
- Mẫu: 3 ngày làm việc
- Đặt hàng số lượng lớn: 1-2 tuần
Giấy chứng nhận nhà máy & Dịch vụ tùy chỉnh
- Chứng chỉ: UL, RoHS, REACH, ISO9001
- MOQ: MOQ thấp cho các mặt hàng tiêu chuẩn
- Chính sách mẫu: Mẫu miễn phí có sẵn/ Giao hàng mẫu nhanh chóng.
- Dịch vụ tùy chỉnh: Số lượng chốt tùy chỉnh, độ dày lớp mạ, lắp ráp dây cáp, đóng gói và đánh dấu đặc biệt.
Hướng dẫn lựa chọn khách hàng
- Xác nhận số lượng chân cắm & hướng lắp PCB: Chân thẳng đứng
- Xác minh phạm vi dòng điện, điện áp và nhiệt độ làm việc
- Đối với trường hợp rung động cao: Phải sử dụng phiên bản khóa để tránh không giao phối
- Yêu cầu về vật liệu xanh: Chọn vỏ không chứa halogen + UL94V-0
- Kiểm tra chéo: Thay thế trực tiếp cho đầu nối 4.2mm tương đương Molex 55557 / JST XH / TE; xác minh việc gán pin trước khi thay thế
- Hàn: Tuân thủ nghiêm ngặt hồ sơ nhiệt độ nóng chảy lại để ngăn chặn sự nóng chảy của vỏ
Câu hỏi thường gặp
1. Hỏi: Bạn có danh mục sản phẩm không? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn?
Trả lời: Có, bạn có thể liên hệ trực tuyến với chúng tôi hoặc gửi Email để nhận danh mục.
2. Hỏi: Tôi không thể tìm thấy sản phẩm trong cata của bạnlogue. Bạn có thể làm sản phẩm này cho tôi được không?
Trả lời: Danh mục của chúng tôi hiển thị hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết bạn cần sản phẩm gì và bạn muốn bao nhiêu. Nếu không có, chúng ta cũng có thể thiết kế và chế tạo khuôn mới để sản xuất. Để bạn tham khảo, làm một khuôn thông thường sẽ mất khoảng 35-45 ngày.
3. Hỏi: Bạn có thể cung cấp mẫu không? Những mẫu này có miễn phí không?
Trả lời: Có, chúng tôi cung cấp 5-10 mẫu mẫu đầu nối miễn phí để thử nghiệm. Nhưng bạn phải trả chi phí vận chuyển
4. Hỏi: Còn thời gian giao hàng của bạn thì sao?
A: Hàng tồn kho được giao trong vòng 1 ngày; hàng hóa tùy chỉnh được giao trong vòng 5 - 7 ngày
5. Q: Làm thế nào để gửi đơn đặt hàng của tôi?
Trả lời: Đối với các gói hàng nhỏ, hãy gửi chúng bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói hàng lớn, chúng tôi có thể gửi chúng bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng thùng carton xuất khẩu tiêu chuẩn. Chúng tôi chịu trách nhiệm cho bất kỳ hư hỏng sản phẩm nào xảy ra trong quá trình giao hàng.
6. Hỏi: Bạn chấp nhận loại thanh toán nào? Tôi có thể trả RMB không?
Trả lời: Weaccept T/T (Chuyển khoản), Western Union và PayPal. Vui lòng đảm bảo rằng chúng tôi có thể nhận được số tiền tương tự như Hóa đơn. Và bạn có thể thanh toán bằng RMB. Không có gì.
7. Hỏi: Việc kiểm soát chất lượng của công ty bạn như thế nào?
A: Tuân thủ nghiêm ngặt ISO9001. IQC, OQC, IPQC và QA chiếm 10% nhân viên của chúng tôi. Tất cả các sản phẩm của chúng tôi sẽ được kiểm tra bằng CCD.
8. Hỏi: Tôi cần bảng giá của tất cả các sản phẩm của bạn. Bạn có bảng giá không?
Trả lời: Chúng tôi không có bảng giá cho tất cả các sản phẩm của mình. Vì chúng tôi có rất nhiều mặt hàng nên không thể liệt kê hết giá cả, giá cả thay đổi tùy theo chi phí nguyên vật liệu và số lượng. Và bạn có thể cung cấp cho chúng tôi danh sách tất cả các mặt hàng bạn cần; chúng tôi sẽ xác nhận cẩn thận từng cái một và cung cấp cho bạn thông số kỹ thuật và bảng giá
9. Hỏi: Bạn có thể tạo ra các sản phẩm tùy chỉnh và đóng gói tùy chỉnh không?
Đ: Vâng. Chúng tôi đã thực hiện rất nhiều tùy chỉnh
sản phẩm cho khách hàng của chúng tôi trước đây (chủ yếu là dây nịt). Về đóng gói tùy chỉnh, không có vấn đề gì; chúng tôi có thể đặt logo của bạn hoặc thông tin khác trên bao bì. Chỉ cần chỉ ra rằng nó phải chịu thêm chi phí.
10. Hỏi: Bạn có chứng chỉ gì?
Đáp: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, v.v.
