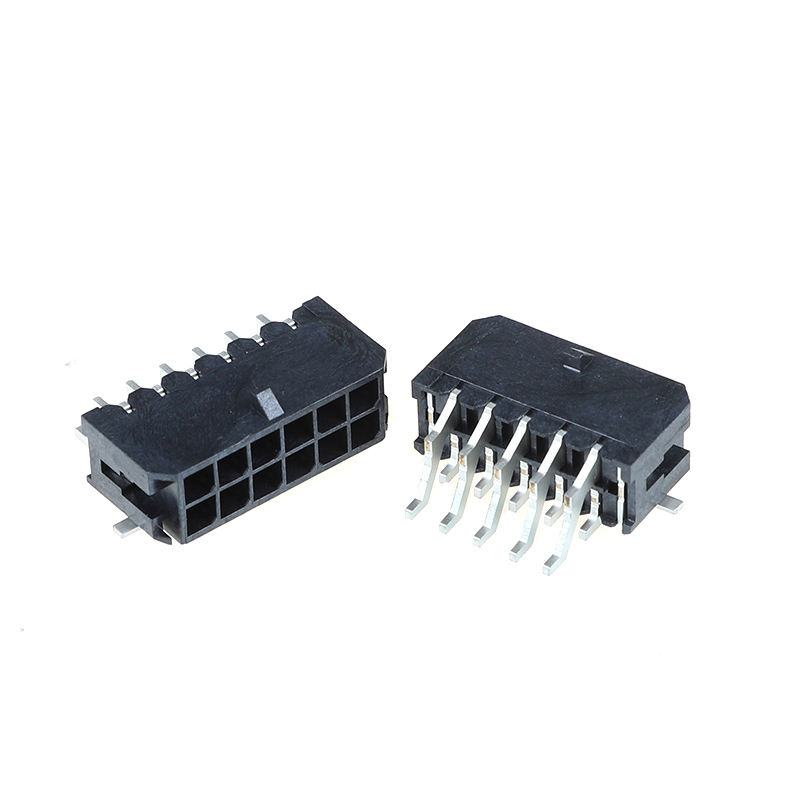

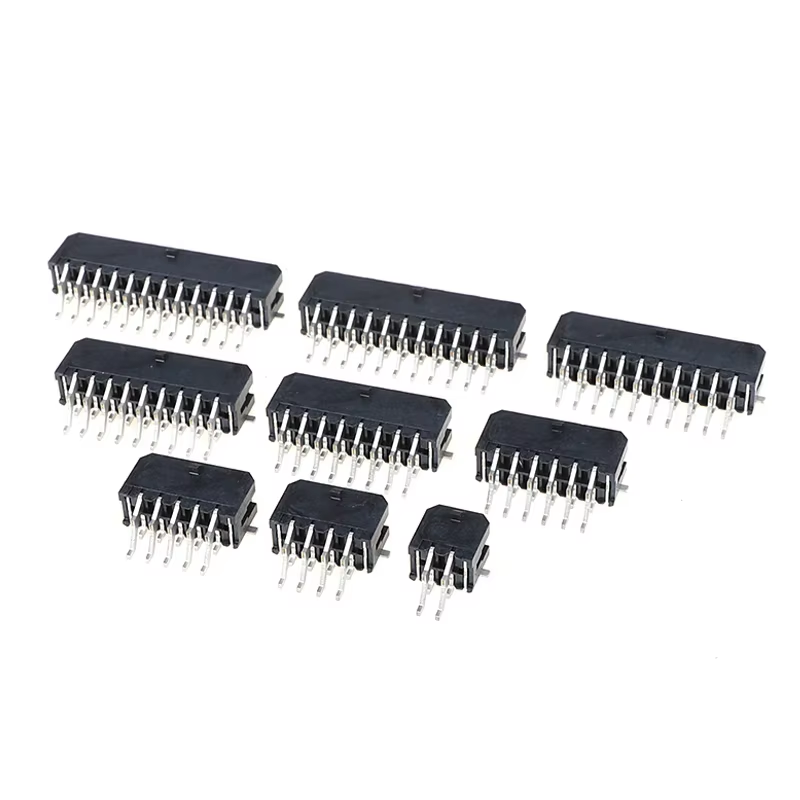

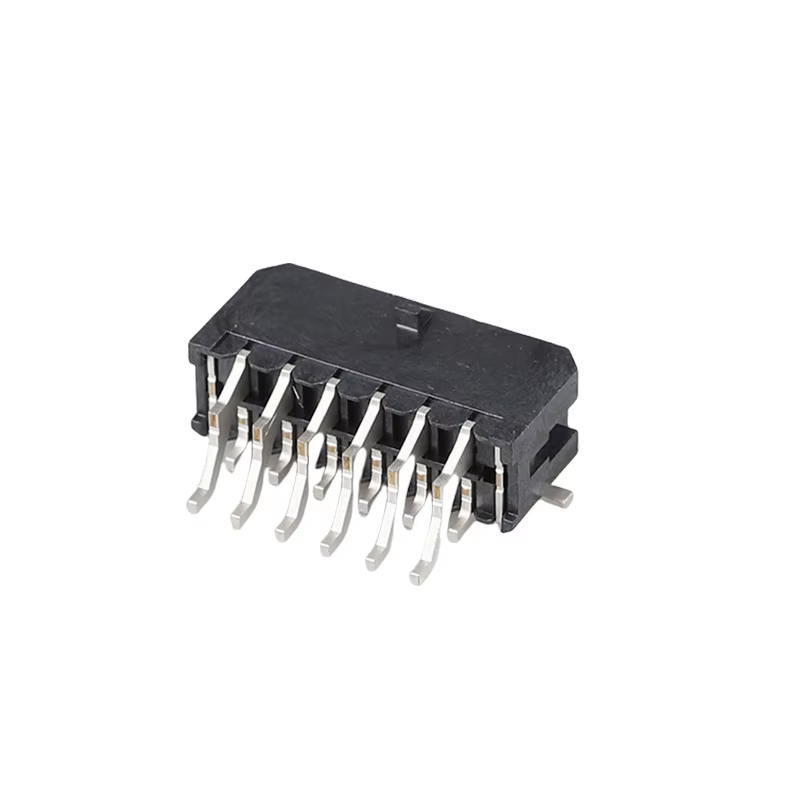

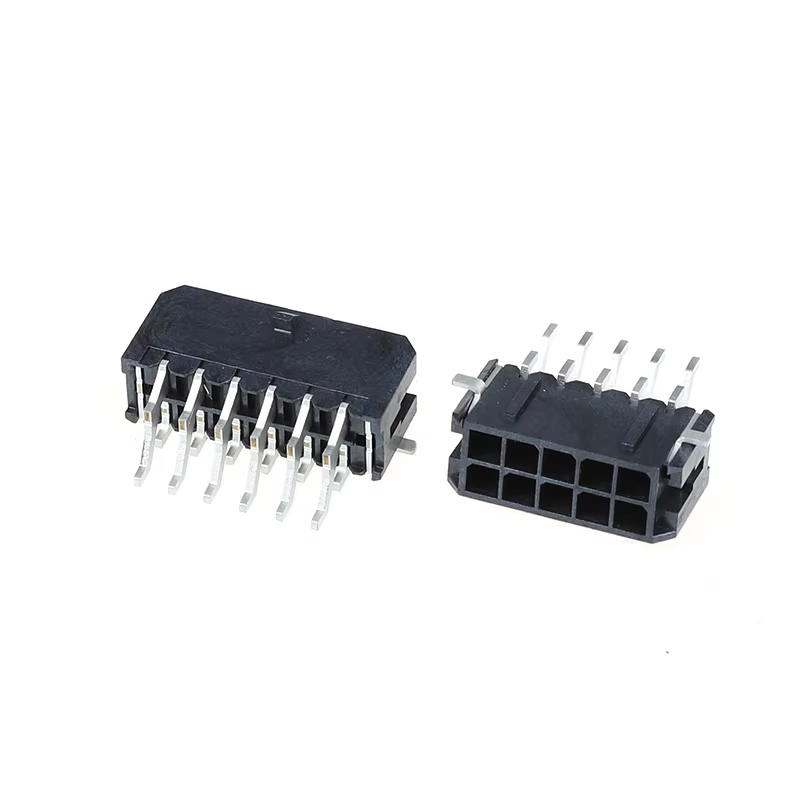

Đầu nối dây-bo mạch hai hàng MX3.0, bước răng 3.0mm, 4P đến 24P, loại ngang, tiếp điểm đồng, cấp độ ô tô & công nghiệp, tham chiếu chéo dòng Molex 43045.
Điểm nổi bật sản phẩm
- Vỏ chống cháy UL94V-0 & không chứa halogen: Đáp ứng các yêu cầu nghiêm ngặt về môi trường, sức khỏe và an toàn công nghiệp và ô tô, khói thấp, không độc hại cho thiết bị có độ tin cậy cao.
- Thiết kế khóa chống rung: Cấu trúc khóa được gia cố ngăn ngừa việc tháo rời ngẫu nhiên dưới rung động & va đập liên tục, giải quyết rủi ro kết nối lỏng lẻo trong môi trường khắc nghiệt.
- Hệ thống kết nối hoàn chỉnh: Bộ đầy đủ vỏ + đầu cos tương thích, nguồn cung cấp BOM một điểm dừng, không cần phối ghép linh kiện riêng lẻ.
- Đầu cos đồng hai tia: Điểm tiếp xúc kép ổn định, điện trở tiếp xúc thấp, duy trì mạch liên tục dưới chu kỳ nhiệt và rung động cơ học.
- Tuân thủ RoHS & REACH: Sẵn sàng xuất khẩu toàn cầu cho EU, Bắc Mỹ và các thị trường nước ngoài khác.
Thông số kỹ thuật
| Danh mục |
Mục |
Thông số |
| Hiệu suất điện |
Dòng điện định mức |
Lên đến 8.5A mỗi chân |
| Điện áp định mức |
600V AC/DC |
| Điện trở tiếp xúc |
≤20 mΩ |
| Điện trở cách điện |
≥1000 MΩ |
| Điện áp chịu đựng |
1000V AC, 1 phút |
| Hiệu suất cơ học |
Bước răng |
3.0 mm, hai hàng |
| Số cực |
4P ~ 24P |
| Chu kỳ kết nối |
≥30 chu kỳ |
| Lực giữ |
Lực giữ khóa cao, chống tháo rời dưới rung động |
| Vật liệu & mạ |
Vật liệu vỏ |
LCP/PA66, UL94V-0, không chứa halogen |
| Vật liệu đầu cos |
Hợp kim đồng |
| Tùy chọn mạ |
Mạ thiếc mờ / mạ vàng chọn lọc (trên vùng tiếp xúc) |
| Môi trường |
Nhiệt độ hoạt động |
-40℃ ~ +105℃ |
| Tuân thủ |
RoHS, REACH, HF |
| Hướng dẫn hàn |
Có sẵn SMT / xuyên lỗ; Nhiệt độ hàn tối đa 260℃, tối đa 3 giây |
Tham chiếu chéo / Thay thế tương đương
Thay thế trực tiếp tương thích chức năng với dòng Molex 43045 Micro-Fit 3.0. Được các kỹ sư lựa chọn rộng rãi làm giải pháp thay thế nguồn thứ cấp cho các đầu nối dây-bo mạch hai hàng bước răng 3.0mm tương đương của JST, TE (AMP).
Cấu hình kết nối, bố cục chân và dải kẹp dây tương tự; không cần thiết kế lại PCB cho hầu hết các dự án.
Ưu điểm sản phẩm
- Cơ chế khóa chống rung: Giải quyết điểm đau của khách hàng về việc đầu nối bị rơi ra trong các tình huống rung động ô tô/công nghiệp.
- Nhựa UL94V-0 không chứa halogen: Vượt qua kiểm tra an toàn cháy nổ cho thiết bị gia dụng, điều khiển công nghiệp và điện tử ô tô.
- Dải đầy đủ 4P~24P: Dòng sản phẩm thống nhất, đơn giản hóa quản lý BOM và tồn kho.
- Thời gian giao hàng & giá cả cạnh tranh: Chu kỳ sản xuất ngắn so với các thương hiệu gốc nước ngoài.
- Bộ đầu cos & vỏ khớp nối chuyên dụng: Hiệu suất kẹp nhất quán, giảm tỷ lệ lỗi tại hiện trường.
- Tùy chọn mạ linh hoạt: Thiếc cho mạch nguồn; vàng chọn lọc cho mạch tín hiệu ổn định cao.
Ứng dụng
- Điện tử ô tô: Mô-đun điều khiển xe, cảm biến trên xe, BMS, chiếu sáng nội thất
- Thiết bị công nghiệp: Biến tần servo, PLC, nguồn điện, bộ điều khiển công nghiệp
- Thiết bị gia dụng: Biến tần, bo mạch điều khiển nhà thông minh, mô-đun nguồn
- Năng lượng & IoT: Gói pin, mô-đun sạc, truyền tín hiệu tự động hóa
Phương pháp đóng gói
- Tiêu chuẩn: Đóng gói túi chống tĩnh điện
- Tùy chọn: Đóng gói hộp carton trắng / trung tính. Nhãn đóng gói tùy chỉnh & mã vạch có sẵn theo yêu cầu.
Thời gian giao hàng
- Mẫu: 3 ngày làm việc
- Đơn hàng số lượng lớn: 1–2 tuần
Chứng nhận nhà máy & Dịch vụ tùy chỉnh
- Chứng nhận: UL, RoHS, REACH, ISO9001
- MOQ: MOQ thấp cho các mặt hàng tiêu chuẩn
- Chính sách mẫu: Hỗ trợ mẫu miễn phí / Giao mẫu nhanh. Dịch vụ tùy chỉnh: Số lượng chân tùy chỉnh, độ dày mạ, lắp ráp dây cáp, đóng gói & đánh dấu đặc biệt.
Hướng dẫn lựa chọn của khách hàng
- Xác nhận vị trí chân: Loại ngang hai hàng 4P~24P.
- Chọn mạ: Thiếc cho mạch nguồn; khuyến nghị mạ vàng cho các tiếp điểm tín hiệu tuổi thọ cao.
- Độ dày dây: Khớp dải AWG cho đầu cos để đảm bảo lực kéo đứt.
- Kiểm tra môi trường: Đối với rung động mạnh, xác nhận khả năng giữ của khóa; sử dụng vỏ LCP cho ứng dụng nhiệt độ cao.
- Tiền xác nhận: Đặt hàng mẫu miễn phí để kiểm tra rung động, chu kỳ nhiệt và kẹp trước khi chốt thiết kế hàng loạt.
- Kiểm tra kết nối: Tương thích hoàn toàn với vỏ & đầu cos dòng Molex 43045 để thay thế trực tiếp.
FAQ
1. Hỏi: Quý công ty có catalogue không? Quý công ty có thể gửi cho tôi catalogue để kiểm tra tất cả các sản phẩm của mình không?
Đ: Có, bạn có thể liên hệ trực tuyến hoặc gửi Email để nhận catalogue.
2. Hỏi: Tôi không tìm thấy sản phẩm trong catalogue của quý công ty. Quý công ty có thể sản xuất sản phẩm này cho tôi không? Đ: Catalogue của chúng tôi hiển thị hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết bạn cần sản phẩm gì và số lượng bao nhiêu. Nếu chúng tôi không có, chúng tôi cũng có thể thiết kế và làm khuôn mới để sản xuất. Để bạn tham khảo, việc làm một khuôn thông thường sẽ mất khoảng 35-45 ngày.
3. Hỏi: Quý công ty có thể cung cấp mẫu không? Các mẫu này có miễn phí không?
Đ: Có, chúng tôi cung cấp 5-10 chiếc mẫu đầu nối miễn phí để thử nghiệm. Nhưng bạn phải trả chi phí vận chuyển.
4. Hỏi: Còn thời gian giao hàng của quý công ty thì sao?
Đ: Hàng có sẵn được giao trong vòng 1 ngày; hàng tùy chỉnh được giao trong vòng 5-7 ngày.
5. Hỏi: Làm thế nào để vận chuyển đơn hàng của tôi?
Đ: Đối với các gói hàng nhỏ, gửi bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ tận nơi. Đối với các gói hàng lớn, chúng tôi có thể gửi bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng thùng carton xuất khẩu tiêu chuẩn. Chúng tôi chịu trách nhiệm về bất kỳ hư hỏng sản phẩm nào xảy ra trong quá trình giao hàng.
6. Hỏi: Quý công ty chấp nhận loại thanh toán nào? Tôi có thể thanh toán bằng RMB không?
Đ: Chúng tôi chấp nhận T/T (chuyển khoản ngân hàng), Western Union và PayPal. Vui lòng đảm bảo rằng chúng tôi nhận được cùng một số tiền như trên Hóa đơn. Và bạn có thể thanh toán bằng RMB. Không vấn đề gì.
7. Hỏi: Kiểm soát chất lượng của công ty quý công ty thì sao?
Đ: Tuân thủ nghiêm ngặt ISO9001. IQC, OQC, IPQC và QA chiếm 10% nhân viên của chúng tôi. Tất cả các sản phẩm của chúng tôi sẽ được kiểm tra bằng CCD.
8. Hỏi: Tôi cần danh sách giá tất cả các sản phẩm của quý công ty. Quý công ty có danh sách giá không?
Đ: Chúng tôi không có danh sách giá cho tất cả các sản phẩm của mình. Vì chúng tôi có quá nhiều mặt hàng, nên không thể liệt kê tất cả giá của chúng trên một danh sách, và giá cả luôn thay đổi do chi phí vật liệu và số lượng. Và bạn có thể cung cấp cho chúng tôi danh sách tất cả các mặt hàng bạn cần; chúng tôi sẽ kiểm tra cẩn thận từng cái một và cung cấp cho bạn bảng thông số kỹ thuật và giá.
9. Hỏi: Quý công ty có thể sản xuất sản phẩm tùy chỉnh và đóng gói tùy chỉnh không?
Đ: Có. Chúng tôi đã sản xuất nhiều sản phẩm tùy chỉnh cho khách hàng của chúng tôi trước đây (chủ yếu là dây cáp). Về đóng gói tùy chỉnh, không có vấn đề gì vì chúng tôi có thể đặt logo hoặc thông tin khác của bạn trên bao bì. Chỉ cần lưu ý rằng điều này phát sinh thêm chi phí.
10. Hỏi: Quý công ty có những chứng nhận nào?
Đ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, v.v.
