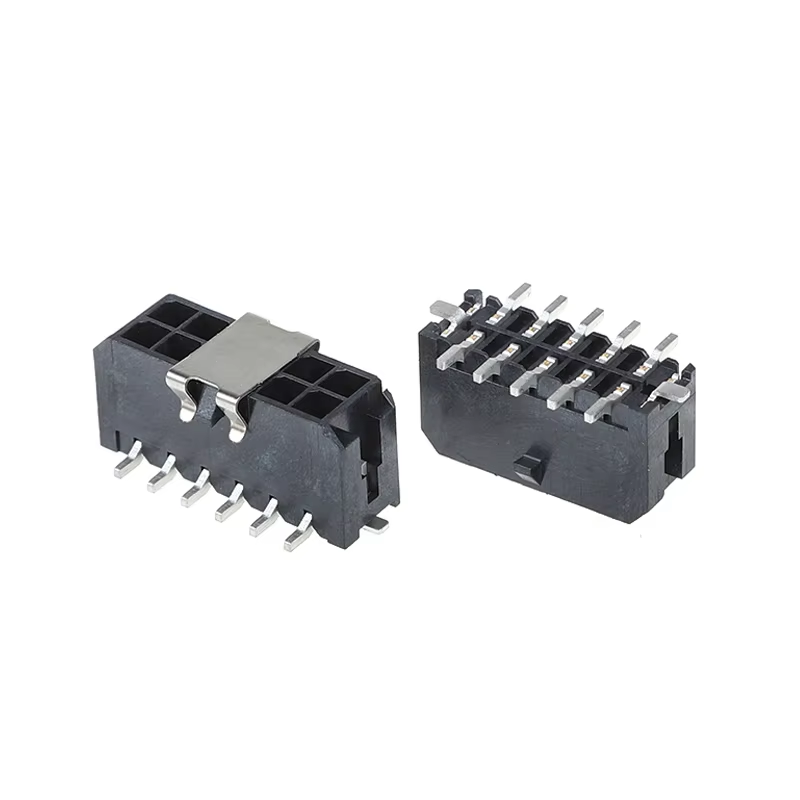

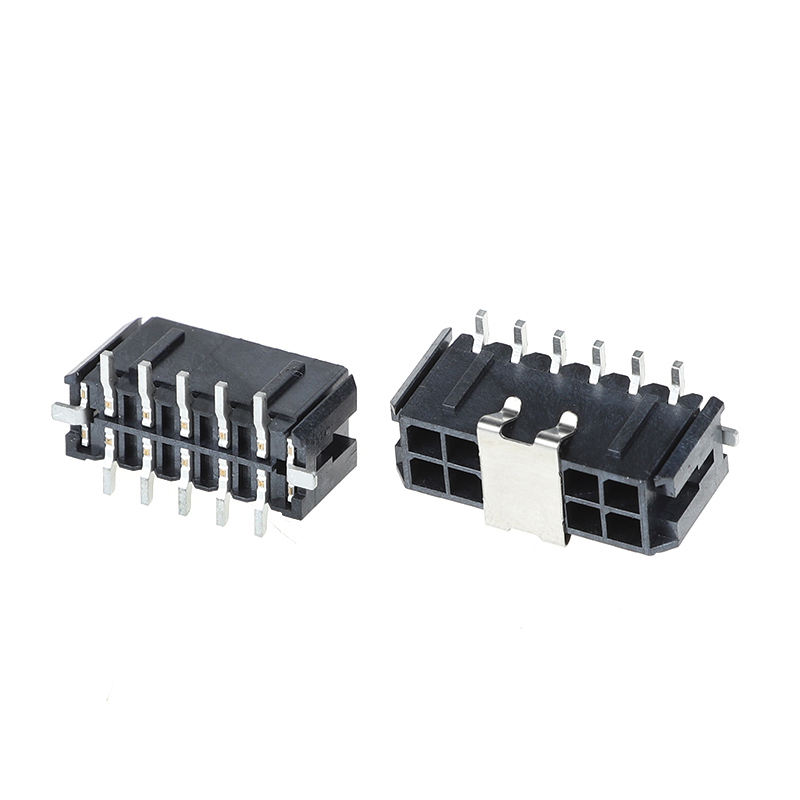

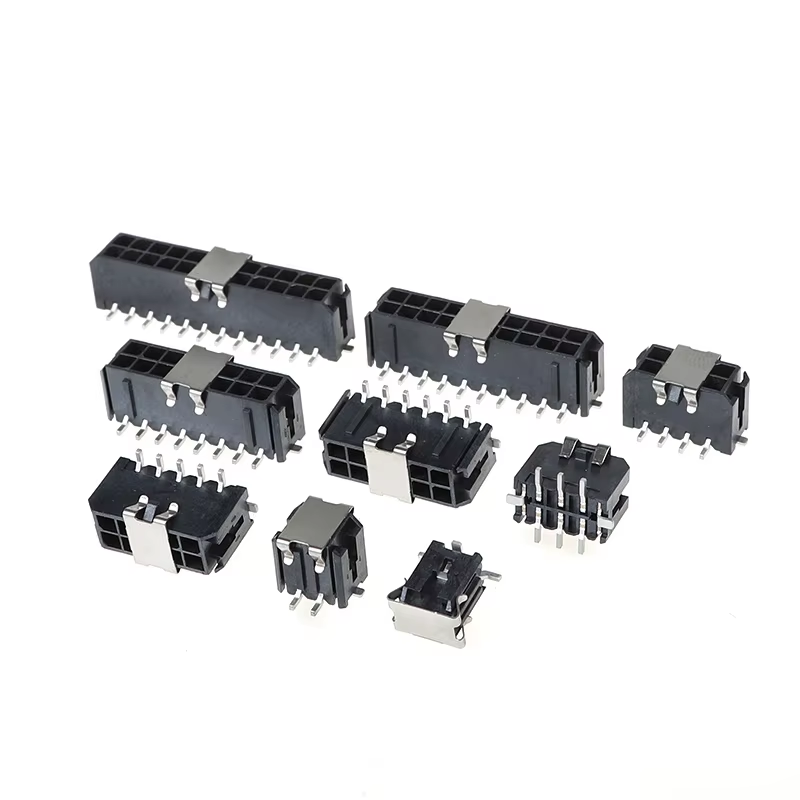

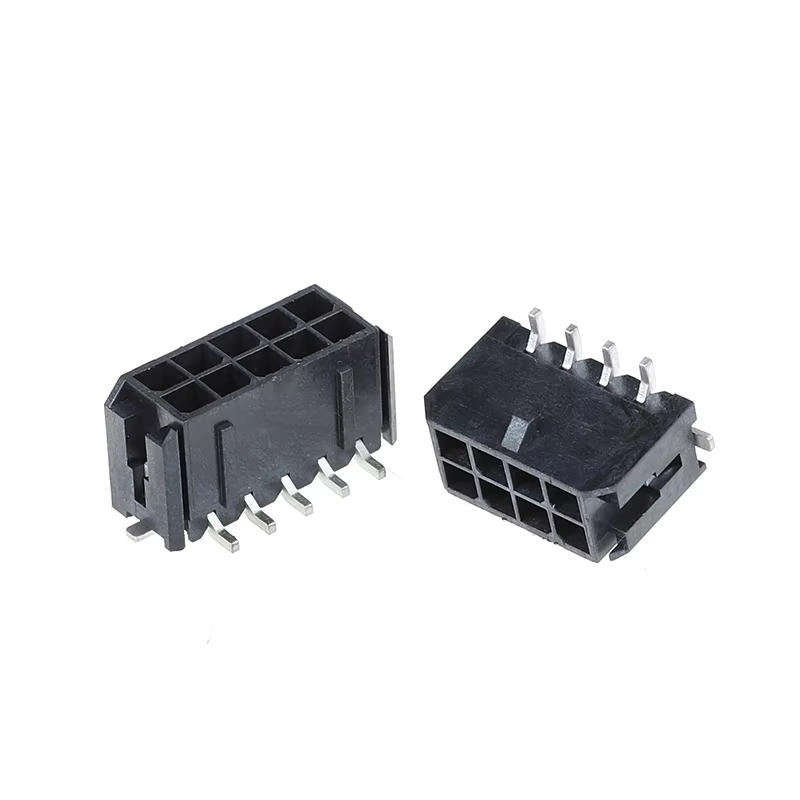

5557 Đầu nối thẳng hàng kép MX3.0MM 43045 4P-24P Dây đến đầu nối
Điểm nổi bật sản phẩm
- Đầu nối thẳng hàng kép 3.0 mm, dải 4P~24P đầy đủ cho ô tô, công nghiệp & thiết bị gia dụng
- Vỏ: chống cháy UL94V-0, chống bắt lửa cho kết nối nguồn/tín hiệu độ tin cậy cao
- Dịch vụ xử lý đầu cuối & dây dẫn hỗ trợ đầy đủ, nguồn cung cấp một điểm dừng
- Thiết kế phân cực để tránh đấu nối sai; các tiếp điểm cách ly ngăn ngừa đoản mạch
- Tuân thủ RoHS & REACH, có tùy chọn halogen thấp
Thông số kỹ thuật
| Mục |
Thông số |
| Hiệu suất điện |
|
| Dòng điện định mức |
Tối đa 8.5A mỗi chân |
| Điện áp định mức |
600V AC/DC |
| Điện trở tiếp xúc |
< 20 mΩ tối đa sau các chu kỳ đấu nối |
| Điện trở cách điện |
≥1000MΩ |
| Điện áp chịu đựng |
AC 1500V, 1 phút không bị đánh thủng |
| Hiệu suất cơ học |
|
| Chu kỳ đấu nối |
≥30 chu kỳ |
| Rung / Sốc |
Tuân thủ EIA-364, không bị gián đoạn |
| Giữ chặt đầu cuối |
Cấu trúc chống tuột |
| Vật liệu & Mạ |
|
| Vỏ |
PA66, UL94V-0 Đen |
| Vật liệu tiếp xúc |
Hợp kim đồng thau |
| Mạ |
Mạ thiếc / Mạ vàng tùy chọn |
| Hướng dẫn môi trường & hàn |
|
| Nhiệt độ hoạt động |
-40℃ ~ +105℃ |
| Hàn lại |
Nhiệt độ đỉnh 260℃, tương thích với hàn lại SMT |
| Chứng nhận |
RoHS, REACH, chứng nhận UL |
Tham chiếu chéo / Thay thế thay thế
Thay thế trực tiếp cho dòng Molex Micro-Fit 3.0 43045. Được sử dụng rộng rãi như một sản phẩm thay thế cho các đầu nối dây-bo mạch thẳng hàng kép 3.0mm tương đương của JST, AMP / TE.
Cùng một footprint & sơ đồ chân, vì vậy hầu hết các dự án không cần thiết kế lại PCB và tiết kiệm chi phí thẩm định.
Ưu điểm sản phẩm
- Bố cục chân cắm hoàn toàn tương thích, thay thế trực tiếp các thương hiệu lớn quốc tế, rút ngắn chu kỳ xác nhận dự án
- Nhựa chống cháy UL94V-0, hiệu suất ổn định cho môi trường nhiệt độ cao trong ô tô & công nghiệp
- Đóng gói băng cuộn, sẵn sàng cho dây chuyền đặt SMT tự động
- Dịch vụ một điểm dừng: cung cấp vỏ + đầu cuối + lắp ráp dây dẫn tùy chỉnh
- Kiểm tra nội tuyến nghiêm ngặt, điện trở tiếp xúc ổn định, chống rung cho điều kiện làm việc khắc nghiệt
- Số lượng chân linh hoạt: 4P đến 24P, hỗ trợ thiết kế tín hiệu hỗn hợp & nguồn
Ứng dụng
- Điện tử ô tô: mô-đun điều khiển ô tô, cảm biến xe, chiếu sáng xe hơi
- Thiết bị công nghiệp: PLC, nguồn điện, ổ servo, bộ điều khiển công nghiệp
- Thiết bị gia dụng: biến tần, HVAC, thiết bị nhà bếp thông minh
- Mô-đun nguồn & lưu trữ năng lượng, thiết bị y tế, bộ phận nguồn truyền thông
Thời gian chờ
- Mẫu: 3 ngày làm việc
- Đơn hàng số lượng lớn: 1–2 tuần
Chứng chỉ nhà máy & Dịch vụ tùy chỉnh
- Chứng chỉ: UL, RoHS, REACH, ISO9001
- MOQ: Có sẵn MOQ thấp
- Chính sách mẫu: Hỗ trợ mẫu miễn phí, giao mẫu nhanh
- Tùy chỉnh có sẵn: mạ đặc biệt, lắp ráp dây dẫn tùy chỉnh, chiều dài chân tùy chỉnh, đánh dấu logo.
Hướng dẫn lựa chọn của khách hàng
- Xác nhận số lượng chân: chọn 4P~24P theo yêu cầu mạch tín hiệu/nguồn của bạn
- Chọn lớp mạ tiếp xúc: Thiếc cho nguồn chung; Mạ vàng cho tín hiệu yếu / ứng dụng rung động cao
- Kiểm tra nhiệt độ hoạt động & chống cháy: UL94V-0 là bắt buộc đối với các thiết bị ô tô/công suất cao
- Lựa chọn đóng gói: chọn cuộn nếu sử dụng dây chuyền SMT tự động
- Khớp dây dẫn: khớp đầu cuối bấm với AWG dây của bạn trước khi lắp ráp dây dẫn
- Khuyến nghị kiểm tra mẫu thử với mẫu miễn phí của chúng tôi trước khi khóa BOM số lượng lớn
Câu hỏi thường gặp
1. Hỏi: Quý công ty có danh mục sản phẩm không? Quý công ty có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của mình không?
A: Có, bạn có thể liên hệ trực tuyến hoặc gửi Email để nhận danh mục sản phẩm.
2. Hỏi: Tôi không tìm thấy sản phẩm trong danh mục của quý công ty. Quý công ty có thể sản xuất sản phẩm này cho tôi không? A: Danh mục của chúng tôi hiển thị hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết bạn cần sản phẩm gì và số lượng bạn muốn. Nếu chúng tôi không có, chúng tôi cũng có thể thiết kế và làm khuôn mới để sản xuất. Để bạn tham khảo, việc làm một khuôn thông thường sẽ mất khoảng 35-45 ngày.
3. Hỏi: Quý công ty có thể cung cấp mẫu không? Các mẫu này có miễn phí không?
A: Có, chúng tôi cung cấp 5-10 chiếc mẫu đầu nối miễn phí để thử nghiệm. Nhưng bạn phải trả chi phí vận chuyển.
4. Hỏi: Thời gian giao hàng của quý công ty thì sao?
A: Hàng có sẵn được giao trong vòng 1 ngày; hàng tùy chỉnh được giao trong vòng 5-7 ngày.
5. Hỏi: Làm thế nào để vận chuyển đơn hàng của tôi?
A: Đối với các gói hàng nhỏ, gửi bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ tận nơi. Đối với các gói hàng lớn, chúng tôi có thể gửi bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng thùng carton xuất khẩu tiêu chuẩn. Chúng tôi chịu trách nhiệm về bất kỳ hư hỏng sản phẩm nào xảy ra trong quá trình giao hàng.
6. Hỏi: Quý công ty chấp nhận loại thanh toán nào? Tôi có thể thanh toán bằng RMB không?
A: Chúng tôi chấp nhận T/T (chuyển khoản ngân hàng), Western Union và PayPal. Vui lòng đảm bảo rằng chúng tôi nhận được số tiền tương đương với Hóa đơn. Và bạn có thể thanh toán bằng RMB. Không vấn đề gì.
7. Hỏi: Kiểm soát chất lượng của công ty quý công ty thì sao?
A: Tuân thủ nghiêm ngặt ISO9001. IQC, OQC, IPQC và QA chiếm 10% nhân viên của chúng tôi. Tất cả các sản phẩm của chúng tôi sẽ được kiểm tra bằng CCD.
8. Hỏi: Tôi cần danh sách giá tất cả các sản phẩm của quý công ty. Quý công ty có danh sách giá không?
A: Chúng tôi không có danh sách giá cho tất cả các sản phẩm của mình. Bởi vì chúng tôi có quá nhiều mặt hàng, không thể liệt kê tất cả giá của chúng trên một danh sách, và giá cả luôn thay đổi do chi phí vật liệu và số lượng. Và bạn có thể cung cấp cho chúng tôi một danh sách tất cả các mặt hàng bạn cần; chúng tôi sẽ kiểm tra cẩn thận từng cái một và cung cấp cho bạn bảng thông số kỹ thuật và giá cả.
9. Hỏi: Quý công ty có thể sản xuất sản phẩm tùy chỉnh và đóng gói tùy chỉnh không?
A: Có. Chúng tôi đã sản xuất nhiều sản phẩm tùy chỉnh cho khách hàng của chúng tôi trước đây (chủ yếu là dây dẫn). Về đóng gói tùy chỉnh, không có vấn đề gì vì chúng tôi có thể đặt logo hoặc thông tin khác của bạn trên bao bì. Chỉ cần lưu ý rằng điều này phát sinh thêm chi phí.
10. Hỏi: Quý công ty có những chứng nhận nào?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, v.v.
