Nhà > Các sản phẩm > Đầu nối BTB >

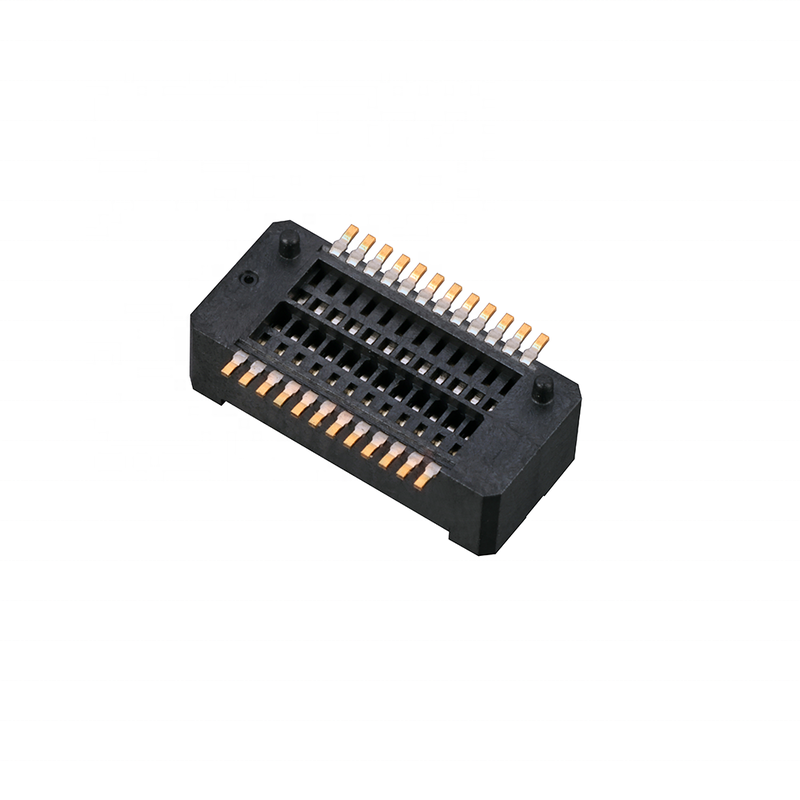

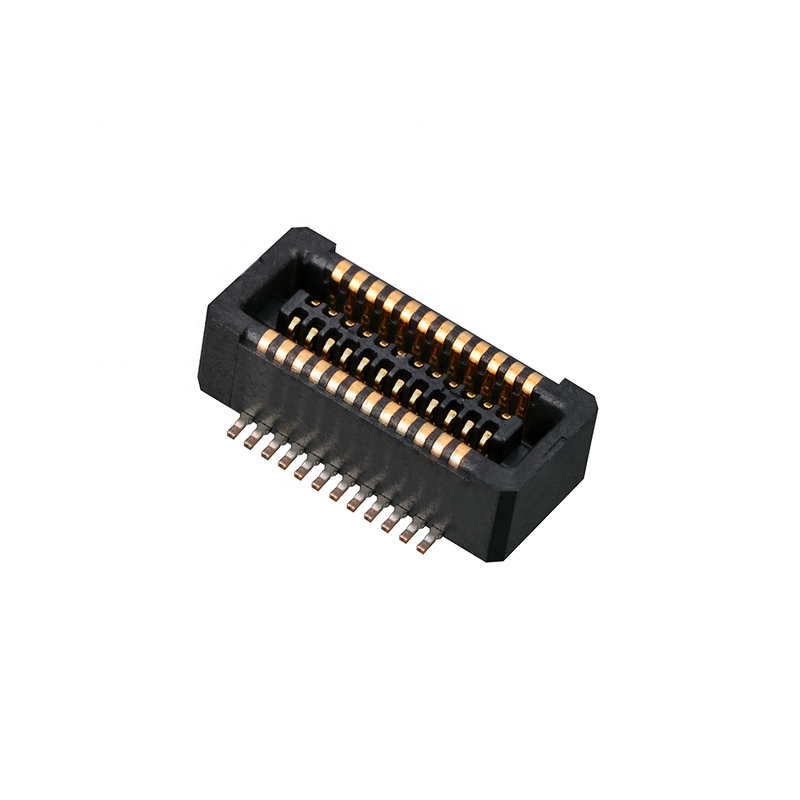

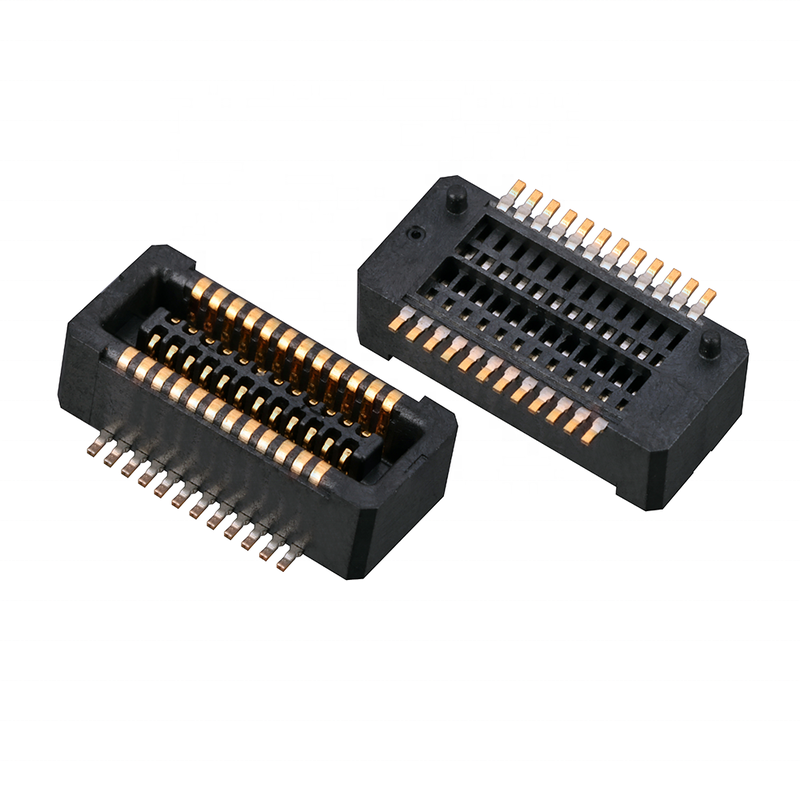

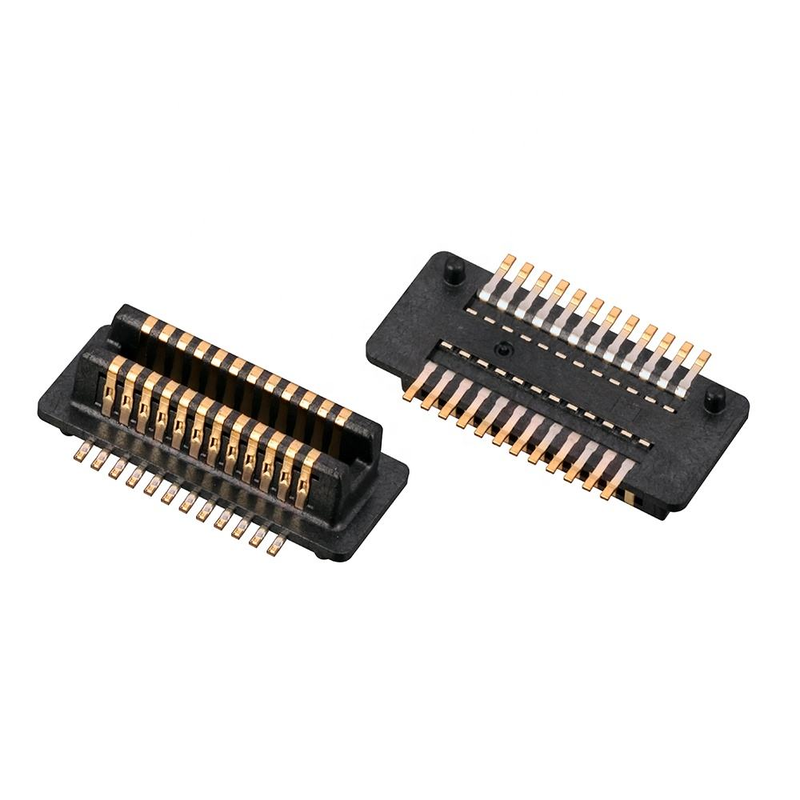

Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ

Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ

Đầu nối BTB bước răng 0.4 mm

Đầu nối board-to-board đực 30 chân

Đầu nối BTB khoảng cách nhỏ có bảo hành

Nguồn gốc:

Quảng Đông, Trung Quốc

Hàng hiệu:

XTKCONN

Chứng nhận:

CE,SGS,ROHS,ISO9001

Số mô hình:

Bộ kết nối BTB

Liên hệ với chúng tôi
Yêu cầu Đặt giá
Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ
Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ
Chi tiết sản phẩm
Ứng dụng:
PCB
Giới tính:
Nữ/nam
Chức năng:
Dùng trong sản phẩm tiêu dùng
Nhiệt độ hoạt động:
-40~+105℃
Chiều dài ghim:
Tùy chỉnh
mạ:
Vàng
Làm nổi bật:

Đầu nối BTB bước răng 0.4 mm

,

Đầu nối board-to-board đực 30 chân

,

Đầu nối BTB khoảng cách nhỏ có bảo hành

Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
1000 chiếc
Giá bán
Negotiable price
chi tiết đóng gói
gói chân không, hộp trong thùng carton
Thời gian giao hàng
5-7 ngày
Điều khoản thanh toán
L/C,T/T,Payyal
Khả năng cung cấp
3KK chiếc
Sản phẩm liên quan
Giá tốt. 0.8mm Pitch BTB Connector 10 20 40 100 Pin Tốc độ truyền cao Đầu nối đực cái Trực tuyến Băng hình

0.8mm Pitch BTB Connector 10 20 40 100 Pin Tốc độ truyền cao Đầu nối đực cái

Nhận được giá tốt nhất
Giá tốt. 60 Pin Brass Receptacle 0.8mm Pitch BTB nữ hai hàng 0.031 Băng hình

60 Pin Brass Receptacle 0.8mm Pitch BTB nữ hai hàng 0.031 "Connector board cho các ứng dụng PCB

Nhận được giá tốt nhất
Giá tốt. Đầu nối PCB 90 chân hàng đôi BTB ổ cắm cái 0.4mm bước hẹp tương thích Đầu nối Mezzanine Board-to-Board Trực tuyến Băng hình

Đầu nối PCB 90 chân hàng đôi BTB ổ cắm cái 0.4mm bước hẹp tương thích Đầu nối Mezzanine Board-to-Board

Nhận được giá tốt nhất
Giá tốt. 0.4mm Pitch 80P BTB Đầu nối đực tương thích với đầu nối Board to Board & Mezzanine DF40TC-80DP-0.4 Trực tuyến Băng hình

0.4mm Pitch 80P BTB Đầu nối đực tương thích với đầu nối Board to Board & Mezzanine DF40TC-80DP-0.4

Nhận được giá tốt nhất
Liên hệ với chúng tôi
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
Liên hệ ngay bây giờ
Mô tả sản phẩm

Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, mật độ cao

Tích hợp khả năng kết nối mù & dung sai tự căn chỉnh, tính toàn vẹn tín hiệu tốc độ cao, chiều cao xếp chồng khi kết nối cố định. Tối ưu hóa cho các thiết kế PCB xếp chồng nhỏ gọn của module IoT, nhà thông minh, TV, NB và GPS. Đóng gói cuộn SMT cho máy nhặt và đặt tự động



Điểm nổi bật của sản phẩm

  • Kết nối mù / Tự căn chỉnh & Chống lắp sai: Cấu trúc gân dẫn hướng tích hợp hấp thụ dung sai lệch tâm khi lắp ráp, tránh làm hỏng chân pin trong quá trình kết nối thủ công/tự động; chống kẹt ngăn ngừa lắp ngược.
  • Hiệu suất truyền tín hiệu tốc độ cao: Hình dạng tiếp điểm được tối ưu hóa cho tính toàn vẹn tín hiệu tốc độ cao ổn định, hỗ trợ tín hiệu tần số cao cho các module IoT, NB và GPS.
  • Chiều cao kết nối được kiểm soát: Chiều cao xếp chồng cố định duy trì khoảng cách PCB nhất quán, đơn giản hóa thiết kế vỏ cơ khí và xác nhận độ tin cậy rung động.


Mô tả sản phẩm

Danh mục Mục Thông số
Hiệu suất điện Bước răng 0.4 mm

Số chân Đầu đực 30 chân

Dòng điện định mức 0.3A mỗi tiếp điểm

Điện áp định mức 50V DC

Điện trở tiếp xúc tối đa ≤20 mΩ

Điện trở cách điện tối thiểu ≥1000 MΩ

Điện áp chịu đựng 250V AC / 60s
Hiệu suất cơ khí Chu kỳ kết nối ≥500 lần

Chiều cao kết nối Chiều cao xếp chồng cố định

Lực cắm / rút Lực cân bằng cho lắp ráp tự động

Dung sai Dung sai lệch tâm tự căn chỉnh cho kết nối mù
Vật liệu & Mạ Vật liệu tiếp điểm Đồng phosphor

Mạ tiếp điểm Mạ vàng chọn lọc trên lớp nền Niken

Vật liệu vỏ PA9T, chống cháy UL94 V-0
Hướng dẫn môi trường & hàn Nhiệt độ hoạt động -40℃ ~ +85℃

Loại hàn Hàn lại SMT

Nhiệt độ hàn lại đỉnh Tối đa 260℃, thời gian lưu ≤10s

Tuân thủ RoHS, REACH

Tham chiếu chéo / Thay thế

Giải pháp thay thế trực tiếp cho các đầu nối đực BTB bước răng 0.4mm, 30 chân phổ biến từ Molex, JAE, HRS / Hirose, dòng TE. Cùng footprint PCB và cấu hình kết nối.

  • Lợi ích: Thay thế trực tiếp mà không cần thiết kế lại layout PCB; thời gian chờ ngắn hơn và chi phí thấp hơn so với hàng nhập khẩu.
  • Lưu ý: Vui lòng cung cấp số part OEM mục tiêu của bạn để xác minh chính xác sơ đồ chân/chiều cao xếp chồng trước khi chốt thiết kế.

Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ

Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ

Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ

Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ

Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ


Tính năng sản phẩm

  1. Bước răng 0.4mm mật độ cao, đầu giữ đực 30 chân cho layout PCB xếp chồng nhỏ gọn
  2. Hướng dẫn kết nối mù tự căn chỉnh, giảm tỷ lệ từ chối khi lắp ráp
  3. Cấu trúc tiếp điểm kép cho điện trở tiếp xúc ổn định dưới rung động
  4. Layout pad SMT được tối ưu hóa cho đầu hút máy nhặt và đặt
  5. Thiết kế vỏ chống bụi, phù hợp với môi trường IoT trong nhà & công nghiệp nhẹ
  6. Chiều cao kết nối cố định, dễ dàng tính toán xếp chồng cơ khí


Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ

Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ

Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ

Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ

Ưu điểm sản phẩm

  1. Thân thiện với lắp ráp: Dung sai tự căn chỉnh bù trừ cho sự sai lệch khi xếp chồng PCB, ít lỗi lắp ráp hơn.
  2. Tín hiệu ổn định: Cấu trúc tiếp điểm được tinh chỉnh giữ nguyên chất lượng tín hiệu tốc độ cao cho các module radio NB/GPS/IoT.
  3. Sẵn sàng sản xuất: Đóng gói băng cuộn, tương thích trực tiếp với dây chuyền tự động SMT.
  4. Ưu thế về chi phí & thời gian chờ: Sản xuất trong nước, không có thời gian chờ dài ở nước ngoài.
  5. Hỗ trợ thiết kế: Datasheet, bản vẽ 2D, 3D STEP có sẵn cho đội ngũ phần cứng của bạn.

Ứng dụng
  • Module không dây IoT
  • Bo mạch điều khiển & cảm biến nhà thông minh
  • Kết nối bảng phụ màn hình TV
  • Module truyền thông NB-IoT / Cellular
  • Module định vị GPS
  • Thiết bị nhúng PCB xếp chồng tiêu dùng & di động nhỏ gọn

Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏ

Đóng gói

Băng và Cuộn (Cuộn). Đóng gói cuộn tiêu chuẩn, tương thích với máy nhặt và đặt tự động SMT, chạy trực tiếp trên dây chuyền sản xuất của bạn.

Đầu nối board-to-board đực 30 chân, bước răng 0.4 mm, khoảng cách nhỏThời gian chờ

  • Mẫu: 3 ngày làm việc
  • Đơn hàng số lượng lớn: 1-3 tuần
  • MOQ: Có thể thương lượng
  • Mẫu miễn phí có sẵn; hỗ trợ phát hành mẫu nhanh

Chứng nhận nhà máy & Dịch vụ tùy chỉnh

Chứng nhận: ISO9001, ISO14001, RoHS, REACH

  • MOQ: MOQ linh hoạt cho các mặt hàng tiêu chuẩn
  • Chính sách mẫu: Hỗ trợ mẫu miễn phí / phát hành mẫu nhanh cho kiểm tra kỹ thuật của bạn
  • Tùy chỉnh: Chiều cao kết nối tùy chỉnh, độ dày mạ, PIN, màu vỏ, và đánh dấu có sẵn. ODM & OEM được chấp nhận.


Hướng dẫn lựa chọn kỹ sư

  1. Xác nhận chiều cao xếp chồng khi kết nối, số chân và cặp kết nối đực/cái trước khi khóa footprint.
  2. Kiểm tra yêu cầu băng thông tín hiệu cho các đường NB/GPS tốc độ cao.
  3. Kiểm tra độ dày PCB, khoảng trống vỏ và yêu cầu kiểm tra rung động.
  4. Yêu cầu mẫu miễn phí để lắp ráp mẫu, kiểm tra kết nối và xác nhận tính toàn vẹn tín hiệu.
  5. Liên hệ kỹ sư phần cứng của chúng tôi để có tệp 3D, datasheet và kiểm tra mã tham chiếu chéo.


Câu hỏi thường gặp

Q: Bạn có danh mục sản phẩm không? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn không?

A: Có, bạn có thể liên hệ với chúng tôi trực tuyến hoặc gửi Email để nhận danh mục.

Q: Tôi không tìm thấy sản phẩm trong danh mục của bạn. Bạn có thể sản xuất sản phẩm này cho tôi không?A: Danh mục của chúng tôi hiển thị hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết bạn cần sản phẩm gì và số lượng bao nhiêu. Nếu chúng tôi không có, chúng tôi cũng có thể thiết kế và tạo khuôn mới để sản xuất. Để bạn tham khảo, việc tạo một khuôn thông thường sẽ mất khoảng 35-45 ngày.
Q: Bạn có thể cung cấp mẫu không? Các mẫu này có miễn phí không?

A: Có, chúng tôi cung cấp 5-10 chiếc mẫu đầu nối miễn phí để thử nghiệm. Nhưng bạn phải trả chi phí vận chuyển.
Q: Còn thời gian giao hàng của bạn thì sao?

A: Hàng có sẵn được giao trong vòng 1 ngày; hàng tùy chỉnh được giao trong vòng 5-7 ngày.
Q: Làm thế nào để vận chuyển đơn hàng của tôi?

A: Đối với các gói hàng nhỏ, gửi bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói hàng lớn, chúng tôi có thể gửi bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng thùng carton xuất khẩu tiêu chuẩn. Chúng tôi sẽ chịu trách nhiệm về bất kỳ hư hỏng sản phẩm nào xảy ra trong quá trình giao hàng.
6. Q: Bạn chấp nhận loại thanh toán nào? Tôi có thể thanh toán bằng RMB không?

A: Chúng tôi chấp nhận T/T (Chuyển khoản ngân hàng), Western Union và PayPal. Hãy chắc chắn rằng chúng tôi nhận được số tiền tương đương với Hóa đơn. Và bạn có thể thanh toán bằng RMB. Không vấn đề gì.
7. Q: Kiểm soát chất lượng của công ty bạn như thế nào?

A: Tuân thủ nghiêm ngặt ISO9001; IQC, OQC, IPQC và QA chiếm 10% bộ phận Chất lượng của chúng tôi. Bài kiểm tra CCD được áp dụng cho 99% ứng dụng sản phẩm của công ty chúng tôi.
Q: Tôi cần danh sách giá tất cả các sản phẩm của bạn. Bạn có danh sách giá không?

A: Chúng tôi không có danh sách giá cho tất cả các sản phẩm của mình. Vì chúng tôi có quá nhiều mặt hàng, nên không thể đưa tất cả giá của chúng vào danh sách, và giá luôn thay đổi do chi phí vật liệu và số lượng. Và bạn có thể cung cấp cho chúng tôi danh sách tất cả các mặt hàng bạn cần; chúng tôi sẽ kiểm tra cẩn thận từng cái một và cung cấp cho bạn bảng thông số kỹ thuật và giá.
Q: Bạn có thể làm sản phẩm tùy chỉnh và đóng gói tùy chỉnh không?

A: Có. Chúng tôi đã làm nhiều sản phẩm tùy chỉnh cho khách hàng của chúng tôi trước đây (chủ yếu là dây cáp). Về đóng gói tùy chỉnh, không có vấn đề gì; chúng tôi có thể đặt logo hoặc thông tin khác của bạn lên bao bì. Chỉ cần lưu ý rằng nó sẽ gây ra một số chi phí bổ sung.
Q: Bạn có những chứng nhận nào?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, v.v.
