Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
XTKCONN
Chứng nhận:
CE,SGS,ROHS,ISO9001
Số mô hình:
Bộ kết nối BTB
Băng hình
Băng hình
Băng hình
Băng hình

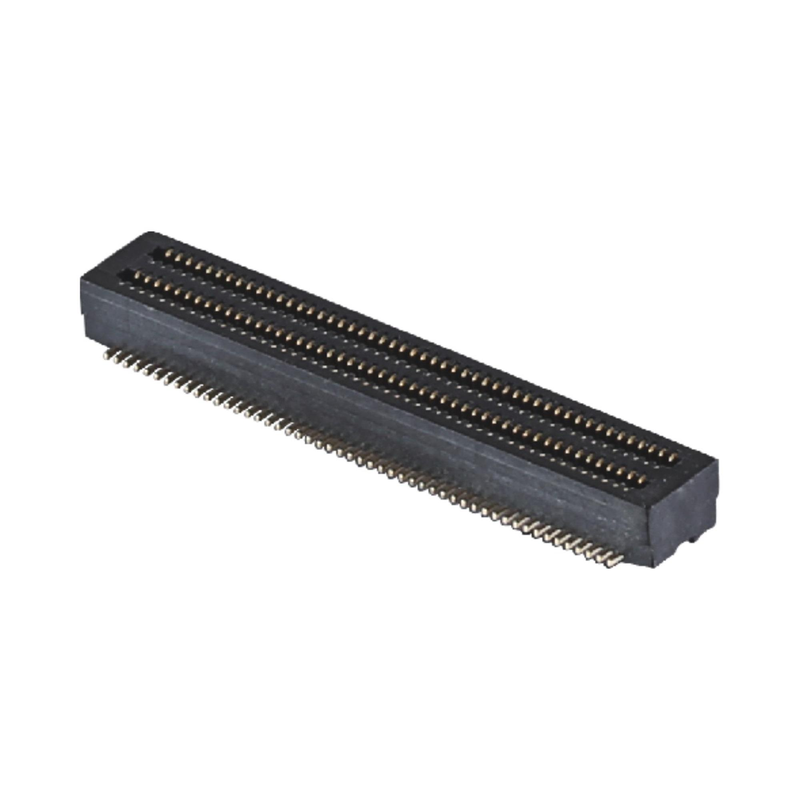

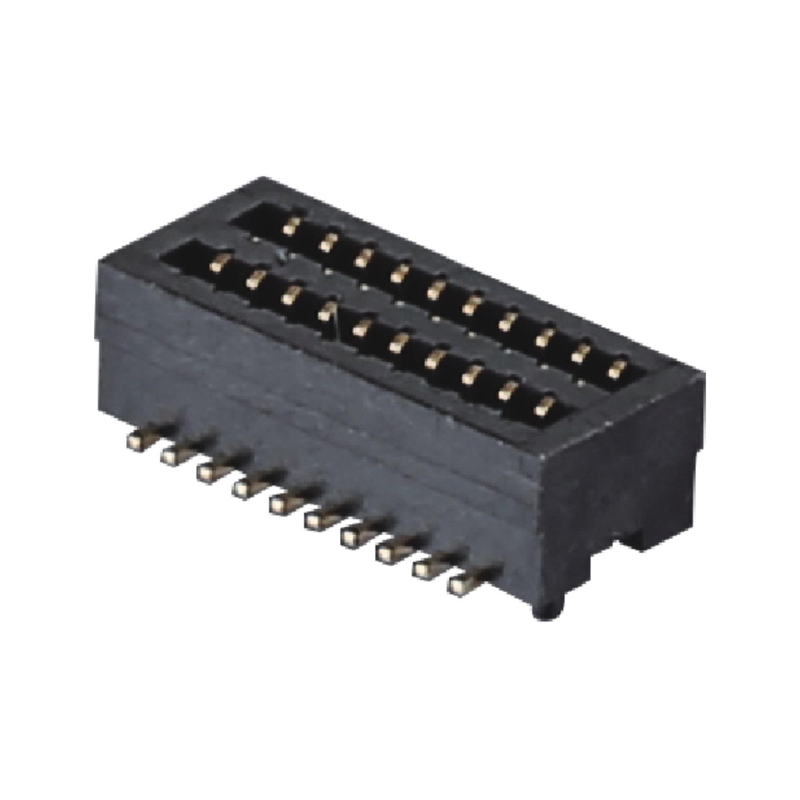

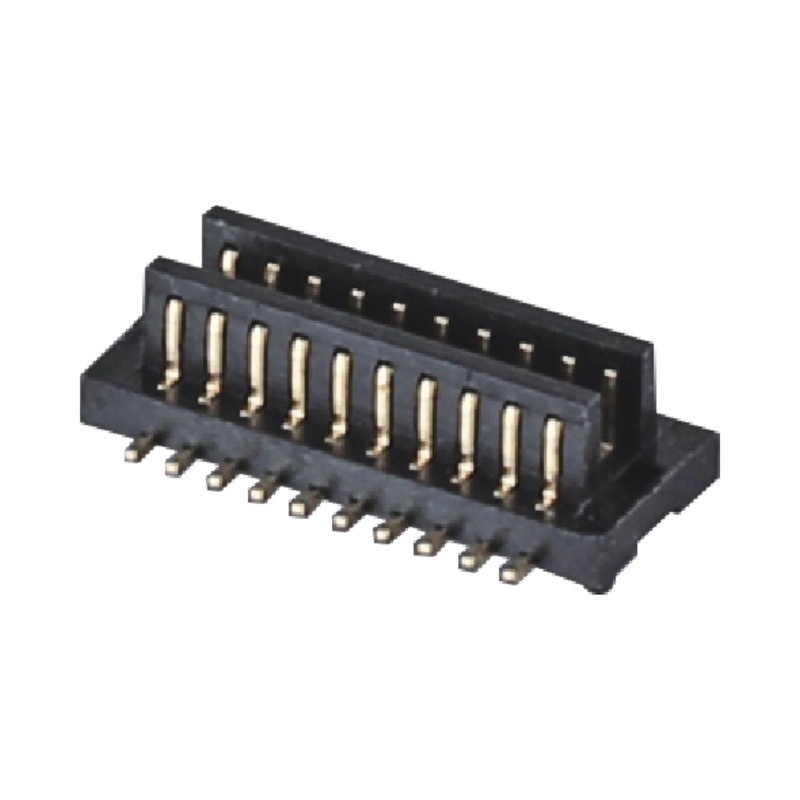

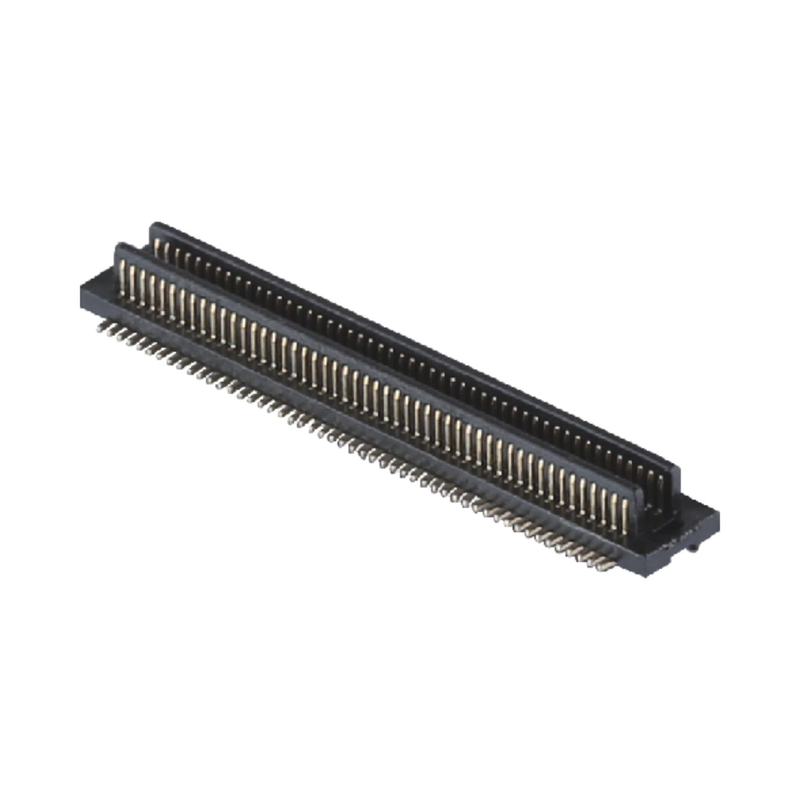

0.8mm Pitch BTB Connector 40 100 Pin Tốc độ truyền cao Male Female
Điểm nổi bật của sản phẩm
✅ Thiết kế chống nhầm lẫn kết hợp mù & tự sắp xếp: Cấu trúc hướng dẫn tích hợp với hấp thụ dung nạp trục X / Y, làm giảm nguy cơ hư hỏng kết hợp trong quá trình lắp ráp bằng tay và tự động,ngăn chặn việc chèn ngược.
✅ Tính toàn vẹn tín hiệu tốc độ cao: Thiết kế trở ngại đầu cuối tối ưu, truyền tốc độ cao ổn định cho các tuyến tín hiệu tần số cao.
✅ Độ cao kết hợp có thể kiểm soát được: Nhiều tùy chọn chiều cao kết hợp xếp chồng lên nhau để phù hợp với yêu cầu khoảng cách PCB của bạn; pitch nhỏ gọn 0,8mm tiết kiệm không gian bố trí PCB.
✅ Bao bì cuộn SMT: Sẵn sàng để tự động chọn và đặt, tương thích với các dây chuyền lắp ráp SMT tiêu chuẩn.
Mô tả sản phẩm
| Nhóm | Điểm | Thông số kỹ thuật |
|---|---|---|
| Hiệu suất điện | Động cơ | 0.8 mm |
| Số pin | 10 / 20 / 40 / 100 Pin | |
| Lưu lượng điện | 1.0 A mỗi chân | |
| Điện áp định số | 60 V DC | |
| Kháng tiếp xúc | ≤ 30 mΩ | |
| Kháng cách nhiệt | ≥ 500 MΩ @500V DC | |
| Dòng điện đệm chịu điện áp | 500V AC, không bị hỏng trong 1 phút | |
| Hiệu suất cơ khí | Chu kỳ giao phối | Min 50 chu kỳ |
| Năng lực giao phối / tách nhau | Lực chèn thấp, lực giữ ổn định | |
| Sự khoan dung tự điều chỉnh | Độ khoan dung chuyển hướng X/Y cho giao phối mù | |
| Vật liệu & Bọc | Nhà ở | LCP nhiệt độ cao, UL94 V-0 |
| Vật liệu tiếp xúc | Phosphor đồng đồng hợp kim | |
| Lớp bọc vùng tiếp xúc | Bọc vàng (chỉ có độ dày vàng tùy chỉnh) | |
| Bọc đuôi hàn | Tin mờ trên rào cản Nickel | |
| Môi trường | Nhiệt độ hoạt động | -40°C ~ +85°C |
| Tuân thủ | RoHS, REACH | |
| Hướng dẫn hàn | Hồ sơ dòng chảy trở lại | Dòng chảy lại SMT không chì, nhiệt độ đỉnh ≤ 260 °C, thời gian tồn tại 30 ~ 60s |
Dòng BTB 0,8mm này tương thích với dấu chân và có thể thay thế điện với các dòng sản phẩm BTB quốc tế chính, một thay thế trực tiếp cho:
Lưu ý: Kiểm tra bản vẽ 3D và chiều cao ghép trước bố trí PCB chính thức; có các mẫu miễn phí để xác nhận.
Tính năng sản phẩm
🔹Thay thế thân thiện với kỹ sư: Pin-to-pin tương thích với các thương hiệu nhập khẩu, rút ngắn thời gian mua sắm BOM và cắt giảm chi phí thành phần.
🔹Sự dung nạp giao phối mạnh mẽ: Cấu trúc tự sắp xếp hấp thụ sự dịch chuyển lắp ráp, làm giảm tỷ lệ khiếm khuyết lắp ráp trong sản xuất hàng loạt.
🔹Hiệu suất ổn định ở tốc độ cao: Điều khiển giao tiếp qua đường tối ưu cho truyền tín hiệu tần số cao.
🔹Tùy chỉnh linh hoạt: Điều chỉnh chiều cao, độ dày vàng và số pin phù hợp với yêu cầu của bạn.
🔹Bao bì cuộn đầy đủ: Chạy trực tiếp trên dây chuyền lắp ráp tự động SMT, không cần phải đóng gói lại.
Bao bì
Tape & Reel (Reel). đóng gói cuộn tiêu chuẩn, tương thích với máy chọn và đặt tự động SMT, chạy trực tiếp trên dây chuyền sản xuất của bạn.
Thời gian dẫn đầu
Chứng chỉ: ISO9001, ISO14001, RoHS, REACH
Câu hỏi thường gặp
Q: Bạn có một danh mục? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn?
