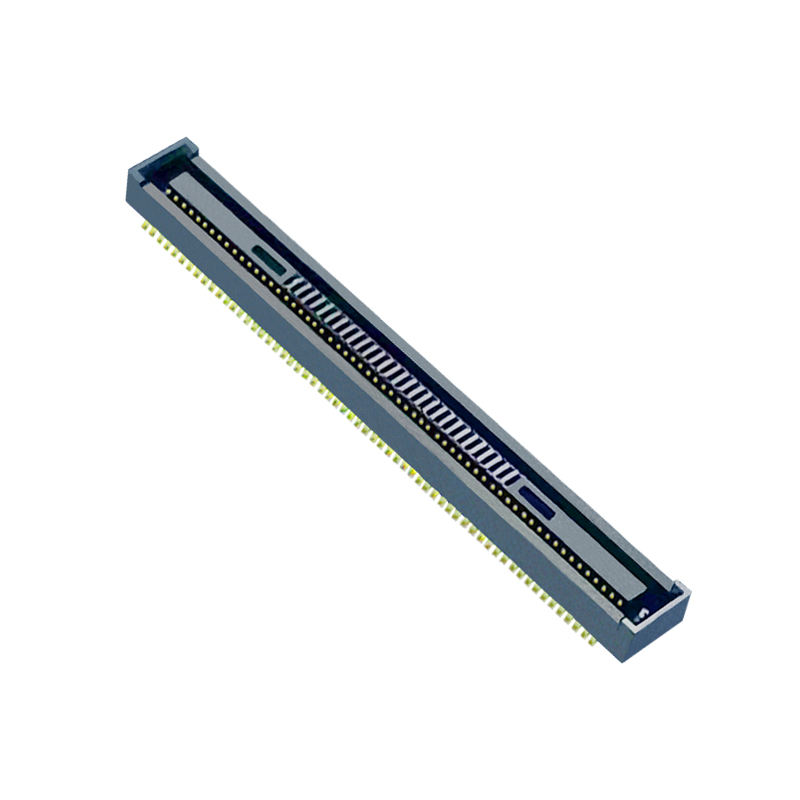

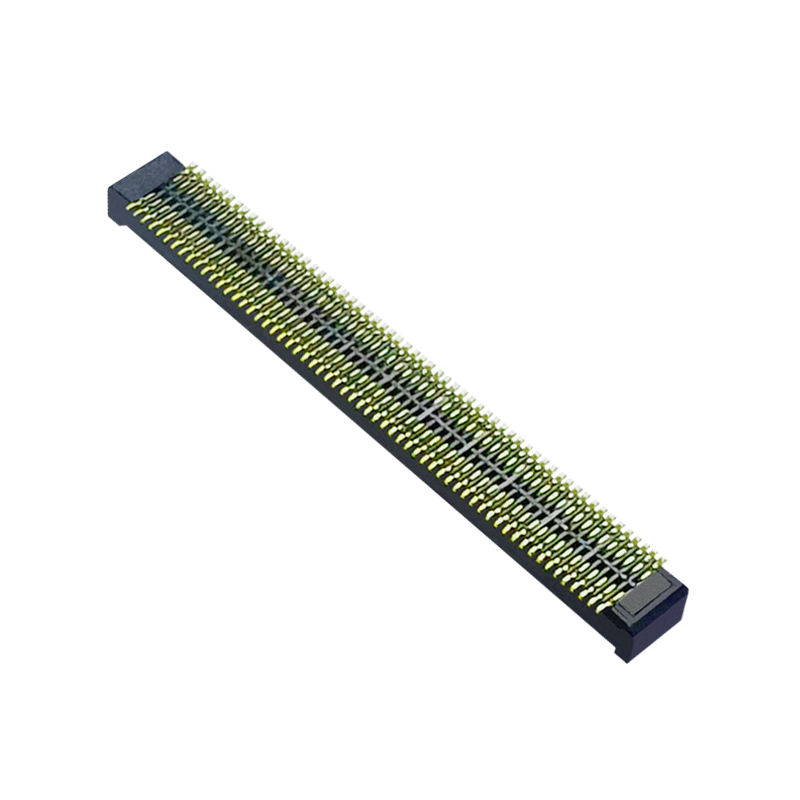

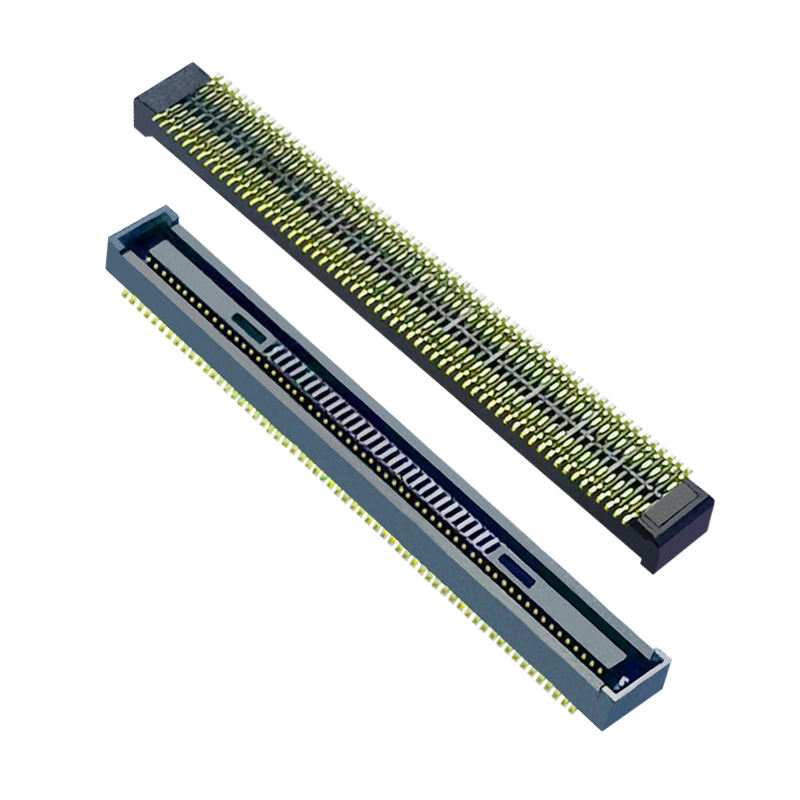

Tương thích với Hirose DF40TC (2.0) -120DS-0.4- Đầu nối Board to Board chân cắm SMT DF40TC Series 0.4mm
Điểm nổi bật của sản phẩm
✅ Hướng dẫn lắp ghép mù & tự căn chỉnh, dung sai lệch tâm XY ±0.33mm, thiết kế chống lắp sai, giảm phế liệu lắp ráp
✅ Hiệu suất tín hiệu tốc độ cao, hỗ trợ PCIe Gen4 / USB4 Gen2 lên đến 16~20Gbps, ổn định cho các cặp vi sai tốc độ cao
✅ Chiều cao xếp chồng cố định 2.0mm khi ghép nối, kiểm soát khoảng cách bo mạch chính xác cho thiết kế mô-đun mỏng
✅ Mật độ cao 120 chân, bề mặt gắn SMT chân cắm 0.4mm, diện tích nhỏ gọn
✅ Đóng gói băng & cuộn, lấy & đặt trực tiếp cho dây chuyền lắp ráp SMT
Mô tả sản phẩm
| Danh mục | Mục | Thông số kỹ thuật |
|---|---|---|
| Điện | Dòng điện định mức | 0.3A mỗi chân tiếp xúc |
| Điện áp định mức | 30V AC/DC | |
| Điện trở tiếp xúc | Tối đa 90mΩ | |
| Điện trở cách điện | Tối thiểu 50MΩ @100V DC | |
| Điện áp chịu đựng | 100V AC, 1 phút, không bị đánh thủng | |
| Cơ khí | Bước chân | 0.4 mm |
| Số chân | 120P | |
| Chiều cao khi ghép nối | 2.0 mm | |
| Chu kỳ ghép nối | ≥10 chu kỳ | |
| Phạm vi tự căn chỉnh | ±0.33mm hướng X/Y | |
| Vật liệu & Mạ | Vỏ | LCP chịu nhiệt độ cao, màu đen |
| Vật liệu tiếp xúc | Đồng phosphor | |
| Mạ tiếp xúc | Mạ vàng trên khu vực tiếp xúc, lớp chắn niken | |
| Môi trường | Nhiệt độ hoạt động | -55℃ ~ +125℃ |
| Tuân thủ | Tuân thủ RoHS, REACH SVHC | |
| Hướng dẫn hàn | Loại lắp đặt | Hàn reflow SMT |
| Hồ sơ Reflow | Tuân theo đường cong reflow không chì SMT tiêu chuẩn; cấu trúc chống thấm solder |
Thay thế tương thích trực tiếp choloạt ổ cắm Hirose DF40TC(2.0)-120DS-0.4. Chân cắm, footprint, chiều cao xếp chồng và giao diện ghép nối hoàn toàn khớp. Kiểm tra chéo thay thế: So sánh với dòng sản phẩm tốc độ cao 0.4mm của Molex, Amphenol để đủ điều kiện nguồn thứ cấp.Lưu ý: Sản phẩm của chúng tôi là sản phẩm tương đương về hình dạng, chức năng, lý tưởng để giảm chi phí BOM & giảm thiểu rủi ro nguồn cung.
Tính năng sản phẩm
Gân dẫn hướng tích hợp để lắp ghép mù & tự căn chỉnh, chống hư hỏng mạnh mẽ trong quá trình lắp ráp thủ công/tự động
✅ Kiểm tra liên tục & trực quan 100% trước khi giao hàng, tỷ lệ lỗi thấp
✅ Cấu trúc tiếp xúc được điều chỉnh cho tốc độ cao, tính toàn vẹn tín hiệu đã được xác nhận cho tín hiệu vi sai tốc độ cao
✅ Thiết kế chống lỗi mạnh mẽ làm giảm tỷ lệ từ chối lắp ráp trong sản xuất hàng loạt
✅ Số lượng chân/chiều cao xếp chồng tùy chỉnh có sẵn, hỗ trợ xác minh mẫu thử nghiệm dự án
✅ Hỗ trợ tài liệu đầy đủ: Datasheet, 3D STEP, bản vẽ footprint PCB, báo cáo thử nghiệm
Ứng dụng
LiDAR,
radar milimet,
mô-đun nội soi y tế,
thiết bị kiểm tra tốc độ cao di động,
mô-đun điện toán biên AI,
bo mạch chủ máy tính xách tay & nhúng mỏng,
mô-đun hiển thị,
mô-đun nhỏ giao tiếp 5G.
Đóng gói
Băng & Cuộn (Cuộn). Đóng gói cuộn tiêu chuẩn, tương thích với máy lấy & đặt tự động SMT, chạy trực tiếp trên dây chuyền sản xuất của bạn.
Thời gian giao hàng
Mẫu: 3 ngày làm việc
Chính sách mẫu: Mẫu miễn phí có sẵn, phát hành mẫu nhanh
Q: Bạn có danh mục sản phẩm không? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn không?
A: Có, bạn có thể liên hệ với chúng tôi trực tuyến hoặc gửi Email để nhận danh mục.
