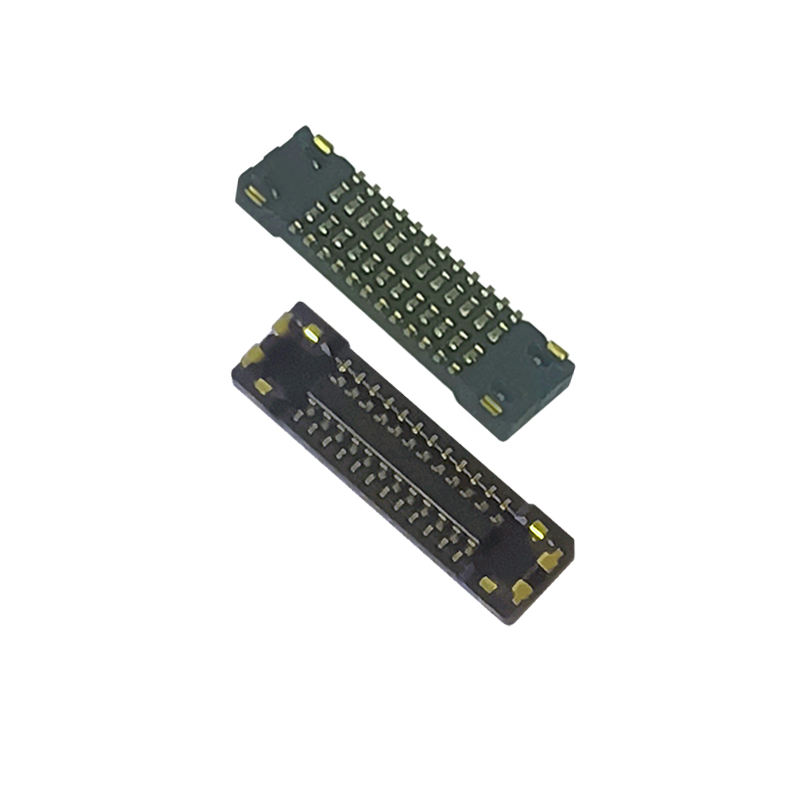

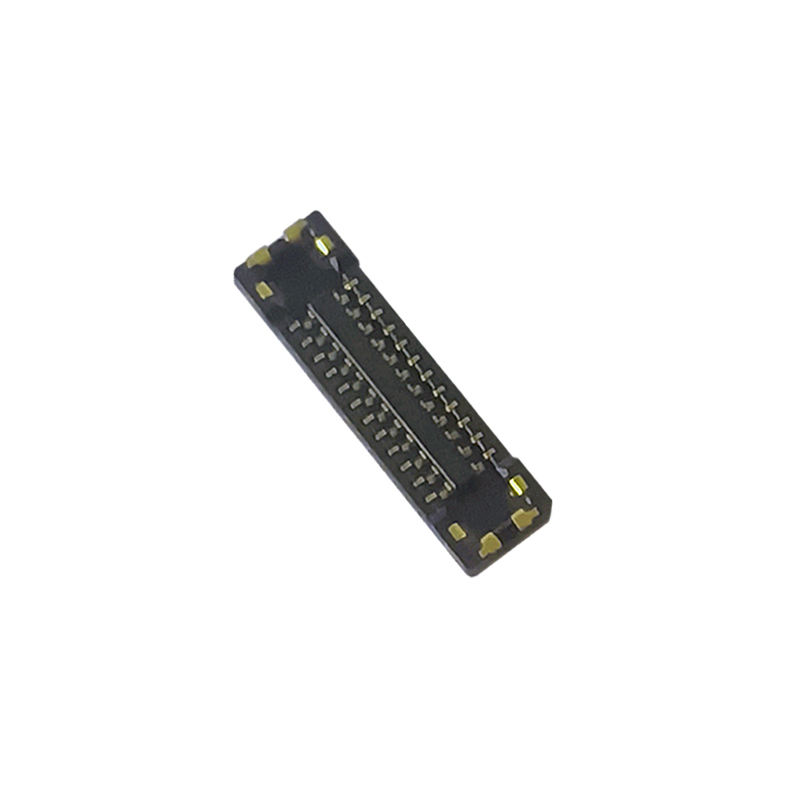

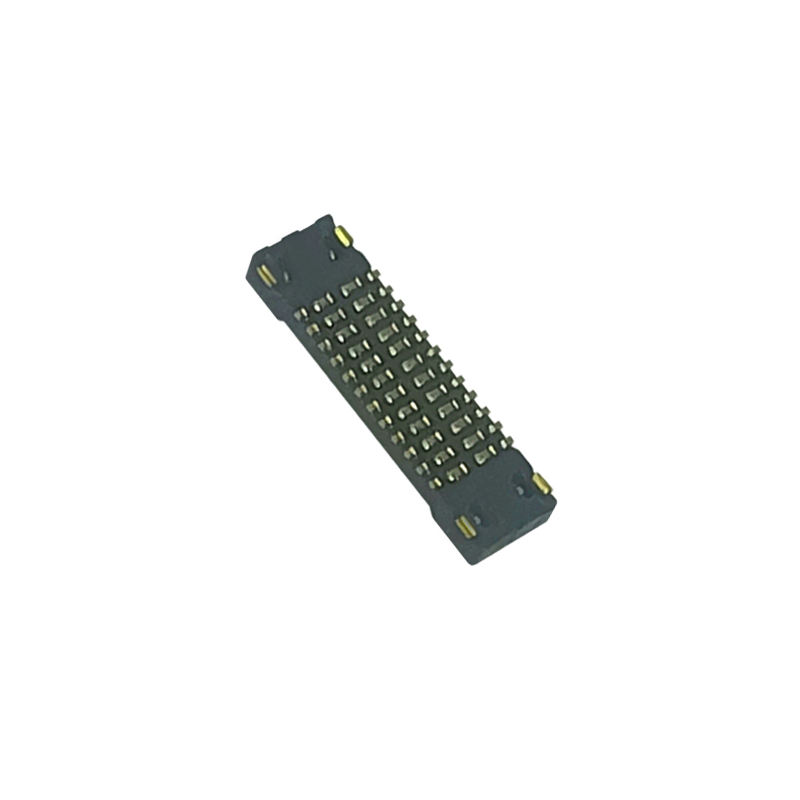

24pin 0,35mm BTB hẹp chỗ ngồi nữ WP27D-S024VA1-R15000 Khối kết nối Mezzanine Board-to-Board Socket tương thích
Điểm nổi bật của sản phẩm
✅ Chế độ hướng dẫn chống sai trật tự và tự sắp xếp, hấp thụ sự dịch chuyển của bộ, tránh hư hỏng chân trong quá trình ghép tay / tự động
✅ Tính toàn vẹn tín hiệu tốc độ cao, truyền tần số cao ổn định để xếp chồng PCB đa lớp nhỏ gọn
✅ Độ cao xếp chồng cố định 0,7mm, kiểm soát khoảng cách PCB chính xác cho thiết kế thiết bị hồ sơ mỏng
✅ Cấu trúc tiếp xúc hai điểm, chống rung động & chống sốc, phản hồi nhấp rõ ràng để xác nhận giao phối hoàn toàn
✅ Bao bì cuộn băng SMT, chọn trực tiếp và đặt trên dây chuyền lắp ráp tự động của bạn
Mô tả sản phẩm
| Nhóm | Điểm | Thông số kỹ thuật |
|---|---|---|
| Hiệu suất điện | Động cơ | 0.35mm |
| Số pin | 24P ( tín hiệu + đầu cuối điện tích hợp) | |
| Điện áp định số | 50V AC/DC | |
| Lưu lượng điện | Đinh tín hiệu:0.3A; Pin điện:3.0A | |
| Kháng tiếp xúc | Dấu hiệu ≤ 70mΩ; Lượng ≤ 20mΩ (ban đầu) | |
| Kháng cách nhiệt | ≥ 1000MΩ @ 250VDC | |
| Chống điện áp | 150V AC, 60s không bị hỏng | |
| Hiệu suất cơ khí | Chiều cao của cặp vợ chồng | 0.7mm |
| Độ bền | 30 chu kỳ giao phối | |
| Năng lực giao phối / tách nhau | Lực thâm nhập thấp được kiểm soát, lực giữ ổn định | |
| Vật liệu & Bọc | Vật liệu tiếp xúc | Đồng hợp kim đồng |
| Bọc tiếp xúc | Bọc vàng trên khu vực giao phối; rào cản niken để ngăn chặn hàn | |
| Máy cách nhiệt | LCP nhựa nhiệt độ cao, UL94V-0 | |
| Môi trường | Nhiệt độ hoạt động | -40°C ~ +85°C |
| Tuân thủ | RoHS, REACH | |
| Hướng dẫn hàn | Loại đắp | Đèn bề mặt SMT |
| Hồ sơ dòng chảy trở lại | Đỉnh tối đa 260 °C, dòng chảy lại SMT tiêu chuẩn |
Phương pháp thay thế tương thích với JAE WP27D-S024VA1-R15000.
Dấu chân giống nhau, chiều cao xếp chồng, định nghĩa chân, và hiệu suất điện.
Thay thế trực tiếp cho bộ phận gốc JAE mà không cần sửa đổi bố cục PCB.
Cũng phục vụ như một lựa chọn thay thế chi phí thấp hơn cho các thương hiệu BTB quốc tế cao cấp cho các ứng dụng mezzanine độ cao siêu mỏng 0,35mm.
Tính năng sản phẩm
Thiết bị đeo,
đồng hồ thông minh,
Kính AR/VR,
các phân tử điện thoại thông minh,
các mô-đun nội bộ của máy tính bảng,
cảm biến IoT nhỏ gọn,
thiết bị điện tử y tế di động,
các mô-đun máy ảnh nhỏ,
mô-đun hiển thị nhỏ.
Bao bì
Tape & Reel (Reel): 15.000 pcs / reel.
Hoàn toàn tương thích với các máy lấy và đặt SMT và sẵn sàng để tải trực tiếp vào dây chuyền sản xuất của bạn.
Thời gian dẫn đầu
Chứng chỉ: ISO9001, RoHS, tuân thủ REACH.
