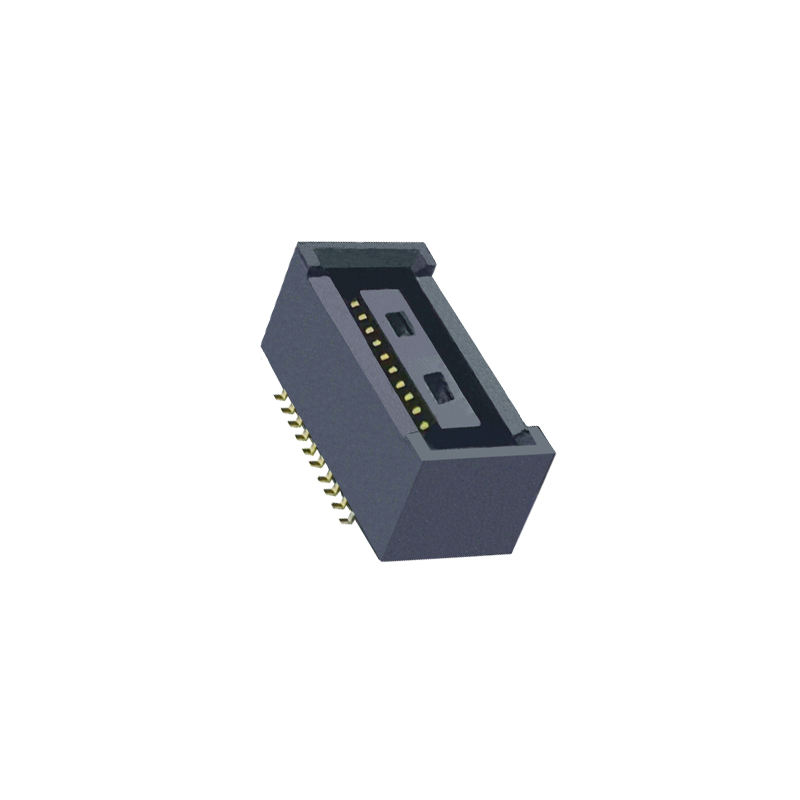

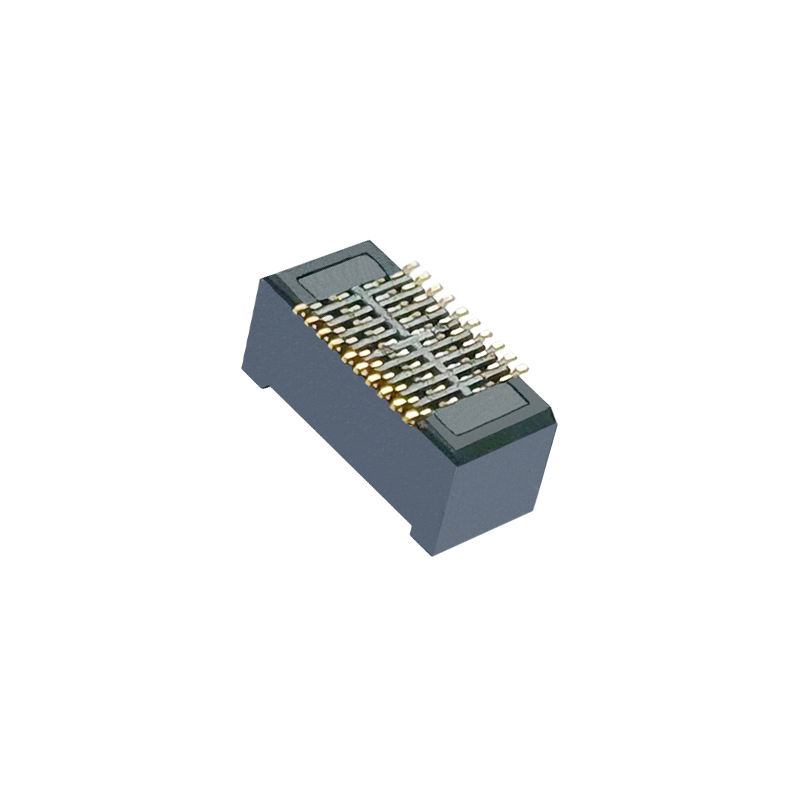

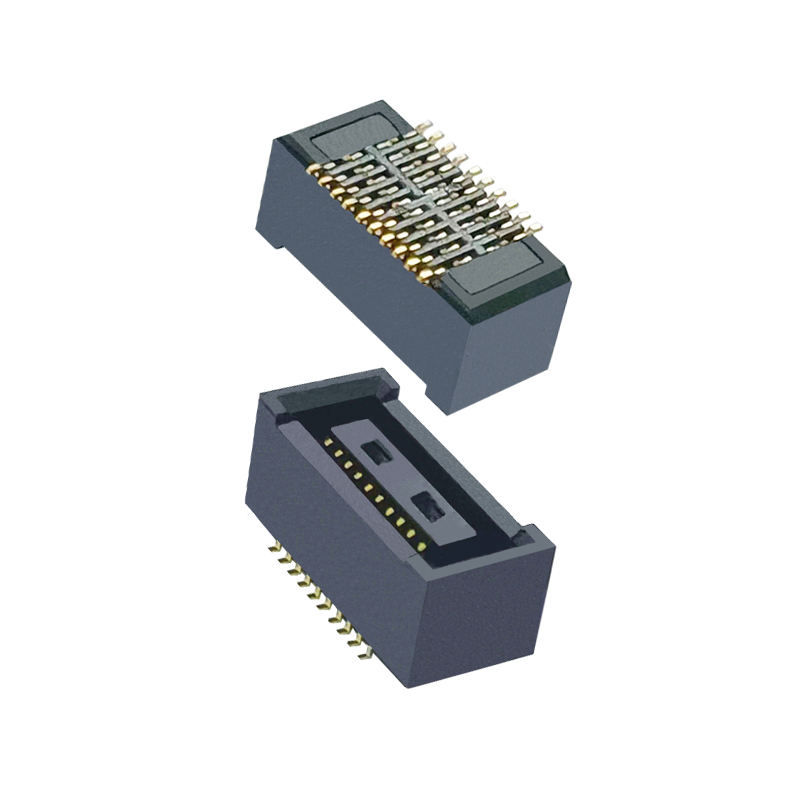

Đầu nối Board to Board Tương thích với DF40HC(4.0)-20DS-0.4 - 0.4mm Pitch Hàng đôi Đầu nối cái
Điểm nổi bật của sản phẩm
✅ Ghép nối mù & Tự căn chỉnh: Các gân dẫn hướng cung cấp dung sai nổi XY ±0.33mm, hấp thụ sai lệch lắp ráp PCB, tránh làm hỏng chân trong quá trình ghép nối mù
✅ Hiệu suất tín hiệu tốc độ cao: Hỗ trợ lên đến 20Gbps, tuân thủ đầy đủ truyền tín hiệu MIPI, USB3.1 Gen2, PCIe
✅ Chiều cao ghép nối cố định: 4.0mm: Kiểm soát chiều cao xếp chồng chính xác cho khoảng cách PCB được kiểm soát, thiết kế cơ khí đa bảng ổn định
✅ Đóng gói băng & cuộn SMT: Tương thích trực tiếp với máy chọn và đặt tự động cho sản xuất hàng loạt
✅ Rào cản chống thấm hàn: Rào cản niken ngăn hàn chảy vào khu vực tiếp xúc, cải thiện năng suất hàn
Mô tả sản phẩm
| Danh mục | Mục | Thông số kỹ thuật |
|---|---|---|
| Điện | Bước răng | 0.4 mm |
| Số chân / Hàng | 20 chân, hàng đôi | |
| Dòng điện định mức mỗi tiếp điểm | 0.3 A | |
| Điện áp định mức | 30 V DC | |
| Điện trở tiếp xúc | ≤30 mΩ | |
| Điện trở cách điện | ≥500 MΩ @ 500V DC | |
| Điện áp chịu đựng | 250V AC trong 1 phút | |
| Cơ khí | Chiều cao ghép nối | 4.0 mm |
| Phạm vi tự căn chỉnh | ±0.33 mm trục X / Y | |
| Chu kỳ ghép nối | Tối thiểu 30 chu kỳ | |
| Loại lắp đặt | Lắp bề mặt SMT | |
| Vật liệu & Mạ | Vỏ | LCP, UL94 V-0 |
| Vật liệu tiếp điểm | Đồng phốt | |
| Mạ khu vực ghép nối | Mạ vàng (0.2μm) trên rào cản niken | |
| Mạ đầu cuối | Thiếc trên niken | |
| Môi trường | Nhiệt độ hoạt động | -35℃ ~ +85℃ |
| Tuân thủ | RoHS, REACH | |
| Hướng dẫn hàn | Hồ sơ Reflow | Reflow SMT tiêu chuẩn, nhiệt độ đỉnh ≤260℃, tối đa 10 giây |
Đầu nối cái BTB này làtương thích chân-tới-chân, tương thích footprint với Hirose DF40HC(4.0)-20DS-0.4V(51). Kỹ sư có thể sử dụng nó như một giải pháp thay thế trực tiếp để xác nhận mẫu thử nghiệm và sản xuất hàng loạt. Cùng footprint PCB, cùng giao diện ghép nối, không cần thiết kế lại PCB.
Lưu ý khác biệt: Cung cấp trực tiếp từ nhà máy, thời gian giao hàng ngắn hơn, MOQ linh hoạt, cung cấp ổn định dài hạn để tránh thiếu hụt thương hiệu quốc tế & biến động giá.
Tính năng sản phẩm
Đóng gói
Băng & Cuộn (Đóng gói cuộn): Đóng gói cuộn tiêu chuẩn cho máy chọn và đặt SMT. Các bộ phận có thể được tải trực tiếp vào dây chuyền sản xuất tự động của bạn mà không cần đóng gói lại. Dịch vụ cắt băng có sẵn cho các mẫu thử nghiệm số lượng nhỏ.
Thời gian giao hàng
Chứng nhận: ISO9001, RoHS, REACH
