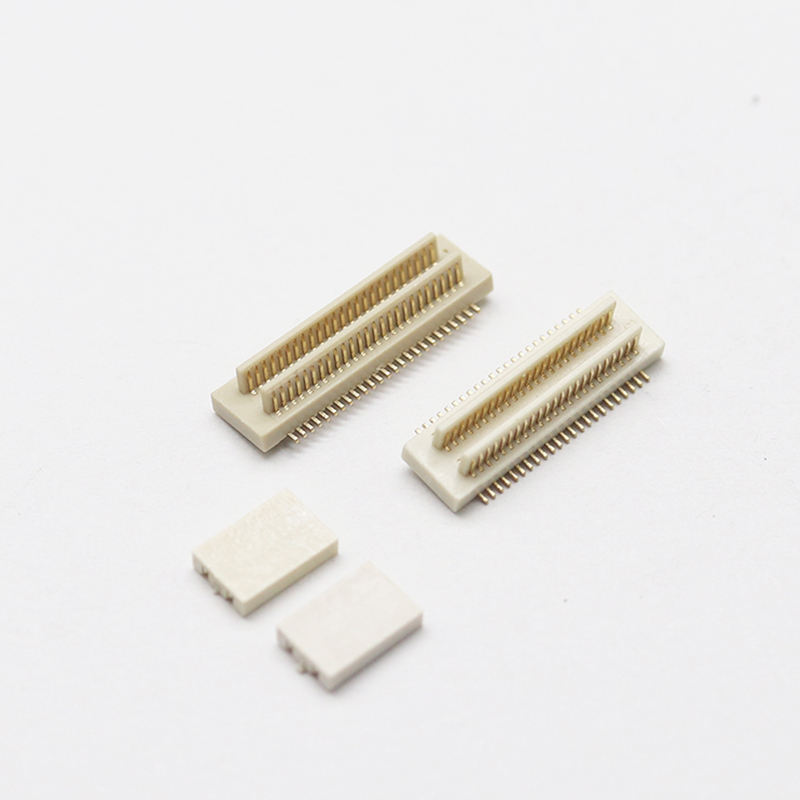

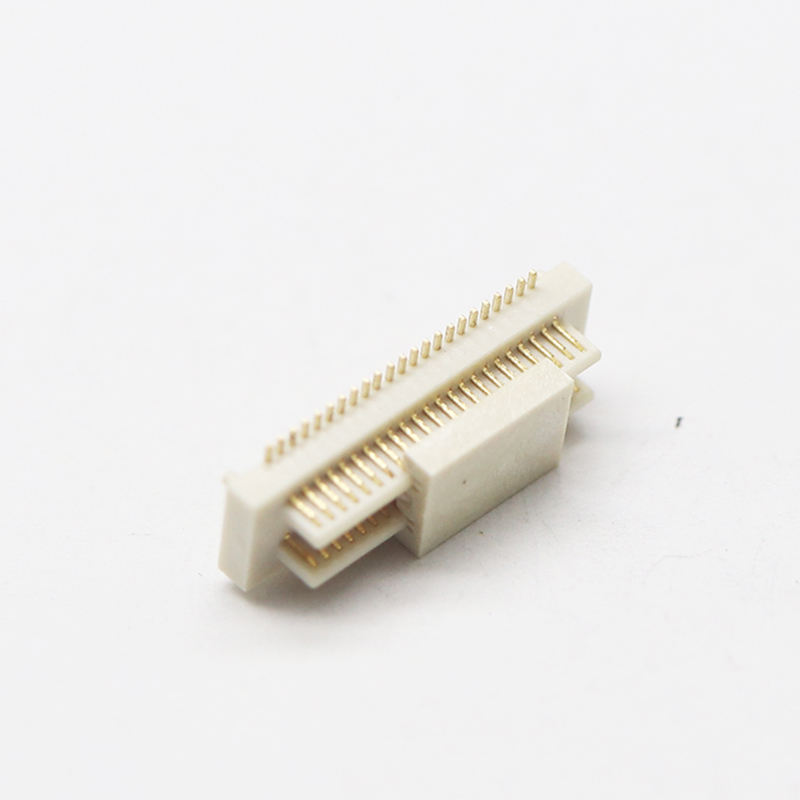

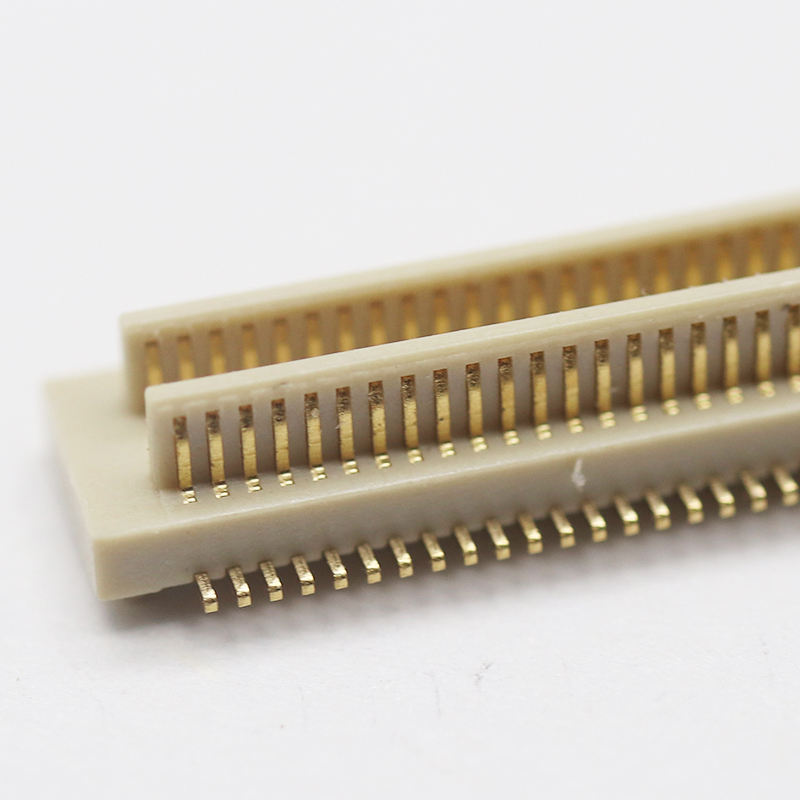

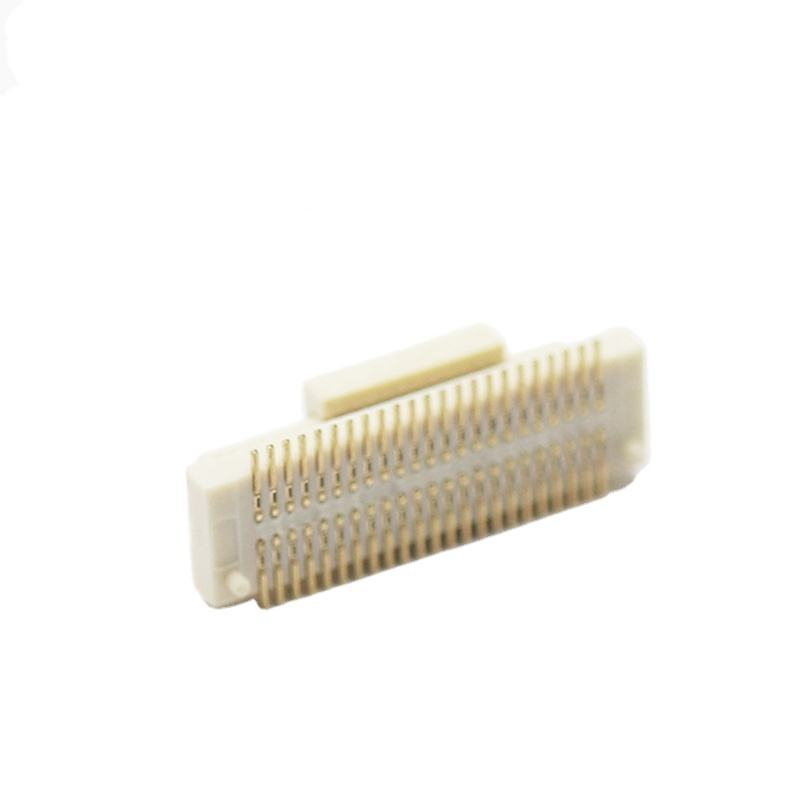

Tùy chỉnh kết nối Board-to-Board 0.8mm Pitch 40p 2*20p Male Connector SMT Mating Stack Height PCB Header Connector
Điểm nổi bật của sản phẩm
- Giao phối mù / tự sắp xếp & Thiết kế khóa chống đảo ngược: Các xương sườn hướng dẫn tích hợp và đục chống ngốc, hấp thụ sự thay đổi lắp ráp, ngăn ngừa chèn cực sai; cho phép ghép mù trong quá trình xếp chồng PCB tự động, giảm phế liệu lắp ráp.
- Tính toàn vẹn tín hiệu tốc độ cao: Hàm học tiếp xúc được tối ưu hóa, trở kháng chênh lệch được kiểm soát, hỗ trợ truyền tín hiệu hàng loạt tốc độ cao cho màn hình, cảm biến và các mô-đun máy tính nhỏ gọn.
- Chiều cao đệm được xác định: Chiều cao xếp chồng cố định sau khi ghép nối, kiểm soát khoảng trống PCB chính xác, kích thước cơ học nhất quán cho thiết kế bảng xếp chồng lên nhau.
- 0.8mm Pitch 2 * 20p Layout hàng kép: 40 vị trí mật độ cao, đầu đầu nam SMT, dấu chân nhỏ gọn để tiết kiệm không gian PCB.
Mô tả sản phẩm
| Nhóm |
Điểm |
Thông số kỹ thuật |
| Hiệu suất điện |
Đánh giá hiện tại |
0.5A mỗi lần tiếp xúc |
|
Đánh giá điện áp |
100V DC |
|
Kháng tiếp xúc |
≤ 20mΩ |
|
Kháng cách nhiệt |
≥ 500MΩ @ 500V DC |
|
Dòng điện đệm chịu điện áp |
500V AC, 1 phút, không bị hỏng |
| Hiệu suất cơ khí |
Động cơ |
0.8mm |
|
Số pin |
40p, 2*20p hai hàng |
|
Chu kỳ giao phối |
Ít nhất 50 chu kỳ |
|
Chiều cao đống đệm |
Chiều cao được xác định tùy chỉnh |
|
Năng lực giao phối / tách nhau |
Lực chèn thấp, lực giữ ổn định |
| Vật liệu & Bọc |
Nhà ở |
Nhiệt độ cao thermoplastic, UL94 V-0 |
|
Vật liệu tiếp xúc |
Phosphor bronze / hợp kim đồng |
|
Bọc tiếp xúc |
Bọc vàng chọn lọc trên khu vực giao phối, tấm đáy rào cản niken; bọc thiếc đuôi hàn |
| Môi trường |
Nhiệt độ hoạt động |
-40°C ~ +85°C |
|
Tuân thủ |
RoHS, REACH |
| Hướng dẫn hàn |
Loại đắp |
Đèn bề mặt SMT |
|
Hồ sơ dòng chảy trở lại |
Phản hồi không có Pb, nhiệt độ đỉnh ≤260°C, thời gian ở lại ở đỉnh ≤30s |
|
Xả hàn bằng tay |
Tối đa 350 °C, ≤ 5s mỗi chân |
Đề cập chéo / Thay thế
Thay thế drop-in cho bộ tiêu đề nam BTB 40pin tương đương 0,8mm pitch từ Molex, JAE, Hirose, ACES.
- Dấu chân, chỉ định chân, và chiều cao xếp chồng giống như các chuỗi tham chiếu khi xác nhận.
- Nhóm kỹ sư của chúng tôi có thể xác minh sự tương thích dấu chân PCB và cung cấp một bản vẽ kích thước để kiểm tra bố cục của bạn.
- Không cần thiết kế lại PCB lớn để thay thế; thời gian dẫn đầu thấp hơn và tổng chi phí so với các bộ phận nhập khẩu.
Tính năng sản phẩm
- SMT đầu đàn ông, hai hàng 2 × 20p, 0.8mm pitch mịn.
- Chìa khóa chống giả + hướng dẫn tự sắp xếp để kết hợp mù, tránh tổn thương chân trong quá trình lắp ráp.
- Nhà chứa nhiệt độ cao, ổn định sau khi hàn lại, không có đường cong.
- Bọc vàng chọn lọc để chống tiếp xúc và oxy hóa đáng tin cậy.
- Chiều cao ngăn xếp phù hợp, ổn định cơ học tốt dưới rung động và sốc.
- Có thể tùy chỉnh: điều chỉnh chiều cao kết hợp, độ dày vàng, màu nhà, thêm các cột định vị.
Ưu điểm sản phẩm
- Hội nghị thân thiện: Hướng dẫn tự sắp xếp dung nạp trượt bảng nhỏ, làm giảm tỷ lệ thất bại ghép tay / tự động.
- Độ tin cậy tín hiệu cao: Cấu trúc liên lạc được điều chỉnh duy trì tính toàn vẹn tín hiệu cho các giao diện tốc độ cao.
- SMT sẵn sàng: Bao bì băng và cuộn để chọn và đặt trực tiếp trên đường SMT hiện có của bạn.
- Chi phí và sự ổn định nguồn cung: Nhà máy chính xác địa phương, thời gian giao dịch ngắn hơn so với các thương hiệu nước ngoài; mẫu miễn phí để xác nhận.
- Hỗ trợ kỹ thuật: Bảng dữ liệu, các tệp 2D / 3D STEP, khuyến nghị dấu chân có sẵn cho thiết kế phần cứng của bạn.
Ứng dụng
- Mô-đun hiển thị, kết nối bảng cảm biến máy ảnh
- Bảng điều khiển IoT, thiết bị điện tử đeo
- Các mô-đun PCB nhỏ gọn y tế
- Thiết bị cầm tay công nghiệp, thiết bị đầu cuối POS
- Bảng phụ cảm biến robot, bộ PCB chồng lên nhau
- Các mô-đun yếu tố hình thức nhỏ truyền thông
Bao bì
Vải và cuộn (bộ đóng gói cuộn):Bao bì cuộn tiêu chuẩn cho máy chọn và đặt SMT. Các bộ phận có thể được tải trực tiếp vào dây chuyền sản xuất tự động của bạn mà không cần đóng gói lại. Dịch vụ cắt băng có sẵn cho các nguyên mẫu lô nhỏ.
Thời gian dẫn đầu
- Lệnh mẫu: 3 ngày làm việc
- Lệnh sản xuất hàng loạt: 1-3 tuần, tùy thuộc vào cấu hình và số lượng đặt hàng
Chứng nhận nhà máy và dịch vụ tùy chỉnh
- Chứng nhận: ISO9001, RoHS, REACH phù hợp
- Tùy biến tùy chỉnh có sẵn: sửa đổi chiều cao chồng, độ dày mạ, vị trí cột, màu nhà, thay đổi số pin, đánh dấu OEM.
- Chính sách mẫu: Hỗ trợ mẫu miễn phí, đầu ra mẫu nhanh.
- MOQ: MOQ thấp cho các mặt hàng tiêu chuẩn; MOQ dụng cụ tùy chỉnh phải được xác nhận bởi kỹ thuật.
- Chúng tôi cung cấp xem xét kỹ thuật trước bán hàng, xác nhận bản vẽ, và báo cáo thử nghiệm độ tin cậy theo yêu cầu.
Hướng dẫn lựa chọn kỹ sư
- Cần xác nhậnchiều cao chồng chồngđầu tiên; đây là kích thước quan trọng cho khoảng trống PCB chồng lên nhau.
- Kiểm tra chuỗi đối tác giao phối (cổng nữ); gửi số phần nữ để kiểm tra tính tương thích.
- Định nghĩa độ dày mạ vàng dựa trên môi trường làm việc của bạn: vàng dày hơn cho thiết bị rung động cao / tuổi thọ dài.
- Xác nhận bao bì: cuộn cho sản xuất hàng loạt SMT, khay chỉ cho các lô nhỏ nguyên mẫu.
- Gửi bản vẽ bố cục PCB hoặc mô hình 3D; kỹ sư của chúng tôi có thể kiểm tra nhiễu và thông hành giao phối trước khi bạn đặt hàng.
- Luôn chạy điện & xác nhận kết hợp với các mẫu miễn phí trước khi sản xuất hàng loạt
Câu hỏi thường gặp
Q: Bạn có một danh mục? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn?
A: Vâng, bạn có thể liên hệ với chúng tôi trực tuyến hoặc gửi email để nhận danh mục.
Q: Tôi không thể tìm thấy sản phẩm trong danh mục của bạnLogue, anh làm sản phẩm này cho tôi được không?
A: Danh mục của chúng tôi cho thấy hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết sản phẩm bạn cần và số lượng bạn muốn. Nếu chúng tôi không có nó, chúng tôi cũng có thể thiết kế và làm một khuôn mới để sản xuất nó.Để bạn tham khảo, làm cho một khuôn thông thường sẽ mất khoảng 35-45 ngày.
Q: Bạn có thể cung cấp mẫu?
A: Vâng, chúng tôi cung cấp 5-10pcs của kết nối mẫu miễn phí để thử nghiệm. Nhưng bạn phải trả chi phí vận chuyển
Hỏi: Thời gian giao hàng của bạn thế nào?
A: Hàng tồn kho được giao trong vòng 1 ngày; hàng tùy chỉnh được giao trong vòng 5-7 ngày
Q: Làm thế nào để vận chuyển đơn đặt hàng của tôi?
A: Đối với các gói nhỏ, hãy gửi chúng bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói lớn, chúng tôi có thể gửi chúng bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng hộp xuất khẩu tiêu chuẩn.Chúng tôi sẽ chịu trách nhiệm cho bất kỳ thiệt hại sản phẩm gây ra trong quá trình giao hàng.
6. Q: Bạn chấp nhận loại thanh toán nào? Tôi có thể trả RMB không?
A: Chúng tôi chấp nhận chuyển khoản T / T ((Wire), Western Union và PayPal. Xin đảm bảo rằng chúng tôi có thể nhận được cùng một số tiền như hóa đơn. Và bạn có thể thanh toán tiền bằng nhân dân tệ. Không có vấn đề.
7. Q: Làm thế nào về kiểm soát chất lượng của công ty của bạn
A: Tiếp tục nghiêm ngặt ISO9001; IQC, OQC, IPQC và QA chiếm 10% bộ phận Chất lượng của chúng tôi.
Q: Tôi cần danh sách giá của tất cả các sản phẩm của bạn.
A: Chúng tôi không có danh sách giá của tất cả các sản phẩm của chúng tôi. Bởi vì chúng tôi có rất nhiều mặt hàng, nó là không thể làm cho tất cả các giá của họ trên một danh sách,và giá luôn thay đổi vì chi phí vật liệu và số lượngVà bạn có thể cung cấp cho chúng tôi một danh sách của tất cả các mặt hàng bạn cần; chúng tôi sẽ xác nhận một cách cẩn thận một và cung cấp cho bạn một thông số kỹ thuật và danh sách giá
Q: Bạn có thể làm sản phẩm tùy chỉnh và đóng gói tùy chỉnh?
A: Có. Chúng tôi đã thực hiện rất nhiều tùy chỉnh
về đóng gói tùy chỉnh, không có vấn đề; chúng tôi có thể đặt logo hoặc thông tin khác trên bao bì.Chỉ cần chỉ ra rằng nó sẽ gây ra một số chi phí bổ sung.
Q: Bạn có chứng chỉ gì?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vv
