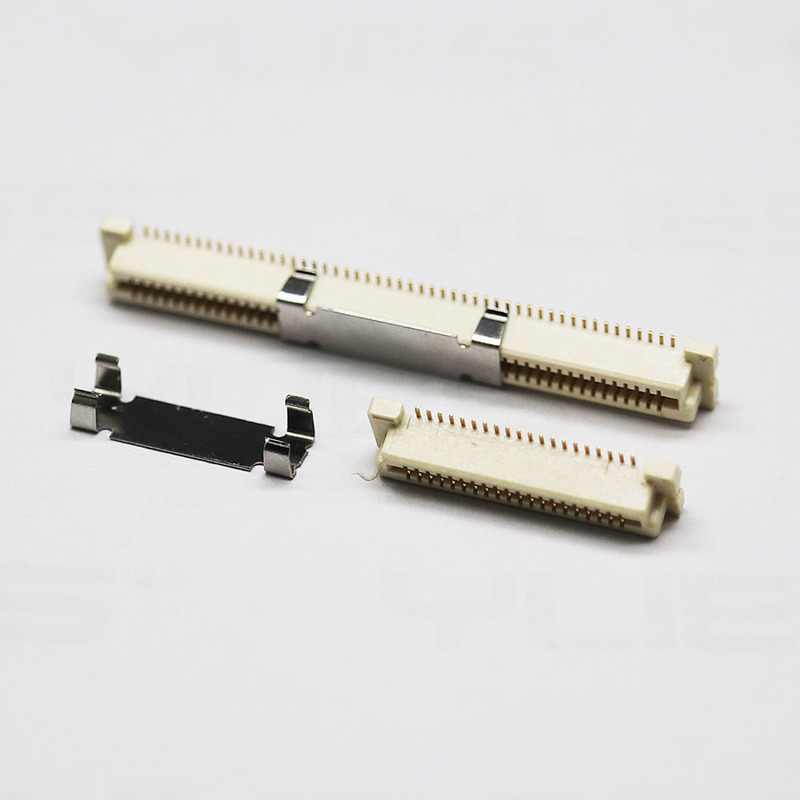

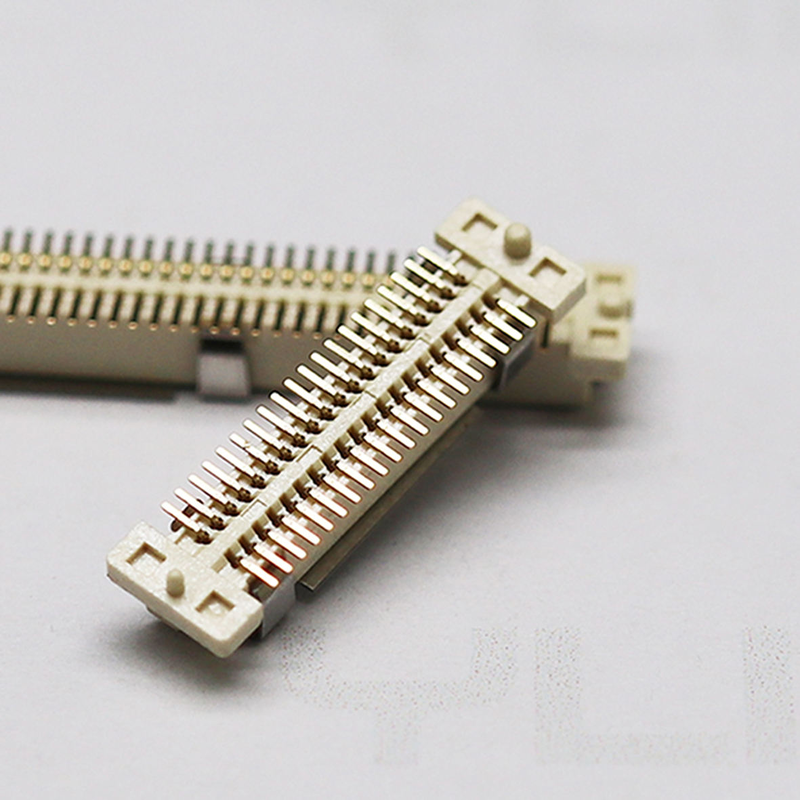

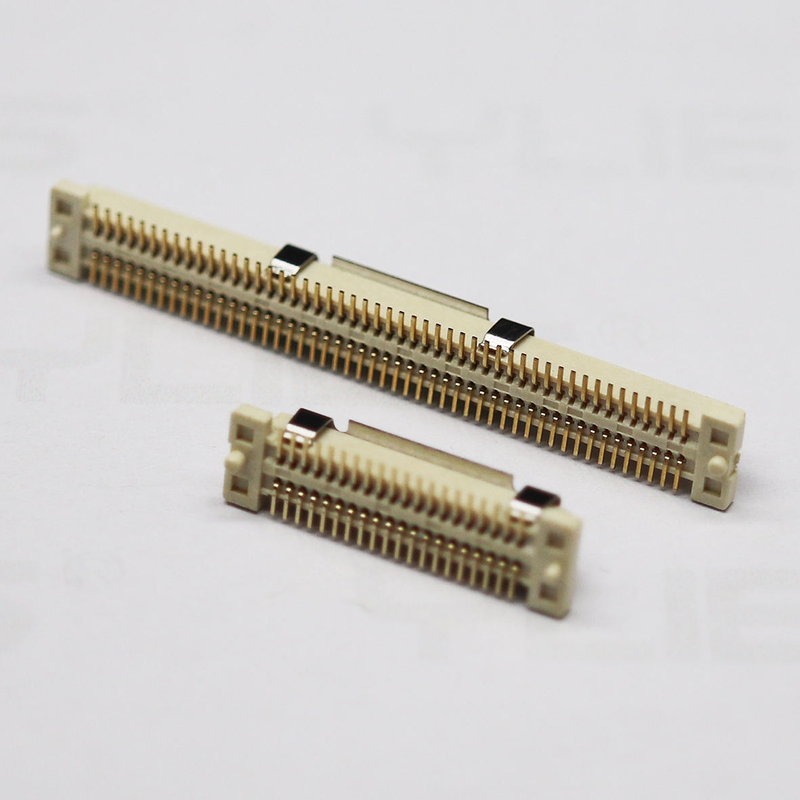

Đầu nối BTB 0.8mm Pitch Dual Slot SMT SMD Đầu nối PCB-Board cái đực
Điểm nổi bật của sản phẩm
✅ Ghép nối mù & Tự căn chỉnh Chống sai lệch: Các gân dẫn hướng tích hợp & cấu trúc chống khóa hấp thụ dung sai lắp ráp PCB, tránh làm hỏng chân trong quá trình ghép nối thủ công/tự động. ✅ Tính toàn vẹn tín hiệu tốc độ cao: Hình học tiếp xúc được tối ưu hóa cho truyền dữ liệu tốc độ cao ổn định, nhiễu xuyên âm thấp cho xếp chồng PCB mật độ cao.
✅ Nhiều tùy chọn chiều cao ghép nối: Có sẵn các chiều cao xếp chồng tiêu chuẩn, linh hoạt cho thiết kế mô-đun PCB đa lớp.
✅ Cấu trúc Dual Slot SMT: SMD gắn bề mặt đực & cái, tương thích với quy trình reflow PCB tiêu chuẩn.
Mô tả sản phẩm
| Danh mục | Thông số | Chi tiết |
|---|---|---|
| Điện | Bước ren | 0.8 mm |
| Dòng điện định mức | 0.5 A mỗi tiếp điểm | |
| Điện áp định mức | 50 V AC/DC | |
| Điện trở tiếp xúc | ≤ 25 mΩ (ban đầu) | |
| Điện trở cách điện | ≥ 10 GΩ | |
| Điện áp chịu đựng | 250 V AC, 1 phút | |
| Cơ khí | Chu kỳ ghép nối | Tối thiểu 500 chu kỳ |
| Dung sai ghép nối | Dung sai tự căn chỉnh XY cho ghép nối mù | |
| Loại gắn | Gắn bề mặt SMT / SMD | |
| Cấu trúc | Dual Slot, bộ đực + cái | |
| Vật liệu & Mạ | Vỏ | LCP, UL94V-0, chịu nhiệt độ cao |
| Vật liệu tiếp điểm | Hợp kim đồng | |
| Mạ tiếp điểm | Mạ vàng trên khu vực tiếp xúc; Lớp mạ niken bên dưới | |
| Mạ đầu cuối | Thiếc mờ trên Niken | |
| Môi trường | Nhiệt độ hoạt động | -40°C ~ +105°C |
| Tuân thủ | RoHS, REACH, tùy chọn không chứa Halogen | |
| Hướng dẫn hàn | Hồ sơ Reflow | Reflow không chì, nhiệt độ đỉnh ≤260°C, tuân thủ IPC/JEDEC J-STD-020 |
Tương thích chân-đến-chân với dòng JAE KX14/KX15, dòng Hirose FX18, dòng Molex 0.8mm pitch BTB dual slot.
Lưu ý: Xác minh chiều cao xếp chồng & số chân trước khi bố trí PCB; cung cấp datasheet & 3D STEP để kiểm tra CAD của bạn.
Tính năng sản phẩm
🔹 Tỷ lệ lỗi lắp ráp thấp hơn: Chống khóa giả + dung sai tự căn chỉnh giải quyết vấn đề sai lệch xếp chồng PCB, tiết kiệm chi phí sửa chữa sản xuất.
🔹 Hiệu suất tốc độ cao nhất quán: Cấu trúc tiếp điểm được điều chỉnh duy trì tính toàn vẹn tín hiệu cho các bảng mật độ cao.
🔹 Thay thế trực tiếp: Dấu chân tương thích với các thương hiệu nổi tiếng quốc tế, dễ dàng giảm chi phí BOM mà không cần thiết kế lại PCB lớn.
🔹 Cung cấp trực tiếp từ nhà máy: Thời gian lấy mẫu & sản xuất hàng loạt nhanh chóng, kiểm tra QC đầy đủ trước khi giao hàng.
🔹 Hỗ trợ kỹ sư có sẵn: Cung cấp Datasheet, bản vẽ 2D, 3D STEP & mẫu chân PCB để xác nhận bố cục của bạn.
Mô-đun điều khiển công nghiệp
điện tử y tế
cổng IoT
thiết bị lưu trữ
mô-đun hiển thị
điện tử phụ trợ ô tô
thiết bị cầm tay
xếp chồng bảng giao tiếp
mô-đun cảm biến AI
Đóng gói
Băng & Cuộn (Đóng gói cuộn): Đóng gói cuộn tiêu chuẩn cho máy pick-and-place SMT. Các bộ phận có thể được tải trực tiếp vào dây chuyền sản xuất tự động của bạn mà không cần đóng gói lại. Dịch vụ cắt băng có sẵn cho các mẫu thử nghiệm số lượng nhỏ.
