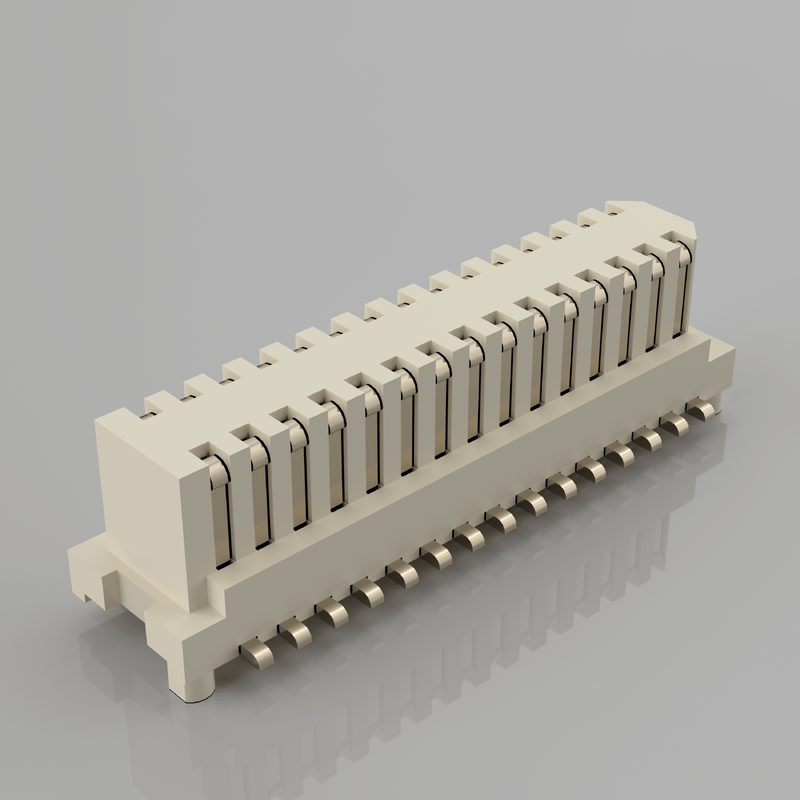

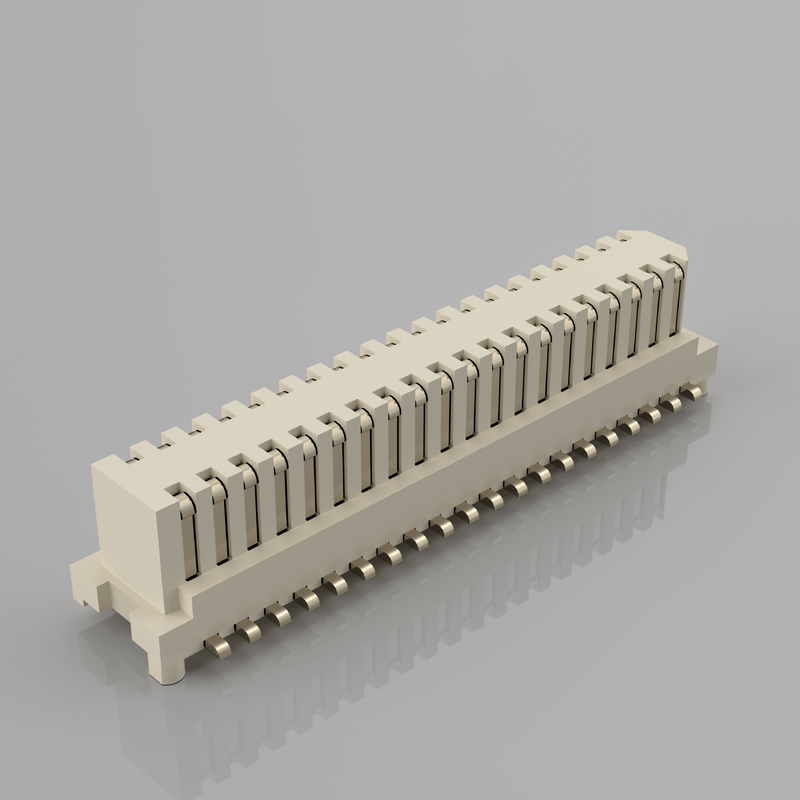

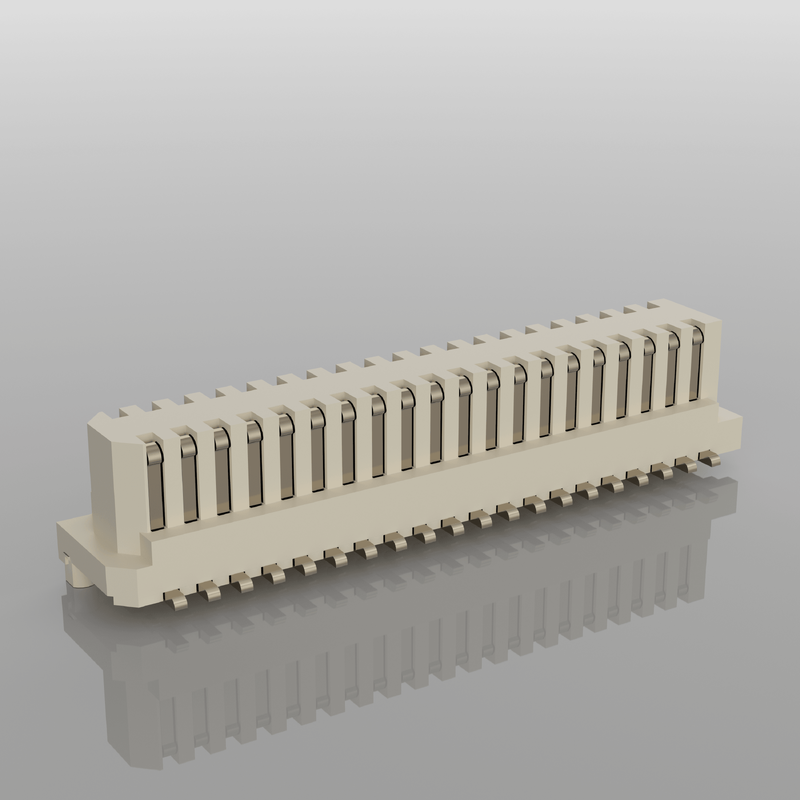

Đầu nối bo mạch-bo mạch & đầu nối Mezzanine góc phải 0,5mm một khe cắm cho PCBA
Điểm nổi bật của sản phẩm
- Kết nối mù & Tự căn chỉnh: Chốt dẫn hướng & vỏ bọc vát cạnh tích hợp bù trừ sai lệch lắp ráp X/Y; tránh làm hỏng chân cắm trong quá trình cắm mù cho lắp ráp PCBA dạng mô-đun
- Hiệu suất tín hiệu tốc độ cao: Tối ưu hóa tính toàn vẹn tín hiệu, hỗ trợ LVDS, PCIe, truyền vi sai tốc độ cao cho các mô-đun kỹ thuật số mật độ cao
- Chiều cao kết nối tùy chỉnh: Nhiều tùy chọn chiều cao kết nối để xác định khoảng cách PCB-PCB chính xác, phù hợp với giới hạn vỏ máy của bạn
- Dạng SMT góc phải một khe cắm: Kết nối PCB vuông góc 90°, tiết kiệm không gian bên trong thiết bị quan trọng
Mô tả sản phẩm
| Mục |
Thông số |
| Hiệu suất điện |
|
| Bước răng |
0,5 mm |
| Dòng điện định mức (mỗi chân tín hiệu) |
0,5 A |
| Điện áp định mức |
50 V DC |
| Điện áp chịu được |
250 V AC, 1 phút |
| Điện trở tiếp xúc ban đầu |
≤ 30 mΩ |
| Điện trở cách điện |
≥ 10⁹ Ω |
| Tốc độ tín hiệu |
Lên đến 10 Gbps |
| Hiệu suất cơ khí |
|
| Số vị trí |
Phạm vi tùy chỉnh theo yêu cầu |
| Chiều cao kết nối |
Nhiều tùy chọn chiều cao xếp chồng |
| Chu kỳ kết nối |
Tối thiểu 30 chu kỳ |
| Dung sai kết nối |
Dung sai sai lệch X/Y cho kết nối mù |
| Loại lắp đặt |
SMT góc phải |
| Vật liệu & Mạ |
|
| Vỏ |
LCP, chống cháy UL94 V-0 |
| Vật liệu tiếp điểm |
Hợp kim đồng cường độ cao |
| Mạ tiếp điểm kết nối |
Vàng trên niken; nhiều tùy chọn độ dày vàng |
| Mạ đầu cuối SMT |
Thiếc trên niken |
| Môi trường |
|
| Nhiệt độ hoạt động |
−40 °C ~ +105 °C |
| Tuân thủ |
Tuân thủ RoHS, REACH |
| Hướng dẫn hàn |
|
| Hồ sơ Reflow |
Đỉnh 245–260 °C, tuân theo tiêu chuẩn J-STD-020; không hàn sóng |
| Lắp ráp |
Tương thích với thiết bị pick-and-place SMT tiêu chuẩn |
Tham chiếu chéo / Thay thế
Đầu nối mezzanine góc phải này được thiết kế như một giải pháp thay thế chức năng cho các dòng sản phẩm quốc tế đã được thiết lập từ Molex, JAE, Hirose và Amphenol.
- Dấu chân tương thích thay thế trực tiếp để xác thực nguồn thứ cấp nhanh chóng; cùng bước răng, chiều cao kết nối, đường viền cơ khí để tái sử dụng PCBA.
- Lưu ý: Luôn thực hiện xác thực điện & cơ khí trước khi sản xuất hàng loạt; có thể khớp 100% chân cắm theo số bộ phận tham chiếu của bạn.
- Giảm sự phụ thuộc vào các linh kiện nước ngoài có thời gian giao hàng dài, rút ngắn thời gian giao hàng dự án của bạn.
Tính năng sản phẩm
- Cấu trúc góc phải một khe cắm để kết nối PCBA vuông góc 90 độ.
- Vỏ phân cực + chốt định vị ngăn ngừa cắm ngược và hư hỏng chân cắm trong quá trình lắp ráp.
- Vát cạnh tự căn chỉnh cho phép kết nối mù đáng tin cậy cho lắp ráp mô-đun đóng vỏ.
- Vỏ LCP cao cấp chống biến dạng ở nhiệt độ reflow SMT cao.
- Hình dạng tiếp điểm tối ưu hóa mang lại hiệu suất tín hiệu vi sai tốc độ cao ổn định.
- Nhiều lựa chọn chiều cao kết nối để cố định khoảng cách PCB mezzanine chính xác.
- Tương thích hoàn toàn với SMT, sẵn sàng cho sản xuất hàng loạt bằng thiết bị pick-and-place tự động.
Ưu điểm sản phẩm
- Thân thiện với lắp ráp: Dung sai kết nối mù hấp thụ sai lệch vị trí PCB, giảm tỷ lệ từ chối lắp ráp.
- Tối ưu hóa SI: Cấu trúc tiếp điểm được điều chỉnh giảm thiểu nhiễu xuyên âm cho truyền tín hiệu kỹ thuật số tốc độ cao.
- Giải pháp nguồn thứ cấp: Giải pháp thay thế dấu chân trực tiếp cho các thương hiệu cao cấp nước ngoài, chi phí cạnh tranh & thời gian giao hàng ngắn hơn.
- Tùy chỉnh linh hoạt: Số chân, chiều cao kết nối và độ dày mạ vàng có thể cấu hình cho thiết kế của bạn.
- Chất lượng nhất quán: Kiểm soát độ phẳng nghiêm ngặt tránh rủi ro hàn hở trên các miếng đệm bước răng nhỏ.
Ứng dụng
- Mô-đun nhúng công nghiệp
- Lắp ráp cổng IoT & cảm biến
- Bo mạch phụ PCBA nhỏ gọn y tế
- Thiết bị đo lường & kiểm tra cầm tay
- Mô-đun camera an ninh & thị giác
- Phần cứng ngoại vi truyền thông
- Lắp ráp PCB xếp chồng mật độ cao tiêu dùng
- Kết nối bo mạch vuông góc bên trong thiết bị mô-đun
Đóng gói
Băng & Cuộn (Đóng gói cuộn): Đóng gói cuộn tiêu chuẩn cho máy pick-and-place SMT. Các bộ phận có thể được nạp trực tiếp vào dây chuyền sản xuất tự động của bạn mà không cần đóng gói lại. Dịch vụ cắt băng có sẵn cho các mẫu thử nghiệm số lượng nhỏ.
Thời gian giao hàng
- Đơn hàng mẫu: 3 ngày làm việc
- Đơn hàng sản xuất hàng loạt: 1-3 tuần, tùy thuộc vào cấu hình & số lượng đặt hàng
Chứng nhận nhà máy & Dịch vụ tùy chỉnh
- Chứng nhận: ISO9001, tuân thủ RoHS, REACH
- Chính sách mẫu: Hỗ trợ mẫu miễn phí, thời gian xử lý mẫu nhanh
- MOQ: MOQ thấp cho các bộ phận tiêu chuẩn; MOQ cấu hình tùy chỉnh theo đánh giá
- Khả năng tùy chỉnh: Số chân tùy chỉnh, chiều cao xếp chồng kết nối, độ dày mạ, sửa đổi cơ khí, đóng gói đặc biệt theo bản vẽ/thông số kỹ thuật của bạn.
Hướng dẫn lựa chọn kỹ sư
- Xác nhận kích thước quan trọng: Chiều cao kết nối = khoảng cách cố định giữa hai PCB; trước tiên hãy chọn biến thể chiều cao chính xác.
- Đếm tổng số chân: Tách chân tín hiệu & chân nguồn; dự trữ chân nối đất cho tính toàn vẹn tín hiệu tốc độ cao.
- Kiểm tra tốc độ dữ liệu yêu cầu: Xác nhận xem có cần hiệu suất vi sai tốc độ cao cho giao thức của bạn không.
- Xác định thông số mạ: Mạ vàng dày hơn cho các ứng dụng có độ bền cao trong môi trường rung động / khắc nghiệt.
- Điều kiện lắp ráp: Nếu sản phẩm của bạn yêu cầu lắp ráp mù, hãy xác nhận dung sai tự căn chỉnh phù hợp với cấu trúc cơ khí của bạn.
- Quy trình SMT: Sử dụng đóng gói cuộn cho sản xuất hàng loạt; yêu cầu mẫu miễn phí để xác minh mẫu thử nghiệm trước khi phát hành quy mô đầy đủ.
- Tham chiếu chéo: Gửi số bộ phận cạnh tranh ban đầu của bạn; chúng tôi sẽ đề xuất một mô hình thay thế phù hợp để xác thực.
Câu hỏi thường gặp
Q: Bạn có danh mục sản phẩm không? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn không?
A: Có, bạn có thể liên hệ với chúng tôi trực tuyến hoặc gửi Email để nhận danh mục.
Q: Tôi không tìm thấy sản phẩm trong danh mục của bạn. Bạn có thể làm sản phẩm này cho tôi không? A: Danh mục của chúng tôi hiển thị hầu hết các sản phẩm của chúng tôi, nhưng không phải tất cả. Chỉ cần cho chúng tôi biết bạn cần sản phẩm nào và số lượng bạn muốn. Nếu chúng tôi không có, chúng tôi cũng có thể thiết kế và tạo khuôn mới để sản xuất nó. Để bạn tham khảo, việc tạo một khuôn thông thường sẽ mất khoảng 35-45 ngày.
Q: Bạn có thể cung cấp mẫu không? Những mẫu này có miễn phí không?
A: Có, chúng tôi cung cấp 5-10 chiếc mẫu miễn phí để thử nghiệm. Nhưng bạn phải trả chi phí vận chuyển.
Q: Còn thời gian giao hàng của bạn thì sao?
A: Hàng có sẵn được giao trong vòng 1 ngày; hàng tùy chỉnh được giao trong vòng 5-7 ngày.
Q: Làm thế nào để vận chuyển đơn hàng của tôi?
A: Đối với các gói hàng nhỏ, hãy gửi chúng bằng Express, chẳng hạn như DHL, FedEx, UPS, TNT, EMS. Đó là dịch vụ Door-to-Door. Đối với các gói hàng lớn, chúng tôi có thể gửi chúng bằng đường hàng không hoặc đường biển. Chúng tôi sử dụng thùng carton xuất khẩu tiêu chuẩn. Chúng tôi sẽ chịu trách nhiệm cho bất kỳ hư hỏng sản phẩm nào xảy ra trong quá trình giao hàng.
6. Q: Bạn chấp nhận loại thanh toán nào? Tôi có thể thanh toán bằng RMB không?
A: Chúng tôi chấp nhận T/T (chuyển khoản ngân hàng), Western Union và PayPal. Hãy chắc chắn rằng chúng tôi có thể nhận được số tiền tương đương với Hóa đơn. Và bạn có thể thanh toán bằng RMB. Không vấn đề gì.
7. Q: Kiểm soát chất lượng của công ty bạn thì sao?
A: Tuân thủ nghiêm ngặt ISO9001; IQC, OQC, IPQC và QA chiếm 10% bộ phận Chất lượng của chúng tôi. Bài kiểm tra CCD được áp dụng cho 99% ứng dụng sản phẩm của công ty chúng tôi.
Q: Tôi cần danh sách giá tất cả các sản phẩm của bạn. Bạn có danh sách giá không?
A: Chúng tôi không có danh sách giá cho tất cả các sản phẩm của mình. Bởi vì chúng tôi có quá nhiều mặt hàng, không thể đưa tất cả giá của chúng vào danh sách, và giá luôn thay đổi do chi phí vật liệu và số lượng. Và bạn có thể cung cấp cho chúng tôi một danh sách tất cả các mặt hàng bạn cần; chúng tôi sẽ kiểm tra cẩn thận từng cái một và cung cấp cho bạn bảng thông số kỹ thuật và giá cả.
Q: Bạn có thể làm sản phẩm tùy chỉnh và đóng gói tùy chỉnh không?
A: Có. Chúng tôi đã làm nhiều sản phẩm tùy chỉnh cho khách hàng của chúng tôi trước đây (chủ yếu là dây nịt). Về đóng gói tùy chỉnh, không có vấn đề gì; chúng tôi có thể đặt logo hoặc thông tin khác của bạn trên bao bì. Chỉ cần lưu ý rằng nó sẽ gây ra một số chi phí bổ sung.
Q: Bạn có những chứng nhận nào?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, v.v.
