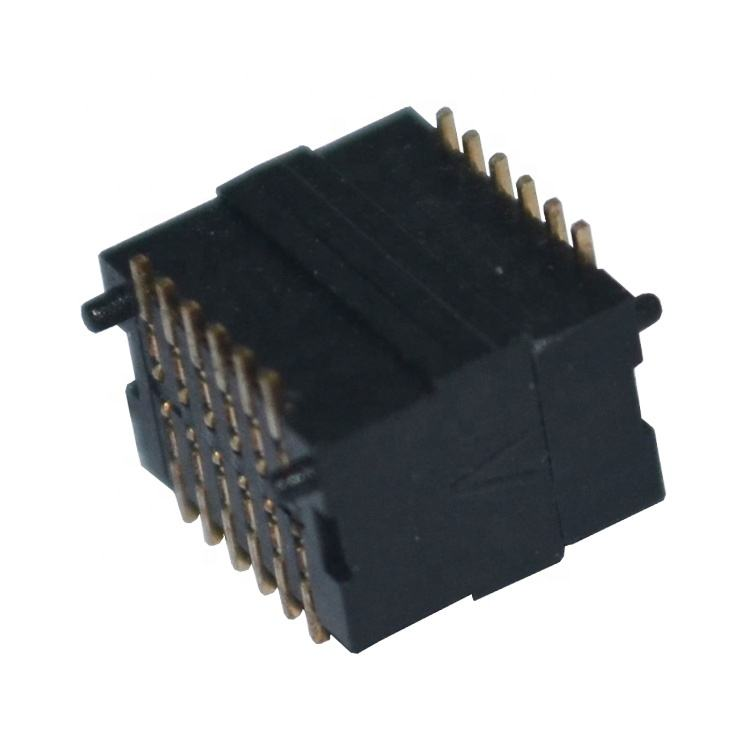

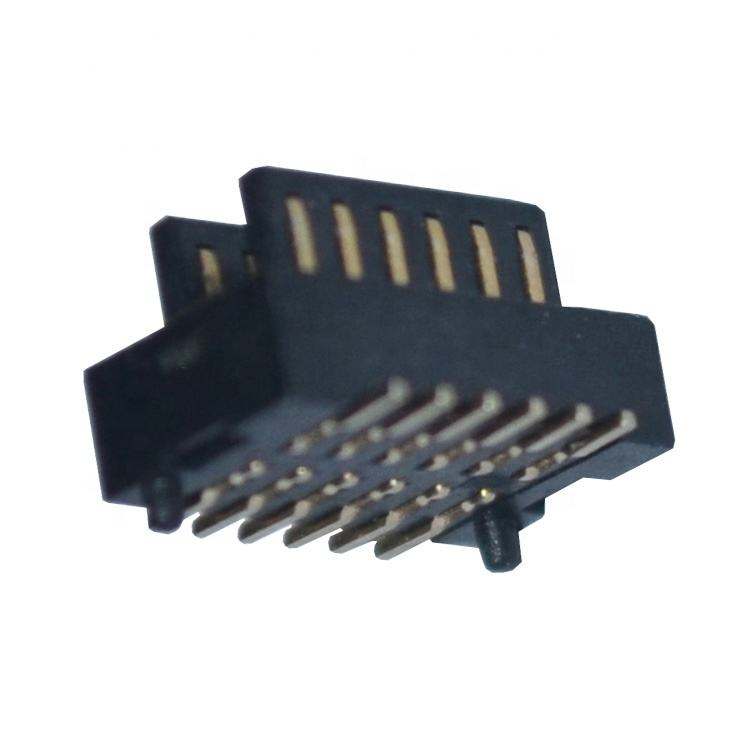

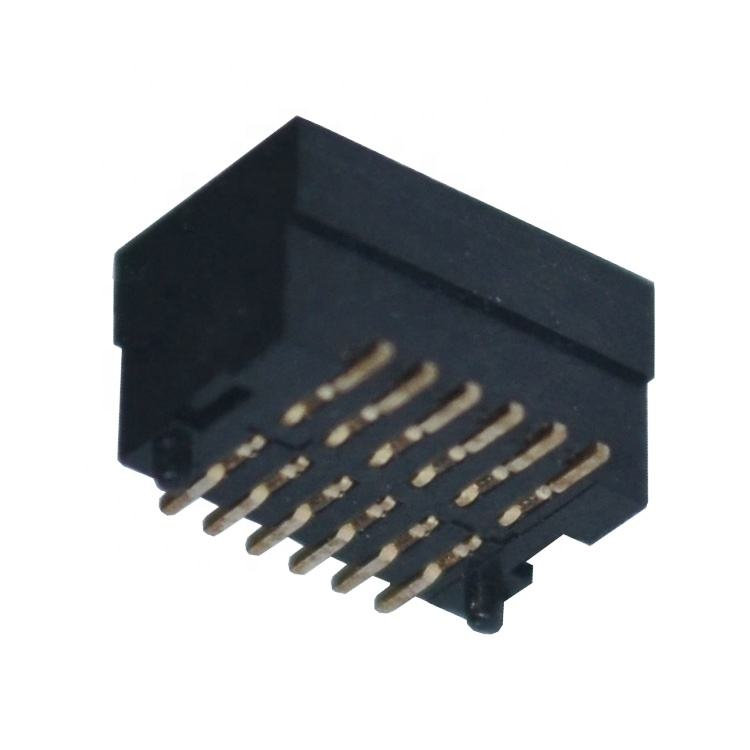

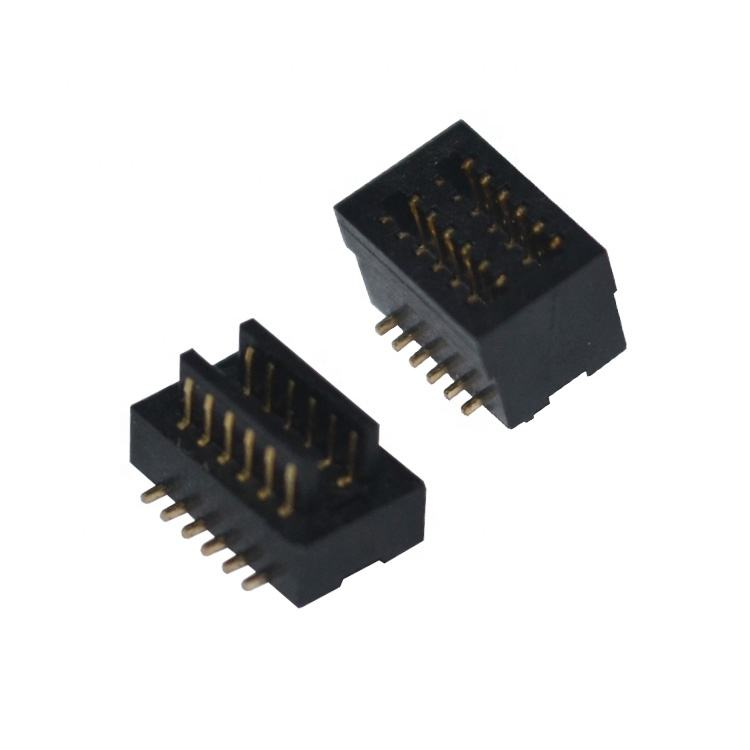

Độ dày đặc cao 12Pin SMT Male Female PCB Connector 0.5 0.8mm Pitch Stack Height 6.0mm Board to Board & Mezzanine Connectors
Điểm nổi bật của sản phẩm
✅Thiết kế dung nạp mù & tự sắp xếp: Các cột hướng dẫn tích hợp hấp thụ PCB, tránh hư hỏng chân trong quá trình ghép mù, cải thiện năng suất sản xuất cho các dòng SMT tự động.
✅Tính toàn vẹn tín hiệu tốc độ cao: Kháng tiếp xúc tối ưu, truyền ổn định cho tín hiệu chênh lệch tốc độ cao, phù hợp với các yêu cầu bố trí đường dẫn tín hiệu tốc độ cao.
✅Độ cao đống đệm cố định 6,0 mm: Khoảng cách PCB-to-PCB được kiểm soát chính xác, khoảng cách giữa hai tầng liên tục cho thiết kế cơ khí bảng xếp chồng song song.
✅Định dạng SMT mật độ cao: Dấu chân nhỏ gọn hai hàng, tiết kiệm tiền bất động sản PCB cho thiết kế module không gian hạn chế.
✅Xây dựng thân thiện với SMT: Lớp lắp ráp tương thích, hỗ trợ hàn lại, kiểm tra AOI có thể truy cập sau khi lắp ráp.
Mô tả sản phẩm
| Điểm | Parameter |
|---|---|
| Hiệu suất điện | |
| Động cơ | 0.5 mm / 0.8 mm |
| Số pin | 12P (số pin tùy chỉnh có sẵn) |
| Điện áp định số | 12 V AC/DC |
| Điện lượng định số cho mỗi tiếp xúc | 0.5 A |
| Kháng cách nhiệt | ≥ 500 MΩ |
| Kháng tiếp xúc | ≤ 30 mΩ |
| Tốc độ dữ liệu tối đa | Tối đa 10 Gbps |
| Hiệu suất cơ khí | |
| Chiều cao đống đệm | 6.0 mm |
| Chu kỳ giao phối | ≥ 500 chu kỳ |
| Hỗ trợ giao phối | Cụ thể: |
| Việc chấm dứt | SMT Gull-wing |
| Vật liệu & Bọc | |
| Nhà ở | LCP nhiệt độ cao, UL94‐V‐0 |
| Vật liệu tiếp xúc | Đồng hợp kim đồng |
| Bọc tiếp xúc | Được mạ vàng trên vùng tiếp xúc; mạ thiếc trên đuôi hàn |
| Môi trường | |
| Nhiệt độ hoạt động | -40 °C ~ +105 °C |
| Tuân thủ | RoHS, REACH phù hợp |
| Hướng dẫn hàn | |
| Quá trình | SMT Lò phản dòng |
| Nhiệt độ tái lưu lượng cao nhất | Tối đa 260 °C, thời gian 10 s |
Thay thế trực tiếp nguồn thứ hai cho loạt kết nối mezzanine board-to-board chính thống từ Molex, JAE và TE Connectivity tương đương với độ cao 0,5 / 0,8 mm, cao 6,0 mm.
Phù hợp với dấu chân cho hầu hết các thiết kế tham chiếu; xác minh bố cục pad trước khi hoàn thành PCB. Loại bỏ rủi ro thời gian dẫn đầu dài của các thành phần gốc ở nước ngoài,giữ hiệu suất điện và cơ học giống nhau.
Tính năng sản phẩm
🔹An ninh chuỗi cung ứng: Sản xuất tại địa phương, tránh sự thiếu hụt thời gian giao hàng dài của OEM so với các sản phẩm tương đương nhập khẩu.
🔹Phối hợp tối ưu hóa: Bao bì cuộn hoạt động trực tiếp với máy chọn và đặt SMT, không cần xử lý trước bằng tay.
🔹Sự ổn định tín hiệu đã được chứng minh: Định hướng hình học tiếp xúc cho tính toàn vẹn tín hiệu tốc độ cao, giảm mất tín hiệu.
🔹Nguồn thứ hai hiệu quả về chi phí: Hiệu suất phù hợp với các thương hiệu quốc tế với giá cả cạnh tranh.
🔹Hỗ trợ kỹ thuật linh hoạt: Chứng minh mẫu nhanh, số pin / mạ / sửa đổi chiều cao ngăn xếp tùy chỉnh có sẵn.
Bao bì
Liên hệ với đội ngũ kỹ sư của chúng tôi nếu bạn cần khuyến nghị dấu chân, tập tin bước 3D hoặc hỗ trợ kỹ thuật thêm.
Câu hỏi thường gặp
Q: Bạn có một danh mục? Bạn có thể gửi cho tôi danh mục để kiểm tra tất cả các sản phẩm của bạn?
