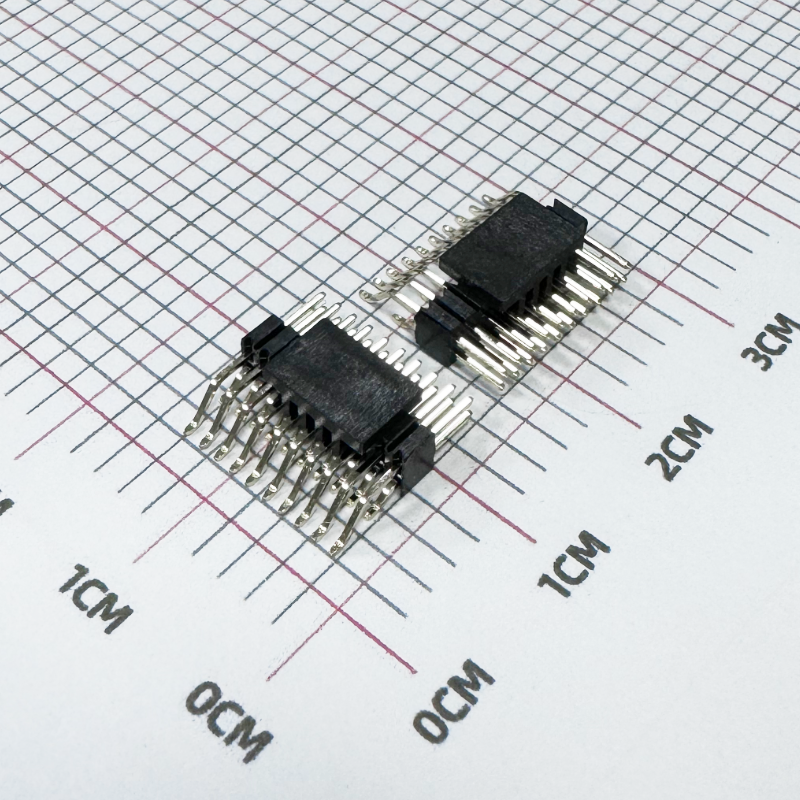

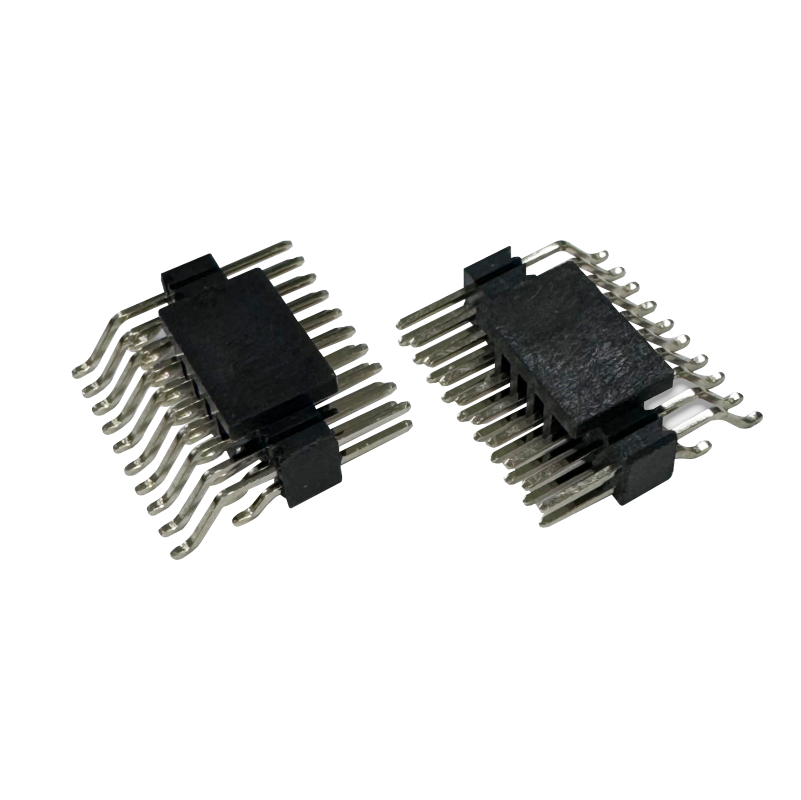

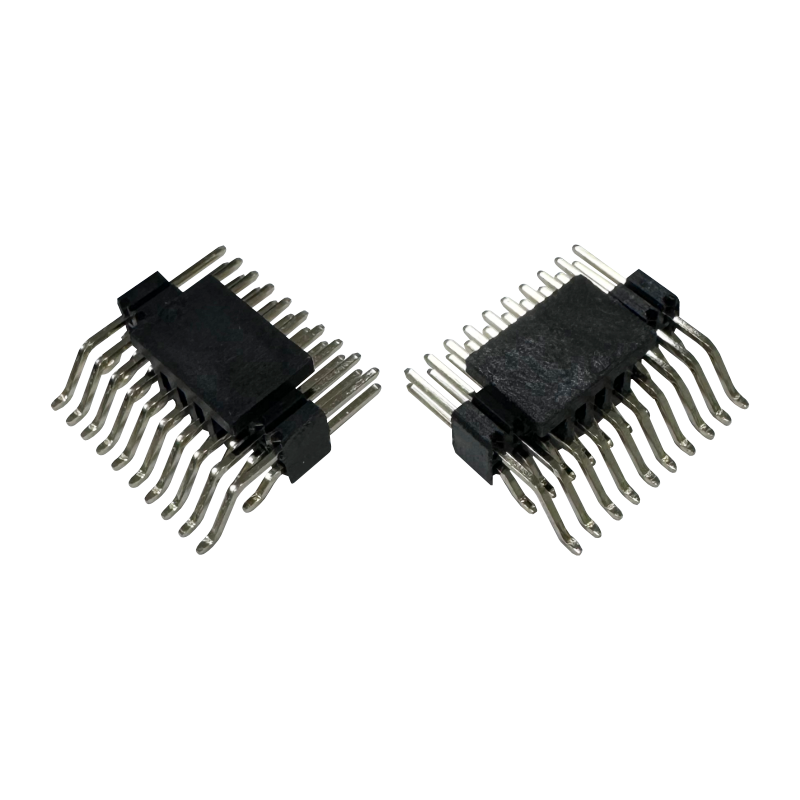

1.27mm Pitch Female Socket Mating Connector Pin Headers 20021121-00010T4LF Đầu nối Board-to-Board

Mô tả sản phẩm

Vật liệu & Cấu tạo

Tiếp điểm hợp kim đồng

Đầu nối sử dụng tiếp điểm hợp kim đồng, cung cấp đế dẫn điện cần thiết cho kết nối điện từ PCB sang PCB. Khu vực kết nối được chỉ định với lớp mạ vàng 0.25 μm, trong khi đuôi hàn sử dụng lớp mạ thiếc mờ 1.27 μm.

Vật liệu cách điện nhựa nhiệt dẻo

Vỏ cách điện sử dụng vật liệu nhựa nhiệt dẻo với xếp hạng độ bắt lửa UL94 V-0, làm cho sản phẩm phù hợp với các cụm PCB nơi cần xem xét các yêu cầu về độ bắt lửa của vật liệu.

Ưu điểm kỹ thuật

1. Kết nối Board-to-Board nhỏ gọn

Cấu hình bước ren 1.27mm và 2 hàng, 10 chân cắm cung cấp giao diện PCB-to-PCB nhỏ gọn cho các ứng dụng có không gian bo mạch hạn chế.

Điều này làm cho đầu nối đặc biệt phù hợp với:

• Bo mạch điều khiển nhỏ gọn
• Mô-đun điện tử nhúng
• PCB điều khiển công nghiệp
• Thiết bị truyền thông
• Mô-đun máy tính
• Thiết bị điện tử tiêu dùng

2. Lắp ráp PCB tương thích SMT

Thiết kế lắp bề mặt thẳng đứng tương thích với các quy trình lắp ráp SMT tự động. Nhà sản xuất chỉ định hàn giai đoạn hơi và hàn lại IR là các quy trình hàn được hỗ trợ.

Đối với sản xuất PCB số lượng lớn, điều này có thể đơn giản hóa việc tích hợp vào quy trình sản xuất bề mặt hiện có.

3. Hiệu suất điện được xác định rõ

Thông số kỹ thuật được công bố cung cấp các thông số điện có thể đo lường được thay vì chỉ dựa vào các tuyên bố chung về độ tin cậy.

Các giá trị chính bao gồm:

• Dòng định mức 1A trên mỗi tiếp điểm
• Điện áp định mức 125VAC
• Điện trở tiếp xúc ban đầu tối đa 20mΩ
• Điện trở tiếp xúc sau kiểm tra tối đa 50mΩ
• Điện trở cách điện tối thiểu 1.000MΩ

Các số liệu này cung cấp cho kỹ sư các tiêu chí cụ thể để đánh giá sự phù hợp về điện trong quá trình lựa chọn đầu nối.

4. Dải nhiệt độ hoạt động rộng

Dải nhiệt độ hoạt động được chỉ định là -55°C đến +125°C, làm cho đầu nối này phù hợp với các thiết bị điện tử yêu cầu phạm vi nhiệt độ hoạt động tương đối rộng.

Sự phù hợp thực tế cho một sản phẩm cuối cùng cụ thể vẫn nên được đánh giá dựa trên các yêu cầu về nhiệt và môi trường ở cấp độ hệ thống hoàn chỉnh.

Quy trình tùy chỉnh theo bước

1. Thu thập yêu cầu → 2. Đánh giá kỹ thuật & Báo giá → 3. Xem xét và xác nhận bản vẽ 3D → 4. Khuôn / Dụng cụ & Nguyên mẫu → 5. Kiểm tra mẫu (điện trở tiếp xúc, độ giữ, hàn lại) & Phê duyệt → 6. Sản xuất hàng loạt → 7. QC cuối cùng & Giao hàng.

Dịch vụ của chúng tôi

Chính sách & Khả năng cung cấp mẫu

Các mẫu sẽ được gửi miễn phí cho khách hàng theo yêu cầu của họ, miễn là họ sẵn sàng thanh toán cước vận chuyển, hoặc chúng tôi có thể thanh toán cước vận chuyển cho một số khách hàng cũ từ phía chúng tôi, hoặc khách hàng có thể thanh toán cước vận chuyển trước, và chúng tôi cũng có thể gửi mẫu bằng chuyển phát nhanh của chúng tôi.

Bảo hành/Điều khoản và Điều kiện

Chúng tôi cung cấp bảo đảm chất lượng sản phẩm.
Đảm bảo giao hàng nhanh trong 15 ngày.
Các điều khoản thanh toán bao gồm T/T, nhưng có thể thương lượng, chẳng hạn như L/C, PayPal, Western Union, và nhiều hơn nữa.

Dịch vụ sau bán hàng

Dịch vụ xuất sắc được cung cấp thông qua mạng lưới văn phòng và trụ sở chính của chúng tôi.
Vui lòng liên hệ với bộ phận bán hàng tiếp thị của chúng tôi qua điện thoại hoặc email, hoặc nếu thuận tiện, hãy ghé thăm văn phòng của chúng tôi.
Ngoài dịch vụ thân thiện, chúng tôi còn cung cấp mức giá cạnh tranh nhất và lịch trình linh hoạt.

Câu hỏi thường gặp

Hỏi: MOQ của bạn là gì?

Đáp: MOQ của chúng tôi thường là 1000 chiếc, nhưng chúng tôi chấp nhận số lượng đặt hàng nhỏ để thử nghiệm.

Hỏi: Tôi có thể đến thăm nhà máy của bạn không?

Đáp: Chào mừng bạn đến thăm nhà máy của chúng tôi, và chúng tôi sẽ cho bạn thấy quy trình sản xuất chuyên nghiệp của chúng tôi, và hy vọng chúng tôi có thể hợp tác lâu dài với bạn.

Hỏi: Thời gian lấy mẫu của bạn là bao lâu? Thời gian giao hàng của bạn là bao lâu?

Đáp: 7 ngày cho mẫu, và 15-20 ngày cho sản xuất hàng loạt. Nó phụ thuộc vào số lượng.

Hỏi: Làm thế nào để tôi kiểm tra hàng hóa của mình?

Đáp: Bạn có thể kiểm tra bằng cách đến thăm nhà máy, hoặc yêu cầu bên thứ ba kiểm tra, hoặc kiểm tra bằng hình ảnh.

Hỏi: Chi phí vận chuyển đến quốc gia của tôi là bao nhiêu?

Đáp: Cước vận chuyển sẽ được công ty vận chuyển cung cấp dựa trên Cân nặng gộp và CBM của bạn.

Hỏi: Làm thế nào để tôi biết bạn đã gửi đơn hàng của tôi chưa?

Đáp: Số theo dõi (DHL, UPS, FedEx, TNT, EMS, v.v.), Vận đơn hàng không, hoặc B/L bằng đường biển sẽ được gửi cho bạn ngay khi hàng hóa của bạn được gửi đi. Chúng tôi cũng theo dõi việc giao hàng và thông báo cho bạn. Dịch vụ hỗ trợ sau bán hàng được cung cấp. Chúng tôi hỗ trợ những gì bạn bán.

Hỏi: Tôi có thể làm sản phẩm cá nhân hóa/tùy chỉnh không?

 Đáp: Chắc chắn rồi, chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu của bạn.
