Hàng hiệu:
XTKCONN
Chứng nhận:
CE,SGS,ROHS,ISO9001
Số mô hình:
tiêu đề ghim
Mô tả sản phẩm
|
Thông số |
Đặc điểm kỹ thuật |
|---|---|
|
Bước ren |
2.54 mm (0.1") hàng đôi, khoảng cách hàng 2.54 mm |
|
Cấu hình |
2×2 / 2×5 / 2×10 / 2×20 / 2×40 (thanh ngắt rời) |
|
Hướng |
Thẳng 180° THT (tùy chọn RA) |
|
Hình dạng / Kích thước chân |
Vuông Ø0.64 mm Đồng thau C2680 |
|
Mạ |
Mạ vàng 0.05µm trên 50µ" Ni / mạ chọn lọc 30µ" (0.76µm) / mạ thiếc mờ toàn bộ |
|
Chiều dài đuôi |
3.0 mm (mặc định) / 6.0 mm (6T) / tổng cộng 10.8 mm (bản sao Connfly 2×40) |
|
Vật liệu cách điện |
PBT+30%GF đen UL94 V-0 (mặc định) / PA6T / Nylon 6T |
|
Chiều cao vật liệu cách điện |
2.5 mm đơn / 4.3 mm / 8.5 mm nhựa đôi |
|
Dòng định mức |
3.0 A trên mỗi chân |
|
Điện áp định mức |
250 V AC/DC (lớp Connfly/Valcon) |
|
Điện trở tiếp xúc |
≤ 20 mΩ |
|
Điện trở cách điện |
≥ 1000 MΩ @ 500 V DC |
|
Điện áp chịu đựng |
600 V AC/phút (Connfly) / 500 V AC (Valcon) |
|
Nhiệt độ hoạt động. |
-40 °C đến +105 °C |
|
Quy trình hàn |
Sóng 260°C/5s (PBT) / 260°C/10s (PA6T) |
|
Chu kỳ ghép nối |
≥ 500 (mạ vàng) / 1000+ (vàng 30µ") |
|
Tuân thủ |
RoHS 2.0, REACH, UL 94 V-0, ISO 9001 |
|
Tham chiếu chéo. |
Connfly DS1021-2X20SFxxx-B; Valcon THD-09-R; TE 77313 BergStik 2×n; RealRun PH2.547.4 |
|
Thời gian chờ |
Mẫu 5–7 ngày / Số lượng lớn 2–3 tuần |
|
MOQ |
500 chiếc (giá bậc thang OEM an ninh từ 1k) |
Tổng quan

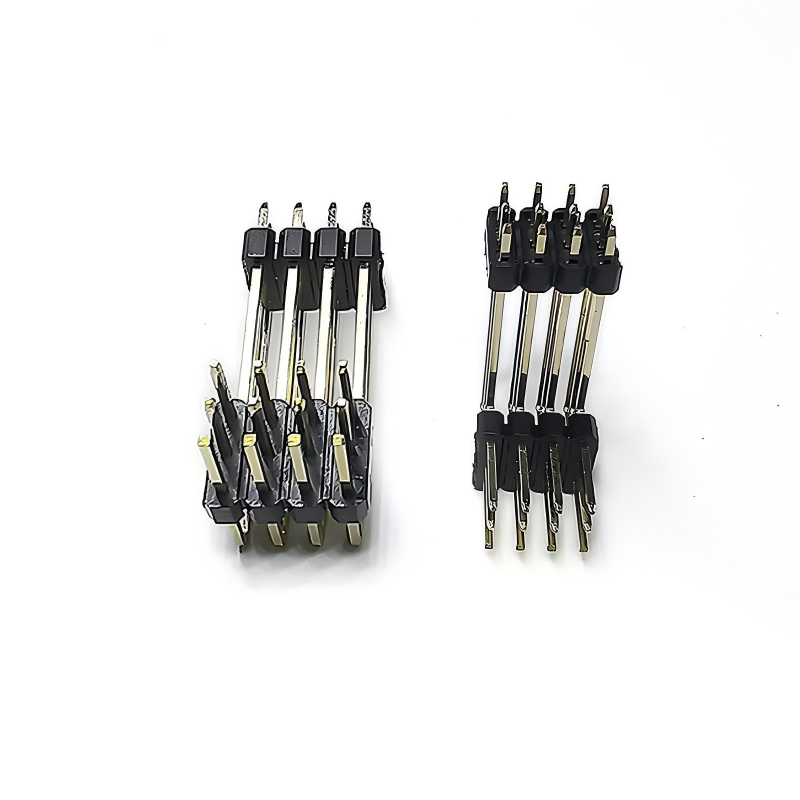

Đầu nối chân đực hàng đôi 2.54mm tùy chỉnh là một đầu nối lưới xuyên lỗ 0.1" được điều chỉnh cho hệ thống an ninh và mô-đun camera IP: chân vuông bằng đồng thau Ø0.64mm trong vật liệu cách điện PBT+30%GF UL94 V-0 màu đen, thẳng 180°, mạ vàng trên niken ở vùng ghép nối. Được cung cấp dưới dạng thanh hàng đôi có thể ngắt rời (2×20 = 40 chân mặc định cho đầu nối flex của mô-đun camera; 2×5 cho bộ điều khiển PoE; 2×40 cho bảng mạch DVR), có thể bẻ gãy tại mỗi 2.54mm.
Vật liệu cách điện: PBT đen UL94 V-0; tùy chọn PA6T (ICKEY 6T) cho hàn sóng không chì 260°C; tùy chọn Nylon 6T/GWT 750°C
Chân: Đồng thau C2680 Ø0.64mm vuông ; đồng đỏ C5210 tùy chọn cho >500 chu kỳ
Mạ: Mạ vàng 0.05µm trên 50µ" Ni ở vùng ghép nối 5.84mm; mạ thiếc mờ 2–3µm trên đuôi 3.0mm; mạ vàng chọn lọc 30µ" (0.76µm)tùy chọn tại MOQ 500 chiếc
Tùy chọn nhựa: nhựa đơn cao 2.5mm / nhựa đôi gia cố (chống uốn)
Mô-đun Camera IP – đầu nối thẳng 2×20 trên bảng mạch cảm biến đến bảng mạch chính, 2×5 trên bảng phụ trình điều khiển LED hồng ngoại
Bảng mạch chính DVR / NVR – đầu nối bảng mạch hàng đôi 2×40 cho GPIO / báo động vào / RS485 / âm thanh
Bộ phun / Switch PoE – đầu nối nguồn+dữ liệu 2×5, mạ vàng chống oxy hóa trong khu vực gác mái/tủ dây
Đầu đọc kiểm soát truy cập – 2×5 / 2×10 cho Wiegand + LED + còi
Trạm cửa thông minh / Liên lạc nội bộ video – 2×20 mezzanine đến MCU chính
Camera giao thông / ANPR – bảng mạch công nghiệp 2×40, nhiệt độ rộng −40~+105°C
Trung tâm cảm biến an ninh – bảng tổng hợp PIR / khói / vỡ kính
Số lượng: 2×2 / 2×5 / 2×10 / 2×20 / 2×40 (ngắt rời)
Đuôi: 3.0mm (mặc định) / 6.0mm (6T) / tổng cộng 10.8mm (bản sao Connfly) / 8.5 / 11.96mm
Nhựa: đơn 2.5mm / đôi 4.3mm / 8.5mm cao
Vật liệu cách điện: PBT+30%GF đen (mặc định) / PA6T / Nylon 6T / màu sắc
Mạ: mạ vàng / 30µ" chọn lọc / thiếc toàn bộ / kép
Chân: đồng thau (mặc định) / đồng đỏ
Hướng: thẳng/góc vuông
Đóng gói: túi PE/ống/khay
Thu thập yêu cầu → 2. Đánh giá kỹ thuật & Báo giá → 3. Xem xét bản vẽ 3D & Xác nhận → 4. Khuôn / Dụng cụ & Nguyên mẫu → 5. Kiểm tra mẫu (tiếp xúc R, giữ, hàn lại) & Phê duyệt → 6. Sản xuất hàng loạt → 7. QC cuối cùng & Vận chuyển.
Dịch vụ của chúng tôi
Tình trạng & Chính sách mẫu
Các mẫu sẽ được gửi miễn phí cho khách hàng theo yêu cầu của họ, miễn là họ sẵn sàng thanh toán cước vận chuyển, hoặc chúng tôi có thể thanh toán cước vận chuyển cho một số khách hàng cũ từ phía chúng tôi, hoặc khách hàng có thể thanh toán cước vận chuyển trước, và chúng tôi cũng có thể gửi mẫu bằng chuyển phát nhanh của chúng tôi.
Bảo hành/Cam kết/Điều khoản và Điều kiện
Chúng tôi cung cấp bảo đảm chất lượng sản phẩm.
Đảm bảo giao hàng nhanh trong 15 ngày.
Các điều khoản thanh toán bao gồm T/T, nhưng có thể thương lượng, chẳng hạn như L/C, PayPal, Western Union, và hơn thế nữa.
Dịch vụ sau bán hàng
Dịch vụ xuất sắc được cung cấp thông qua mạng lưới văn phòng và trụ sở chính của chúng tôi.
Vui lòng liên hệ với bộ phận bán hàng tiếp thị của chúng tôi qua điện thoại hoặc email, hoặc nếu thuận tiện, hãy ghé thăm văn phòng của chúng tôi.
Ngoài dịch vụ thân thiện, chúng tôi còn cung cấp mức giá cạnh tranh nhất và lịch trình linh hoạt.
Câu hỏi thường gặp
Q: MOQ của bạn là gì?
A: MOQ của chúng tôi thường là 1000 chiếc, nhưng chúng tôi chấp nhận số lượng đặt hàng nhỏ để thử nghiệm.
Q: Tôi có thể đến thăm nhà máy của bạn không?
A: Chào mừng bạn đến thăm nhà máy của chúng tôi, và chúng tôi sẽ cho bạn thấy quy trình sản xuất chuyên nghiệp của chúng tôi, và hy vọng chúng tôi có thể hợp tác lâu dài với bạn.
Q: Thời gian lấy mẫu của bạn là bao lâu? Thời gian giao hàng của bạn là bao lâu?
A: 7 ngày cho mẫu, và 15-20 ngày cho sản xuất hàng loạt. Nó phụ thuộc vào số lượng.
Q: Làm thế nào để tôi kiểm tra hàng hóa của mình?
A: Bạn có thể kiểm tra bằng cách đến thăm nhà máy, hoặc yêu cầu bên thứ ba kiểm tra, hoặc kiểm tra bằng hình ảnh.
Q: Chi phí vận chuyển đến quốc gia của tôi là bao nhiêu?
A: Cước vận chuyển sẽ được công ty vận chuyển cung cấp dựa trên Tổng trọng lượng và CBM của bạn.
Q: Làm thế nào để tôi biết bạn đã gửi đơn hàng của tôi chưa?
A: Số theo dõi (DHL, UPS, FedEx, TNT, EMS, v.v.), Vận đơn hàng không, hoặc Vận đơn đường biển sẽ được gửi cho bạn ngay khi hàng hóa của bạn được vận chuyển. Chúng tôi cũng theo dõi việc giao hàng và thông báo cho bạn. Dịch vụ hỗ trợ hữu ích được cung cấp. Chúng tôi hỗ trợ những gì bạn bán.
Q: Tôi có thể làm sản phẩm cá nhân hóa/tùy chỉnh không?
A: Chắc chắn rồi, chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu của bạn.
