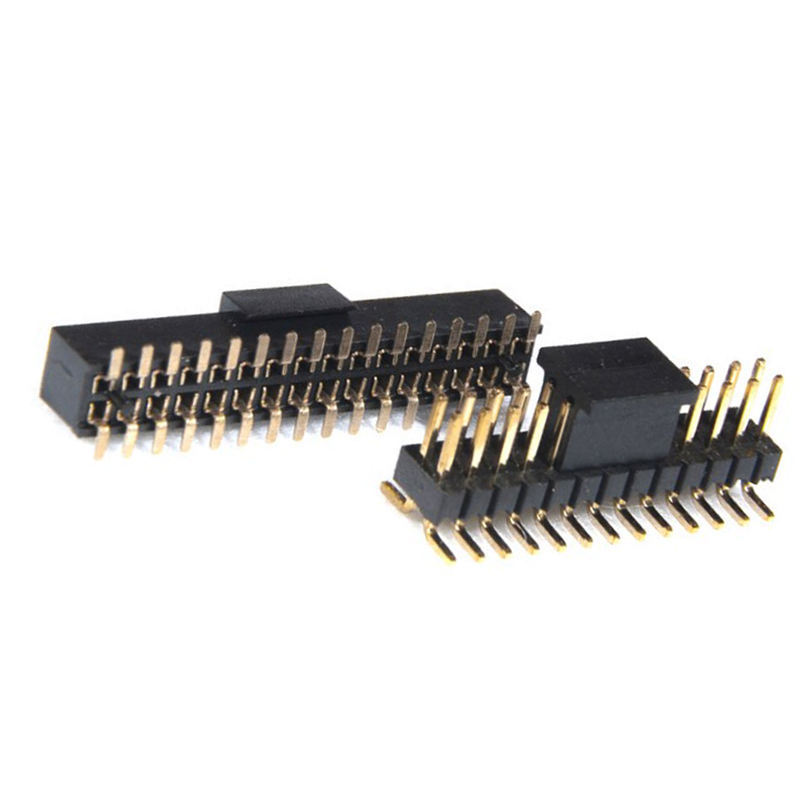

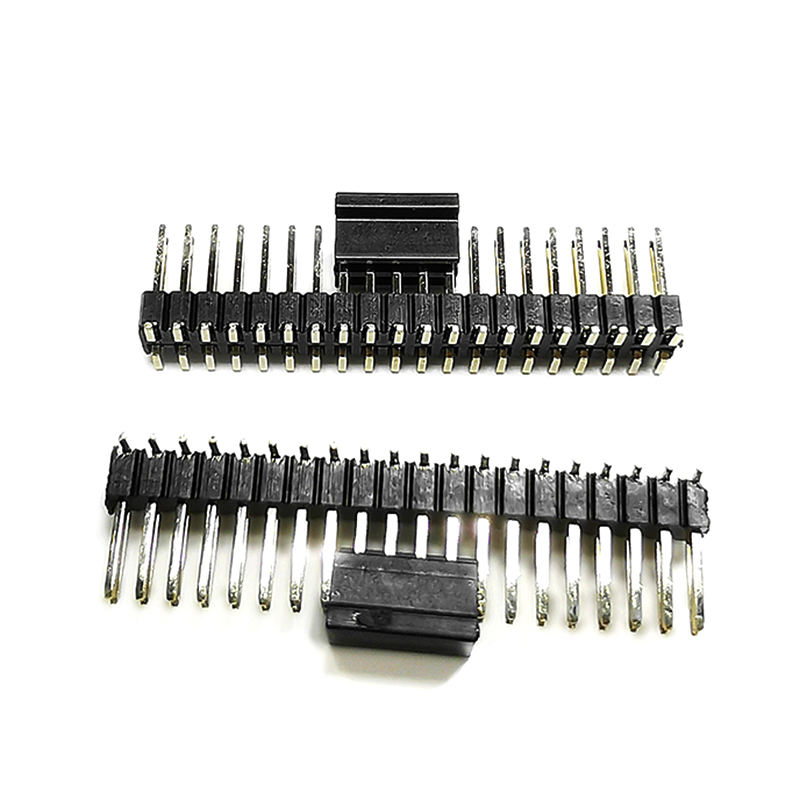

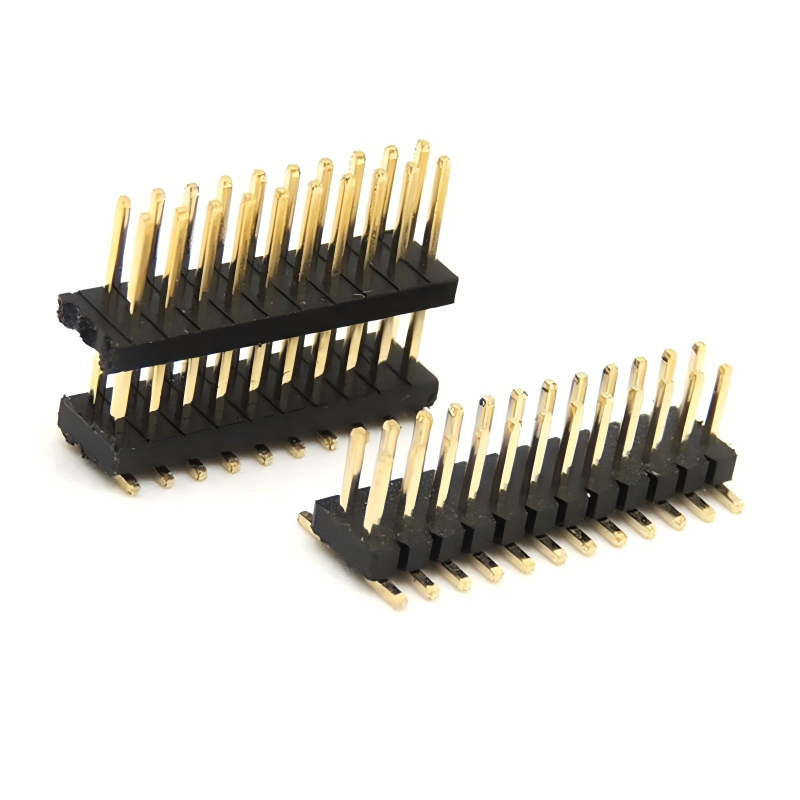

Đầu nối đực chân dài góc SMD/SMT 1mm 1.27mm 2mm 2.54mm Pitch 6 8 20 Pin 2*14 2*3 5 Female Press Fit Dual

Đầu nối đực chân dài / SMT / THT / Press-Fit – 1.0 / 1.27 / 2.0 / 2.54 mm bước, một hàng & hai hàng (2×3 / 2×7 / 2×10 / 2×14), thẳng / góc vuông / SMD, chiều dài chân tùy chỉnh

Mô tả sản phẩm

Tổng quan

Dòng đầu nối đực chân dài này bao gồm bốn bước kết nối bo mạch chủ yếu (1.0 / 1.27 / 2.0 / 2.54 mm) ở cấu hình một hàng và hai hàng, với ba kiểu kết nối song song: press-fit tuân thủ (backplane không hàn), SMT cánh mòng biển góc vuông (tự động đặt), và THT thẳng với đuôi kéo dài (chồng bo mạch mẹ-con, đầu nối gỡ lỗi, mezzanine). Các số lượng hai hàng 2×3 / 2×7 / 2×10 / 2×14 có sẵn trong kho; bất kỳ cấu hình 2×n nào từ 2×2 đến 2×40 đều được sản xuất mà không tốn chi phí NRE.

Chân vuông được làm từ đồng thau tiện/mạ thiếc (2.54/2.0) hoặc đồng đỏ (1.27/1.0), mạ vàng ở vùng ghép nối với lớp chắn niken, thiếc ở đầu nối. Vỏ được làm từ LCP hoặc PA6T chịu nhiệt độ cao (không phải chỉ PBT), do đó phiên bản SMT vượt qua quy trình hàn lại không chì 260 ℃ trong 10 giây theo IEC 60068-2-58 — cùng loại với dòng SEKORM 296.

5 Điểm bán hàng khác biệt

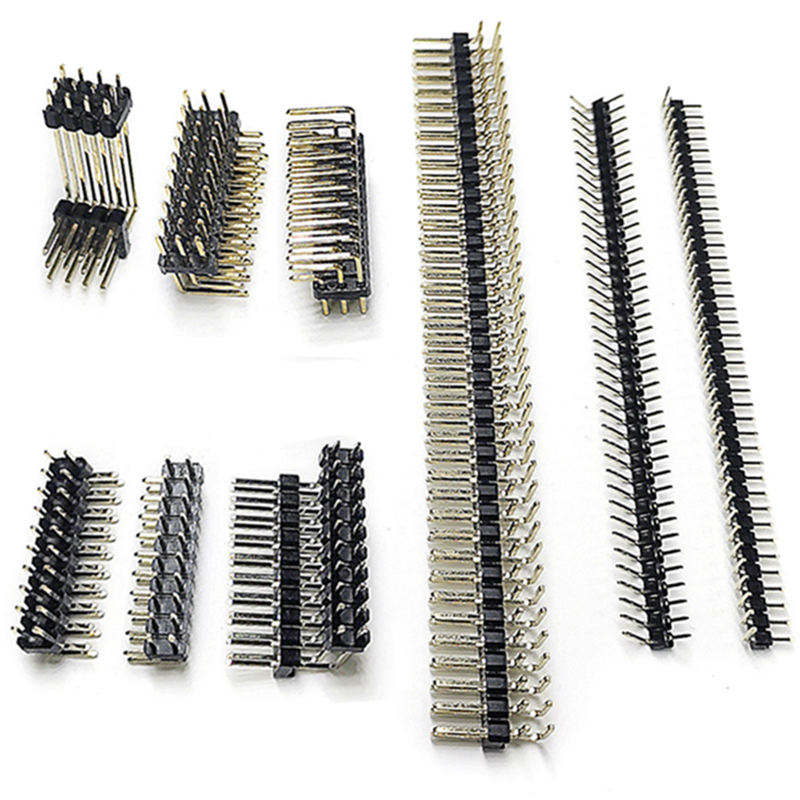

1.  Bốn bước, Một dòng sản phẩm​ – 1.0 mm / 1.27 mm / 2.0 mm / 2.54 mm​ chân vuông Ø0.4 / 0.46 / 0.5 / 0.64 mm tương ứng; hai hàng 2×3 (6p) / 2×7 (14p) / 2×10 (20p) / 2×14 (28p) và bất kỳ cấu hình 2×n nào ở giữa, một hàng 4/6/8/20/32/40 cũng được bao gồm – người mua thay đổi bước/số lượng, không thay đổi nhà cung cấp.

2. Ba kiểu kết nối song song​ – Đuôi press-fit tuân thủ​ (Ø0.5 mm lỗ kim, không hàn, cho backplane như dòng Hongyian PF) / SMT cánh mòng biển góc vuông​ (đế đặt bằng máy, 260℃ 10s theo SEKORM 296) / THT chân dài thẳng​ (đuôi mặc định 11.96 mm, tùy chỉnh 8.5–25 mm để xếp chồng/mẹ-con như Connray MH25422).

3. Vỏ LCP / PA6T / PA9T chịu nhiệt độ cao, UL94 V-0​ – Không phải polyester rẻ tiền; phiên bản SMT chịu được hàn lại không chì 260℃ 10s, phiên bản THT hàn sóng OK; lựa chọn vật liệu cách điện tương đương cấp công nghiệp Jetacon / SEKORM.

4. Dòng điện thực 3A trên 2.54mm / 1A trên 1.27mm​ – Chân hợp kim Cu C2680 (2.54) hoặc đồng đỏ C5210 (1.27), mạ vàng flash 0.05µm / 0.76µm (30µ") tùy chọn/thiếc mờ; điện trở tiếp điểm ≤20 mΩ, điện trở cách điện ≥1000 MΩ, chịu đựng 500–600 V AC – thông số điện tương đương với dòng 296/MH25422 cấp cao.

5. Tham chiếu chéo SEKORM 296 / Connray MH25422 / Amphenol / Har-win​ – Mẫu chân 2.54mm = lưới 0.1" tiêu chuẩn; hai hàng 1.27mm tương ứng với bước mezzanine Harwin/Harting har-flex; chúng tôi cung cấp bản vẽ tham chiếu chéo + 3D STEP trong 24 giờ.

Ngành ứng dụng

• Bo mạch mẹ-con / mezzanine​ – THT chân dài 2.54mm cho Raspberry Pi HAT / loại har-flex 1.27mm cho thẻ 5G BBAI

• Backplane công nghiệp​ – Press-fit hai hàng 2.0mm 2×10 vào FR4 1.6mm, không hàn sóng (trường hợp sử dụng Hongyian PF)

• Bo mạch phát triển / bộ kit đánh giá​ – SMT cánh mòng biển góc vuông 2×3 (bản sao PRT-27910) trên bố cục gốc SparkFun/Adafruit

• Bộ điều khiển PLC / DIN rail​ – THT góc vuông 2.54mm 2×7, nguồn+tín hiệu 3A

• Bo mạch phụ thiết bị đeo y tế​ – SMT cánh mòng biển góc vuông 1.27mm 2×10, mạ vàng flash, vỏ thấp 4.3 mm

• Mô-đun cảm biến ô tô​ – SMT 1.0mm 2×7, LCP V-0, -40~+105 ℃

• Bộ kiểm tra / ATE​ – Chân dài 2.54mm 2×40 cho tấm adapter pogo

 Tùy chọn tùy chỉnh

• Bước: 1.0 / 1.27 / 2.0 / 2.54 mm​ (các bước khác 1.5/3.96 theo yêu cầu)

• Hàng: đơn/đôi/ba

• Số lượng: 2×3 / 2×7 / 2×10 / 2×14 / 2×20 … 2×40

• Kiểu kết nối: Press-fit tuân thủ​ / SMT cánh mòng biển (thẳng/góc vuông)​ / THT chân dài thẳng​ / THT góc vuông

• Chiều dài chân: ghép nối 5.0–11.96 mm, đuôi 2.4 / 3.0 / 8.5 / 10.0 / 11.96 / 25.0 mm

• Chiều cao vỏ: 2.0 / 2.54 / 4.3 / 5.0 mm

• Mạ: mạ vàng flash / 15µ" / 30µ" + Ni / thiếc toàn bộ / kép

• Vỏ: LCP / PA6T / PA9T / PBT đen (tùy chọn màu)

• Chốt định vị: có/không có chốt định vị; tùy chọn chốt press-fit

Quy trình tùy chỉnh Step

1. Thu thập yêu cầu → 2. Đánh giá kỹ thuật & Báo giá → 3. Xem xét & Xác nhận bản vẽ 3D → 4. Khuôn / Dụng cụ & Nguyên mẫu → 5. Kiểm tra mẫu (điện trở tiếp điểm, độ giữ, hàn lại) & Phê duyệt → 6. Sản xuất hàng loạt → 7. Kiểm tra cuối cùng & Giao hàng.

Dịch vụ của chúng tôi

Tình trạng sẵn có & Chính sách mẫu

Các mẫu sẽ được gửi miễn phí cho khách hàng theo yêu cầu của họ, miễn là họ sẵn sàng thanh toán cước vận chuyển, hoặc chúng tôi có thể thanh toán cước vận chuyển cho một số khách hàng cũ từ phía chúng tôi, hoặc khách hàng có thể thanh toán cước vận chuyển trước, và chúng tôi có thể gửi mẫu bằng chuyển phát nhanh của chúng tôi.

Bảo hành/Cam kết/Điều khoản và Điều kiện

Chúng tôi cung cấp bảo đảm chất lượng sản phẩm.
Đảm bảo giao hàng nhanh trong 15 ngày.
Các điều khoản thanh toán bao gồm T/T, nhưng có thể thương lượng, chẳng hạn như L/C, PayPal, Western Union, và hơn thế nữa.

Dịch vụ sau bán hàng

Dịch vụ xuất sắc được cung cấp thông qua mạng lưới văn phòng và trụ sở chính của chúng tôi.
Vui lòng liên hệ bộ phận kinh doanh tiếp thị của chúng tôi qua điện thoại hoặc email, hoặc nếu thuận tiện, hãy ghé thăm văn phòng của chúng tôi.
Ngoài dịch vụ thân thiện, chúng tôi còn cung cấp giá cả cạnh tranh nhất và lịch trình linh hoạt.

Câu hỏi thường gặp

Q: MOQ của bạn là gì?

A: MOQ của chúng tôi thường là 1000 chiếc, nhưng chúng tôi chấp nhận số lượng đặt hàng nhỏ để thử nghiệm.

Q: Tôi có thể đến thăm nhà máy của bạn không?

A: Chào mừng bạn đến thăm nhà máy của chúng tôi, và chúng tôi sẽ cho bạn thấy quy trình sản xuất chuyên nghiệp của chúng tôi, và chúng tôi hy vọng chúng ta có thể hợp tác lâu dài với bạn.

Q: Thời gian lấy mẫu của bạn là bao lâu? Thời gian giao hàng của bạn là bao lâu?

A: 7 ngày cho mẫu, và 15-20 ngày cho sản xuất hàng loạt. Nó phụ thuộc vào số lượng.

Q: Làm thế nào để tôi kiểm tra hàng hóa của mình?

A: Bạn có thể kiểm tra bằng cách đến thăm nhà máy, hoặc yêu cầu bên thứ ba kiểm tra, hoặc kiểm tra bằng hình ảnh.

Q: Chi phí vận chuyển đến quốc gia của tôi là bao nhiêu?

A: Cước vận chuyển sẽ được công ty vận chuyển cung cấp dựa trên Tổng trọng lượng và CBM của bạn.

Q: Làm thế nào để tôi biết bạn đã gửi đơn hàng của tôi chưa?

A: Số theo dõi (DHL, UPS, FedEx, TNT, EMS, v.v.), Vận đơn hàng không, hoặc B/L bằng đường biển sẽ được gửi cho bạn ngay khi hàng hóa của bạn được gửi đi. Chúng tôi cũng theo dõi việc giao hàng và thông báo cho bạn. Dịch vụ hỗ trợ sau bán hàng được cung cấp. Chúng tôi hỗ trợ những gì bạn bán.

Q: Tôi có thể làm sản phẩm cá nhân hóa/tùy chỉnh không?

 A: Chắc chắn rồi, chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu của bạn.
