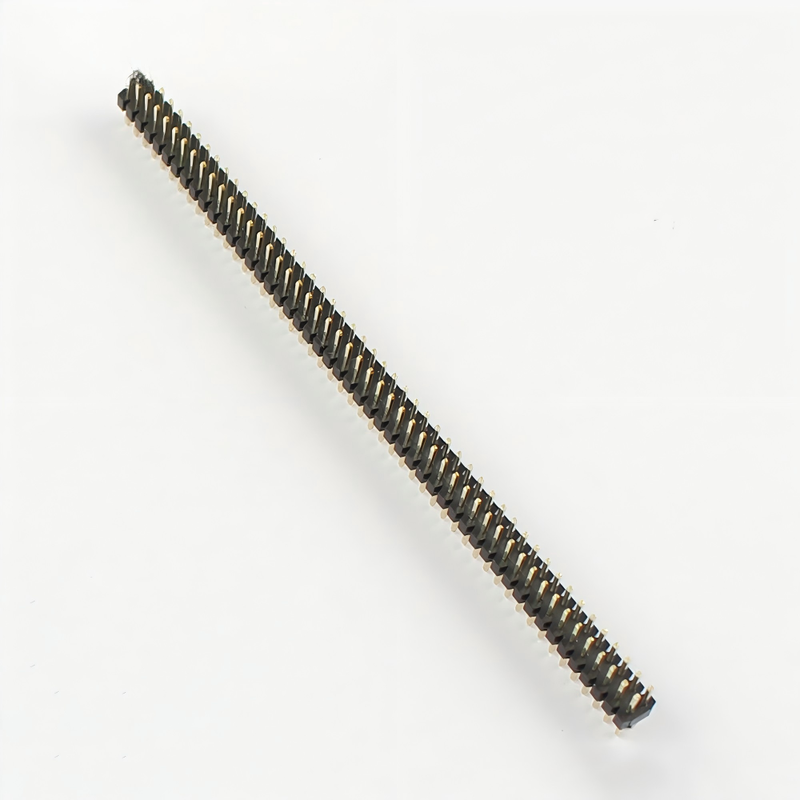

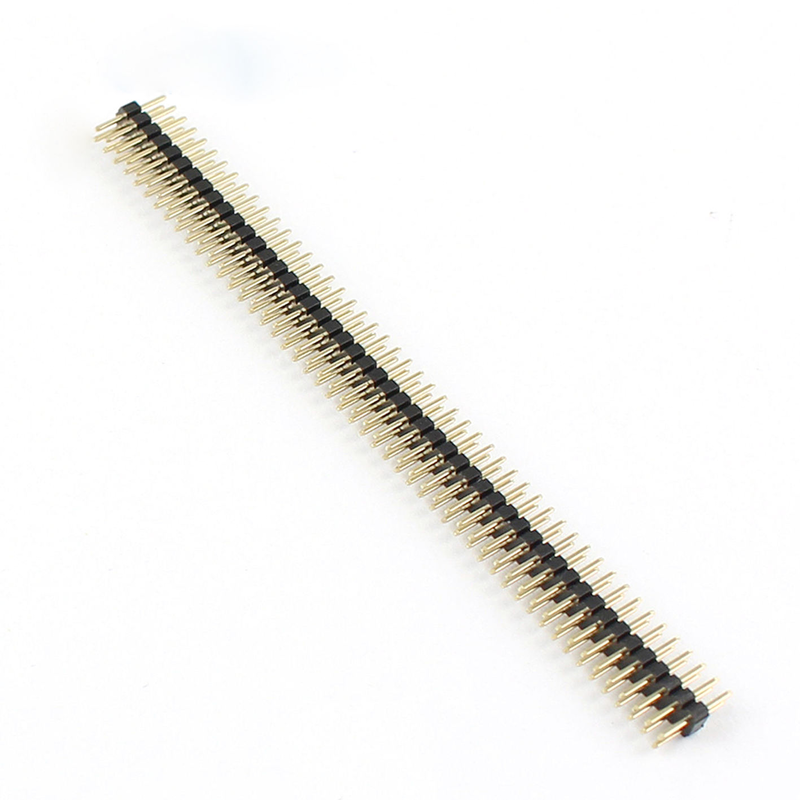

Đầu nối chân cắm ép 2x50 chân, hàng đôi, chân thẳng, khoảng cách 1.0 mm, không gian bo mạch, đầu nối chân cắm nhựa kép

Mô tả sản phẩm

Đầu nối ép 2×50 chân khoảng cách 1.0mm

Đầu nối chân đực thẳng hàng đôi cho kết nối PCB mật độ cao

Đầu nối ép 2×50 chân khoảng cách 1.0mm là một đầu nối chân đực kép nhỏ gọn, được thiết kế cho kết nối PCB mật độ cao nơi không gian bo mạch bị hạn chế và yêu cầu giao diện 100 vị trí.

Với khoảng cách 1.00mm, cấu hình 2×50 chân và bố trí thẳng đứng, đầu nối này cung cấp bố trí tiếp điểm dày đặc cho các thiết kế kết nối bo mạch-bo mạch và PCB. Cấu hình ép có thể được chỉ định cho các ứng dụng ưu tiên quy trình lắp ráp PCB không hàn, tùy thuộc vào thiết kế lỗ PCB và yêu cầu tiếp điểm ép.

So với các đầu nối khoảng cách 2.54mm thông thường, khoảng cách 1.00mm cho phép khoảng cách tiếp điểm gần hơn đáng kể, làm cho loại đầu nối này phù hợp với các cụm điện tử nhỏ gọn, bo mạch điều khiển, thiết bị truyền thông và các thiết kế PCB hạn chế không gian khác. Định dạng khoảng cách 1.00mm cũng được sử dụng rộng rãi trong các ứng dụng kết nối PCB và mezzanine mật độ cao.

Vật liệu

• Cách điện: PBT (Connfly DS1021, TXGA FPH254F1, CJT) đen UL94 V-0; tùy chọn PA6T (ICKEY 6T) cho sóng không chì 260°C; tùy chọn Nylon 6T/GWT 750°C

• Chân: Đồng thau C2680 Ø0.64mm vuông (bản vẽ ICKEY CJT xác nhận 0.64 SQ); đồng phosphor C5210 tùy chọn cho >500 chu kỳ (Amphenol Quickie sử dụng PB)

• Mạ: Vàng nháy 0.05µm trên 50µ" Ni trên vùng ghép nối 5.84mm; thiếc mờ 2–3µm trên đuôi 3.0mm; tùy chọn vàng chọn lọc 30µ" (0.76µm) với MOQ 500 chiếc (lớp "全金 Type33" của Connfly)

• Tùy chọn nhựa: nhựa đơn cao 2.5mm / nhựa kép gia cố (chống uốn)

Ứng dụng

Tự động hóa công nghiệp

Phù hợp với các bo mạch điều khiển nhỏ gọn, mô-đun liên quan đến PLC, bộ điều khiển công nghiệp và bo mạch giao diện điện tử nơi cần kết nối nhiều tín hiệu PCB.

Thiết bị truyền thông

Khoảng cách 1.00mm và cấu hình 100 vị trí phù hợp với các mô-đun truyền thông nhỏ gọn và bo mạch giao diện mật độ cao.

Máy tính nhúng & Phần cứng máy tính

Các ứng dụng tiềm năng bao gồm bo mạch máy tính nhúng, mô-đun liên quan đến bộ xử lý, thẻ giao diện và hệ thống máy tính nhỏ gọn.

Điện tử tiêu dùng

Khoảng cách nhỏ phù hợp với các cụm điện tử hạn chế không gian nơi các đầu nối 2.54mm thông thường chiếm quá nhiều diện tích PCB.

Thiết bị kiểm tra & Đo lường

Số lượng chân cao có thể hỗ trợ giao diện PCB đa tín hiệu trong thiết bị đo lường và thiết bị đo, tùy thuộc vào các thông số kỹ thuật điện và cơ khí yêu cầu.

Điện tử ô tô

Định dạng đầu nối có thể được xem xét cho các mô-đun điện tử ô tô nơi yêu cầu kết nối PCB mật độ cao. Tuy nhiên, đối với chứng nhận ô tô, khách hàng nên xác nhận nhiệt độ, rung động, mạ, giữ và các tiêu chuẩn ô tô áp dụng cần thiết trước khi phê duyệt thiết kế.

Tùy chọn tùy chỉnh

• Số lượng: 2×2 / 2×5 / 2×10 / 2×20​ / 2×40 (tách rời)

• Đuôi: 3.0mm (mặc định) / 6.0mm (6T) / tổng cộng 10.8mm (bản sao Connfly) / 8.5 / 11.96mm

• Nhựa: đơn 2.5mm / kép 4.3mm / cao 8.5mm

• Cách điện: PBT+30%GF đen (mặc định) / PA6T / Nylon 6T / màu

• Mạ: vàng nháy / 30µ" chọn lọc​ / thiếc toàn bộ / kép

• Chân: đồng thau (mặc định) / đồng phosphor

• Hướng: thẳng/góc vuông

• Đóng gói: túi PE/ống/khay

Quy trình tùy chỉnh từng bước

1. Thu thập yêu cầu → 2. Đánh giá kỹ thuật & Báo giá → 3. Xem xét & Xác nhận bản vẽ 3D → 4. Khuôn / Dụng cụ & Nguyên mẫu → 5. Kiểm tra mẫu (tiếp điểm R, giữ, hàn lại) & Phê duyệt → 6. Sản xuất hàng loạt → 7. QC cuối cùng & Vận chuyển.

Dịch vụ của chúng tôi

Tình trạng & Chính sách mẫu

Các mẫu sẽ được gửi miễn phí cho khách hàng theo yêu cầu của họ, miễn là họ sẵn sàng thanh toán cước vận chuyển, hoặc chúng tôi có thể thanh toán cước vận chuyển cho một số khách hàng cũ từ phía chúng tôi, hoặc khách hàng có thể thanh toán cước vận chuyển trước, và chúng tôi cũng có thể gửi mẫu bằng chuyển phát nhanh của chúng tôi.

Bảo hành/Điều khoản và Điều kiện

Chúng tôi cung cấp bảo đảm chất lượng sản phẩm.
Đảm bảo giao hàng nhanh trong 15 ngày.
Các điều khoản thanh toán bao gồm T/T, nhưng có thể thương lượng, chẳng hạn như L/C, PayPal, Western Union, và hơn thế nữa.

Dịch vụ sau bán hàng

Dịch vụ xuất sắc được cung cấp thông qua mạng lưới văn phòng và trụ sở chính của chúng tôi.
Vui lòng liên hệ với bộ phận bán hàng tiếp thị của chúng tôi qua điện thoại hoặc email, hoặc nếu thuận tiện, hãy ghé thăm văn phòng của chúng tôi.
Ngoài dịch vụ thân thiện, chúng tôi cung cấp giá cả cạnh tranh nhất và lịch trình linh hoạt.

Câu hỏi thường gặp

Q: MOQ của bạn là gì?

A: MOQ của chúng tôi thường là 1000 chiếc, nhưng chúng tôi chấp nhận số lượng đặt hàng nhỏ để thử nghiệm.

Q: Tôi có thể đến thăm nhà máy của bạn không?

A: Chào mừng bạn đến thăm nhà máy của chúng tôi, và chúng tôi sẽ cho bạn thấy quy trình sản xuất chuyên nghiệp của chúng tôi, và hy vọng chúng tôi có thể hợp tác lâu dài với bạn.

Q: Thời gian lấy mẫu của bạn là bao lâu? Thời gian giao hàng của bạn là bao lâu?

A: 7 ngày cho mẫu, và 15-20 ngày cho sản xuất hàng loạt. Nó phụ thuộc vào số lượng.

Q: Làm thế nào để tôi kiểm tra hàng hóa của mình?

A: Bạn có thể kiểm tra bằng cách đến thăm nhà máy, hoặc yêu cầu bên thứ ba kiểm tra, hoặc kiểm tra bằng hình ảnh.

Q: Chi phí vận chuyển đến quốc gia của tôi là bao nhiêu?

A: Cước vận chuyển sẽ được công ty vận chuyển cung cấp dựa trên Tổng trọng lượng và CBM của bạn.

Q: Làm thế nào để tôi biết bạn đã gửi đơn hàng của tôi chưa?

A: Số theo dõi (DHL, UPS, FedEx, TNT, EMS, v.v.), Vận đơn hàng không, hoặc B/L bằng đường biển sẽ được gửi cho bạn ngay khi hàng hóa của bạn được vận chuyển. Chúng tôi cũng theo dõi việc giao hàng và thông báo cho bạn. Dịch vụ hỗ trợ sau bán hàng được cung cấp. Chúng tôi hỗ trợ những gì bạn bán.

Q: Tôi có thể làm sản phẩm cá nhân hóa/tùy chỉnh không?

 A: Chắc chắn rồi, chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu của bạn.
