Hàng hiệu:
XTKCONN
Chứng nhận:
CE,SGS,ROHS,ISO9001
Số mô hình:
tiêu đề ghim
Mô tả sản phẩm
|
Parameter |
Thông số kỹ thuật |
|---|---|
|
Pin Pitch |
2.54 mm(Đánh bóng đối thủ vào tiêu đề nữ) |
|
Jumper Span (từ đầu đến đầu) |
5.08 mm(2-pin) / 7.62 / 10.16 / 12.70 mm (3/4/5-pin) |
|
Cấu hình |
Dòng đơn2 / 3 / 4 / 5 pin(U-type, chọn thanh dễ vỡ) |
|
Định hướng |
THT thẳng, U-arch trên đầu |
|
Hình dạng chân |
Quảng trườngØ0,64 mmđồng C2680 (được đóng dấu + gấp U) |
|
Lớp bọc |
Vàng flash 0,05μm trên 50μ" Ni/ 1μ " / 30μ " / thiếc mờ hoàn toàn |
|
Máy cách nhiệt |
PBT + 30% GF đenUL94 V-0(bên mặc định) / LCP / PA6T |
|
Độ cao của bộ cách nhiệt |
2.5 mm (bên định) / 5.0 mm (hình 脚, thông số kỹ thuật JCLINK/JC-Link) |
|
Đánh giá hiện tại |
3.0 A mỗi chân(SEKORM DS1021-13) |
|
Đánh giá điện áp |
250 V AC (DS1021-13) |
|
Kháng tiếp xúc |
≤ 20 mΩ (DS1021-13) / 30 mΩ (RealRun) |
|
Kháng cách nhiệt |
≥ 1000 MΩ @ 500 V DC |
|
Chống điện áp |
600 V AC/min (DS1021-13) / 1000 V (Yinghua) |
|
Tiếp tục điều hành. |
-40 °C đến +105 °C |
|
Quá trình hàn |
Sóng 260°C/5s (PBT) / 260°C/10s (LCP) |
|
Chu kỳ giao phối |
≥ 100 (bạc vàng) / 300 (tầng lớp vàng của Renhotec) |
|
Phù hợp |
RoHS 2.0, REACH, UL 94 V-0, ISO 9001 |
|
Trọng tài chéo. |
SEKORM DS1021-13 (2.54×5.08 U/T); RealRun PH2.542.5-1nU; Elecbee 2.54mm U-Type 2-pin; Yinghua Y01275-SU-DIP-2-XP; Connfly U-Type hàng đơn |
|
MOQ / chì |
500 bộ/5 ¢7 d mẫu, khối lượng 2 ¢3 wks |
Tổng quan

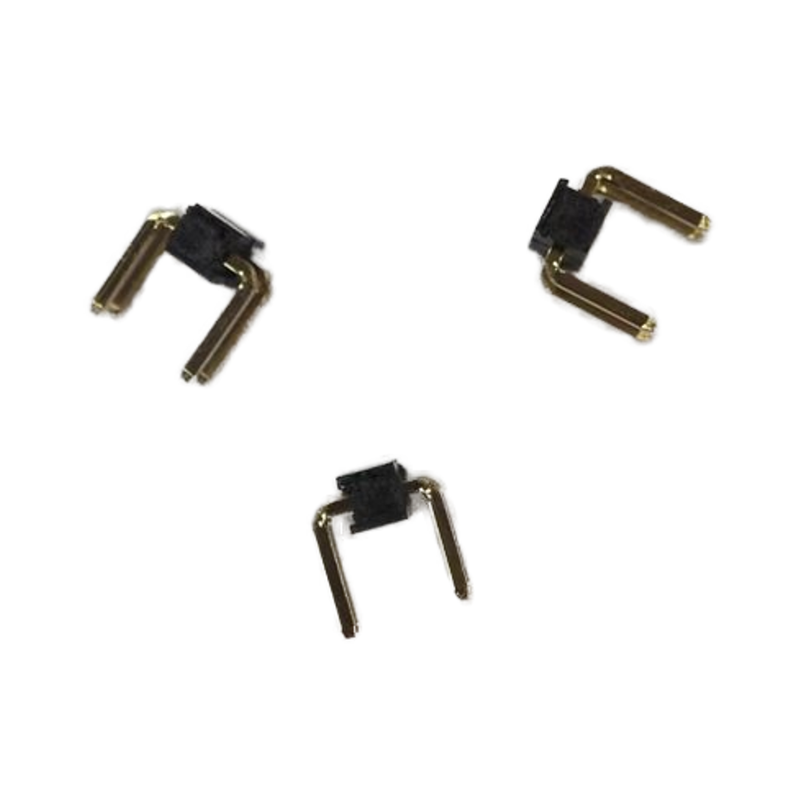

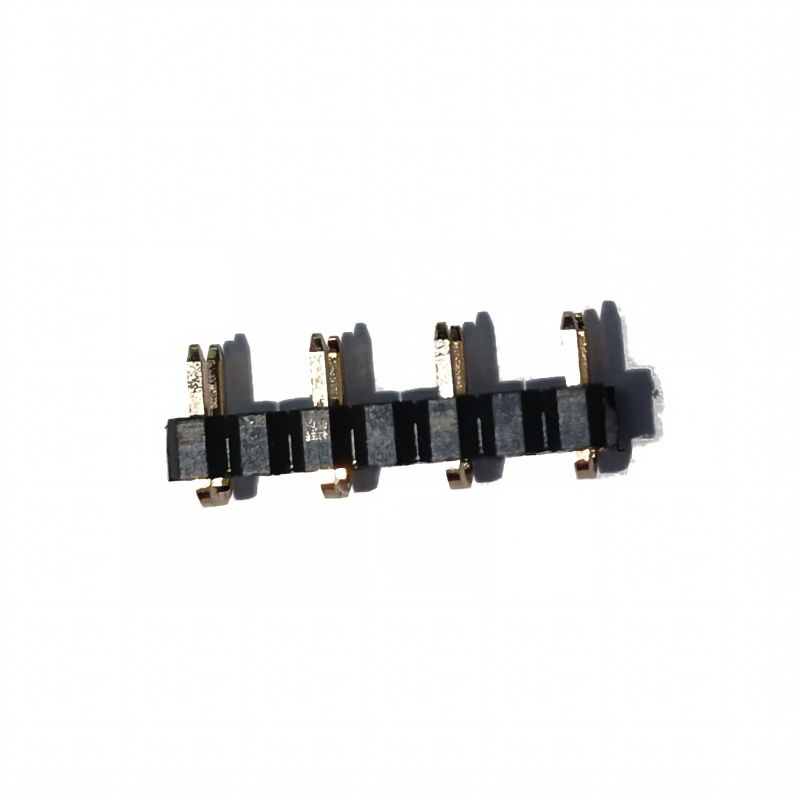

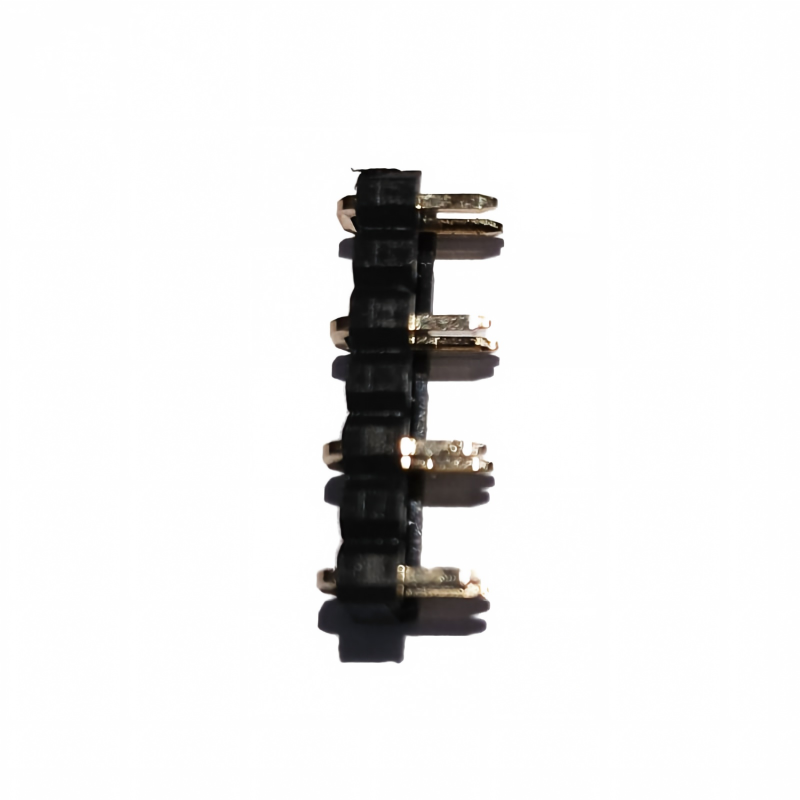

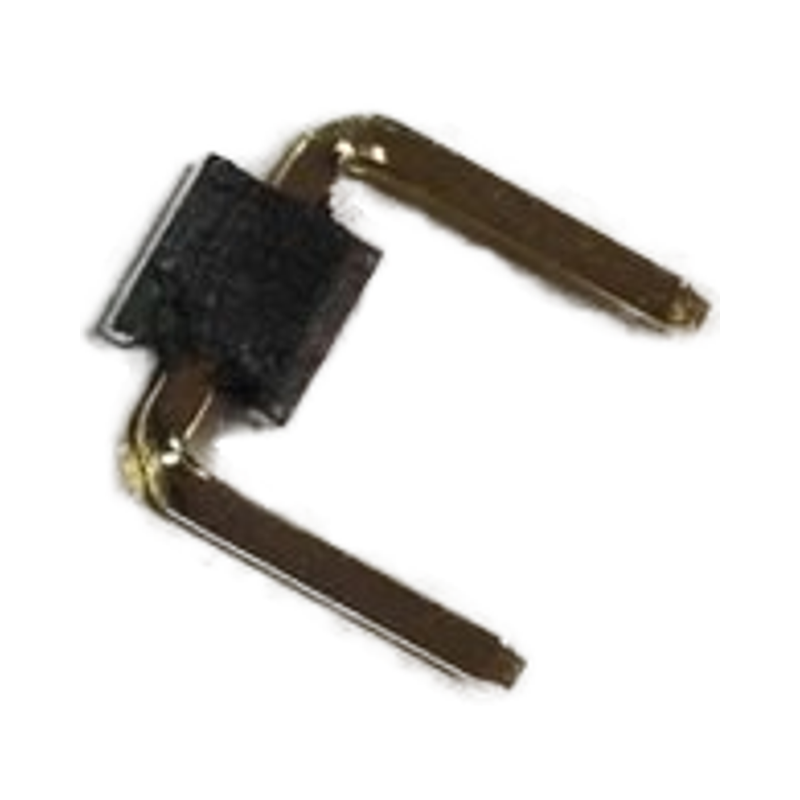

Custom 2.54mm U-Type Single Row Male Pin Header (5.08mm Jumper Span) là một đầu pin xuyên lỗ bằng đồng được đóng dấu, nơi mỗi chân được gấp thành một vòm "U": hai chân thẳng đi vào PCB ở 2.54mm pitch, vòm tăng lên trên bộ cách nhiệt và trải dài 5.08mm end-to-end on the 2-pin version — exactly matching the distance between two adjacent female sockets so it acts as a permanent soldered jumper/config shunt (same role as a black plastic jumper cap, nhưng gắn trên ván và chống rung).
MCU / MPU develop boards
Máy điều khiển công nghiệp️ Thay thế công tắc DIP cho cấu hình (chống rung động), chọn SPI CS 4-pin
PCB nguồn điện️ 2 chân dây đai đường sắt 12V / 5V, 3 chân chọn cảm giác
Mô-đun ô tô (không an toàn)️ Kết thúc CAN 2-pin, chống oxy hóa vàng
Bảng chủ tiêu dùngCMOS rõ ràng 2-pin, BIOS chế độ chọn (Amazon 600pc jumper cap anh em, nhưng phiên bản hàn)
Số pin:2 / 4 / 5(một hàng U-type)
Chiều cao cách nhiệt: 2,5mm (bên mặc định) /5.0mm
Chiều dài chân: 3,0 / 4,0 / 6,0mm
U-arch cao: 2.0 / 3.0 / 5.0mm trên cách nhiệt
Máy cách nhiệt: PBT + GF V-0 màu đen (bên mặc định) / LCP / PA6T / màu
Bọc: vàng flash / 1μ" /30μ"/ full tin / duplex
Pin: đồng (bên mặc định) / đồng phốt pho
Bao bì: túi PE/tuốc/tray
Bộ sưu tập yêu cầu → 2. Đánh giá kỹ thuật và báo giá → 3. Xem xét và xác nhận bản vẽ 3D → 4. Mold / Tooling & Prototype → 5. Thử nghiệm mẫu (contact R, giữ lại, reflow) & phê duyệt → 6.Sản xuất hàng loạt → 7. QC cuối cùng và vận chuyển
Dịch vụ của chúng tôi
Tính sẵn có mẫu & Chính sách
Các mẫu được gửi cho khách hàng miễn phí theo yêu cầu của họ, miễn là họ sẵn sàng trả tiền vận chuyển, hoặc chúng tôi có thể trả tiền vận chuyển cho một số khách hàng cũ từ phía chúng tôi cũng,hoặc khách hàng có thể thanh toán hàng hóa trước, và chúng tôi có thể gửi mẫu với người gởi hàng của chúng tôi.
Bảo lãnh/Bảo đảm/Điều khoản và Điều kiện
Chúng tôi cung cấp bảo đảm chất lượng sản phẩm.
Đảm bảo giao hàng nhanh trong 15 ngày.
Điều khoản thanh toán bao gồm T / T, nhưng nó phải đàm phán, chẳng hạn như L / C, PayPal, Western Union, và hơn thế nữa.
Dịch vụ sau bán hàng
Dịch vụ tuyệt vời được cung cấp thông qua mạng lưới các văn phòng và trụ sở chính của chúng tôi.
Vui lòng liên hệ với bộ phận bán hàng tiếp thị của chúng tôi bằng điện thoại hoặc e-mail, hoặc nếu thuận tiện, hãy ghé thăm văn phòng của chúng tôi.
Ngoài dịch vụ thân thiện, chúng tôi cung cấp giá cả cạnh tranh nhất và lịch trình linh hoạt.
Câu hỏi thường gặp
Q: MOQ của bạn là bao nhiêu?
A: MOQ của chúng tôi thường đến 1000 pcs, nhưng chúng tôi chấp nhận số lượng đơn đặt hàng nhỏ để thử nghiệm.
Q: Tôi có thể ghé thăm nhà máy của bạn không?
A: Chào mừng bạn đến thăm nhà máy của chúng tôi, và chúng tôi sẽ cho bạn thấy quy trình sản xuất chuyên nghiệp của chúng tôi, và chúng tôi hy vọng chúng tôi có thể có hợp tác lâu dài với bạn.
Q: Thời gian mẫu là bao nhiêu? Thời gian giao hàng là bao nhiêu?
A: 7 ngày cho mẫu, và 15-20 ngày cho sản xuất hàng loạt. Nó phụ thuộc vào số lượng.
Q: Làm thế nào tôi kiểm tra hàng hóa của tôi?
A: Bạn có thể kiểm tra bằng cách ghé thăm nhà máy, hoặc yêu cầu một bên thứ ba kiểm tra, hoặc bằng cách kiểm tra hình ảnh.
Q: Chi phí vận chuyển đến đất nước tôi là bao nhiêu?
A: Hàng hóa sẽ được cung cấp bởi công ty vận chuyển dựa trên tổng trọng lượng và CBM của bạn.
Q: Làm sao tôi biết nếu bạn vận chuyển đơn đặt hàng của tôi?
A: Số theo dõi ((DHL, UPS, FedEx, TNT, EMS, vv), tờ vận chuyển hàng không hoặc B / L bằng đường biển sẽ được gửi cho bạn ngay khi hàng hóa của bạn được vận chuyển ra ngoài. Chúng tôi cũng theo dõi giao hàng và thông báo cho bạn.Các dịch vụ sau khi hữu ích được cung cấpChúng tôi ủng hộ những gì bạn bán.
Q: Tôi có thể làm sản phẩm cá nhân / tùy chỉnh?
A: Chắc chắn, chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu.
