Hàng hiệu:
XTKCONN
Chứng nhận:
CE,SGS,ROHS,ISO9001
Số mô hình:
tiêu đề ghim
Mô tả sản phẩm
|
Parameter |
Thông số kỹ thuật |
|---|---|
|
Động cơ |
2.54 mm (0,1") hàng × cột |
|
Cấu hình |
Hai hàng 2 × 2 / 2 × 5 / 2 × 10 / 2 × 20 / 2 × 40 (cột tách) |
|
Định hướng |
SMT thẳng dọc (180° SMD), đuôi cánh mực |
|
Hình dạng / Kích thước |
Quảng trường Ø0,64 mm đồng C2680 |
|
Loại đuôi |
SMD cánh mập (bên 90 ° ra ngoài), độ cao pad 2.54mm |
|
Lớp bọc |
Vàng flash 0,05μm trên 50μm "Ni / chọn lọc 30μm" (0,76μm) / thiếc hoàn toàn mờ |
|
Vật liệu cách nhiệt |
PA6T đen UL94 V-0 (bên mặc định) / LCP+30%GF / PBT+GF |
|
Độ cao của bộ cách nhiệt |
2.5 mm (bên mặc định) / 2.0 / 4.3 mm |
|
Định vị Peg |
Lựa chọn Ø1,5 mm PA6T boss (hạng Denentech) |
|
Đánh giá hiện tại |
3.0 A mỗi pin |
|
Đánh giá điện áp |
250 V AC/DC (Konnra/Würth) |
|
Kháng tiếp xúc |
≤ 20 mΩ |
|
Kháng cách nhiệt |
≥ 1000 MΩ @ 500 V DC |
|
Chống điện áp |
1000 V AC/min (Dinglun/Kun Ling) / 600 V (Würth) / 500 V (Denentech) |
|
Tiếp tục điều hành. |
-40 °C đến +105 °C |
|
Hồ sơ dòng chảy trở lại |
260 °C / 10 s (PA6T/LCP), một lần vượt qua mỗi J-STD-020 |
|
Chu kỳ giao phối |
≥ 100 (bức bóng vàng) / 500+ (30μ" vàng) |
|
Phù hợp |
RoHS 2.0, REACH, UL 94 V-0, ISO 9001 |
|
Trọng tài chéo. |
Konnra KR2542; Würth 610112249121 (WR-PHD); Denentech P525-XXST02SM; TE 77311 SMT BergStik; Kun Ling 2.54 SMT kép |
|
MOQ / chì |
500 pcs / 5 ¢ 7 d mẫu, khối lượng 2 ¢ 3 ¢ |
Tổng quan

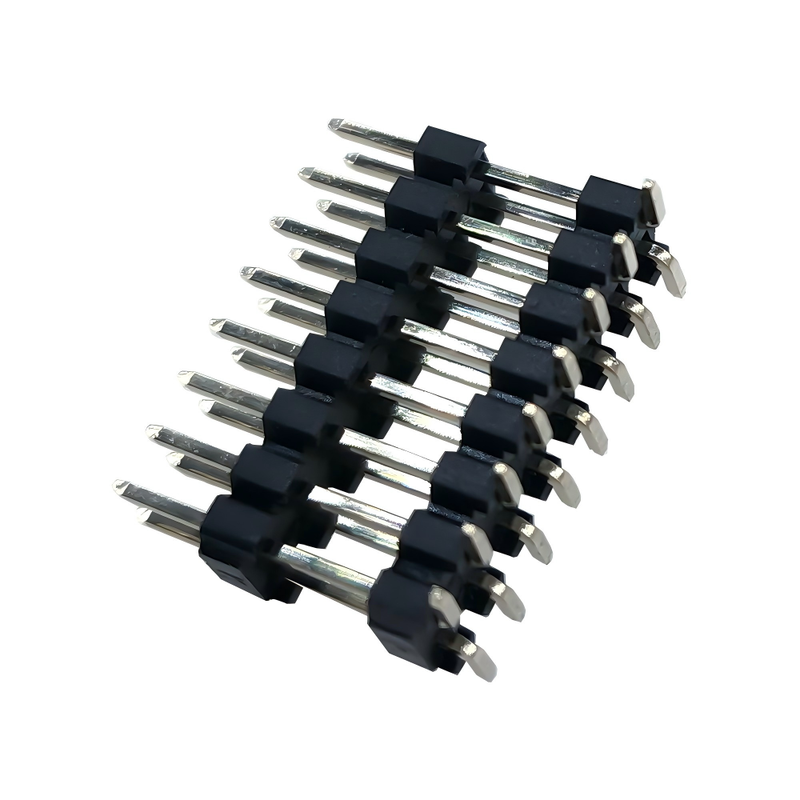

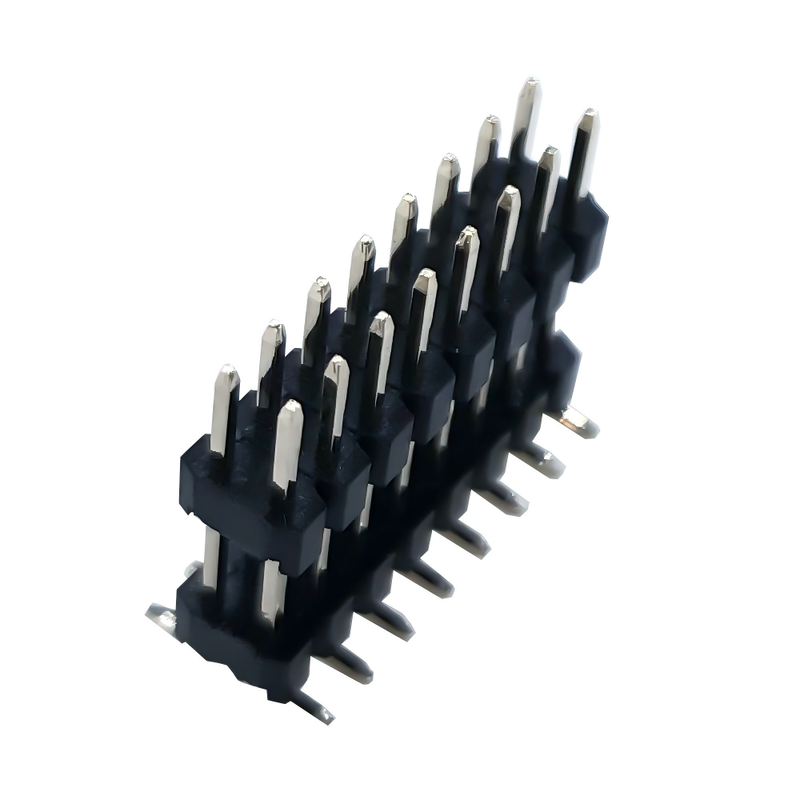

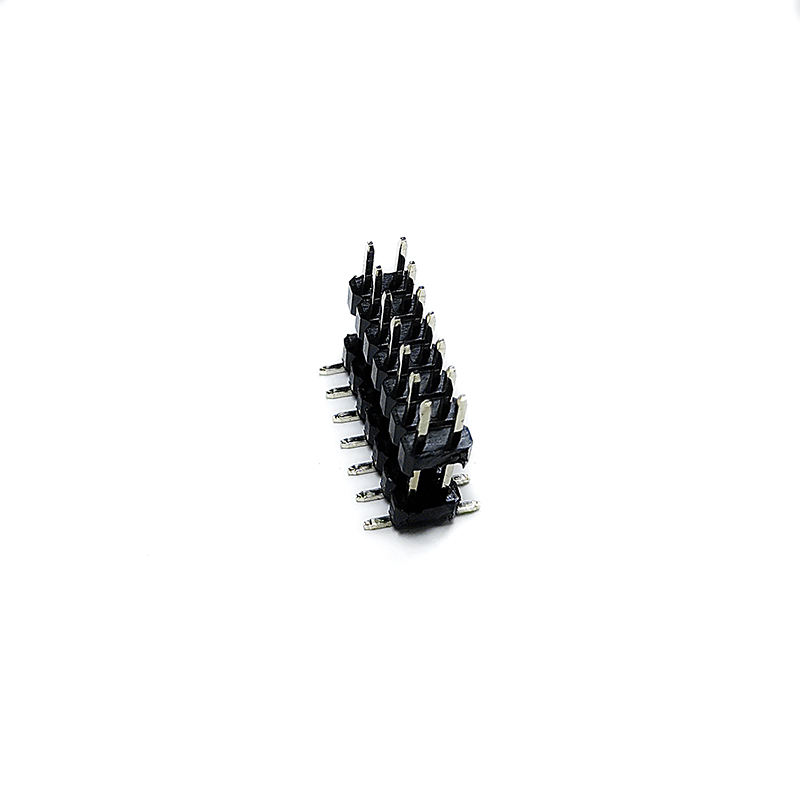

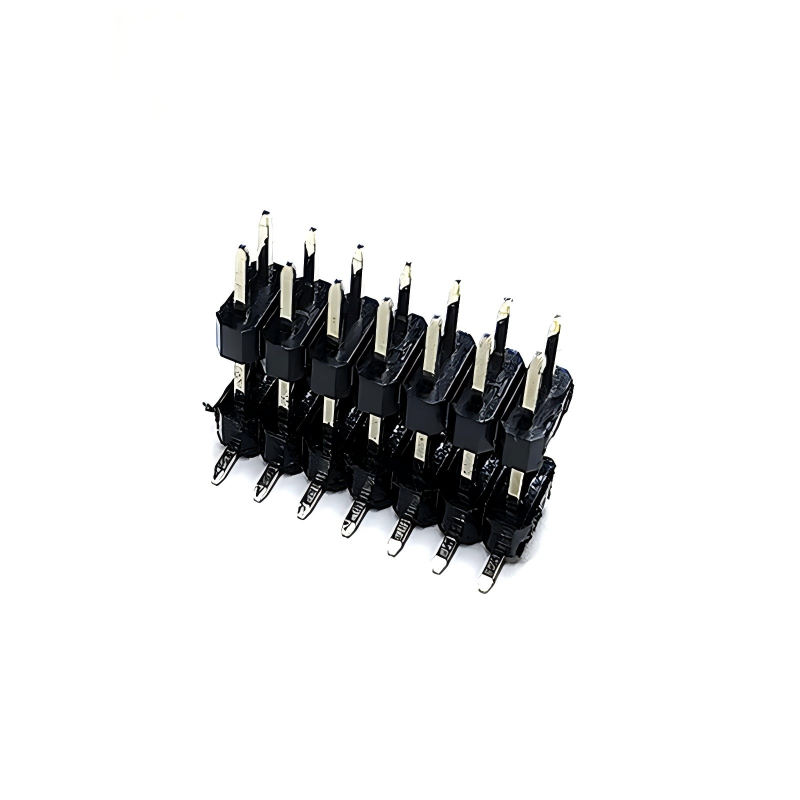

Các 2.54mm Double Row thẳng nam Pin Header ¢ SMT loại là sự tiến hóa bề mặt gắn của cổ điển 0,1" pin dải: đồng chân vuông Ø0,64mm ép vào một màu đen PA6T UL94 V-0 cách điện,định hướng dọc 180 ° với đuôi SMD cánh cá voi chảy trở lại phía trên của PCB, không có hàn sóng. Được cung cấp dưới dạng thanh hai hàng tách rời (2 × 20 = 40 chân mặc định cho bảng phát triển / GPIO; 2 × 40 cho bộ điều khiển công nghiệp), có thể bịt mỗi 2,54mm.
Máy cách nhiệt: PBT màu đen UL94 V-0; tùy chọn PA6T cho sóng không chì 260 °C; Nylon 6T / GWT tùy chọn 750 °C
Đinh: Đồng C2680 Ø0,64mm vuông; Phosphor đồng C5210 tùy chọn cho > 500 chu kỳ (Amphenol Quickie sử dụng PB)
Lớp bọc: Flash vàng 0,05μm trên 50μm "Ni trên vùng Mate 5,84mm; thiếc mờ 2 ¢ 3μm trên đuôi 3,0mm; tùy chọn vàng 30μm " (0,76μm) chọn lọc với MOQ 500pcs
Các lựa chọn nhựa: cao 2,5mm nhựa đơn / tăng cường nhựa kép (chống uốn cong)
Các mô-đun máy ảnh IP2 × 20 tiêu đề thẳng trên bộ chuyển đổi linh hoạt từ bảng cảm biến sang bảng chính, 2 × 5 trên bảng phụ trình điều khiển IR-LED
DVR / NVR Mainboard2 × 40 hai hàng tiêu đề backplane cho GPIO / báo động-in / RS485 / âm thanh
PoE Injector / Switch2×5 nguồn + tiêu đề dữ liệu, vàng flash chống oxy hóa trong gác mái / dây dẫn-khán phòng
Máy đọc kiểm soát truy cập2×5 / 2×10 cho Wiegand + LED + buzzer
Trạm cửa thông minh / Video Intercom2×20 mezzanine đến MCU chính
Camera giao thông / ANPR2 × 40 nền công nghiệp, nhiệt độ rộng -40 ~ + 105 ° C
Trọng tâm cảm biến an ninhPIR / khói / bảng tổng hợp vỡ thủy tinh
Đếm: 2×2 / 2×5 / 2×10 /2×20/ 2×40 (phục thoát)
đuôi: 3.0mm (bên định) / 6.0mm (6T) / 10.8mm tổng thể (confly clone) / 8.5 / 11.96mm
Nhựa: đơn 2,5mm / đôi 4,3mm / 8,5mm cao
Độc lập: PBT + 30%GF màu đen (bên mặc định) / PA6T / Nylon 6T / màu
Bọc: vàng flash /30μ" chọn lọc/ full tin / duplex
Pin: đồng (bên mặc định) / đồng phốt pho
Định hướng: thẳng / góc phải
Bao bì: túi PE/tuốc/tray
Bộ sưu tập yêu cầu → 2. Đánh giá kỹ thuật và báo giá → 3. Xem xét và xác nhận bản vẽ 3D → 4. Mold / Tooling & Prototype → 5. Thử nghiệm mẫu (contact R, giữ lại, reflow) & phê duyệt → 6.Sản xuất hàng loạt → 7. QC cuối cùng và vận chuyển.
Dịch vụ của chúng tôi
Tính sẵn có mẫu & Chính sách
Các mẫu được gửi cho khách hàng miễn phí theo yêu cầu của họ, miễn là họ sẵn sàng trả tiền vận chuyển, hoặc chúng tôi có thể trả tiền vận chuyển cho một số khách hàng cũ từ phía chúng tôi cũng,hoặc khách hàng có thể thanh toán hàng hóa trước, và chúng tôi có thể gửi mẫu với người gởi hàng của chúng tôi.
Bảo lãnh/Bảo đảm/Điều khoản và Điều kiện
Chúng tôi cung cấp bảo đảm chất lượng sản phẩm.
Đảm bảo giao hàng nhanh trong 15 ngày.
Điều khoản thanh toán bao gồm T / T, nhưng nó phải đàm phán, chẳng hạn như L / C, PayPal, Western Union, và hơn thế nữa.
Dịch vụ sau bán hàng
Dịch vụ tuyệt vời được cung cấp thông qua mạng lưới các văn phòng và trụ sở chính của chúng tôi.
Vui lòng liên hệ với bộ phận bán hàng tiếp thị của chúng tôi bằng điện thoại hoặc e-mail, hoặc nếu thuận tiện, hãy ghé thăm văn phòng của chúng tôi.
Ngoài dịch vụ thân thiện, chúng tôi cung cấp giá cả cạnh tranh nhất và lịch trình linh hoạt.
Câu hỏi thường gặp
Q: MOQ của bạn là bao nhiêu?
A: MOQ của chúng tôi thường đến 1000 pcs, nhưng chúng tôi chấp nhận số lượng đơn đặt hàng nhỏ để thử nghiệm.
Q: Tôi có thể ghé thăm nhà máy của bạn không?
A: Chào mừng bạn đến thăm nhà máy của chúng tôi, và chúng tôi sẽ cho bạn thấy quy trình sản xuất chuyên nghiệp của chúng tôi, và hy vọng chúng tôi có thể có hợp tác lâu dài với bạn.
Q: Thời gian mẫu là bao nhiêu? Thời gian giao hàng là bao nhiêu?
A: 7 ngày cho mẫu, và 15-20 ngày cho sản xuất hàng loạt.
Q: Làm thế nào tôi kiểm tra hàng hóa của tôi?
A: Bạn có thể kiểm tra bằng cách ghé thăm nhà máy, hoặc yêu cầu một bên thứ ba kiểm tra, hoặc bằng cách kiểm tra hình ảnh.
Q: Chi phí vận chuyển đến đất nước tôi là bao nhiêu?
A: Hàng hóa sẽ được cung cấp bởi công ty vận chuyển dựa trên tổng trọng lượng và CBM của bạn.
Q: Làm sao tôi biết nếu bạn vận chuyển đơn đặt hàng của tôi?
A: Số theo dõi ((DHL, UPS, FedEx, TNT, EMS, vv), tờ vận chuyển hàng không hoặc B / L bằng đường biển sẽ được gửi cho bạn ngay khi hàng hóa của bạn được vận chuyển ra ngoài. Chúng tôi cũng theo dõi giao hàng và thông báo cho bạn.Các dịch vụ sau khi hữu ích được cung cấpChúng tôi ủng hộ những gì bạn bán.
Q: Tôi có thể làm sản phẩm cá nhân / tùy chỉnh?
A: Chắc chắn, chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu.
