Nguồn gốc:
Trung Quốc
Hàng hiệu:
XTKCONN
Chứng nhận:
CE,SGS,ROHS,ISO9001
Số mô hình:
tiêu đề ghim

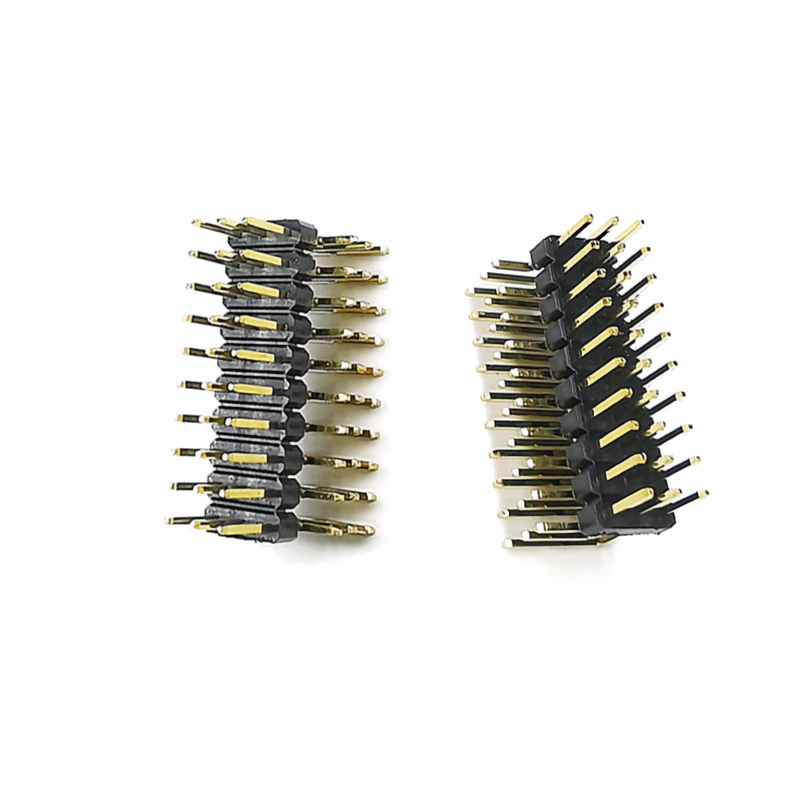

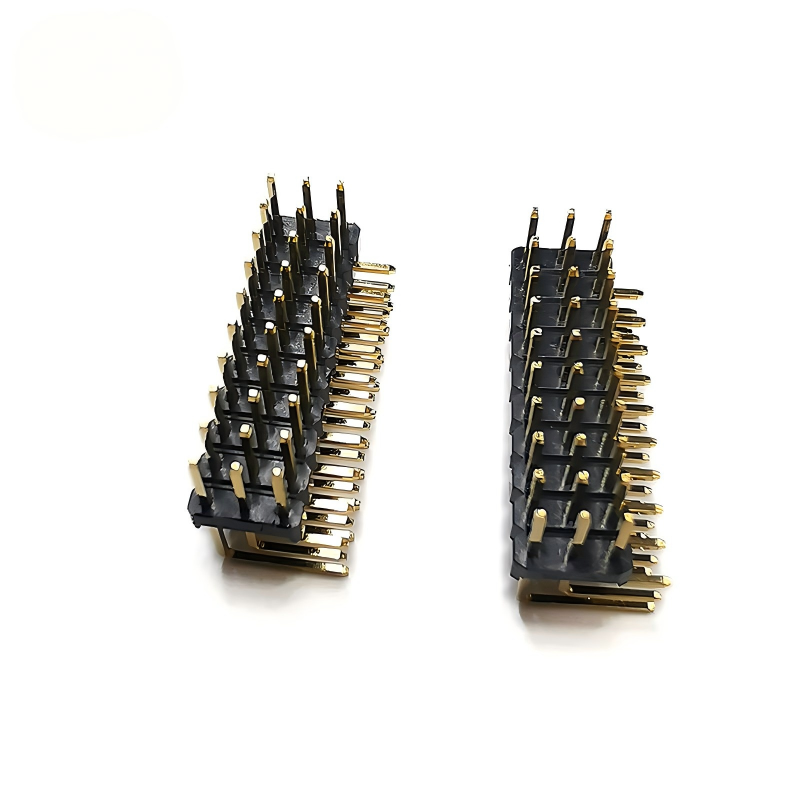

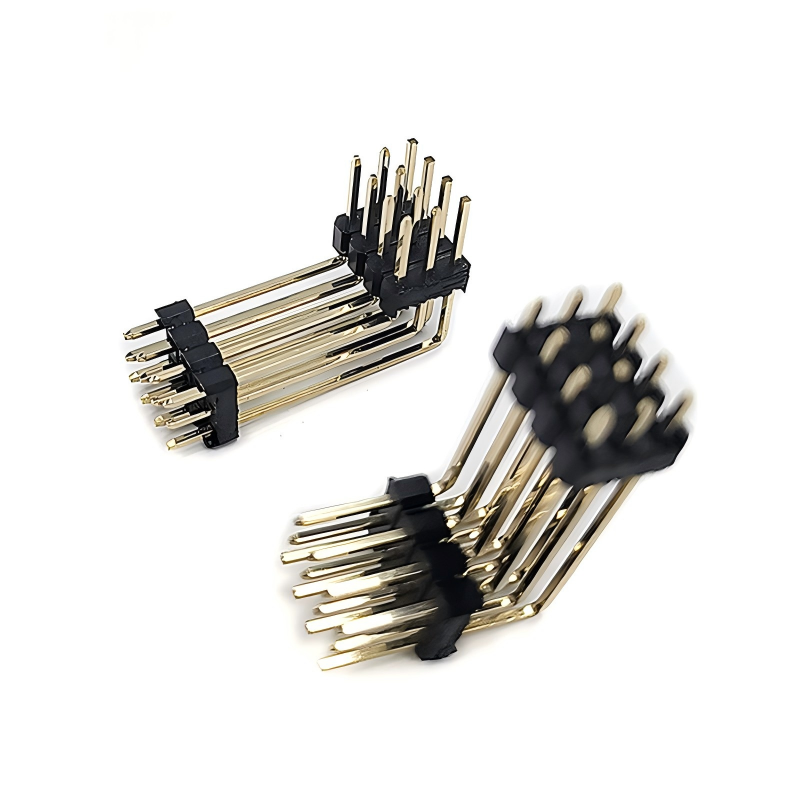

Đầu nối chân hàn 3 hàng 3.96 mm cho máy công cụ CNC & Bộ điều khiển công nghiệp
Mô tả sản phẩm
| Mục | Thông số kỹ thuật |
|---|---|
| Bước răng | 3.96 mm (0.156 inch), tâm-đến-tâm |
| Số hàng | 3 hàng |
| Loại lắp đặt | Hàn xuyên lỗ (DIP); Tùy chọn thẳng / góc vuông |
| Số vị trí khả dụng | Số chân tùy chỉnh mỗi hàng; Tổng cộng 3-40 vị trí, chấp nhận OEM |
| Cấu tạo chân | Chân đặc gia công CNC chính xác (không dập) |
| Tiết diện chân | Chân gia công vuông (kích thước tùy chỉnh có sẵn) |
| Dòng điện định mức | Tối đa 7 A mỗi tiếp điểmHRB Connec... |
| Điện áp định mức | 300 V AC |
| Điện trở tiếp xúc | ≤10 mΩ (ban đầu) |
| Điện trở cách điện | ≥1000 MΩ DC 500 V |
| Điện áp chịu đựng điện môi | 1500 V AC, 1 phút |
| Phạm vi nhiệt độ hoạt động | -40 °C ~ +120 °CHRB Connec... |
| Chu kỳ ghép nối | Tối thiểu 500 chu kỳ |
| Tuân thủ | RoHS 2.0, REACH |
| Bộ phận ghép nối tương thích | Ổ cắm chân gia công 3 hàng 3.96 mm tương thích |
Đầu nối chân hàn 3 hàng 3.96 mm của chúng tôi là giải pháp kết nối bo mạch-với-bo mạch / bo mạch-với-cáp có độ tin cậy cao, được chế tạo đặc biệt cho máy công cụ CNC, hệ thống PLC và bộ điều khiển công nghiệp hạng nặng. Không giống như các đầu nối chân dập thông thường, nó sử dụng các tiếp điểm đặc gia công CNC đầy đủ để mang lại sự ổn định cơ học vượt trội, điện trở tiếp xúc thấp và hiệu suất nhất quán dưới rung động, chu kỳ nhiệt và chu kỳ ghép nối lặp lại. Thiết kế 3 hàng tối đa hóa mật độ I/O trong không gian PCB hạn chế, xử lý các mạch tín hiệu hỗn hợp và công suất thấp cho thiết bị tự động hóa nhà máy. Tuân thủ đầy đủ RoHS & REACH, hỗ trợ hàn DIP xuyên lỗ cho các điều kiện lắp ráp cấp công nghiệp.Chi tiết vật liệuThành phần
Vật liệu & Hoàn thiện
| Vỏ / Chất cách điện | Nhựa nhiệt dẻo PA6T / PBT cao cấp, chống cháy UL94 V-0; Màu tiêu chuẩn đen Wayconn |
|---|---|
| El... | Vật liệu đế tiếp điểmHợp kim đồng/đồng cường độ cao, tiện CNC chính xácLớp nền mạMạ niken bên dưới (lớp chắn chống ăn mòn) |
| Hoàn thiện bề mặt tiếp điểm | Tiêu chuẩn: Thiếc phủ Niken; Tùy chọn: Mạ vàng chọn lọc/toàn bộ cho các ứng dụng rung động cao / tuổi thọ dài |
| Cấu trúc giữ | Khóa ép phun, chân được khóa chắc chắn bên trong vỏ để tránh lỏng chân dưới tác động sốc & rung động |
| Ngành ứng dụng & Thiết bị cuối điển hình | Máy công cụ CNC |
| : Bo mạch chủ điều khiển CNC, giao diện bộ điều khiển servo, bo mạch mở rộng I/O máy, kết nối tín hiệu hệ thống điều khiển số | Tự động hóa & Bộ điều khiển công nghiệp |
Mạ: Tiêu chuẩn thiếc-niken; mạ vàng toàn bộ / mạ vàng chọn lọc theo yêu cầu
A: Chào mừng bạn đến thăm nhà máy của chúng tôi, và chúng tôi sẽ cho bạn thấy quy trình sản xuất chuyên nghiệp của chúng tôi, và hy vọng chúng ta có thể hợp tác lâu dài với bạn.
Q: Thời gian lấy mẫu của bạn là bao lâu? Thời gian giao hàng của bạn là bao lâu?
A: 7 ngày cho mẫu, và 15-20 ngày cho sản xuất hàng loạt. Nó phụ thuộc vào số lượng.
Q: Làm thế nào để tôi kiểm tra hàng hóa của mình?
A: Bạn có thể kiểm tra bằng cách đến thăm nhà máy, hoặc yêu cầu bên thứ ba kiểm tra, hoặc kiểm tra bằng hình ảnh.
Q: Chi phí vận chuyển đến quốc gia của tôi là bao nhiêu?
A: Cước vận chuyển sẽ được công ty vận chuyển cung cấp dựa trên Tổng trọng lượng và CBM của bạn.
Q: Làm thế nào để tôi biết nếu bạn đã gửi đơn hàng của tôi?
A: Số theo dõi (DHL, UPS, FedEx, TNT, EMS, v.v.), Vận đơn hàng không, hoặc B/L bằng đường biển sẽ được gửi cho bạn ngay khi hàng hóa của bạn được gửi đi. Chúng tôi cũng theo dõi việc giao hàng và thông báo cho bạn. Dịch vụ hậu mãi hữu ích được cung cấp. Chúng tôi hỗ trợ những gì bạn bán.
Q: Tôi có thể làm sản phẩm cá nhân hóa/tùy chỉnh không?
A: Chắc chắn rồi, chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu của bạn.
