Hàng hiệu:
XTKCONN
Chứng nhận:
CE,SGS,ROHS,ISO9001
Số mô hình:
tiêu đề ghim
Mô tả sản phẩm
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Loại sản phẩm | Đầu nối chân cắm SMT hai hàng |
| Mã bộ phận gốc | 20021121-00010C4 |
| Dòng sản phẩm | FCI Minitek 127 / Dòng 20021121 |
| Khoảng cách | 1.27 mm (0.050") |
| Số vị trí | 10 chân |
| Số hàng | 2 hàng |
| Loại lắp đặt | Công nghệ lắp đặt bề mặt (SMT) |
| Kiểu đầu nối | Không có vỏ bọc |
| Giới tính | Đầu cắm chân đực |
| Vật liệu chân tiếp xúc | Hợp kim đồng |
| Mạ chân tiếp xúc | Khu vực tiếp xúc mạ vàng |
| Độ dày mạ chân tiếp xúc | Tối thiểu 0.25 μm Au tại chân tiếp xúc |
| Mạ đuôi PCB | Tối thiểu 1.27 μm thiếc mờ |
| Chiều dài kết nối | 3.05 mm |
| Dòng định mức | 1.0 A |
| Điện áp định mức | 125 VAC |
| Điện trở tiếp xúc tối đa | 30 mΩ |
| Điện trở cách điện tối thiểu | 1000 MΩ |
| Độ bền kết nối | 100 chu kỳ kết nối |
| Nhiệt độ hoạt động | -55°C đến +125°C |
| Vật liệu cách điện | Nhựa nhiệt dẻo chịu nhiệt độ cao |
| Khả năng chống cháy | UL94 V-0 |
| Khả năng tương thích hàn lại | Lên đến 260°C đỉnh trong 10 giây dưới điều kiện hàn lại được chỉ định |
| Tình trạng Halogen | Không chứa Halogen |
| Tuân thủ | Được UL phê duyệt; Thông tin RoHS cần được xác nhận dựa trên lô hàng/bảng dữ liệu được cung cấp |
| Kết nối điển hình | Kết nối bo mạch-bo mạch / PCB-PCB |
| Chốt định vị | Không có chốt |

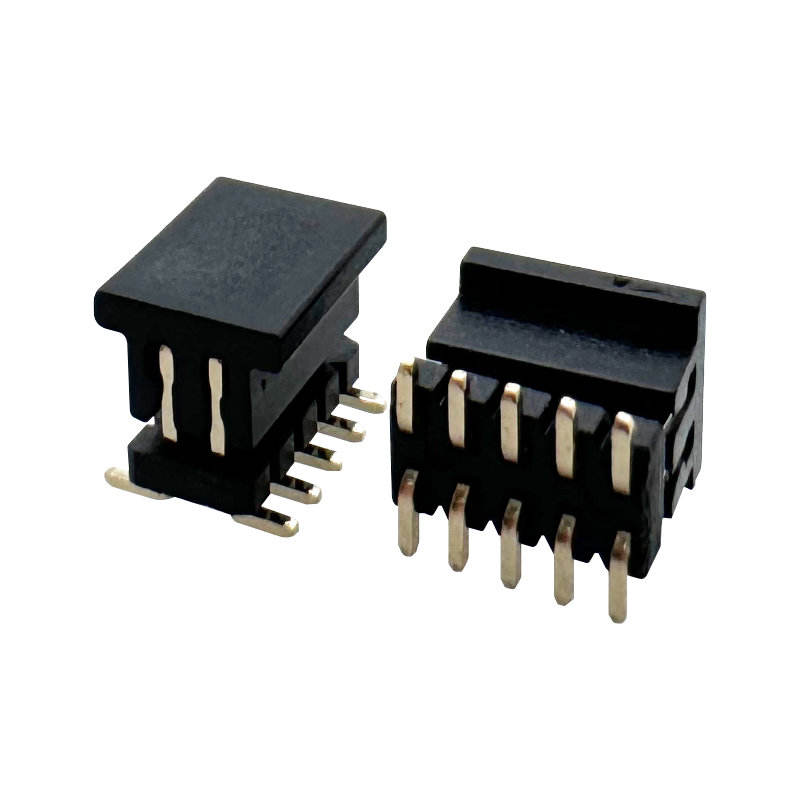

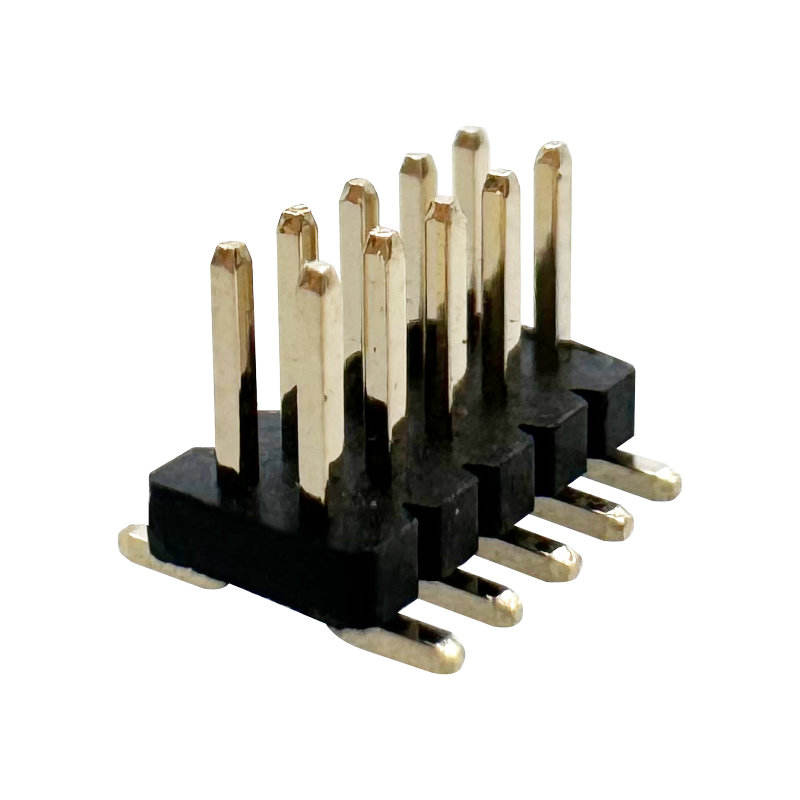

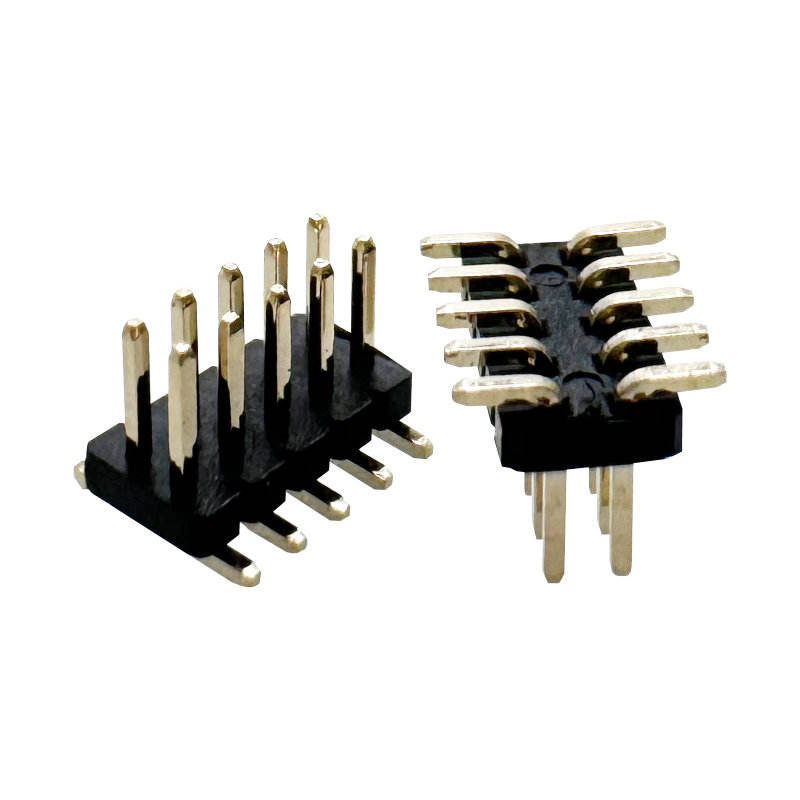

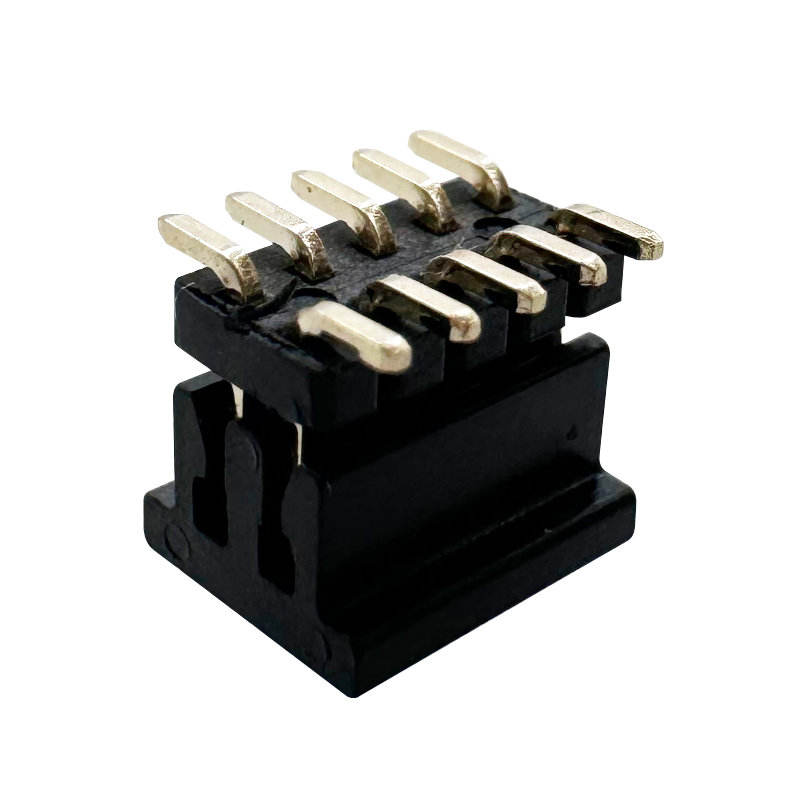

Đầu cắm chân cắm SMT hai hàng, khoảng cách 1.27 mm được thiết kế để kết nối bo mạch-bo mạch nhỏ gọn, nơi không gian PCB, lắp ráp tự động và khả năng tương thích kết nối là quan trọng.
Đầu nối này có cấu hình không có vỏ bọc, 2 hàng, 10 vị trí, chân tiếp xúc hợp kim đồng mạ vàng tại khu vực tiếp xúc và vỏ bọc bằng nhựa nhiệt dẻo chịu nhiệt độ cao UL94 V-0. Với dòng định mức 1.0 A, điện trở tiếp xúc tối đa 30 mΩ, điện trở cách điện tối thiểu 1000 MΩ và phạm vi nhiệt độ hoạt động -55°C đến +125°C, nó phù hợp với các ứng dụng điện tử công nghiệp, truyền thông, đo lường, điện tử tiêu dùng, ô tô và các cụm điện tử nhỏ gọn khác.
Đối với các dự án yêu cầu số mạch khác nhau, danh mục đầu cắm chân cắm SMT hai hàng 1.27 mm rộng hơn cũng có sẵn với nhiều vị trí và cấu hình tùy chỉnh tùy thuộc vào hệ thống kết nối và thiết kế PCB.
Hiệu suất cơ khí & Môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Chu kỳ kết nối | 100 chu kỳ |
| Nhiệt độ hoạt động | -55°C đến +125°C |
| Nhiệt độ đỉnh hàn lại | 260°C / 10 giây |
| Khả năng chống cháy | UL94 V-0 |
| Mạ chân tiếp xúc | Tối thiểu 0.25 μm Au |
| Mạ đuôi PCB | Tối thiểu 1.27 μm thiếc mờ |
| Chiều dài kết nối | 3.05 mm |
Việc chứng nhận ô tô thực tế nên được đánh giá dựa trên tiêu chuẩn ô tô yêu cầu của khách hàng và các yêu cầu xác nhận cấp hệ thống.
1. Thu thập yêu cầu → 2. Đánh giá kỹ thuật & Báo giá → 3. Xem xét & Xác nhận bản vẽ 3D → 4. Khuôn / Công cụ & Nguyên mẫu → 5. Kiểm tra mẫu (điện trở tiếp xúc, độ giữ, hàn lại) & Phê duyệt → 6. Sản xuất hàng loạt → 7. QC cuối cùng & Giao hàng.
Dịch vụ của chúng tôi
Tình trạng & Chính sách mẫu
Các mẫu sẽ được gửi miễn phí cho khách hàng theo yêu cầu của họ, miễn là họ sẵn sàng thanh toán cước vận chuyển, hoặc chúng tôi có thể thanh toán cước vận chuyển cho một số khách hàng cũ từ phía chúng tôi, hoặc khách hàng có thể thanh toán cước vận chuyển trước, và chúng tôi cũng có thể gửi mẫu bằng chuyển phát nhanh của chúng tôi.
Bảo hành/Điều khoản và Điều kiện
Chúng tôi cung cấp bảo đảm chất lượng sản phẩm.
Đảm bảo giao hàng nhanh trong 15 ngày.
Các điều khoản thanh toán bao gồm T/T, nhưng có thể thương lượng, chẳng hạn như L/C, PayPal, Western Union, và hơn thế nữa.
Dịch vụ sau bán hàng
Dịch vụ xuất sắc được cung cấp thông qua mạng lưới văn phòng và trụ sở chính của chúng tôi.
Vui lòng liên hệ bộ phận bán hàng tiếp thị của chúng tôi qua điện thoại hoặc email, hoặc nếu thuận tiện, hãy ghé thăm văn phòng của chúng tôi.
Ngoài dịch vụ thân thiện, chúng tôi cung cấp giá cả cạnh tranh nhất và lịch trình linh hoạt.
Câu hỏi thường gặp
Hỏi: MOQ của bạn là gì?
Đáp: MOQ của chúng tôi thường là 1000 chiếc, nhưng chúng tôi chấp nhận số lượng đặt hàng nhỏ để thử nghiệm.
Hỏi: Tôi có thể đến thăm nhà máy của bạn không?
Đáp: Chào mừng bạn đến thăm nhà máy của chúng tôi, và chúng tôi sẽ cho bạn thấy quy trình sản xuất chuyên nghiệp của chúng tôi, và hy vọng chúng tôi có thể hợp tác lâu dài với bạn.
Hỏi: Thời gian lấy mẫu của bạn là bao lâu? Thời gian giao hàng của bạn là bao lâu?
Đáp: 7 ngày cho mẫu, và 15-20 ngày cho sản xuất hàng loạt. Nó phụ thuộc vào số lượng.
Hỏi: Làm thế nào để tôi kiểm tra hàng hóa của mình?
Đáp: Bạn có thể kiểm tra bằng cách đến thăm nhà máy, hoặc yêu cầu bên thứ ba kiểm tra, hoặc kiểm tra bằng hình ảnh.
Hỏi: Chi phí vận chuyển đến quốc gia của tôi là bao nhiêu?
Đáp: Cước vận chuyển sẽ được công ty vận chuyển cung cấp dựa trên Tổng trọng lượng và CBM của bạn.
Hỏi: Làm thế nào để tôi biết bạn đã gửi đơn hàng của tôi chưa?
Đáp: Số theo dõi (DHL, UPS, FedEx, TNT, EMS, v.v.), Vận đơn hàng không, hoặc Vận đơn đường biển sẽ được gửi cho bạn ngay khi hàng hóa của bạn được gửi đi. Chúng tôi cũng theo dõi việc giao hàng và thông báo cho bạn. Dịch vụ hỗ trợ sau bán hàng được cung cấp. Chúng tôi hỗ trợ những gì bạn bán.
Hỏi: Tôi có thể làm sản phẩm cá nhân hóa/tùy chỉnh không?
Đáp: Chắc chắn rồi, chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu của bạn.
