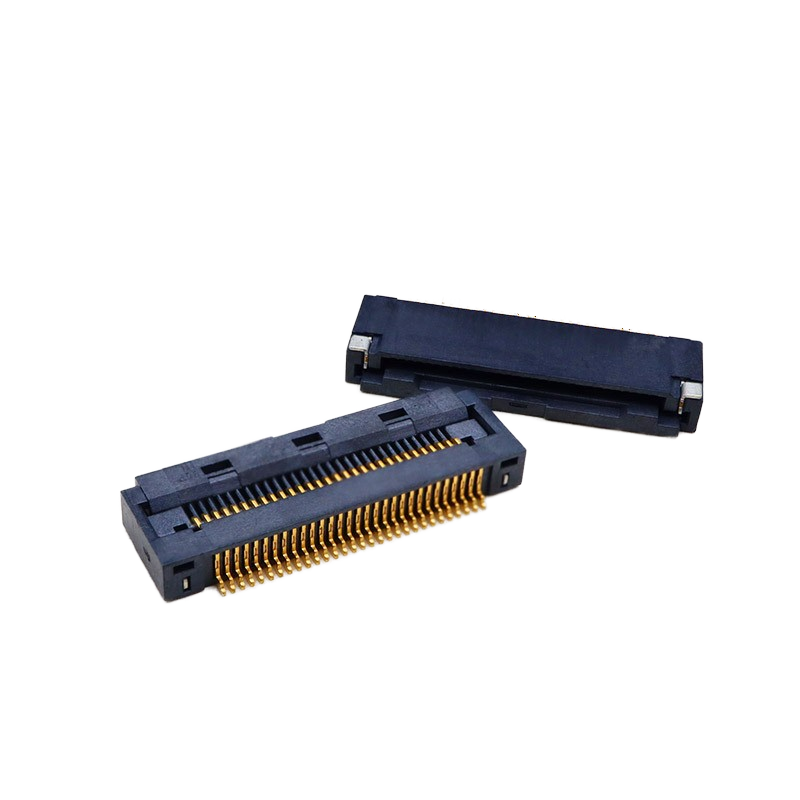

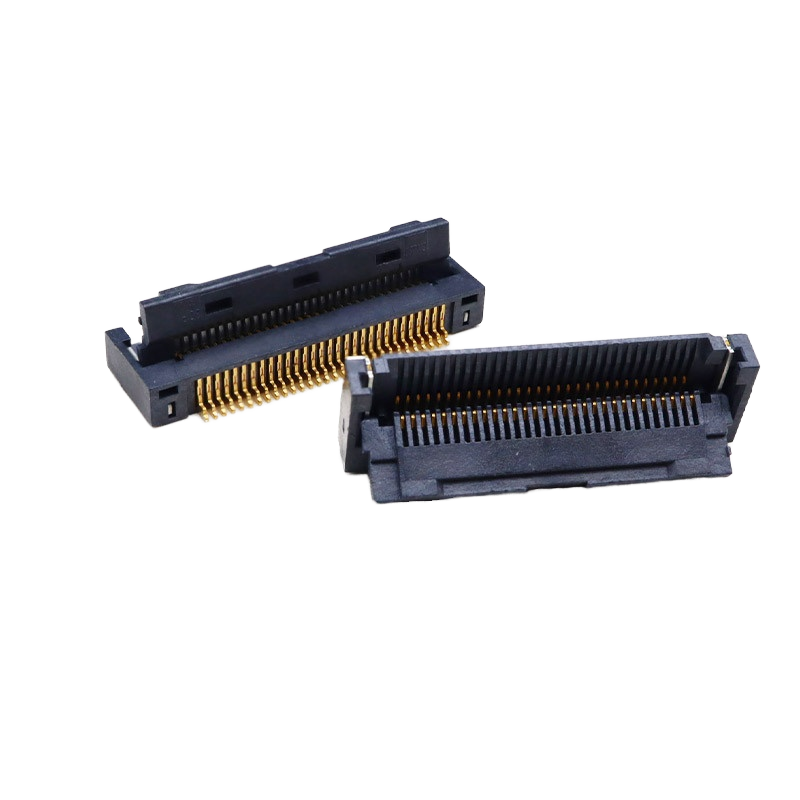

0.5mm Pitch FFC Connector Flip phía trước với khóa Buckle 30 40 68P Flip Cover Down Connection H2.5 Đen cho ứng dụng PCB

0.5mm Pitch FFC Connector Flip phía trước với khóa Buckle 30 40 68P Flip Cover Down Connection H2.5 Đen cho ứng dụng PCB

Nguồn gốc:

Quảng Đông, Trung Quốc

Hàng hiệu:

XTKCONN

Chứng nhận:

CE,SGS,ROHS,ISO9001

Số mô hình:

FPC**-T1T1-00**-C

Liên hệ với chúng tôi
Yêu cầu Đặt giá
Chi tiết sản phẩm
Vật liệu:
LCP
Vật liệu đầu cuối:
Đồng phốt pho, mạ vàng
Kiểu:
Đầu nối FFC & FPC
Ứng dụng:
PCB
Bưu kiện:
bao bì cuộn
Picth:
0,5mm
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
10 CÁI
Giá bán
Negotiable price
chi tiết đóng gói
gói chân không, hộp trong thùng carton
Thời gian giao hàng
5-7 ngày
Điều khoản thanh toán
L/C,T/T,Payyal
Khả năng cung cấp
chiếc 4KK
Mô tả sản phẩm

0.5mm Pitch FFC Connector Flip phía trước với khóa Buckle

30P / 40P / 68P Flip Cover Down Connection H2.5 Đen


✅Các điểm nổi bật của sản phẩm

1Cơ chế khóa buckle ZIF / Non-ZIF đáng tin cậy
Thiết kế khóa lật phía trước kẹp chặt cáp FFC. Ngăn chặn cáp thả và tín hiệu giảm dưới rung liên tục; báo cáo thử nghiệm chống rung có sẵn.Giải quyết điểm đau thất bại phổ biến của các đầu nối FFC giá rẻ.
2. Mức độ thấp H2.5mm
Chiều cao gắn 2.5mm nhỏ gọn, tiết kiệm không gian dọc PCB cho thiết kế thiết bị mỏng.
3,0.5mm Fine Pitch, Down Connection Flip Cover
Loại lật phía trước, dễ dàng chèn FFC, không cần thêm không gian uốn cong.
4. Black Housing, nhiều pin tùy chọn: 30P, 40P, 68P
Sẵn sàng số pin tiêu chuẩn để chọn nhanh.



Bảng thông số kỹ thuật

Nhóm Điểm Thông số kỹ thuật
Hiệu suất điện Động cơ 0.5 mm

Lưu lượng điện 0.5A mỗi lần tiếp xúc

Điện áp định số 50V AC/DC

Kháng cách nhiệt ≥ 1000 MΩ

Kháng tiếp xúc ≤ 30 mΩ

Chống điện áp 250V AC trong 1 phút
Hiệu suất cơ khí Độ cao gắn H2,5 mm

Cấu trúc Phong cách phía trước, kết nối xuống, khóa khóa

Độ bền (chu kỳ giao phối) ≥20 chu kỳ

Xét nghiệm rung động Phù hợp với tiêu chuẩn rung động ô tô; báo cáo thử nghiệm có sẵn
Vật liệu & Bọc Nhà ở LCP màu đen, chất chống cháy UL94V-0

Máy trạm liên lạc Phosphor đồng

Bọc tiếp xúc Bọc vàng trên vùng tiếp xúc; Bọc thiếc trên đuôi hàn
Môi trường Nhiệt độ hoạt động -40°C ~ +85°C

Nhiệt độ lưu trữ -20°C ~ +60°C
Hướng dẫn hàn Phương pháp hàn SMT Lò phản dòng

Nhiệt độ tái lưu lượng cao nhất Tối đa 260°C (trong vòng 10 giây)

️ Giao chiếu chéo và thay thế tương đương

Thay thế trực tiếp cho các đầu nối FFC phía trước 0.5mm từ các thương hiệu nổi tiếng toàn cầu.Giảm chi phí nguồn cung cấp BOM của bạn mà không cần thiết kế lại bố cục PCB.

Lưu ý: Vui lòng xác minh yêu cầu kích thước & rung động cho dự án tùy chỉnh ô tô trước khi sản xuất hàng loạt.

0.5mm Pitch FFC Connector Flip phía trước với khóa Buckle 30 40 68P Flip Cover Down Connection H2.5 Đen cho ứng dụng PCB

0.5mm Pitch FFC Connector Flip phía trước với khóa Buckle 30 40 68P Flip Cover Down Connection H2.5 Đen cho ứng dụng PCB

0.5mm Pitch FFC Connector Flip phía trước với khóa Buckle 30 40 68P Flip Cover Down Connection H2.5 Đen cho ứng dụng PCB


📌 Tính năng sản phẩm

  1. Cấu trúc khóa khóa lưng trước, tùy chọn phiên bản ZIF / Non-ZIF
  2. Flip nắp xuống kết nối, tiện lợi FFC lắp ráp cáp
  3. Thiết kế H2.5 thấp, lý tưởng cho các mô-đun tiêu dùng & ô tô mỏng
  4. Máy cách nhiệt màu đen LCP, chống nhiệt độ cao cho dòng chảy lại SMT
  5. 30P / 40P / 68P pin tiêu chuẩn trong kho


Thêm các loại để tham khảo:

0.5mm Pitch FFC Connector Flip phía trước với khóa Buckle 30 40 68P Flip Cover Down Connection H2.5 Đen cho ứng dụng PCB

️ Ưu điểm của sản phẩm

  1. Cấu trúc khóa chống rung động: Tránh sự cố tín hiệu gián đoạn do cáp FFC lỏng lẻo gây ra, làm giảm đáng kể tỷ lệ trả về trường.
  2. Dấu ấn PCB tiêu chuẩn, thay thế đơn giản, không cần sửa PCB.
  3. Nhà LCP nhiệt độ cao, hiệu suất ổn định trong quá trình SMT.
  4. Sự nhất quán nghiêm ngặt cho sản xuất hàng loạt, tỷ lệ bị lỗi ít hơn.
  5. Nhiều tùy chọn pin để rút ngắn chu kỳ phát triển dự án của bạn.


Các kịch bản ứng dụng

  • Màn hình trên xe ô tô, bảng điều khiển xe ô tô, mô-đun điều khiển xe ô tô
  • Máy tính xách tay, máy tính bảng, thiết bị điện tử tiêu dùng di động
  • Mô-đun hiển thị LCD / OLED
  • Thiết bị y tế di động
  • Bảng điều khiển nhà thông minh
  • Đơn vị hiển thị mỏng công nghiệp


Bao bì

  • Tape & Reel (Reel): Dây băng mang nổi chuẩn, phù hợp với máy chọn và đặt tự động SMT, được tải trực tiếp vào dây chuyền sản xuất của khách hàng để lắp ráp hàng loạt.
  • ống (bộ chứa ống): Bao bì ống nhựa, chủ yếu cho nguyên mẫu, thử nghiệm lô nhỏ hoặc kịch bản lắp ráp bằng tay.

0.5mm Pitch FFC Connector Flip phía trước với khóa Buckle 30 40 68P Flip Cover Down Connection H2.5 Đen cho ứng dụng PCB

0.5mm Pitch FFC Connector Flip phía trước với khóa Buckle 30 40 68P Flip Cover Down Connection H2.5 Đen cho ứng dụng PCB

Thời gian dẫn đầu

  • Lệnh mẫu: 3 ngày làm việc
  • Đơn đặt hàng sản xuất hàng loạt: 1-3 tuần, tùy thuộc vào số lượng và yêu cầu tùy chỉnh


️ Chứng nhận nhà máy và dịch vụ tùy chỉnh

  • Chứng nhận: RoHS, REACH, UL94V-0
  • MOQ: MOQ thấp cho đơn đặt hàng hàng loạt
  • Chính sách mẫu:Các mẫu miễn phí có sẵn, giao hàng mẫu nhanh
  • Dịch vụ tùy chỉnh: Số pin tùy chỉnh, độ dày mạ, cấu trúc khóa được sửa đổi, phiên bản không phải ZIF, đánh dấu tùy chỉnh có sẵn.


Hướng dẫn lựa chọn khách hàng

  1. Xác nhận số pin: tiêu chuẩn 30P / 40P / 68P; liên hệ với chúng tôi cho số pin tùy chỉnh khác
  2. Xác nhận loại khóa: Chọn ZIF hoặc Non-ZIF theo quy trình lắp ráp của bạn
  3. Môi trường ứng dụng: Đối với các dự án ô tô, yêu cầu báo cáo thử nghiệm chống rung động trước khi xác nhận
  4. Cáp FFC: Khớp với cáp phẳng FFC độ cao 0,5mm
  5. Dấu chân PCB: Sử dụng bản vẽ được cung cấp của chúng tôi để xác minh bố cục PCB
  6. Lò phản dòng: làm theo hồ sơ hàn của chúng tôi để ngăn ngừa biến dạng nhà

0.5mm Pitch FFC Connector Flip phía trước với khóa Buckle 30 40 68P Flip Cover Down Connection H2.5 Đen cho ứng dụng PCB

0.5mm Pitch FFC Connector Flip phía trước với khóa Buckle 30 40 68P Flip Cover Down Connection H2.5 Đen cho ứng dụng PCB


FAQ


1Tôi có thể đặt mẫu không?
Vâng, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.


2Bạn có thể làm sản phẩm của bạn theo nhu cầu của chúng tôi?
Vâng, các thông số kỹ thuật của sản phẩm có thể được tùy chỉnh nếu bạn có thể đáp ứng MOQ của chúng tôi.


3Làm thế nào để đảm bảo chất lượng sản phẩm của bạn?
1) Chúng tôi hứa rằng trong vòng 30 ngày của một vấn đề chất lượng, chúng tôi sẽ cung cấp cho bạn một khoản hoàn lại.

2) Kiểm tra nghiêm ngặt trong quá trình sản xuất.

3) Kiểm tra lấy mẫu nghiêm ngặt của sản phẩm trước khi vận chuyển và bao bì sản phẩm nguyên vẹn được đảm bảo.


4Chứng chỉ sản phẩm của chúng tôi là gì?
ISO9001 và một số chứng nhận ROHS khác.


5Tôi có thể lấy hàng trong bao lâu?
Hầu hết hàng hóa đều có trong kho; thời gian giao hàng là khoảng 1-5 ngày sau khi nhận được thanh toán. Đối với các yêu cầu tùy chỉnh, thời gian sẽ dài hơn một chút, như chúng tôi đã xác nhận.


6Các anh sử dụng hệ thống hậu cần nào để giao hàng?
Chúng tôi chủ yếu giao hàng bằng DHL, UPS, FEDEX, EMS, và giao hàng nhanh khác. Chúng tôi sẽ chọn hậu cần hiệu quả chi phí nhất cho khách hàng. Cũng hỗ trợ hàng hóa được đón bởi người chuyển hàng của bạn.


7Tại sao anh nên mua từ chúng tôi?
Chúng tôi có 16 năm kinh nghiệm trong ngành. Chúng tôi đã hợp tác với hàng ngàn công ty. Chất lượng sản phẩm đáng tin cậy.


8Công ty bạn bán chủ yếu những sản phẩm nào?
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors, và vân vân.
