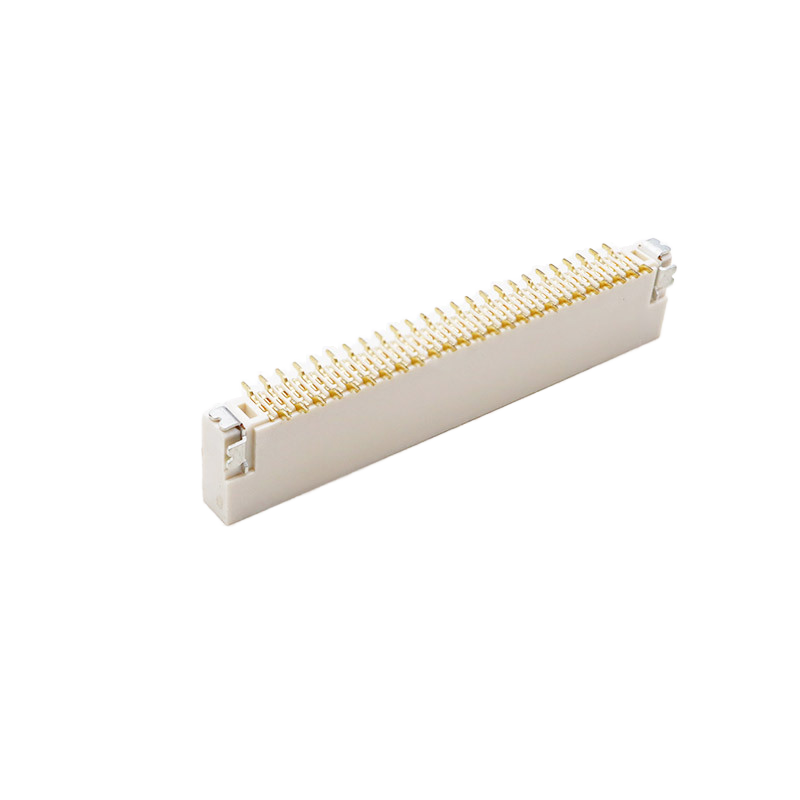

0.5mm Pitch 30/40/50P Vàng H5.9 FPC Connector Flip-Top Flip-Top với khóa FFC Connector

0.5mm Pitch 30/40/50P Vàng H5.9 FPC Connector Flip-Top Flip-Top với khóa FFC Connector

Nguồn gốc:

Quảng Đông, Trung Quốc

Hàng hiệu:

XTKCONN

Chứng nhận:

CE,SGS,ROHS,ISO9001

Số mô hình:

FPC**-T1T1-00**-C

Liên hệ với chúng tôi
Yêu cầu Đặt giá
Chi tiết sản phẩm
Vật liệu:
LCP
Vật liệu đầu cuối:
Đồng phốt pho, mạ vàng
Kiểu:
Đầu nối FFC & FPC
Ứng dụng:
PCB
Bưu kiện:
bao bì cuộn
Picth:
0,5mm
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
10 CÁI
Giá bán
Negotiable price
chi tiết đóng gói
gói chân không, hộp trong thùng carton
Thời gian giao hàng
5-7 ngày
Điều khoản thanh toán
L/C,T/T,Payyal
Khả năng cung cấp
chiếc 4KK
Mô tả sản phẩm

0.5mm Pitch Flip-Top FPC Connector.9, 30/40/50P


✅Các điểm nổi bật của sản phẩm

  1. Cơ chế khóa ZIF Flip-Top:Thiết kế khóa flip-top an toàn ngăn chặn FPC thả ra dưới rung liên tục. Giải quyết một điểm đau phổ biến: dễ dàng ngắt kết nối & thất bại liên lạc trên xe và thiết bị điện tử di động.Phiên bản không phải ZIF tùy chọn theo yêu cầu.
  2. Hình dạng cực thấp H5.9mmChiều cao xếp chồng nhỏ gọn 5,9mm, tiết kiệm không gian PCB bên trong cho các tập hợp tiêu dùng & ô tô mỏng.
  3. Kháng rung xác minh:Trượt thử nghiệm độ tin cậy rung động nghiêm ngặt, hiệu suất tiếp xúc ổn định trong môi trường va chạm và rung.
  4. Chiếc thiết bị kết nối bằng vàng: Độ tinh khiết caobọc vàng, kháng tiếp xúc thấp, chống oxy hóa tuyệt vời cho tuổi thọ dài.


Bảng thông số kỹ thuật

Nhóm Điểm Thông số kỹ thuật
Hiệu suất điện Động cơ 0.5 mm
Số pin 30P / 40P / 50P
Lưu lượng điện 0.5A mỗi lần tiếp xúc
Điện áp định số 50V AC/DC
Kháng tiếp xúc ≤ 50 mΩ
Kháng cách nhiệt ≥ 1000 MΩ
Chống điện áp 250V AC trong 1 phút
Hiệu suất cơ khí Loại đắp Vết vá SMT dọc
Loại khóa Flip-Top ZIF (không phải ZIF tùy chọn)
Chiều cao đống H5.9 mm
Chu kỳ chèn ≥30 lần
Xét nghiệm rung động Trượt bài kiểm tra rung động hạng ô tô
Vật liệu & Bọc Vật liệu đầu cuối Đồng hợp kim đồng
Bọc tiếp xúc Bọc vàng
Vật liệu nhà ở LCP UL94V-0, Không chứa Halogen
Môi trường Nhiệt độ hoạt động -40°C ~ +85°C
Hướng dẫn hàn Phương pháp hàn SMT dòng chảy lại
Nhiệt độ dòng chảy trở lại Điểm đỉnh 260°C tối đa (10s)

️ Giao chiếu chéo và thay thế tương đương

Thay thế trực tiếp cho các thương hiệu kết nối FPC quốc tế lớn.

Phân bổ phù hợp cho các đầu nối FPC flip top dọc theo cùng một thông số kỹ thuật 0.5mm pitch. Chúng tôi hỗ trợ sửa đổi tương thích pin-to-pin nếu bạn cần dấu chân tùy chỉnh.

0.5mm Pitch 30/40/50P Vàng H5.9 FPC Connector Flip-Top Flip-Top với khóa FFC Connector

0.5mm Pitch 30/40/50P Vàng H5.9 FPC Connector Flip-Top Flip-Top với khóa FFC Connector0.5mm Pitch 30/40/50P Vàng H5.9 FPC Connector Flip-Top Flip-Top với khóa FFC Connector



📌 Tính năng sản phẩm

  • Cấu trúc khóa Flip-top, dễ dàng chèn và tháo FPC
  • Định dạng miếng dán dọc, định tuyến bố cục PCB đơn giản
  • LCP lắp ráp nhiệt độ cao, chống lại hàn tái dòng
  • Không chứa halogen, tuân thủ RoHS
  • Máy liên lạc bọc vàng để truyền tín hiệu ổn định


Thêm các loại để tham khảo:

0.5mm Pitch 30/40/50P Vàng H5.9 FPC Connector Flip-Top Flip-Top với khóa FFC Connector

️ Ưu điểm của sản phẩm

  1. Khóa lật ZIF đáng tin cậy, tránh hiệu quả FPC bật ra dưới rung động (đánh khỏi điểm đau thất bại thường xuyên của các đầu nối giá rẻ)
  2. H5.9 chiều cao mỏng, lý tưởng cho các hạn chế không gian bên trong thiết bị mỏng
  3. Kiểm tra độ tin cậy rung động nghiêm ngặt, phù hợp với các kịch bản sốc cao gắn trên xe
  4. Bao bì băng cuộn tiêu chuẩn, tương thích trực tiếp với máy đặt SMT tự động
  5. Sự nhất quán lô ổn định, tỷ lệ thất bại thấp hơn so với các đầu nối giá rẻ chung


Các kịch bản ứng dụng

Điện tử nội thất ô tô

màn hình trên máy bay,

Viên thuốc,

Cuốn sổ ghi chép,

Chiếc thiết bị đeo thông minh,

Thiết bị y tế di động,

Bảng cảm ứng công nghiệp,

Mô-đun điều khiển nhà thông minh


Bao bì

  • Tape & Reel (Reel): Dây băng mang nổi chuẩn, phù hợp với máy chọn và đặt tự động SMT, được tải trực tiếp vào dây chuyền sản xuất của khách hàng để lắp ráp hàng loạt.
  • ống (bộ chứa ống): Bao bì ống nhựa, chủ yếu cho nguyên mẫu, thử nghiệm lô nhỏ hoặc kịch bản lắp ráp bằng tay.

0.5mm Pitch 30/40/50P Vàng H5.9 FPC Connector Flip-Top Flip-Top với khóa FFC Connector

0.5mm Pitch 30/40/50P Vàng H5.9 FPC Connector Flip-Top Flip-Top với khóa FFC Connector

Thời gian dẫn đầu

  • Lệnh mẫu: 3 ngày làm việc
  • Đơn đặt hàng sản xuất hàng loạt: 1-3 tuần, tùy thuộc vào số lượng và yêu cầu tùy chỉnh


️ Chứng nhận nhà máy và dịch vụ tùy chỉnh

  • Chứng nhận: RoHS, REACH, UL94V-0
  • MOQ: MOQ thấp cho đơn đặt hàng hàng loạt
  • Chính sách mẫu:Các mẫu miễn phí có sẵn, giao hàng mẫu nhanh
  • Dịch vụ tùy chỉnh: Số pin tùy chỉnh, độ dày mạ, cấu trúc khóa được sửa đổi, phiên bản không phải ZIF, đánh dấu tùy chỉnh có sẵn.


Hướng dẫn lựa chọn khách hàng

  1. Xác nhận số pin: 30P/40P/50P, pitch cố định ở 0,5mm
  2. Lựa chọn khóa: ZIF flip-top cho cắm / tháo cắm FPC thường xuyên; Không phải ZIF cho bộ cố định
  3. Chiều cao: Mô hình này có chiều cao xếp chồng cố định H5.9mm
  4. Môi trường làm việc: Chọn phiên bản này nếu sản phẩm của bạn phải đối mặt với các yêu cầu rung liên tục
  5. Hỗn hợp: Chỉ cho quy trình dòng chảy lại SMT; Hỗn hợp bằng tay không được khuyến cáo

0.5mm Pitch 30/40/50P Vàng H5.9 FPC Connector Flip-Top Flip-Top với khóa FFC Connector

0.5mm Pitch 30/40/50P Vàng H5.9 FPC Connector Flip-Top Flip-Top với khóa FFC Connector


FAQ


1Tôi có thể đặt mẫu không?
Vâng, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.


2Bạn có thể làm sản phẩm của bạn theo nhu cầu của chúng tôi?
Vâng, các thông số kỹ thuật của sản phẩm có thể được tùy chỉnh nếu bạn có thể đáp ứng MOQ của chúng tôi.


3Làm thế nào để đảm bảo chất lượng sản phẩm của bạn?
1) Chúng tôi hứa rằng trong vòng 30 ngày của một vấn đề chất lượng, chúng tôi sẽ cung cấp cho bạn một khoản hoàn lại.

2) Kiểm tra nghiêm ngặt trong quá trình sản xuất.

3) Kiểm tra lấy mẫu nghiêm ngặt của sản phẩm trước khi vận chuyển và bao bì sản phẩm nguyên vẹn được đảm bảo.


4Chứng chỉ sản phẩm của chúng tôi là gì?
ISO9001 và một số chứng nhận ROHS khác.


5Tôi có thể lấy hàng trong bao lâu?
Hầu hết hàng hóa đều có trong kho; thời gian giao hàng là khoảng 1-5 ngày sau khi nhận được thanh toán. Đối với các yêu cầu tùy chỉnh, thời gian sẽ dài hơn một chút, như chúng tôi đã xác nhận.


6Các anh sử dụng hệ thống hậu cần nào để giao hàng?
Chúng tôi chủ yếu giao hàng bằng DHL, UPS, FEDEX, EMS, và giao hàng nhanh khác. Chúng tôi sẽ chọn hậu cần hiệu quả chi phí nhất cho khách hàng. Cũng hỗ trợ hàng hóa được đón bởi người chuyển hàng của bạn.


7Tại sao anh nên mua từ chúng tôi?
Chúng tôi có 16 năm kinh nghiệm trong ngành. Chúng tôi đã hợp tác với hàng ngàn công ty. Chất lượng sản phẩm đáng tin cậy.


8Công ty bạn bán chủ yếu những sản phẩm nào?
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors, và vân vân.
