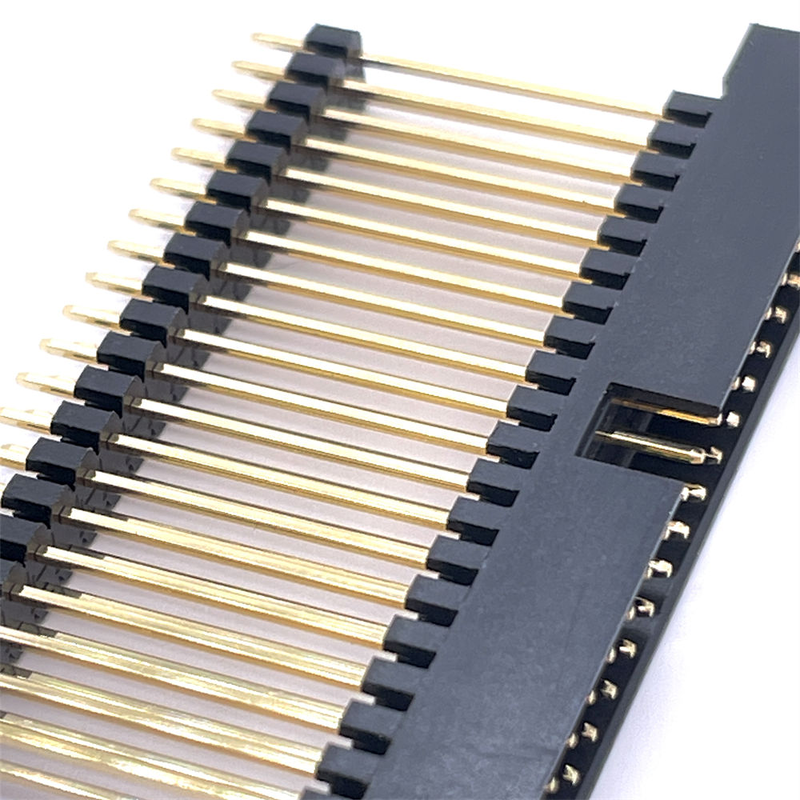

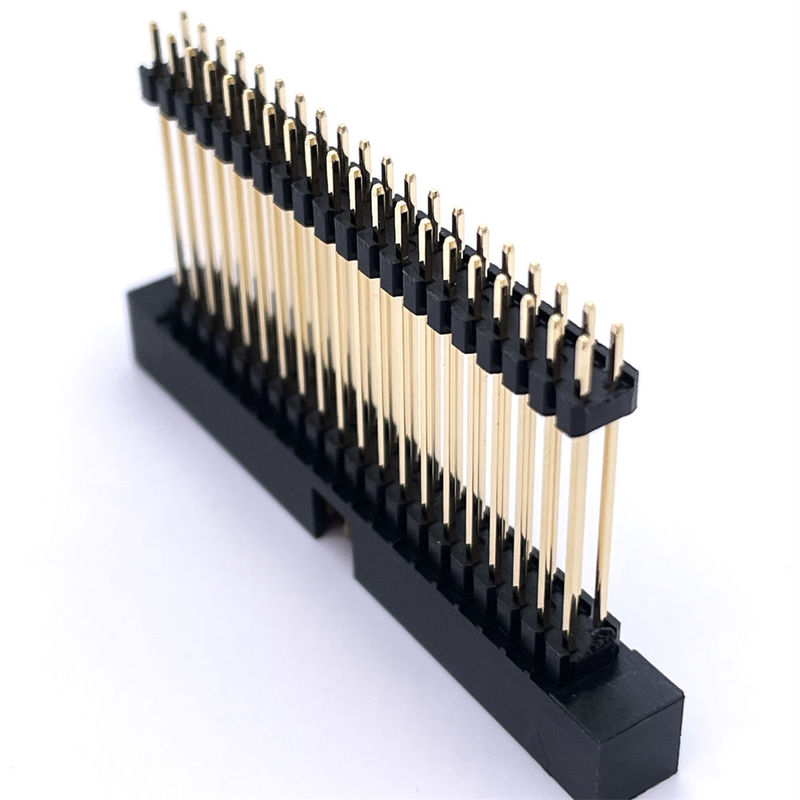

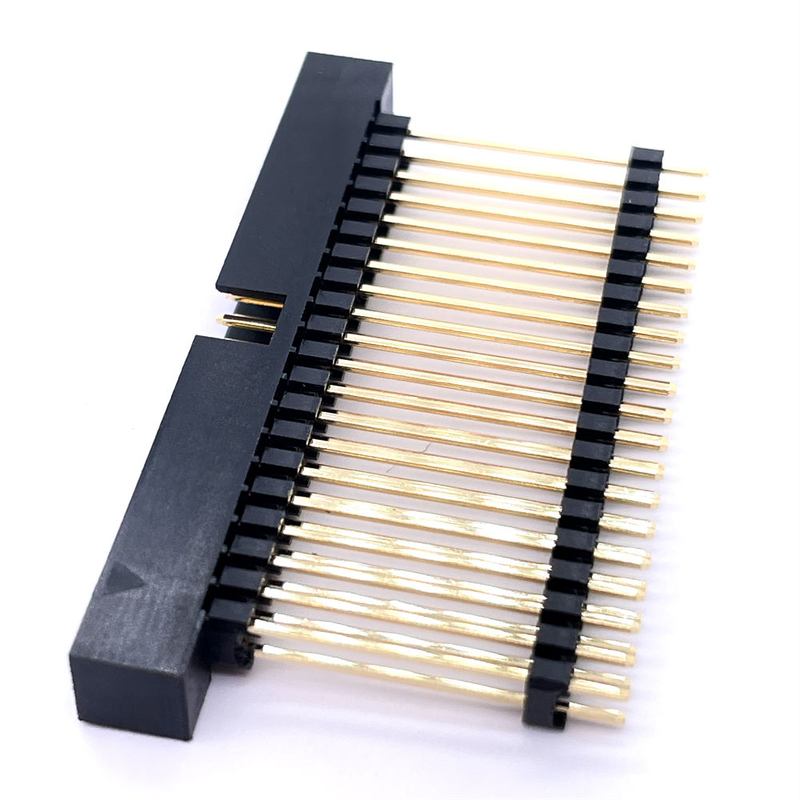

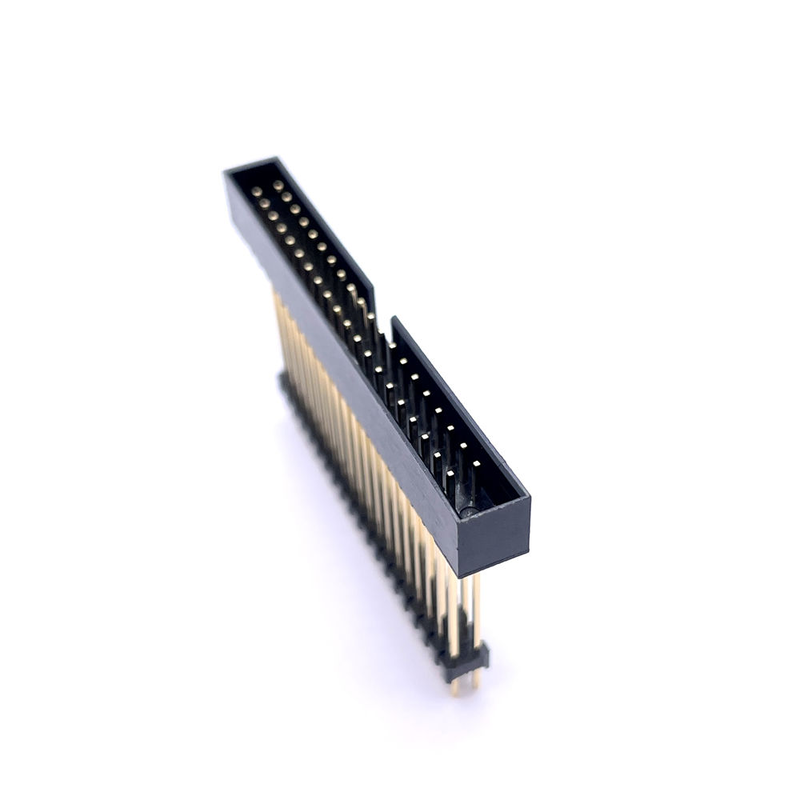

Đầu nối hộp 2.0mm H5.65 2x20p thẳng hàng kép mạ vàng tùy chỉnh chất lượng cao

Điểm nổi bật

• Hỗ trợ tùy chỉnh đa dạng: Đầu nối thẳng / góc vuông / SMT; chiều cao bộ cách điện tùy chỉnh có sẵn
• Tùy chọn nắp hút chân không SMT, tương thích hoàn toàn với dây chuyền lắp ráp tự động Băng & Cuộn
• Bước răng 2.0mm, hàng kép 2x20P, đầu nối hộp có vỏ bọc, chân tiếp xúc mạ vàng cho truyền tín hiệu ổn định
• Vật liệu chân tiếp xúc đồng phosphor tuân thủ RoHS, chất lượng cao, tuổi thọ chu kỳ ghép nối dài
• Mở rộng số chân linh hoạt: 2x2P ~ 2x40P theo yêu cầu

Mô tả sản phẩm

Tham chiếu chéo & Thay thế tương đương

Thay thế trực tiếp về cơ khí và điện cho dòng sản phẩm đầu nối hộp hàng kép 2.0mm của các thương hiệu quốc tế chính thống.

Lưu ý: Vui lòng xác minh chính xác sơ đồ chân, chiều cao bộ cách điện H5.65 và độ dày mạ so với bảng dữ liệu gốc của bạn trước khi thiết kế. Hoạt động như một giải pháp thay thế cho dòng sản phẩm đầu nối hộp có vỏ bọc 2.0mm tương đương của Molex / TE / JAE; điều chỉnh footprint tùy chỉnh có sẵn nếu dự án của bạn yêu cầu sửa đổi nhỏ.

Tính năng sản phẩm

1. Vỏ bọc kiểu hộp ngăn ngừa đấu nối sai, bảo vệ chân tiếp xúc khỏi hư hỏng vật lý trong quá trình lắp ráp
2. Chân tiếp xúc bằng đồng phosphor duy trì lực lò xo ổn định dưới rung động & biến động nhiệt độ
3. Khu vực tiếp xúc mạ vàng giảm điện trở tiếp xúc và ngăn ngừa oxy hóa cho độ tin cậy lâu dài
4. Nhiều tùy chọn đầu nối (thẳng/góc vuông / SMT) thích ứng với các yêu cầu bố cục PCB đa dạng
5. Nắp hút chân không tùy chọn cho lắp ráp tự động tốc độ cao SMT
6. Chiều cao bộ cách điện, số lượng chân và độ dày mạ tùy chỉnh cho các yêu cầu cụ thể của dự án

Ưu điểm sản phẩm

• Cung cấp trực tiếp từ nhà máy, độ nhất quán kích thước ổn định; 100% kiểm tra QC nội bộ trước khi giao hàng
• Hỗ trợ đóng gói Băng & Cuộn, nạp trực tiếp vào máy hút chân không SMT mà không cần xử lý thủ công lần thứ hai
• Tùy chỉnh nhanh chóng cho các yêu cầu về chiều cao / số chân / mạ không tiêu chuẩn
• Giải pháp thay thế hiệu quả về chi phí cho các bộ phận nhập khẩu có thương hiệu mà không làm giảm hiệu suất điện-cơ
• Tuân thủ RoHS, phù hợp cho các dự án cấp công nghiệp, y tế và tiêu dùng

Ứng dụng

• Bo mạch điều khiển công nghiệp & mô-đun hệ thống nhúng
• Thiết bị truyền thông, giao diện truyền tín hiệu
• Kết nối nội bộ thiết bị y tế
• Thiết bị đo lường & kiểm tra
• Thiết bị điện tử tiêu dùng, kết nối PCB bộ nguồn
• PCBA liên kết tín hiệu thiết bị tự động hóa

Phương pháp đóng gói

1. Ống (Đóng gói ống): Ống chống tĩnh điện, cho mẫu thử, lô nhỏ & lắp ráp thủ công; không phù hợp cho máy SMT tự động
2. Băng & Cuộn: Băng tải & cuộn theo tiêu chuẩn EIA-481, với nắp hút chân không tùy chọn. Sẵn sàng để nạp trực tiếp vào thiết bị hút chân không SMT tự động cho sản xuất hàng loạt.

Vui lòng chỉ định loại đóng gói yêu cầu khi đặt hàng.

Thời gian chờ

• Mẫu: 3 ngày làm việc
• Đơn hàng sản xuất hàng loạt: 1-3 tuần (tùy thuộc vào độ phức tạp tùy chỉnh & tồn kho vật liệu)

Chứng nhận nhà máy & Dịch vụ tùy chỉnh

• Chứng nhận: UL94V-0, RoHS, REACH
• Chính sách mẫu: Mẫu miễn phí có sẵn, xuất mẫu nhanh
• MOQ: MOQ thấp cho các mặt hàng tiêu chuẩn; các bộ phận tùy chỉnh tùy thuộc vào yêu cầu khuôn mẫu
• Dịch vụ tùy chỉnh: Điều chỉnh số chân, sửa đổi chiều cao bộ cách điện, thay đổi loại đầu nối, điều chỉnh độ dày mạ, yêu cầu đóng gói đặc biệt.

Hướng dẫn chọn của khách hàng

1. Xác nhận kích thước quan trọng: Bước răng 2.0mm, chiều cao thân H5.65mm, hàng kép 2x20P trước khi thiết kế
2. Chọn loại đầu nối: Thẳng THT / Góc vuông / SMT theo cấu trúc PCB của bạn
3. Xác nhận thông số kỹ thuật mạ: Độ dày mạ vàng cho các trường hợp yêu cầu độ tin cậy cao; mạ thiếc cho các dự án tiêu dùng nhạy cảm về chi phí
4. Lựa chọn đóng gói: Chọn Băng & Cuộn nếu dây chuyền sản xuất của bạn sử dụng máy hút chân không SMT tự động; chọn Ống cho mẫu thử nghiệm phòng thí nghiệm & lắp ráp thủ công
5. Xác minh bộ phận ghép nối: Kiểm tra kỹ footprint của đầu nối ghép nối & khớp cơ khí trước khi đặt hàng số lượng lớn.

Tải bản vẽ 2D/3D & bảng dữ liệu theo yêu cầu cho thư viện PCB của bạn.

Câu hỏi thường gặp

H: MOQ của bạn là gì?

A: MOQ của chúng tôi thường là 1000 chiếc, nhưng chúng tôi chấp nhận số lượng đặt hàng nhỏ để thử nghiệm.

H: Tôi có thể đến thăm nhà máy của bạn không?

A: Chào mừng bạn đến thăm nhà máy của chúng tôi, và chúng tôi sẽ cho bạn thấy quy trình sản xuất chuyên nghiệp của chúng tôi. Chúng tôi hy vọng chúng tôi có thể hợp tác lâu dài với bạn.

H: Thời gian lấy mẫu của bạn là bao lâu? Thời gian giao hàng của bạn là bao lâu?

A: 7 ngày cho mẫu, và 15-20 ngày cho sản xuất hàng loạt. Nó phụ thuộc vào số lượng.

H: Làm thế nào để tôi kiểm tra hàng hóa của mình?

A: Bạn có thể kiểm tra bằng cách đến thăm nhà máy, hoặc yêu cầu bên thứ ba kiểm tra, hoặc kiểm tra bằng hình ảnh.

H: Chi phí vận chuyển đến quốc gia của tôi là bao nhiêu?

A: Cước vận chuyển sẽ được báo giá bởi công ty vận chuyển dựa trên Tổng trọng lượng và CBM của bạn.

H: Làm thế nào để tôi biết bạn đã gửi đơn hàng của tôi chưa?

A: Số theo dõi (DHL, UPS, FedEx, TNT, EMS, v.v.), Vận đơn hàng không, hoặc Vận đơn đường biển sẽ được gửi cho bạn ngay khi hàng hóa của bạn được gửi đi. Chúng tôi cũng theo dõi việc giao hàng và thông báo cho bạn.

H: Tôi có thể làm sản phẩm cá nhân hóa/tùy chỉnh không?

 A: Chắc chắn rồi, chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu của bạn.
